Номер госреестра:
82089-21
Наименование СИ:
Хроматограф газовый
Обозначение типа:
Agilent 6850A
Производитель:
Фирма "Agilent Technologies Inc.", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
CN11233005
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «18» июня 2021 г. № 1051
Лист № 1
Регистрационный № 82089-21Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Хроматограф газовый Agilent 6850A
Назначение средства измерений
Хроматограф газовый Agilent 6850A (далее
–
хроматограф) предназначен для
количественного химического анализа органических и неорганических смесей веществ.
Описание средства измерений
Принцип действия хроматографа основан на разделении смеси веществ на
компоненты на хроматографической колонке и последующем их детектировании пламенно-
ионизационным детектором.
Газовый хроматограф Agilent 6850A представляет собой 1-канальный прибор (с одним
устройством для ввода проб и с пламенно-ионизационным детектором), оснащенный
клавишным пультом и цифровым индикатором. В состав хроматографа Agilent 6850A входит
термостат детектора и колонок, блок ввода проб, блок контроля газовых потоков и внешнего
компьютера.
Хроматограф оснащен электронным контролем режимных параметров (температуры
термостатируемых блоков, давления, расхода газов и т.д.), сигнализацией тревоги и
остановкой прибора в случае отклонения параметров от заданных значений. Предусмотрено
программирование температуры термостата колонок и изменения скорости потока или
давления на входе в колонку. Хроматограф может комплектоваться как насадочными, так и
капиллярными колонками.
Общий вид хроматографа показан на рисунке 1.
Пломбирование хроматографа не предусмотрено.
Лист № 2
Всего листов 4

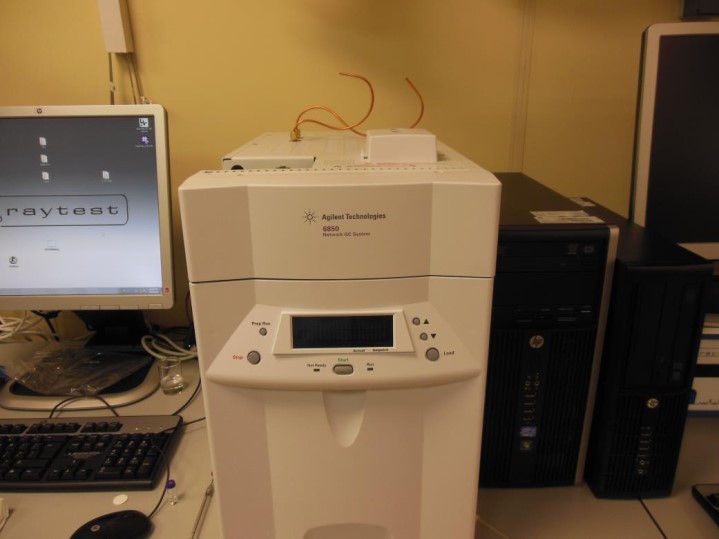

Рисунок 1 - Общий вид хроматографа газового Agilent 6850A
Программное обеспечение
Уровень защиты встроенного программного обеспечения от непреднамеренных и
преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения хроматографа учтено при нормировании
метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Наименования программного обеспечения GINA Star
Идентификационное наименование ПО gina_nt.exe
Номер версии (идентификационный номер) ПОне ниже 5.9 Service Pack 14
Цифровой идентификатор ПО
C928DFBAA981244EDD1F0DC96A63A58D
Алгоритм вычисления MD5
Метрологические и технические характеристики
Значение
1∙10
-13
5∙10
-12
4
0,3
Таблица 2 – Метрологические характеристики
Наименование характеристики
Уровень флуктуационных шумов нулевого сигнала, А
Предел детектирования по гексадекану, г /c
Предел допускаемого среднего квадратического отклонения
выходного сигнала, %
– площади пика
– времени удержания
Относительное изменение выходного сигнала (площади пика)
за 8 часов непрерывной работы, %
±5
Лист № 3
Всего листов 4
– частота переменного тока, Гц
Значение
Таблица 3 – Основные технические характеристики
Наименование характеристики
Параметры электрического питания:
– напряжение переменного тока, В
2
2
220
33
50 ±1
2000
490
283
568
23
Потребляемая мощность, Вт, не более
Габаритные размеры, мм, не более:
– высота
– ширина
– длина
Масса, кг, не более
Условия эксплуатации:
– температура окружающей среды,
С
– относительная влажность, %
– атмосферное давление, кПа
от +15 до +35
от 5 до 95
от 84 до 106
Знак утверждения типа
наносится на руководство по эксплуатации типографским способом
Комплектность средства измерений
Таблица 4 – Комплектность средства измерений
Наименование
Хроматограф газовый
Обозначение
Agilent 6850A
зав. № CN11233005
Количество
1 шт.
Руководство по эксплуатации
Методика поверки
205-11- 2020
1 экз.
1 экз.
Сведения о методиках (методах) измерений
отсутствуют, измерения в сфере государственного регулирования обеспечения единства
измерений выполняют по аттестованным методикам.
Нормативныеитехническиедокументы,устанавливающиетребованияк
хроматографу газовому Agilent 6850A
Приказ Росстандарта от 14.12.2018 № 2664 «Об утверждении государственной
поверочной схемы для средств измерений содержания компонентов в газовых и
газоконденсатных средах»
ГОСТ 26703-93 «Хроматографы аналитические газовые. Общие технические
требования и методы испытаний».
Техническая документация фирмы-изготовителя «Agilent Technologies», США.
Лист № 4
Всего листов 4
