Усилители заряда дифференциальные EL-SCADA RAV-Ch, ГРСИ 82086-21
Номер госреестра:
82086-21
Наименование СИ:
Усилители заряда дифференциальные
Обозначение типа:
EL-SCADA RAV-Ch
Производитель:
Общество с ограниченной ответственностью "ЭЛ-СКАДА" (ООО "ЭЛ-СКАДА"), г. Пермь
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.06.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «18» июня 2021 г. № 1051
Лист № 1
Регистрационный № 82086-21Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Усилители заряда дифференциальные EL-SCADA RAV-Ch
Назначение средства измерений
Усилители заряда дифференциальные EL-SCADA RAV-Ch (далее по тексту - усилитель)
предназначены для измерений, преобразования и усиления высокоимпедансного сигнала заряда
пьезоэлектрических преобразователей в унифицированный токовый сигнал.
Описание средства измерений
Принцип действия усилителя основан на преобразовании сигналов, поступающих от
первичных преобразователей переменного давления в унифицированный токовый сигнал.
Наличие встроенных фильтров верхних (ФВЧ) и нижних (ФНЧ) частот, с затуханием не
менее 24
дБ/октава и 18
дБ/октава соответственно вне полосы пропускания, позволяет выбрать
оптимальную полосу пропускания.
Конструктивно усилитель представляет собой герметичный прямоугольный корпус из
алюминиевого сплава, внутри которого на плате размещен электронный блок. На торцевых по-
верхностях расположены кабельные вводы для подключения первичного преобразователя и ре-
гистрирующей аппаратуры к разъёмам в виде з-х полюсных винтовым клемм. Разъемы распо-
ложены непосредственно на электронной плате. Коэффициент преобразования усилителя, зна-
чения ФВЧ и ФНЧ определяется требованиями заказчика и устанавливается при изготовлении,
что позволяет использовать усилитель с широкой линейкой первичных преобразователей пере-
менного давления.
Структура обозначений усилителей (символы «Х» могут отсутствовать):
EL-SCADA RAV-Ch - ХХХ. ХХХ. ХХХ
значение фильтра ФНЧ, кГц
значение фильтра ФВЧ, Гц
номинальный коэффициент преобразования, мкА/пКл
Усилитель имеет степень защиты от внешних воздействий IP66. Питание усилителя,
осуществляется внешнего источника питания постоянного тока. Внешний вид усилителя, а
также схема пломбировки от несанкционированного доступа представлены на рисунке 1.
Лист № 2
Всего листов 3

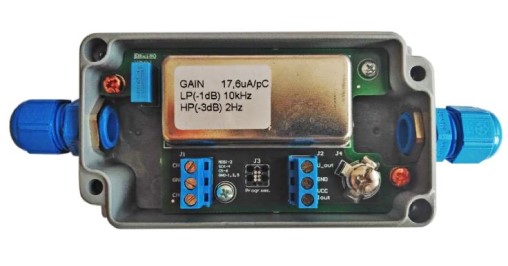

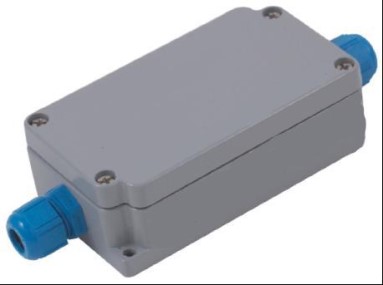

Рисунок 1 – Внешний вид усилителей заряда дифференциальных EL-SCADA RAV-Ch
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Значение
(от 70 до 50000)*
от 0,15 до 119
1
от 0,5 до 40000
0,5; 1; 2; 5; 10
1; 2; 5; 10; 20; 40
1
от 18 до 25
80
Таблица 1 – Метрологические характеристики
Наименование характеристики
Максимальный входной заряда, пКл, не менее
Номинальное значение коэффициента преобразования**, мкА/пКл
Пределы допускаемой погрешности приведенной к верхнему пределу
диапазона измерений на частоте 1 кГц***, %
Рабочий диапазон частот, Гц
Частоты среза встроенных ФВЧ** (затухание -30 %), Гц
Частоты среза встроенных ФНЧ** (затухание -10 %), кГц
Пределы дополнительной относительной погрешности преобразования в
температурном диапазоне от минус 40 до плюс 80
С, %
Нормальные условия измерений:
- температура окружающего воздуха,
С
- относительная влажность воздуха, %, не более
* - определяется коэффициентом преобразования
** - значения устанавливаются при заказе
*** - 500 Гц для ФНЧ = 1 кГц
Значение
от 4 до 20
12,0±0,1
от 18 до 30
Таблица 2 – Основные технические характеристики
Наименование характеристики
Диапазон выходного сигнала переменного тока, мА
Нулевой уровень выходного сигнала постоянного тока, мА
Напряжение питания постоянного тока, В
Условия эксплуатации:
- температура окружающего воздуха,
С
- относительная влажность воздуха при 35
С, %
от -20 до +80
до 95
Габаритные размеры (длина×высота×глубина), мм, не более
Масса усилителя, кг, не более
Маркировка взрывозащиты
167×35×64
0,31
0Ех iа IIC T4 Ga X
Место
нанесения
пломбы-
этикетки
Лист № 3
Всего листов 3
Знак утверждения типа
наносится на титульный лист паспорта 28.99.52-003-73900527-2019-ПС, и руководства по экс-
плуатации 28.99.52-003-73900527-2019-РЭ типографским способом
.
Комплектность средства измерений
28.99.52-003-73900527-2019
28.99.52-003-73900527-2019-ПС
1 шт.
28.99.52-003-73900527-2019-РЭ
1 экз.
на партию
Trial.0357.МП-2020
Обозначение
Количество
1 шт.
Таблица 3 – Комплектность усилителя
Наименование
Усилитель заряда дифференциальный
EL-SCADA RAV-Ch
Усилитель заряда дифференциальный
EL-SCADA RAV-Ch. Паспорт
Усилитель заряда дифференциальный
EL-SCADA RAV-Ch. Руководство по эксплуа-
тации
Усилитель заряда дифференциальный
А3009.0357.МП-2019. Методика поверки
Сведения о методиках измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к усилителям за-
ряда дифференциальным EL-SCADA RAV-Ch
Приказ Федерального агентства по техническому регулированию и метрологии от
29.05.2018 № 1053 «Об утверждении Государственной поверочной схемы для средств измере-
ний переменного электрического напряжения до 1000 В в диапазоне частот от 1·10
-1
до 2·10
9
Гц»
28.99.52-003-73900527-2019-ТУ. Усилитель заряда дифференциальный EL-SCADA
RAV-Ch. Технические условия
