Номер госреестра:
82084-21
Наименование СИ:
Регистраторы
Обозначение типа:
"ТУРА-ТD0004-3А"
Производитель:
Общество с ограниченной ответственностью "ТРИ-А" (ООО "ТРИ-А"), Тюменская обл., г. Тюмень
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.06.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «18» июня 2021 г. № 1051
Лист № 1
Регистрационный № 82084-21Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Регистраторы «ТУРА-ТD0004-3А»
Назначение средства измерений
Регистраторы «ТУРА-ТD0004-3А» (далее – регистраторы) предназначены для
преобразований количества импульсов в значения физических величин, измеряемых
счетчиками воды, газа, электроэнергии и импульсными датчиками в составе измерительных
устройств, а также для деления входных импульсов с заданным коэффициентом деления.
Описание средства измерений
Принцип действия регистраторов основан на измерении количества импульсов и
дальнейшем их преобразовании в физическую величину в соответствии с масштабным
коэффициентом. Масштабный коэффициент конфигурируется на основании физических
величин, измеряемых счетчиками воды, газа, электроэнергии и импульсными датчиками в
составе измерительных устройств.
Конструктивно регистраторы выполнены в пластмассовом корпусе, внутри которого
расположена микросхема. На передней панели корпуса располагается жидкокристаллический
дисплей, а также органы управления. На верхней и нижней сторонах корпуса имеются клеммы
дляизмерений,деленияимпульсов,передачиданных,атакжевзаимодействияс
подключенными устройствами. Клеммы электропитания расположены на нижней стороне
корпуса.
Регистраторы имеют четыре основных независимых канала измерений для регистрации
параметров, каждый из каналов включает в себя:
- входные клеммы с независимой гальванической изоляцией и защитой от помех;
- выходные клеммы делителя типа «открытый коллектор» с конфигурируемым
коэффициентом деления;
- клеммы для питания датчиков стабилизированным напряжением 24 В постоянного
тока с защитой от короткого замыкания и суммарным током потребления не более 0,7 А;
- сигнальные клеммы типа «сухой контакт» для сигнализации отсутствия импульсов от
датчиков по истечении заданного интервала времени.
Каналы 1 и 2 регистраторов могут быть сконфигурированы для измерений активного
импульсного сигнала амплитудой до 30 В, для этого предусмотрены дополнительные входные
клеммы с гальванической развязкой и фильтром подавления помех.
Регистраторыимеютэнергонезависимуюпамять,котораяпозволяетхранить
накопленные данные при отключении электрического питания.
Наименование регистраторов имеет две формы записи: «Регистраторы «ТУРА-ТD0004-
3А», «Регистраторы «ТУРА-ТД0004-3А». Форма записи регламентируется условиями поставки.
Наличие порта RS-485 позволяет объединить до 64 регистраторов в локальную сеть и
подключить к системе автоматизации. Протокол обмена данными – Modbus RTU.
Заводской номер наносится на маркировочную табличку любым технологическим
способом в виде буквенно-цифрового кода.
Лист № 2
Всего листов 4

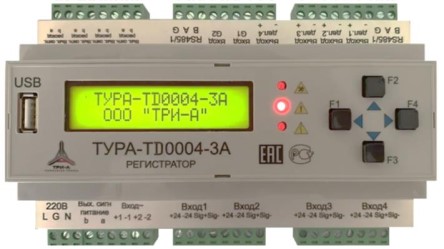

Общий вид регистраторов представлен на рисунке 1.
а) исполнение с формой записи наименования
«Регистраторы «ТУРА-ТД0004-3А»
б) исполнение с формой записи наименования
«Регистраторы «ТУРА-ТD0004-3А»
Рисунок 1 - Общий вид регистраторов

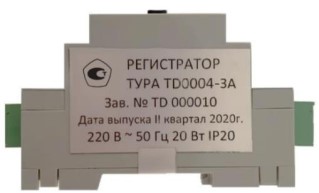

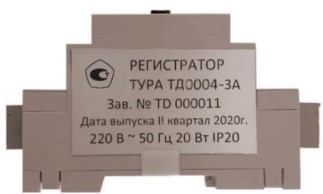

Схема пломбирования от несанкционированного доступа и место нанесения знака
поверки приведены на рисунке 2.
а) исполнение с формой записи наименования
«Регистраторы «ТУРА-ТД0004-3А»
б) исполнение с формой записи наименования
«Регистраторы «ТУРА-ТD0004-3А»
Рисунок 2 – Схема пломбирования от несанкционированного доступа,
место нанесения знака поверки
Программное обеспечение
Программное обеспечение (далее – ПО) регистраторов является встроенным и записано
в память микропроцессора. После включения электропитания регистраторов происходит
автоматическая инициализация ПО. ПО инсталлируется в микропроцессор на заводе-
изготовителе и в процессе эксплуатации регистраторов изменению не подлежит.
Конструкция регистраторов исключает возможность несанкционированного влияния на
ПОиизмерительнуюинформацию.Метрологическиехарактеристикирегистраторов
нормированы с учетом влияния встроенного ПО.
Применяемый в регистраторах интерфейс RS-485 не позволяет вводить в регистраторы
команды или данные, предназначенные или используемые для отображения данных, которые
ясно не определены и ошибочно могут быть приняты за результат, для фальсификации
отображаемых, обработанных или сохраненных результатов измерений.
Уровень защиты от преднамеренных и непреднамеренных изменений соответствует
уровню «высокий» в соответствии с рекомендациями Р 50.2.077-2014. Идентификационные
данные ПО приведены в таблице 1.
Пломба с нанесением
знака поверки
Лист № 3
Всего листов 4
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО), не ниже
Цифровой идентификатор ПО
Значение
–
5.1.02-2020
–
Метрологические и технические характеристики
Метрологические характеристики регистраторов приведены в таблице 2, основные
технические характеристики – в таблице 3.
±0,1
±1 на 50000 имп.
Таблица 2 – Метрологические характеристики
Наименование характеристики
Верхняя граница диапазона показаний физических величин
Значение
9999999999,999
от 1 до 24
10
50
от 1
1)
/1
2)
до 1
1)
/1000
2)
от 1 до 50000
Характеристики входного импульсного сигнала:
- амплитуда импульсного сигнала, В
- частота следования импульса, кГц, не более
- длительность импульса, мкс, не менее
Пределы допускаемой относительной погрешности преобразований
количества импульсов в накопленные значения физических величин, %
Диапазон коэффициентов деления импульсов
Диапазон деления пачки входных импульсов, имп.
Пределы допускаемой абсолютной погрешности деления
импульсов, имп.
1)
Количество импульсов на выходе делителя регистратора.
2)
Количество импульсов, подаваемое на вход регистратора.
4 (основных)
Значение
2 (дополнительных)
4
5
от +5 до +50
95
160×110×65
1,0
Таблица 3 – Основные технические характеристики
Наименование характеристики
Количество входных каналов:
- для датчиков с герконовым или транзисторным импульсным
выходом
- для датчиков с активным (потенциальным) импульсным
выходом
Количество выходных клемм:
- клеммы делителя типа «открытый коллектор»
- клеммы сигнальные типа «сухой контакт»
Рабочие условия измерений:
- температура окружающей среды, °С
- относительная влажность при температуре +35 °С, %, не более
Габаритные размеры (длина×высота×глубина), мм, не более
Масса, кг, не более
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Средняя наработка на отказ, ч
Средний срок службы, лет
от 100 до 300
от 45 до 55
90000
12
Лист № 4
Всего листов 4
Знак утверждения типа
наносится любым технологическим способом на маркировочную табличку, закрепленную на
корпусе регистраторов, и типографским способом на титульные листы руководства по
эксплуатации и паспорта.
Комплектность средства измерений
Таблица 4 – Комплектность средства измерений
НаименованиеОбозначениеКоличество
Регистратор «ТУРА-ТD0004-3А» – 1 шт.
Руководство по эксплуатации
1)
– 1 экз.
Паспорт – 1 экз.
Вспомогательная поверочная плата
2)
– шт.
2)
1)
Количество экземпляров оговаривается при заказе регистраторов (допускается
поставка методики поверки и руководства по эксплуатации на флеш-накопителе).
2)
Условия поставки и количество вспомогательных поверочных плат указываются в
договоре на поставку.
Сведения о методиках (методах) измерений
приведены в разделе «Использование по назначению» руководства по эксплуатации.
Нормативныедокументы,устанавливающиетребованиякрегистраторам
«ТУРА-ТD0004-3А»
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
Готовы поверить данное средство измерений.
Поверка средств измерений.
