Резервуары вертикальные стальные цилиндрические РВСП-5000, РВСП-20000, ГРСИ 82070-21
Номер госреестра:
82070-21
Наименование СИ:
Резервуары вертикальные стальные цилиндрические
Обозначение типа:
РВСП-5000, РВСП-20000
Производитель:
Публичное акционерное общество "Транснефть" (ПАО "Транснефть"), г. Москва
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
РВСП-5000 с зав.№№ 204, 205; РВСП-20000 зав.№№ 201, 202, 203
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «18» июня 2021 г. № 1053
Лист № 1
Регистрационный № 82070-21Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары вертикальные стальные цилиндрические РВСП-5000, РВСП-20000
Назначение средства измерений
РезервуарывертикальныестальныецилиндрическиеРВСП-5000,РВСП-20000
предназначены для измерения объема, а также приема, хранения и отпуска нефти и
нефтепродуктов.
Описание средства измерений
Типрезервуаров–вертикальныестальныецилиндрические,номинальной
вместимостью 5000 м
3
, 20000 м
3
.
Принцип действия резервуаров вертикальных стальных цилиндрических РВСП-5000,
РВСП-20000 основан на заполнении их нефтью и нефтепродуктом до определенного уровня,
соответствующего заданному значению объема.
Резервуары представляют собой наземные вертикально расположенные стальные
сосуды, состоящие из цилиндрической стенки, днища, крыши и алюминиевого понтона.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки,
расположенные в нижней части резервуара.
Заводскиеномерарезервуаровнаносятсяаэрографическимспособомна
цилиндрическую стенку резервуара и типографским способом в паспорт.
Резервуары РВСП-5000 с заводскими номерами 204, 205, РВСП-20000 с заводскими
номерами 201, 202, 203 расположены на территории резервуарного парка Акционерного
общества «Транснефть – Западная Сибирь» (АО «Транснефть – Западная Сибирь») по адресу:
Новосибирское РНУ, ЛПДС «Сокур» 633121, Новосибирская область, с. Сокур, ул.
Промышленная, д. 8.
Общий вид резервуаров вертикальных стальных цилиндрических РВСП-5000,
РВСП-20000 представлен на рисунках 1, 2.
Нанесение знака поверки на средство измерений не предусмотрено.
Лист № 2
Всего листов 4

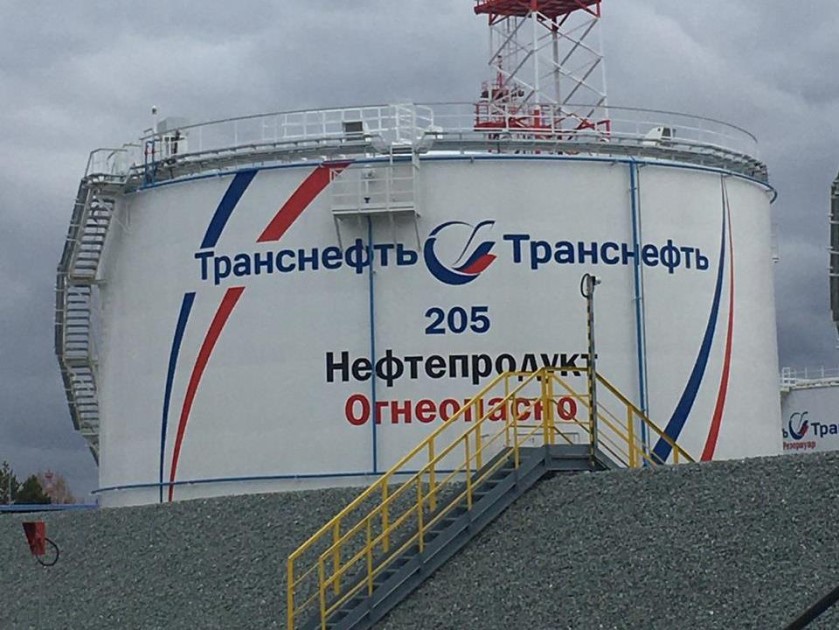

Рисунок 1 – Общий вид резервуаров РВСП-5000

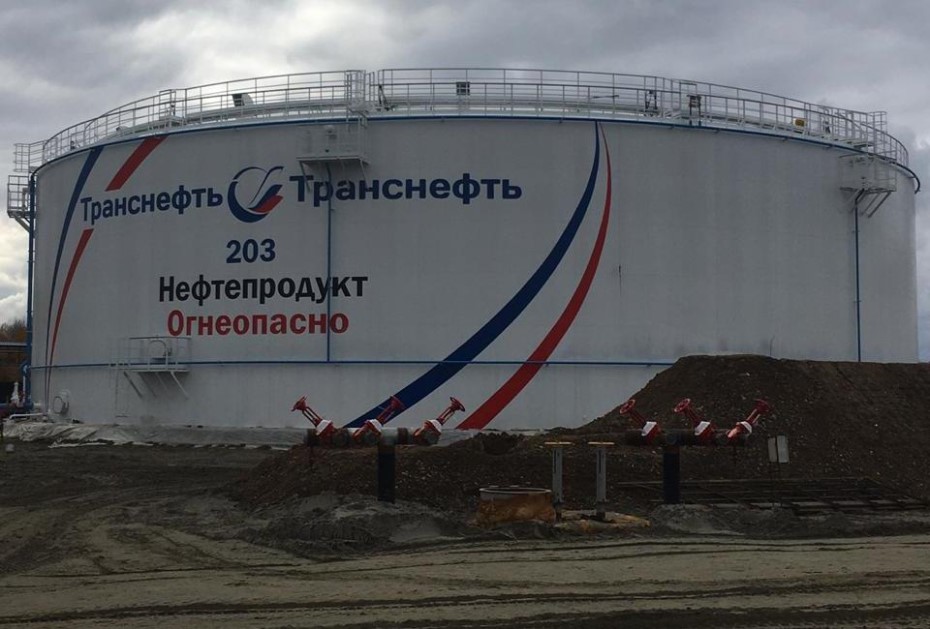

Рисунок 2 – Общий вид резервуаров РВСП-20000
Лист № 3
Всего листов 4
Пломбирование резервуаров вертикальных стальных цилиндрических РВСП-5000,
РВСП-20000 не предусмотрено.
Программное обеспечение
отсутствует
Метрологические и технические характеристики
Наименование характеристики
±0,10
Таблица 1 – Метрологические характеристики
Значение
РВСП-5000
5000
РВСП-20000
20000
Номинальная вместимость, м
3
Пределыдопускаемойотносительной
погрешностиопределения вместимости
(геометрический метод), %
Значение
Таблица 2 – Основные технические характеристики
Наименование характеристики
Условия эксплуатации:
Температура окружающего воздуха,
о
С
Атмосферное давление, кПа
Средний срок службы, лет, не менее
от -50 до +50
от 84,0 до 106,7
20
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность средства измерений
Резервуар вертикальный стальной цилиндрический
Таблица 3 – Комплектность средства измерений
Наименование
Количество
1 шт.
Паспорт
Градуировочная таблица
Обозначение
РВСП-5000
(РВСП-20000)
--
1 экз.
1 экз.
Сведения о методиках (методах) измерений
приведены в паспорте на резервуар пункт 8.
Нормативные документы, устанавливающие требования к резервуарам вертикальным
стальным цилиндрическим РВСП-5000, РВСП-20000
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости
и вместимости при статических измерениях, массового и объемного расходов жидкости
Лист № 4
Всего листов 4
