Номер госреестра:
82008-21
Наименование СИ:
Счетчики воды крыльчатые
Обозначение типа:
Home
Производитель:
Общество с ограниченной ответственностью "Энергобыт" (ООО "Энергобыт"), г. Химки, Московская обл.; CHONGQING GROEN IMP. EXP. CO., LTD, Китай
Межповерочный интервал:
6 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.06.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «18» июня 2021 г. № 1059
Лист № 1
Регистрационный № 82008-21Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики воды крыльчатые Home
Назначение средства измерений
Счетчики воды крыльчатые Home (далее по тексту – счетчики) предназначены для
измерений объема холодной питьевой воды по СанПиН 2.1.4.1074-01 и горячей воды по СанПиН
2.1.4.2496-09, протекающих по трубопроводам систем горячего и холодного водоснабжения.
Общий вид счетчиков приведен на рисунке 1. Пломбирование или нанесение знака
поверки осуществляется при помощи нанесения оттиска поверительного клейма на свинцовую
пломбу. Место пломбирования или нанесения знака поверки приведено на рисунке 2.
Описание средства измерений
Принцип работы счетчиков основан на измерении числа оборотов крыльчатки, которая
вращается в корпусе счетчика под воздействием потока протекающей воды. Количество оборотов
крыльчатки пропорционально объему воды, протекающий через счетчики.
Поток воды, пройдя фильтр, подается в корпус счетчиков, поступает в измерительную
полость, внутри которой на специальных опорах вращается крыльчатка. Вода, пройдя зону
вращения крыльчатки, поступает в выходной патрубок. Передача вращения крыльчатки в счетный
механизм осуществляется при помощи магнитной связи.
Масштабирующий редуктор счетного механизма приводит число оборотов крыльчатки к
значениям протекшей воды в м
3
. Индикаторное устройство имеет барабанчики для указания
количества м
3
, а также стрелочные указатели для указания долей м
3
. На шкале индикаторного
устройстваимеетсясигнальнаязвездочка,обеспечивающаяповышениеразрешающей
способности счетчика.
Конструктивно счетчики состоят из:
- корпуса (проточной части);
- счетного механизма с индикаторным устройством.
Счетчикиизготовленыизкоррозионно-устойчивыхматериалов.Детали,
соприкасающиеся с водой, изготовлены из материалов, не снижающих качество воды, стойких к
ее воздействию в пределах рабочего диапазона температур.
По метрологическим характеристикам счетчики относятся к классу В при горизонтальной
установке, к классу А при вертикальной установке по ГОСТ Р 50193.1- 92.
Пример условного обозначения счетчиков:
Home
-20/90i
Импульсный выход
Исполнение:
90 - счётчики горячей воды;
40 – счётчики холодной воды.
Диаметр:
15-15 мм; 20–20 мм; 25-25 мм; 32-32 мм; 40-40 мм; 50-50 мм.
Счетчик воды крыльчатый.
Лист № 2
Всего листов 4
Знак поверки наносится в паспорт и/или на свидетельство о поверке в соответствии с
действующим законодательством, а также в виде оттиска поверительного клейма на свинцовую
пломбу в соответствии с рисунком 2.

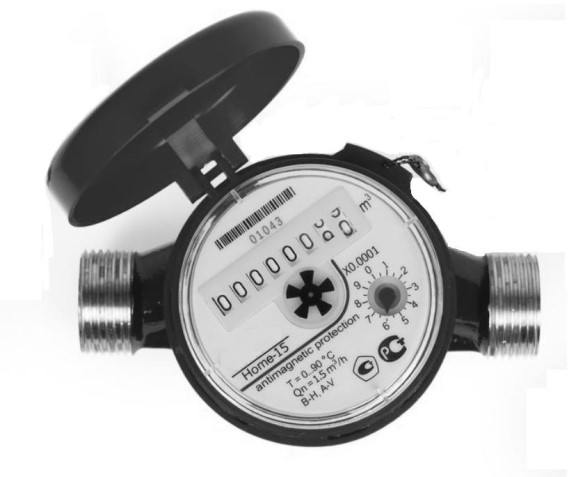

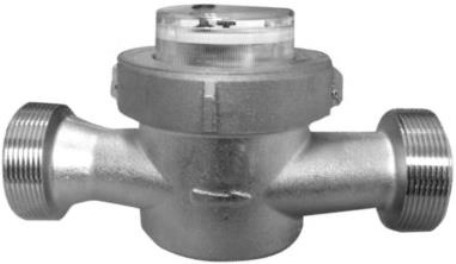

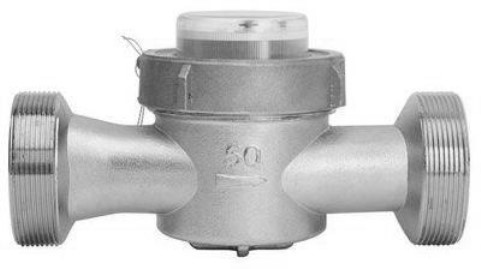

Рисунок 1 – Общий вид счетчиков
Программное обеспечение
отсутствует.

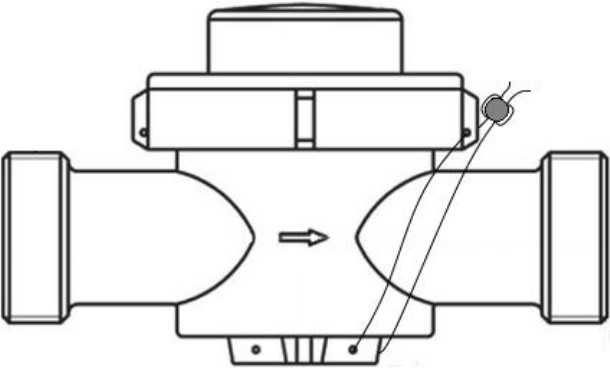

Рисунок 2 - Место пломбирования или нанесения знака поверки
Лист № 3
Всего листов 4
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
Наименование характеристики
1
Значение
2
Диаметр условного прохода Ду, мм152025324050
Метрологический класс по ГОСТ Р 50193.1-92
А (вертикальная установка)
В (горизонтальная установка)
0,06 0,10 0,14 0,24 0,40 1,20
0,03 0,05 0,07 0,12 0,20 0,45
0,15 0,25 0,35 0,60 1,00 4,50
0,12 0,20 0,28 0,48 0,80 3,00
1,5 2,5 3,5 6,0 10,0 15,0
3 5 7 12 20 30
0,5Q
min
Минимальный расход Q
min
, м
3
/ч, для счетчиков:
- класса А
- класса В
Переходный расход Q
t
, м
3
/ч, для счетчиков:
- класса А
- класса В
Номинальный расход Q
n
, м
3
/ч
Максимальный расход Q
max
, м
3
/ч
Порог чувствительности, м
3
/ч, не более
Пределы допускаемой относительной погрешности, %
-в диапазоне расходов от Q
min
до Q
t
-в диапазоне расходов от Q
t
до Q
max
включительно
±5
±2
от +5 до +50
Значение
2
2025324050
0,1
Таблица 2 – Основные технические характеристики
Наименование характеристики
1
Диаметр условного прохода Ду, мм15
Потеря давления при максимальном расходе, МПа, не
более
Цена наименьшего деления шкалы индикаторного
устройства, м
3
0,00010,001
Емкость индикаторного устройства, м
3
99999,999
Максимальное рабочее избыточное давление воды, МПа
1,6
IP 68
от +5 до +90
Степень защиты по ГОСТ 14254-2015
Температура измеряемой среды, °С
Условия эксплуатации:
- диапазон температуры окружающей среды, °С
- относительная влажность при 35
С, без конденсации
влаги, %, не более
Габаритные размеры (Д×Ш×В), мм, не более
Масса, кг, не более
Средний срок службы, лет, не менее
Средняя наработка на отказ, ч, не менее
80
240×140×145
5,4
12
104000
Знак утверждения типа
типа наносится на лицевую панель счетчиков методом фотопечати и на титульный лист
руководства по эксплуатации счетчиков типографским способом.
Лист № 4
Всего листов 4
Комплектность средства измерений
Обозначение
По заказу
Таблица 3 – Комплектность средства измерений
Наименование
Счетчик воды крыльчатый Home
Руководство по эксплуатации
Паспорт
Комплект монтажных частей
-
Количество
1 шт.
1 экз.
1 экз.
1 шт.
Сведения о методиках (методах) измерений
приведены в Разделе 1 «Описание и работа» «Счетчики воды крыльчатые HOME. Руководство по
эксплуатации».
Нормативные и технические документы, устанавливающие требования к счетчикам воды
крыльчатым Home
ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной
питьевой воды. Технические требования
ГОСТ Р 50193.3-92 Измерение расхода воды в закрытых каналах. Счетчики холодной
питьевой воды. Методы испытаний
ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия
ТУ 4213-001-81722229-2020 Счетчики воды крыльчатые Home. Технические условия
