Машины испытательные универсальные AlfaTest X, ГРСИ 82003-21
Номер госреестра:
82003-21
Наименование СИ:
Машины испытательные универсальные
Обозначение типа:
AlfaTest X
Производитель:
Общество с ограниченной ответственностью "ТиВиЭн Технолоджи" (ООО "ТиВиЭн Технолоджи"), г. Смоленск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.06.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «18» июня 2021 г. № 1059
Лист № 1
Регистрационный № 82003-21Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Машины испытательные универсальные серии AlfaTest X
Назначение средства измерений
Машины испытательные универсальные серии AlfaTest X (далее - машины) предназна-
чены для измерений силы и перемещения подвижной траверсы при испытаниях образцов мате-
риалов на растяжение, сжатие, изгиб.
Описание средства измерений
Принцип действия машин основан на преобразовании электромеханическим приводом
машины электрической энергии в линейное перемещение подвижной траверсы. При перемеще-
нии траверсы к испытуемому образцу одновременно прикладывается сила, которая преобразу-
ется тензорезисторным датчиком силы в электрический сигнал, изменяющийся пропорцио-
нально приложенной силе. Перемещение подвижной траверсы с помощью датчика – энкодера
также в виде электрического сигнала попадает в систему измерений перемещения.
Конструктивно машины состоят из основания, на котором закреплены нагружающая
рама и направляющие колонны с подвижной и неподвижной траверсами, захватами для крепле-
ния испытываемого образца на траверсах, привода подвижной траверсы, датчика силы, датчика
перемещения подвижной траверсы, системы измерения и управления.
Сила, прикладываемая к испытываемому образцу, измеряется тензорезисторным датчи-
ком силы, размещенным на траверсе, который может работать на растяжение и сжатие.
Диапазон измерений перемещения подвижной траверсы зависит от высоты рамы и уста-
новочных приспособлений. Машины могут выпускаться в исполнении L с увеличенным диапа-
зоном измерений перемещений подвижной траверсы. Значения силы и перемещения отобража-
ются на дисплее персонального компьютера.
Система измерений и управления предназначена для управления режимами работы ма-
шин, обработки, хранения, отображения и передачи значений силы, перемещения на внешние
устройства.
Модификации машин отличаются между собой внешним видом, диапазонами измере-
ний, габаритными размерами и массой:
-
машины модификаций AlfaTest X0.1, AlfaTest X0.2, AlfaTest X0.5, AlfaTest X1.0,
AlfaTest X2.0, AlfaTest X3.0, AlfaTest X5.0 – одноколонные машины, работающие в
режиме растяжения/сжатия;
-
машины модификаций AlfaTest X005, AlfaTest X010, AlfaTest X020, AlfaTest X030,
AlfaTest X050, AlfaTest X100, AlfaTest X150, AlfaTest X200, AlfaTest X250, AlfaTest
X300, AlfaTest X400, AlfaTest X500, AlfaTest X600 – двухколонные машины, работа-
ющие в режиме растяжения/сжатия;
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид машин испытательных универсальных серии AlfaTest X представлен на ри-
сунках 1 – 2.
Лист № 2
Всего листов 5
Пломбирование машин не предусмотрено.

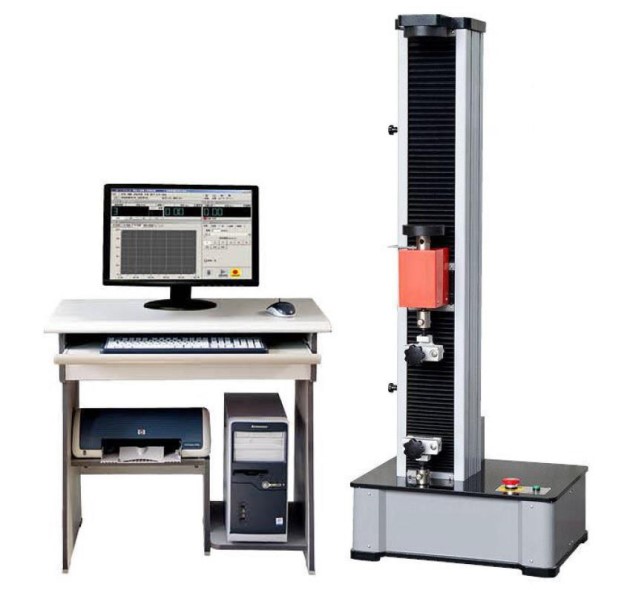

Рисунок 1 – Общий вид машин испытательных универсальных серии AlfaTest X одноколонных

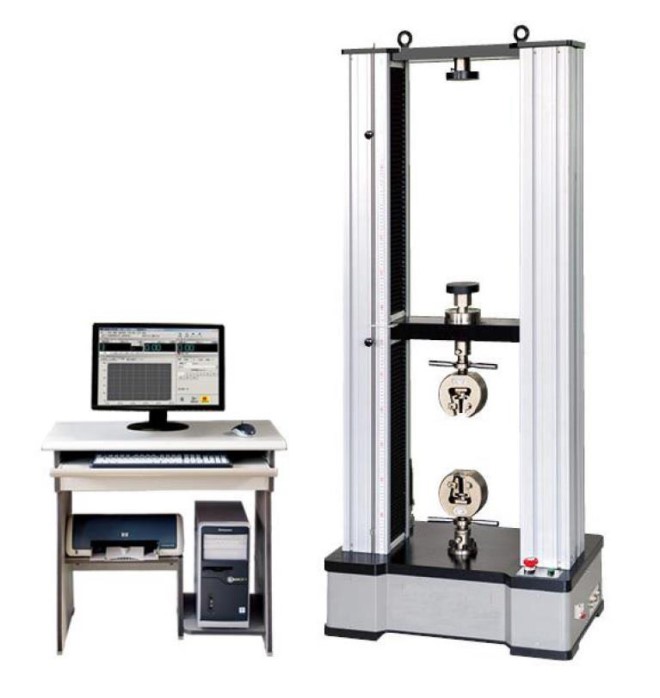

Рисунок 2 – Общий вид машин испытательных универсальных серии AlfaTest X двухколонных
Лист № 3
Всего листов 5
Программное обеспечение
Для работы с машинами используется метрологические значимое программное обеспе-
чение «LabX» (далее – ПО), устанавливаемое на персональный компьютер. ПО разработано спе-
циально для машин и служит для управления их функциональными возможностями, а также для
обработки и отображения результатов измерений.
Уровень защиты ПО «LabX» - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО)
Цифровой идентификатор ПО
LabX
не ниже 6.87
-
Метрологические и технические характеристики
от 0,05
до 1180
±0,5
от 0,05
до 1350
от 0,05
до 1450
от 0,05
до 2000
Таблица 2 - Метрологические характеристики
МодификацияДиапазон изме- ПределыДиапа-
рений силы, кНдопуска-зон из-
емой от- мерений
носи-переме-
тельной щений
погреш- подвиж-
ностиной тра-
измере- версы,
ниймм
силы, %
Диапа- Пределы
зон из- допускае-
мере-мой абсо-
ний пе- лютной
реме-погрешно-
щений сти изме-
по-рений пе-
движ- ремещения
ной подвиж-
тра- ной тра-
версы версы без
для ис- нагрузки в
полне- диапазоне
ния L, от 0,05 до
мм 10 мм
trial., мм
Пределы до-
пускаемой от-
носительной
погрешности
измерений пе-
ремещения
подвижной
траверсы без
нагрузки в
диапазоне св.
10 мм до
верхнего пре-
дела измере-
ний, %
от 0,05
до 980
от 0,05
до 1150
AlfaTest X0.1от 0,0002 до 0,1
AlfaTest X0.2от 0,0004 до 0,2
AlfaTest X0.5 от 0,001 до 0,5
AlfaTest X1.0 от 0,002 до 1
AlfaTest X2.0 от 0,004 до 2
AlfaTest X3.0 от 0,006 до 3
AlfaTest X5.0 от 0,01 до 5
AlfaTest X005 от 0,01 до 5
AlfaTest X010 от 0,02 до 10
AlfaTest X020 от 0,04 до 20
AlfaTest X030 от 0,06 до 30
±0,5
от 0,05
AlfaTest X050 от 0,1 до 50 до 1050
от 0,05
от 0,05
±0,1
до 1250
от 0,05
до 1350
от 0,05
до 1800
AlfaTest X100от 0,2 до 100
до 1150
AlfaTest X150от 0,3 до 150
AlfaTest X200от 0,4 до 200от 0,05
AlfaTest X250от 0,5 до 250 до 1250
AlfaTest X300от 0,6 до 300
AlfaTest X400от 0,8 до 400
AlfaTest X500 от 1 до 500
AlfaTest X600от 1,2 до 600
Лист № 4
Всего листов 5
Габаритные раз-
меры для исполне-
ния L, мм
(Д×Ш×В), не более
Масса, кг, не
более
500
1)
500×380×1600
500×380×1800120
Таблица 3 – Основные технические характеристики
МодификацияНаибольшая ско-Габаритные раз-
рость перемеще-меры, мм
ния подвижной (Д×Ш×В), не бо-
траверсы, мм/минлее
AlfaTest X0.1
AlfaTest X0.2
500
1)
740×420×1720
740×420×1920260
500850×480×1865
850×480×2065460
5001000×550×2100
1000×550×2300850
5001050×700×2450
1050×700×26501800
2501400×1000×2800
1400×1000×30003100
AlfaTest X0.5
AlfaTest X1.0
AlfaTest X2.0
AlfaTest X3.0
AlfaTest X5.0
AlfaTest X005
AlfaTest X010
AlfaTest X020
AlfaTest X030
AlfaTest X050
AlfaTest X100
AlfaTest X150
AlfaTest X200
AlfaTest X250
AlfaTest X300
AlfaTest X400
AlfaTest X500
AlfaTest X600
__________________
1)
- наибольшая скорость перемещения подвижной траверсы по заказуможет быть уве-
личена до 1000 мм/мин
Таблица 4 – Основные технические характеристики
Наименование характеристики
Напряжение питания переменного тока, В
Значение
220
+22
-22
380
+60
-20
50/60
Частота, Гц
Условия эксплуатации:
- температура окружающей среды, °C
- относительная влажность, %, не более
от +15 до +35
80
Знак утверждения типа
наносится типографским способом на титульный лист эксплуатационной документации и на пе-
реднюю поверхность корпуса машины в виде наклейки.
Комплектность средства измерений
Обозначение
Количество
Таблица 5 - Комплектность средства измерений
Наименование
Машина испытательная универсальная серии AlfaTest X
в комплекте
Электронный блок управления
Комплект кабелей соединительных
Приспособления для проведения испытаний
-
-
-
-
1 шт.
1 шт.
1 компл.
по заказу
5
Продолжение таблицы 5
Наименование
Руководство по эксплуатации
Паспорт
Методика поверки
Обозначение
--
МП АПМ 42-20
Количество
1 экз.
1 экз.
1 экз.
Сведения о методиках (методах) измерений
приведены в разделе 2 «Машина испытательная универсальная серии AlfaTest X. Руководство по
эксплуатации.»
Нормативные и технические документы, устанавливающие требования к машинам испы-
тательным универсальным серии AlfaTest X
ТУ 26.51.62-001- 40843429-2020 «Машины испытательные универсальные серии AlfaTest
X, AlfaTest H. Технические условия.»
