ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы для измерений параметров света фар автотранспортных средств, серия
CAM-Box
Назначение средства измерений
Приборы для измерений параметров света фар автотранспортных средств, серия CAM-Box
(далее – приборы) предназначены для измерений углов наклона светового пучка фары в
вертикальной и горизонтальной плоскости.
Описание средства измерений
Принципдействияприборовоснованнафокусировкесветовогопучкафары
автотранспортного средства с помощью оптической линзы на светочувствительную электронно-
оптическую матрицу и измерениях углов наклона светотеневой границы пучка ближнего света к
плоскости рабочей площадки, накоторую устанавливаетсяавтотранспортное средство.
Измерения могут производиться в ручном или автоматическом режимах работы приборов. В
процессе измерений световой поток фары попадает на светочувствительную электронно-оптическую
матрицу, размещенную в экранеприбора, расположенномуза линзой. Световой поток, попадающий на
экран, преобразуется в электрические сигналы в электронных системах предварительной обработки,
далее эти данные передаются в компьютер системы управления для окончательной обработки,
отображения и храненияизмерительной информации.
Приборы конструктивно состоят из:
-
блок оптической камеры, в которой размещены: линза, светочувствительная электронно-
оптическая матрица, которые служат для измерений углов наклона в вертикальной и углов
отклонений в горизонтальной плоскости светотеневой границы пучка света фар,
электронные узлы и блоки предварительнойобработки измерительной информации;
-
механических элементов для крепления и установки оптической камеры прибора
относительно внешних фаравтотранспортныхсредств;
-
электромеханической системы позиционированияавтомобиля передоптической камерой;
-
приборной стойки с пультом управления и компьютером.
Заводской номер приборов указывается на маркировочной наклейке, расположенной на
задней части блокаоптической камеры
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид приборов представлен на рисунке 1.
Общий вид блока оптической камеры представлен на рисунке 2.
Лист № 2
Всего листов 4

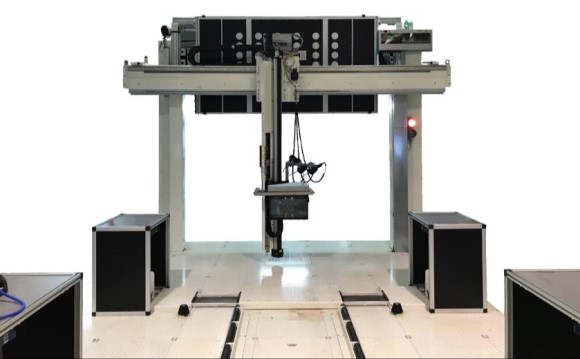

Рисунок 1 – Общий вид приборов
Пломбирование приборов не предусмотрено.
Программное обеспечение
Для работы с приборами используется предустановленное в компьютер системы
управления программное обеспечение «LoggingServer», «DsaServer», «DsaProtocolViewer»,
«IdServer»,«PrintServer»,«PlcServer»,«FramegrabberServer»,«HlaServer»,«Manager»,
«SensorServer» (далее – ПО), устанавливаемое на персональный компьютер. ПО «LoggingServer»,
«DsaServer», «DsaProtocolViewer»,«IdServer»,«PrintServer», «PlcServer», «Manager»
предназначено для управления функциональными возможностями приборов, подготовки к
измерениям и отображения результатов измерений. ПО «FramegrabberServer», «HlaServer»,
«SensorServer» используется для проведения измерений и обработки результатов измерений
Аппаратная и программная части, работая совместно, обеспечивают заявленные
точности конечных результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и
преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.

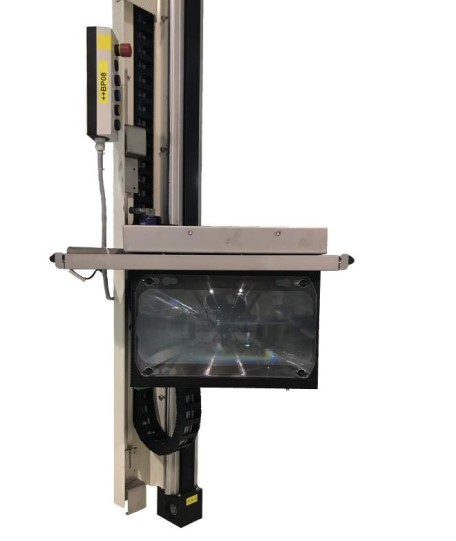

Рисунок 2 – Общий вид блока оптической камеры
Место нанесения
маркировочной
наклейки с заводским
номером
Лист № 3
Всего листов 4
Цифровой идентификатор ПО
Таблица 1 – Идентификационные данные программного обеспечения
ИдентификационноеНомер версии
наименование ПО(идентификационный номер) ПО
LoggingServer7.2.6.0-
DsaServer1.0.0.1-
DsaProtocolViewer1.0.0.1-
IdServer1.0.0.1-
PrintServer1.0.0.1-
PlcServer1.0.0.1-
FramegrabberServer7.1.3.0-
HlaServer1.0.0.1-
Manager1.0.0.1-
SensorServer 1.16.1.0-
5
0,0859
Значение характеристики
Метрологические и технические характеристики
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диапазон измерений углов наклона светового пучка
фары в вертикальной и горизонтальной плоскости, º:
Пределы допускаемой абсолютной погрешности
измерений углов отклонения светового пучка фары в
вертикальной и горизонтальной плоскости, º:
Таблица 3 – Основные технические характеристики
Наименование характеристики
Максимальная высота измерений, мм:
Минимальная высота измерений, мм:
Напряжение питания, В:
Значение
1000
200
24
Габаритные размеры блока оптической камеры (Д×Ш×В), мм, не более:
Масса блока оптической камеры, кг, не более:
Рабочий диапазон температур,
С:
800×600×480
44,3
от +15 до +35
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом печати.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
НаименованиеОбозначениеКоличество
-
Прибордляизмеренийпараметровсветафар
автотранспортных средств, серия CAM-Box
Система управления
Комплект принадлежностей иприспособлений
Руководство по эксплуатации нарусском языке
Методикаповерки
-
-
-
МП АПМ 30-20
1 шт.
1 шт.
1 комплект
1 экз.
1 экз.
Сведения о методиках (методах) измерений
приведены в главе 12 «Прибор для измерений параметров света фар автотранспортных средств,
серия CAM-Box. Руководство по эксплуатации»
Лист № 4
Всего листов 4
Нормативные и технические документы, устанавливающие требования к приборам для
измерений параметров светафар автотранспортных средств серии CAM-Box
Техническая документация BEP EUROPE NV, Бельгия
