Машины электромеханические универсальные испытательные TINIUS OLSEN серии HxK-M, ГРСИ 81999-21
Номер госреестра:
81999-21
Наименование СИ:
Машины электромеханические универсальные испытательные TINIUS OLSEN
Обозначение типа:
серии HxK-M
Производитель:
"Tinius Olsen Ltd.", Великобритания
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.06.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «18» июня 2021 г. № 1059
Лист № 1
Регистрационный № 81999-21Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Машины электромеханические универсальные испытательные TINIUS OLSEN
серии HxK-M
Назначение средства измерений
Машины электромеханические универсальные испытательные TINIUS OLSEN серии
HxK-M (далее – машины) предназначены для измерения силы и перемещения при проведе-
нии механических испытаний образцов различных материалов на растяжение и сжатие.
Описание средства измерений
Принцип действия машин заключается в измерении величины силы (нагрузки), при-
ложенной к испытуемому образцу, и величины перемещения траверсы.
Конструктивно машины состоят из основания, на котором установлены одна или две
направляющие колонны и нагружающего устройства – подвижной траверсы.
Измерение силы происходит при помощи датчика силы, установленного на подвиж-
ной траверсе. Перемещение измеряется энкодером, установленным на валу двигателя, с по-
следующим пересчётом импульсов в значение перемещения. Датчик силы является датчиком
«двунаправленного» действия, поэтому используется для испытаний как на растяжение, так
и на сжатие. Полученная информация отображается на компьютере или консольной панели в
единицах измерения, выбранных при настройке конфигурации машины. Каждая машина мо-
жет иметь несколько сменных датчиков силы. Идентификация дополнительных датчиков
машиной происходит автоматически при подключении посредством считывания калибро-
вочных данных и характеристик с модуля согласования сигнала датчика силы.
Модификации H1KS/T-M, H5KS/T-M имеют одну направляющую колонну, настоль-
ное исполнение с приводом в основании машины.
Модификации H10KS/T-M, H25KS/T-M, H50KS/T-M, H75KS/T-M, H100KS/T-M
имеют две направляющие колонны, настольное исполнение с приводом в основании маши-
ны.
Модификации H100KU-M, H150KU-M, H200KU-M, H300KU-M имеют две направ-
ляющие колонны, напольное исполнение с приводом в основании машины.
Все модификации машин могут выпускаться с увеличенным ходом подвижной тра-
версы. В этом случае в модификацию машины добавляется буквенное обозначение Е.
Модификации машин отличаются наибольшим пределом нагрузки, габаритными
размерами, массой, исполнением. Все модификации имеют идентичные метрологические ха-
рактеристики, контроллер управления и сбора данных и внешнее программное обеспечение.
Машины выпускаются в тридцати двух модификации и имеют следующую структуру обо-
значения:
HxKS/T/U(E)-M, где:
-x – значение номинальной нагрузки в кН;
-S – настольная машина со встроенной консолью управления;
-T – настольная машина без внешней консоли;
-U – напольная машина;
-E – увеличенный ход подвижной траверсы.
Лист № 2
Всего листов 8

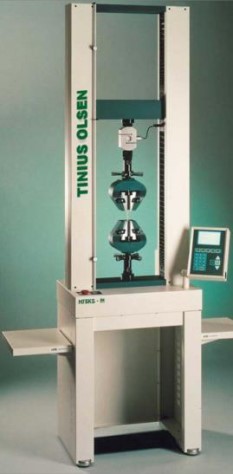

Рисунок 1 – Общий вид машины элек-
тромеханической универсальной испы-
тательные TINIUS OLSEN серии HxK-
M модификации HxKS-M

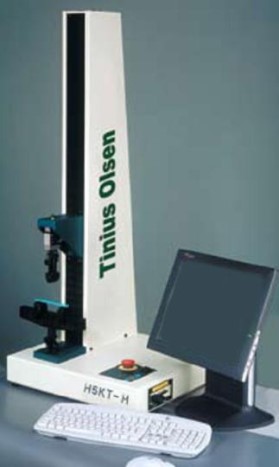

Рисунок 2 – Общий вид машины
электромеханические универсальные
испытательные TINIUS OLSEN се-
рии HxK-M модификации HxKT-M

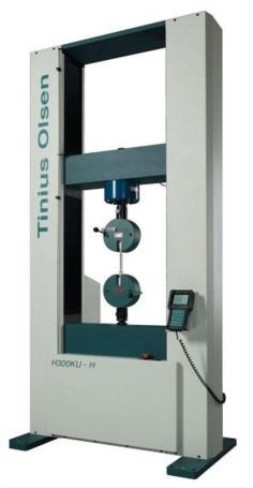

Рисунок 3 – Общий вид машины элек-
тромеханической универсальной ис-
пытательные TINIUS OLSEN серии
HxK-M модификации HxKU-M
Наименование модификации указано на заводской табличке, расположенной на зад-
ней части основания машины. Идентификация машины осуществляется последовательным
визуальным осмотром рамы и заводских табличек датчиков силы, входящих в состав маши-
ны, отображающих информацию о верхних пределах измерений.
Пломбированиемашинэлектромеханическихуниверсальныхиспытательных
TINIUS OLSEN серии HxK-M не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Лист № 3
Всего листов 8
Программное обеспечение
Программное обеспечение машины ПО Horizon устанавливается на отдельный пер-
сональный компьютер под управлением операционной системы MS Windows.
ПО Horizon производит управление испытательной машиной в соответствии с испы-
тательными методиками пользователя оборудования. Программное обеспечение позволяет
управлять работой машины и в автоматическом режиме осуществлять измерения, запись ре-
зультатов измерений в графической форме, а также в форме различных протоколов.
ПО Horizon является метрологически незначимой частью.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077 –
2014.
Таблица 1 - Идентификационные данные программного обеспечения Horizon
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО Horizon
Номер версии ПО V.10.0.8.0 и выше
Цифровой идентификатор ПО -
Метрологические и технические характеристики
Модификация
ний перемещения
подвижной травер-
от 0 до 445
от 0 до 695
H5KSE-M
H5KTE-M
от 0 до 1100
H10KSE-M
H10KTE-M
Таблица 2 –Метрологические характеристики
Наименование характеристики / Значение
Диапазон измеренийДиапазон измерений
Диапазон измере-
силы (нагрузки) на силы (нагрузки) на рас-
сжатие, кН*тяжение, кН*
сы
бе
з на
г
рузк
и
, мм
H1KS-Mот 0,00005 до 0,00500 от 0,00005 до 0,00500
H1KT-Mот 0,00010 до 0,01000от 0,00010 до 0,01000
H1KSE-M
от 0,00025 до 0,02500 от 0,00025 до 0,02500
H1KTE-M
от 0,00050 до 0,05000 от 0,00050 до 0,05000
от 0,00100 до 0,10000 от 0,00100 до 0,10000
от 0,00250 до 0,25000от 0,00250 до 0,25000
от 0,00500 до 0,50000от 0,00500 до 0,50000
от 0,01000 до 1,00000от 0,01000 до 1,00000
H5KS-Mот 0,00005 до 0,00500от 0,00005 до 0,00500
H5KT-Mот 0,00010 до 0,01000от 0,00010 до 0,01000
от
0
д
о
7
5
0
от 0,00025 до 0,02500от 0,00025 до 0,02500
от 0,00050 до 0,05000от 0,00050 до 0,05000
от 0,00100 до 0,10000от 0,00100 до 0,10000
от 0,00250 до 0,25000от 0,00250 до 0,25000
от 0,00500 до 0,50000от 0,00500 до 0,50000
от
0
д
о
10
0
0 от 0,01000 до 1,00000от 0,01000
до 1,00000
от 0,02500 до 2,50000 от 0,02500 до 2,50000
от 0,05000 до 5,00000 от 0,05000 до 5,00000
H10KS-M от 0,00005 до 0,00500 от 0,00005 до 0,00500
H10KT-M от 0,00010 до 0,01000 от 0,00010 до 0,01000
от 0,00025 до 0,02500 от 0,00025 до 0,02500
от 0,00050 до 0,05000от 0,00050 до 0,05000
от 0,00100 до 0,10000от 0,00100 до 0,10000
от 0,00250 до 0,25000от 0,00250 до 0,25000
от 0,00500 до 0,50000от 0,00500 до 0,50000
от 0,01000 до 1,00000от 0,01000 до 1,00000
от 0 до 1400
от 0,02500 до 2,50000 от 0,02500 до 2,50000
от 0,05000 до 5,00000 от 0,05000 до 5,00000
от 0,10000 до 10,00000 от 0,10000 до 10,00000
