Анализаторы лабораторные автоматические Y, ГРСИ 81985-21
Номер госреестра:
81985-21
Наименование СИ:
Анализаторы лабораторные автоматические
Обозначение типа:
Y
Производитель:
Компания "BioSystems S.A.", Испания
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.06.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «18» июня 2021 г. № 1059
Лист № 1
Регистрационный № 81985-21Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ
Анализаторы лабораторные автоматические Y
Назначение средства измерений
Анализаторы лабораторные автоматические Y (далее - анализаторы) предназна-
чены для измерений содержания винной кислоты, полифенолов, глицерина, железа, меди
в воде, вине, соках, напитках и других продуктах пищевой промышленности.
Описание средства измерений
Принцип работы анализаторов лабораторных автоматических Y основан на коло-
риметрическом методе измерения. Анализаторы выполняют измерения оптической плот-
ности проб после инкубации с диагностическими реагентами.
Конструктивно анализаторы состоят из трех основных составляющих: дозатор,
система дозирования, реакционный ротор и система считывания, смонтированных в об-
щем корпусе.
Для измерения содержания определяемого компонента в пробе, дозатор набирает
определенный объем пробы и соответствующий ему объем реагента, нагревает их и вно-
сит в ячейку реакционного ротора. Проба и реактив попадают в реакционный ротор, с по-
стоянной рабочей температурой 37 °С. Оптическая система проводит измерения абсорб-
ций непосредственно в ячейках ротора. Источник света – галогеновая лампа. Светофильтр
с необходимой длиной волны выбирается автоматически на барабане фильтров с 9 пози-
циями фильтров. В анализаторы встроены интерференционные светофильтры с длинами
волн максимумов пропускания 340, 405, 420, 480, 520, 560, 600, 620, 670 нм. Свет, прохо-
дящий через выбранный компенсационный фильтр, систему линз и ячейки ротора попада-ет
на фотодиод, где преобразуется в электрический сигнал, который оцифровывается.
Анализатор, исходя из полученного значения сигнала, рассчитывает абсорбцию – сравне-
ние интенсивности света на определенной длине волны, где прошла реакция и интенсив-
ность без прохождения реакции. Результат измерений отображается на мониторе подклю-
ченного к анализатору ПК в виде значений массовой концентрации определяемого компо-
нента.
Анализаторы выпускаются в двух моделях: Y15 и Y25, которые различаются га-
баритными размерами, дизайном, производительностью и комплектностью.
Общий вид анализаторов представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места
нанесения знака поверки представлены на рисунке 2.
Места, способы и формат нанесения заводских (серийных) номеров или буквенно-
цифровых обозначений, однозначно идентифицирующих каждый экземпляр средств из-
мерений представлены на рисунке 3.
Лист № 2
Всего листов 5
а) Y15б) Y25

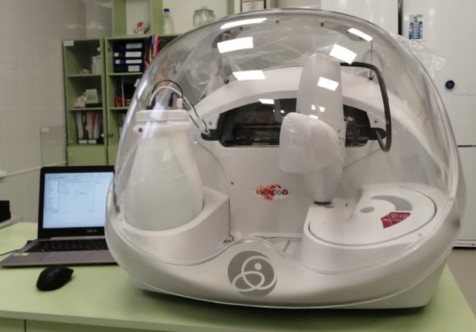

Рисунок 1 - Общий вид анализаторов лабораторных автоматических Y
а) обозначение места нанесения
пломбы Y15
б) обозначение места нанесения
пломбы Y25
в) обозначение места нанесения знака г) обозначение места нанесения знака
поверки Y15 поверки Y25

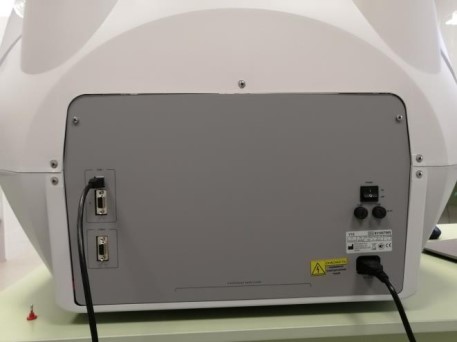

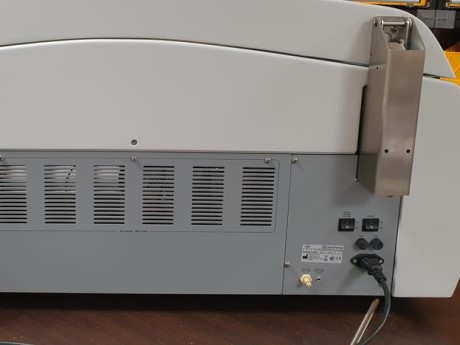

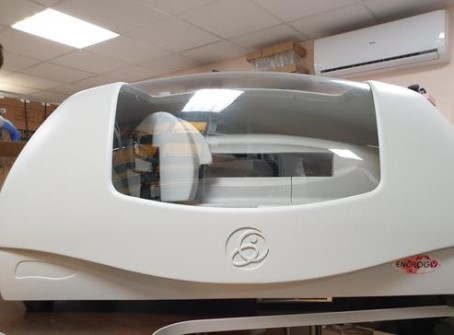

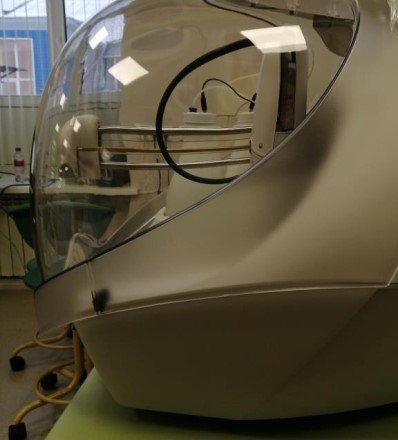

Рисунок 2 – Схема пломбировки от несанкционированного доступа, обозначение места
нанесения знака поверки
Место нанесения
знака поверки
Место нанесения
знака поверки
Место нанесения
пломбы
Место нанесения
пломбы
Лист № 3
Всего листов 5
Программное обеспечение
Анализаторы лабораторные автоматические Y имеют автономное программное
обеспечение на базе ОС Windows XP SP2, Windows 7, Windows 10.
Основными функциями автономного ПО анализаторов лабораторных автоматиче-
ских Y с принадлежностями является управление работой анализатора, просмотр резуль-
татов, изменение настроечных параметров анализатора, передача и хранение данных.
Структура программного обеспечения имеет древовидную форму и состоит из
разделов, прописанных в соответствующих главах руководства по эксплуатации анализа-
тора.
Защита ПО от преднамеренных и непреднамеренных изменений соответствует
уровню «средний» по Р 50.2.077-2014.
При нормировании метрологических характеристик учтено влияние программно-
го обеспечения.
MD5
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данныеЗначение
(признаки)
Идентификационное наименование ПОY15 (X.Y.Z)*Y25 (X.Y.Z)*
Номер версии (идентификационный 5.2.0 5.2.0
номер) ПО, не ниже
Цифровой идентификатор ПО 39E4E6FF08221E1259 4DB24153F70401AD4
CC2E20202BAB7A** BB404F8694E470A**
Алгоритм вычисления контрольной сум-MD5
мы исполняемого кода
*- X.Y.Z номер версии не ниже 5.2.0; ** - контрольная сумма указана для версии 5.2.0
Метрологические и технические характеристики
Таблица 2 – Метрологические характеристики
ОпределяемыеХарактеристики
компонентыДиапазон измерений массовойПределы допускаемой
концентрации, г/дм
3
относительной погрешности, %*
Винная кислотаот 0,06 до 6,00
15
Полифенолыот 0,06 до 3,00
10
Глицерин от 0,24 до 20,00
15
Железо от 0,0001 до 0,03
10
Медь от 0,0004 до 0,007
10
* - метрологическая характеристика приведена для контрольных водных растворов опре-
деляемых компонентов, без предварительного разведения образцов
а) Y15б) Y25

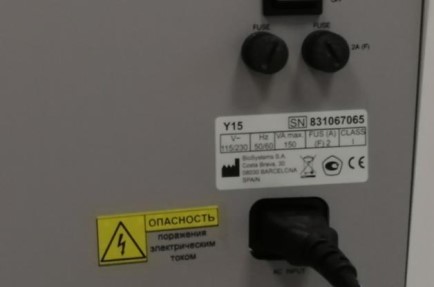

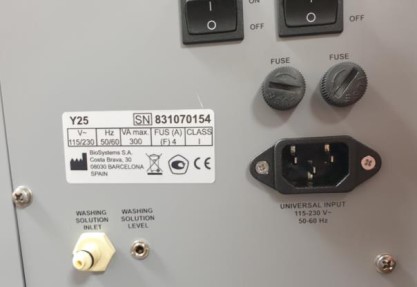

Рисунок 3 – Места, способы и формат нанесения заводских номеров или буквенно-цифровых
обозначений, однозначно идентифицирующих каждый экземпляр средств измерений.
Место нанесения
заводских номеров
Место нанесения
заводских номеров
Лист № 4
Всего листов 5
от +10 до +35
от 35 до 85
от 84 до 106,7
Таблица 3 - Основные технические характеристики
Наименование характеристики
Значение
Y15 Y25
150 240
от 125 до 230от 125 до 230
200350
670695
615510
840 1080
4573
Количество одновременно производимых исследований,
тестов/ч, не более
Напряжение от сети переменного тока с частотой (50/60)
Гц, В
Потребляемая мощность от сети, В·А, не более
Габаритные размеры, мм, не более:
-глубина
-высота
-длина
Масса, кг, не более
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность воздуха, %
- диапазон атмосферного давления, кПа
Средний срок службы, лет
Наработка на отказ, ч, не менее
5
10 000
Знак утверждения типа
наносится на корпус анализаторов в виде клеевой этикетки и на титульный лист
Руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
Наименование
Обозначение
Анализатор лабораторный автоматический
Инструкция по распаковке
Сертификат проверки
Лоток для образцов
Лоток для реагентов
Реакционный ротор
Адаптер первичных пробирок
Пустая емкость для моющего раствора
Руководство по установке и обслуживанию
Сетевой кабель (европейский)
Сетевой кабель (американский)
USB кабель
Предохранители
Металлический мандрен для прочисти иглы
2 мм шестигранный ключ
2,5 мм шестигранный ключ
Вторичные пробирки
Трубки емкости моющей системы с поплавком
Лампа галогеновая 12В 20Ватт
Лампа галогеновая 6В 10Ватт
Игла дозирующая
Руководство по эксплуатации
Методика поверки
Y15 / Y25
--------
-
-
-
-
-
-
-
-
-
-
-
-
-
МП-244-
0012-2020
Количество
Y15Y25
1 шт.1 шт.
1 шт.1 шт.
1 шт.1 шт.
3 шт.3 шт.
3 шт.2 шт.
5 шт.10 шт.
80 шт.80 шт.
1 шт.1 шт.
1 шт.1 шт.
1 шт.1 шт.
1 шт.1 шт.
1 шт.1 шт.
2 шт.2 шт.
1 шт.1 шт.
1 шт.1 шт.
-1 шт.
1000 шт.1000 шт.
-1 шт.
-1 шт.
1 шт.-
1 шт.1 шт.
1 шт.1 шт.
1 экз.1 экз.
Лист № 5
Всего листов 5
Сведения о методиках (методах) измерений
приведены в разделе 9, п.9.1 – 9.4 документа «Анализаторы лабораторные автоматические
Y15. Руководство по эксплуатации» и в разделе 3, п.3.1 – 3.4 документа «Анализаторы
лабораторные автоматические Y25. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к анализа-
торам лабораторным автоматическим Y
Техническая документация компании «BioSystems S.A.», Испания
