Комплексы измерительные контроля дымовых и выхлопных газов "АСКВГ/ПЭК-3000", ГРСИ 81968-21
Номер госреестра:
81968-21
Наименование СИ:
Комплексы измерительные контроля дымовых и выхлопных газов
Обозначение типа:
"АСКВГ/ПЭК-3000"
Производитель:
Общество с ограниченной ответственностью "НАУЧНО-ТЕХНИЧЕСКИЙЦЕНТР "ЭНЕРГОАВТОМАТИЗАЦИЯ" (ООО "НТЦ "ЭНЕРГОАВТОМАТИЗАЦИЯ"), Республика Башкортостан, г. Уфа
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.06.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «18» июня 2021 г. № 1059
Лист № 1
Регистрационный № 81968-21Всего листов 12
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерительные контроля дымовых и выхлопных газов «АСКВГ/ПЭК-
3000»
Назначение средства измерений
Комплексы измерительные контроля дымовых и выхлопных газов «АСКВГ/ПЭК-3000»
(далее - комплексы) предназначены для:
- непрерывных автоматических измерений массовой (объемной) концентрации загряз-
няющих веществ: диоксида серы, оксида углерода, оксида азота, диоксида азота, твердых
(взвешенных) частиц, а также объемной доли кислорода, паров воды и параметров (скорость,
объемный расход, температура, абсолютное давление) в дымовых и выхлопных газах топли-
восжигающих установок.
- расчета массовых и валовых выбросов загрязняющих веществ, в том числе суммы ок-
сидов азота NO
х
(в пересчете на NO
2
);
- автоматического сбора, обработки, визуализации, хранения полученных данных,
представления полученных результатов в различных форматах;
- передачи по запросу накопленной информации на внешний удаленный компьютер
(сервер).
Описание средства измерений
Комплексы состоят из средств измерений:
Принцип действия средств измерений комплексов основан на следующих методах изме-
рения:
1) всех компонентов (кроме кислорода) – спектроскопия в ИК- и УФ- областях,
2) кислорода – парамагнитный;
3) температуры – терморезисторный (платиновый термометр сопротивления) или термо-
электрический эффект (при применении термопары);
4) давления – тензорезистивный;
5) скорости газа – ультразвуковой или по перепаду давления;
6) твердые (взвешенные) частицы – оптический (по интенсивности рассеянного света);
7) влажность – сорбционный.
Комплексы являются стационарными автоматическими многоканальными (включают-
газоаналитические каналы, канал содержания взвешенных (твердых) частиц, каналы измерения
параметров газового потока) изделиями и состоят из двух уровней технологического и произ-
водственного.
Технологический уровень комплексов состоит из расходомера, пробоотборного зонда,
пылемера, датчиков давления и температуры, располагаемых непосредственно на дымовой
трубе, и установки проведения измерений (далее - УПИ), которая представляет собой обогрева-
емый шкаф с газоаналитической установкой, коммутационным и контроллерным оборудовани-
ем. Комплекс может использовать сигналы с уже существующих на объекте датчиков.
Производственный уровень включает автоматизированное рабочее место эколога (АРМ) и
сервер, которые могут быть совмещены. Производственный уровень комплекса может быть реали-
зован на базе уже существующего сервера. Связь между уровнями осуществляется по стандартным
протоколам TCP/IP, ModBus RTU с использованием интерфейсов Ethernet и RS-485.
Лист № 2
Всего листов 12
В технологический уровень комплекса входят следующие средства измерений:
– блок измерительный газовых компонентов (газоанализаторы GMS800, регистрацион-
ный номер 46284-10);
– расходомеры Deltaflow модели DF 44 (регистрационный номер 60848-15) и расходо-
меры газа ультразвуковые FLOWSIC 100 (регистрационный номер 43980-10);
– датчики абсолютного давления Метран-150 моделей Метран-150TA, Метран-150TAR
(регистрационный номер 32854-13); преобразователи абсолютного давления измерительные
АИР -20/М2 (регистрационный номер 63044-16);
– преобразователи температуры Метран-281, Метран-281-Ex (регистрационный номер
23410-13) и преобразователи термоэлектрические ТП модификации ТП-0198 (регистрационный
номер 61084-15);
– термогигрометр искробезопасный HMT 360 исполнение HMT 368 (регистрационный
номер 72751-18);
– анализаторы пыли DUSTHUNTER модели SВ100.
Процесс измерения содержаний веществ заключается в отборе и подготовке пробы, ее
транспортировке и последующем анализе.
Непосредственно на дымоходе установлены расходомер, датчики давления и темпера-
туры, пылемер и пробоотборный зонд. Проба проходит через пробоотборный зонд и обогрева-
емую линию транспортирования.
По линии транспортирования проба при помощи компрессора модели P2.2, создающе-
го принудительный поток газа в газовой магистрали, поступает в обогреваемый шкаф УПИ, в
котором расположены:
- измеритель влажности (термогигрометр HMT 368);
- охладитель модели EGK2Ex для удаления влаги и последующего сброса образовав-
шегося конденсата по линии удаления конденсата, охладитель поддерживает постоянную тем-
пературу (точку росы – от плюс 3 до плюс 5
о
C), отображаемую на дисплее;
- газоанализатор GMS800;
- система программируемого управления и мониторинга с использованием комплекса
измерительно-вычислительного на базе устройств программируемого управления «Regul R200»
(регистрационный номер 63776-16).
Обогреваемый шкаф оснащен системой кондиционирования воздуха, отопления и
освещения. Для защиты от несанкционированного доступа шкаф Комплекса закрывается на за-
мок.

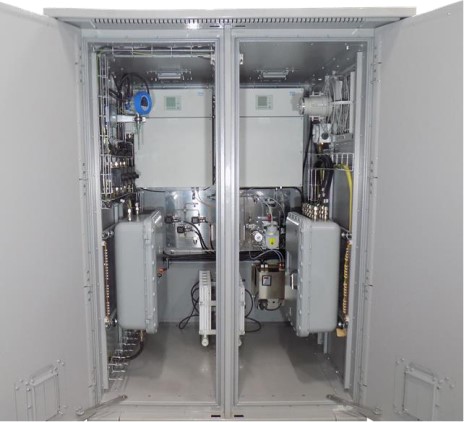

Общий вид внутреннего пространства шкафа комплекса «АСКВГ/ПЭК-3000» приведен
на рисунке 1.
Рисунок 1 – Общий вид внутри обогреваемого шкафа с элементами комплекса
Лист № 3
Всего листов 12

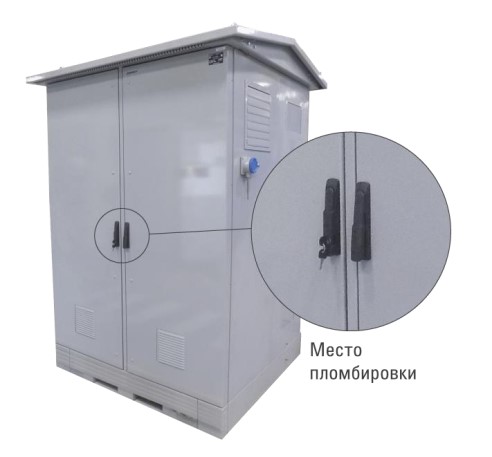

Общий вид шкафа комплекса «АСКВГ/ПЭК-3000» и схема пломбировки приведены на
рисунке 2.
Рисунок 2 – Общий вид шкафа и схема пломбировки
Передача измерительной информации от элементов комплекса к программируемому
логическому контроллеру осуществляется:
– от ультразвукового расходомера, пылемера, газоанализаторов в цифровой форме по
протоколу Modbus;
– от расходомера Deltaflow, датчиков давления и термопреобразователей в виде уни-
фицированного сигнала постоянного тока от 4 до 20 мА.
На технологическом уровне комплекс выполняет следующие основные функции:
– принудительный отбор пробы дымовых газов;
– очистку пробы от загрязнений и подготовку пробы к анализу в соответствии со спе-
цификацией газоанализатора;
– транспортировку пробы с помощью подогреваемой линии с автоматическим контро-
лем температуры;
– измерение относительной влажности и температуры дымового газа;
– расчет объемной доли паров воды в дымовом газе;
– измерение массовой концентрации определяемых компонентов;
– измерение температуры, давления, скорости потока и массовой концентрации твер-
дых (взвешенных) частиц непосредственно в дымовой трубе;
– приведение результатов измерений к нормальным условиям (0
о
С и 101,3 кПа, сухой
газ);
– усреднение результатов измерений за 20 мин, час, сутки, месяц и год;
– расчет массовых выбросов загрязняющих веществ в атмосферу в г/с, г/ч, кг/сут, и ва-
ловых выбросов т/год, в том числе суммы оксидов азота NO
х
(в пересчете на NO
2
);
– сбор, хранение и передачу по запросу накопленной информации за отчетный период
на внешний удаленный компьютер (сервер).
Результаты измерений от всех измерительных каналов передаются на программируе-
мый логический контроллер Комплекса. Программируемый логический контроллер проводит
преобразование, обработку и осуществляет передачу на производственный уровень: на сервер,
где полученные данные архивируются и отправляются на персональный компьютер (ПК) под
управлением ОС семейства Microsoft Windows.
Обмен данными между программируемым логическим контроллером, удаленным сер-
вером и персональным компьютером осуществляется в цифровой форме по технологии OPC
DA.
Лист № 4
Всего листов 12
ПК представляет собой автоматизированное рабочее место (АРМ) оператора, основные
функции которого:
– отображение текущих результатов измерений;
– отображение расчетных данных;
– представление на мнемосхеме состояния основных узлов Комплекса, таких как насо-
сы, клапаны и т.п.;
– управление в ручном режиме элементами Комплекса;
– отображение предаварийных и аварийных состояний, квитирование состояний;
– настройки установок предаварийных и аварийных состояний;
– формирование и вывод на печать отчетных документов;
– передача показателей выбросов в государственный реестр объектов, оказывающих
негативное воздействие на окружающую среду.
Нанесение знака поверки на комплексы не предусмотрено, знак поверки наносится на
свидетельство о поверке.
Программное обеспечение
Программное обеспечение (ПО) Комплекса состоит из трех уровней:
– уровень встроенного ПО технических средств Комплекса (газоанализатора, расходо-
мера, пылемера);
– уровень встроенного прикладного ПО программируемого логического контроллера
Regul R200;
– серверный уровень – ПО на базе SCADA-системы.
Встроенное ПО технических средств Комплекса специально разработано изготовителя-
ми соответствующих технических средств и обеспечивает передачу измерительной информа-
ции в контроллер Комплекса.
Встроенное прикладное ПО программируемого логического контроллера производит
прием, преобразование и обработку результатов измерений, является метрологически значи-
мым. ПО логического контроллера реализует следующие расчетные алгоритмы:
– обработку токового сигнала (4–20 мА) от датчиков и измерительных преобразователей
с аналоговым выходным сигналом;
– обработку цифровых сигналов от газоанализаторов, расходомера и пылемера;
– приведение результатов измерений расхода дымовых газов к нормальным условиям;
– расчет массовых выбросов загрязняющих веществ в атмосферу в г/с, г/ч, кг/сут, и ва-
ловых выбросов т/год;
– настройки установок предаварийных и аварийных состояний;
– сравнение результатов измерений с заданными пороговыми уставками.
Автономное ПО SCADA обеспечивает выполнение следующих функций:
– отображение текущих результатов измерений и просмотр архива;
– управление в ручном режиме элементами Комплекса;
– отображение предаварийных и аварийных состояний, квитирование состояний;
– функция автоматической и ручной «заморозки» архивирования показаний в аварийных
режимах и на время проведения сервисных работ;
– передача данных на удаленный сервер.
Автономное ПО является метрологически значимым.
Влияние встроенного программного обеспечения учтено при нормировании метрологи-
ческих характеристик измерительных каналов Комплекса.
Уровень защиты – «средний» по Р 50.2.077-2014.
Идентификационные данные ПО комплекса приведены в таблице 1.
Лист № 5
Всего листов 12
Идентификационные данные (признаки)
Таблица 1 – Идентификационные данные ПО
Значения
ПО контроллераавтономное ПО
ПО1)
Идентификационное наименование ПОASKVG_PLCASKVG_SCADA
Номер версии (идентификационный номер)
1155 3.9_v1
Цифровой идентификатор ПО2)8BAA
87
B
9
E
42498EB66
EA
1
84EC0BF486A9E10
ПО
Алгоритм расчёта цифрового идентификатора
C
R
CMD5
1)
Номер версии ПО должен быть не ниже указанного в таблице.
2)
Значения контрольных сумм, указанные в таблице, относятся только к файлам ПО указанных
версий.
Метрологические и технические характеристики
Измерительный
канал
(определяемый
компонент или
параметр)
SO
2
4)
SO
2
4)
NO
NO
2
CO
Таблица 2 – Метрологические характеристики измерительных газоаналитических каналов (с
устройством отбора и подготовки пробы)
Диапазон показанийДиапазон измерений
1)
Пределы допускаемой
основной погрешно-
сти, %
приведен- относи-
ной
3)
тельной
от 0 до 500--
от 0 до 1000--
±8 -
±8 –
–±8
±8 –
–±8
±6 –
от 0 до 300--
от 0 до 1000--
от 0 до 500-
от 0 до 750-
св. 20 до 75
массовойобъемноймассовойобъемной
концентра- доли, % концентрации
2)
, доли, %
ции, мг/м
3
мг/м
3
от 0 до 75- от 0 до 75 включ.-
от 0 до 100 включ.
св.100 до 500
от 0 до 500 включ.
св.500 до 1000
от 0 до 1000
от 0 до 5000-включ.-
св.1000 до 5000
от 0 до 25- от 0 до 25 включ.-
от 0 до 100 включ.
св.100 до 300
от 0 до 300 включ.
св.300 до 1000
от 0 до 50 от 0 до 50 включ.-
от 0 до 100 включ.
св.100 до 500
от 0 до 200 включ.
св.200 до 750
от 0 до 75-
от 0 до 20 включ.
-
–±6
±10 -
±8–
– ±8
±8–
– ±8
±10 -
±8 –
–±8
±8 –
–±8
±8 –
–±6
±6 –
от 0 до 100
от 0 до 500-включ.-
св. 100 до 500
от 0 до 200
от 0 до 750-включ.-
св. 200 до 750
–±6
±6 –
–±6
Лист № 6
Всего листов 12
ныйкан
Пределы допускаемой
O-от 0 до 25-
Продолжение таблицы 2
Из
м
ерител
ь
-
ал
Диапазон показанийДиапазон измерений
1)
осно
в
ной погрешности, %
(определяемыймассовойобъемной массовойобъемной до- приведен-относи-
компонент или концентра- доли, % концентра- ли, % ной
3)
тельной
параметр) ции, мг/м
3
ции
2)
, мг/м
3
от 0 до 5 включ.±4–
2
св.5 до 25–±4
1)
Конкретные компоненты и диапазоны измерений определяются при заказе и указываются в
паспорте на комплекс. При отличии верхнего значения 2-го диапазона измерений от указанных в
таблице, выбирают тот диапазон, который включает это верхнее значение.
Номинальная цена единицы наименьшего разряда измерительных каналов:
0,1 мг/м
3
- для всех компонентов (кроме О
2
и Н
2
О) в диапазоне от 0 до 25 мг/м
3
; 1 мг/м
3-
для
остальных диапазонов; твердые (взвешенные) частицы 0,1 мг/м
3
, 0,01 % об.- для О
2
.
2)
Пересчет значений массовой концентрации загрязняющих веществ С из мг/м
3
в объемную до-
лю Х в млн
-1
, проводят по формуле: X = C·Vm/М, где М – молярная масса компонента, г/моль,
V
m
– молярный объем газа-разбавителя – азота или воздуха, равный 22,4 при условиях (0
о
С и
101,3 кПа в соответствии с РД 52.04.186-89), дм
3
/моль.
3)
Приведенная к верхнему пределу диапазона измерений.
4)
Газоанализатор GMS800 различных модификаций.
Таблица 3 – Метрологические характеристики измерительного канала твердых (взвешенных)
частиц
(определяемый
Пределы допускаемой
1)
Из
м
ерител
ь
н
ы
й
ка
нал
ДиапазонДиапазон измере- основной погрешности, %
компонент или параметр)
п
о
к
а
зан
и
й ний
приведен-относи-
нойтельной
св. 10 до 200-2
Массовая концентрация, мг/м
3
от 0 до 200
о
т
0
д
о
10
вкл
юч
.±25
±
-
5
Коэффициент светопропускания, %от 0 до 100 от 5 до 95 - ±5
1)
Приведенная к верхнему пределу диапазона измерений.
Значение
Для газоаналитических каналов:
Предел допускаемой вариации показаний, в долях от предела допускаемой ос-
новной погрешности
Пределы допускаемого изменения выходного сигнала за 24 ч непрерывной ра-
боты, в долях от пределов допускаемой основной погрешности
Пределы дополнительной погрешности от влияния неизмеряемых компонентов
в анализируемой газовой смеси, в долях от предела допускаемой основной по-
грешности
0,5
±0,5
±0,5
Для газоаналитических каналов и канала измерений твердых (взвешенных) ча-
стиц:
Пределы допускаемой дополнительной погрешности при изменении темпера-
туры окружающей среды на каждые 10°С от номинального значения темпера-
туры +20 С в пределах условий эксплуатации, в долях от пределов допускаемой
основной погрешности
для газоаналитических каналов
для канала измерений твердых (взвешенных) частиц (веществ)
±0,5
±0,2
Таблица 4 – Метрологические характеристики измерительных каналов комплекса
Наименование характеристики
Лист № 7
Всего листов 12
Наименование характеристики
от +15 до +25
от 30 до 80
от 98 до 104,6
Продолжение таблицы 4
Значение
от 30 до 120
300
Диапазон времени прогрева (в зависимости от комплектации комплекса), мин
Предел допускаемого времени установления выходного сигнала (Т
0,9
), с
Нормальные условия измерений:
- температура окружающего воздуха, °C
- относительная влажность окружающего воздуха, %
- диапазон атмосферного давления, кПа
SO
NO
NO
NO
(в пересчете на
2
NO )
CO
Таблица 5 – Диапазоны измерений и пределы допускаемой погрешности газоаналитических ка-
налов и канала измерений твердых (взвешенных) частиц комплекса в условиях эксплуатации
ИзмерительныйПределы допускаемой
канал Диапазон измерений
1)
погрешности, %
(определяемыймассовой концентрации, мг/м
3
приведенной
2)
относительной
компонент)
от 0 до 35 включ.±25-
св.35 до 75
-±(36,4–0,325
С)
1)
от 0 до 50 включ. ±25 -
св.50 до 500-
±(26,5–0,029
С)
1)
2
от 0 до 120 включ. ±25 -
св.120 до 1000-±(26,8–0,0148
С)
1)
от 0 до 450 включ.±25-
св.450 до 5000-±(26,3–0,003
С)
1)
от 0 до 15 включ. ±25 -
св.15 до 25-±(40–С)
1)
от 0 до 50 включ. ±25 -
св.50 до 300-±(27,6–0,052
С)
1)
от 0 до 250 включ. ±25 -
св.250 до 1000-±(29,3–0,017
С)
1)
от 0 до 30 включ. ±25 -
св.30- до 50-±(40–0,5
С)
1
от 0 до 50 включ.±25
-
2
св.50 до 500-±(26,5–0,029
С)
1)
от 0 до 100 включ. ±25 -
св.100 до 750-
±(27,0–0,02
С)
1)
от 0 до 50 включ. ±25 -
св. 50- до 90-±(41,2–0,325
С)
1
х
от 0 до 125 включ. ±25 -
3)
св.125 до 1000-±(26,8–0,015
С)
1)
от 0 до 500 включ. ±25 -
св.500 до 2200-±(28,8–0,008
С)
1)
от 0 до 35 вкл. ±25 -
св. 35 до 75 вкл.-±(36,4–0,325
С)
1)
от 0 до 35 вкл. ±25 -
св. 35 до 500 вкл.-±(26,2–0,034
С)
1)
Лист № 8
Всего листов 12
в. 75 до 750 вк-
Продолжение таблицы 5
ИзмерительныйПределы допускаемой
канал Диапазон измерений
1)
погрешности, %
(определяемыймассовой концентрации, мг/м
3
приведенной
2)
относительной
компонент)
CO
с
от 0 до 75 вкл.
л
±25
±(26,8–0,024
С)
1)
Твердые (взвешен- от 0 до 10 включ. ±25 -
ные) частицысв. 10 до 200-±25
1)
С- измеренное значение массовой концентрации, мг/м
3
.
2)
Приведенная к верхнему пределу диапазона измерений.
3)
Сумма оксидов азота NO
x
(в пересчете на NO
2
) является расчетной величиной.
Массовая концентрация оксидов азота (С
NOх
) в пересчете на NO
2
рассчитывается по форму-
ле: С
NOх
=С
NO2
+1,53·С
NO
где С
NO2
и С
NO
— измеренные значения массовой концентрации диоксида азота и оксида
азота, мг/м
3
, соответственно.
Объемный
расход
2)
от 7,2·10
2
до
2,2·10
5
м
3
/ч
±3 %
(отн.)
±7 % (отн.)
Flowsic100
(43980-10)
-
±3 % (отн.)
Объемный
расход
3)
Расчет
от 1,1·10
5
до
43·10
6
м
3
/ч
-
Абсолютное
давление
Тензоре-
зистив-
ный
от 0 до 102
кПа
±0,5 %
(привед.)
±2 % (привед.)
6)
АИР-20
(63044-16)
Абсолютное
давление
от 0 до 1000
кПа
±1,0 % (привед.)
6)
Температура
Термо-
электри-
ческий
от -40 до +1250
о
С
-
±5
о
С (абс.)
8)
ный канал
(определяемый
параметр)
Диапазон
измерений
опуск
Пределы
Таблица 6 – Диапазоны измерений и пределы допускаемой погрешности измерительных кана-
лов параметров газового потока в условиях эксплуатации
Пределы
Тип прибора
Измерител
ь
-
Метод
д
емой
а-
допускаемой
(регистрацон- измере-
1)
основной погрешности
ный номер)нийпогреш-в условиях экс-
ности
7)
плуатации
Deltaflow мо-
дели DF-44
(60848-15)
Скорость
газового потока
По пере-
паду
давления
Ультра-
звуковой
от 0,3 до 120
м/с
±
v
2
(
S
)
2
%
(отн.)
4)
Метран-150 мо-
делей Метран-
150TA, Метран-
150TAR
(32854-13)
Тензоре-
зистив-
ный
ТП-0198
Исполнение
ТХА (К)
КД 1
(61084-15)
Лист № 9
Всего листов 12
-±25 % (привед.)
±25 % (отн.)
Продолжение таблицы 6
HMT 360Объемная доляот 3 до 10
6)
исполнениепаров воды
5)
-включ.
HMT 368 (Н
2
О) св.10 до 30
1)
Диапазоны измерений и перечень измеряемых компонентов определяются при заказе.
2)
При скорости газового потока от 5 до 40 м/с и диаметре газохода от 0,2 до 15 м.
3)
При диаметре газохода от 0,14 до 11,3 м.
4)
Объемный расход дымовых газов (влажных) в устье источника загрязнения рассчитывает-ся
как произведение скорости дымовых газов и площади сечения газохода. Пределы допус-
каемой относительной погрешности расчета объемного расхода в рабочих условиях опреде-
ляются по приведенной в таблице формуле, где δ
v
- относительная погрешность измерения
скорости газового потока δ
s
– относительная погрешность допускаемая расходомером при
вычислении площади сечения газохода.
5)
Расчетное значение
Номинальная цена единицы наименьшего разряда измерительных каналов: температуры
0,1
о
С, давления 0,1 кПа, скорости 0,01 м/с, расхода 1 м
3
/ч, паров Н
2
О 0,1 % об.
6)
Приведенные к верхнему пределу диапазона измерений.
7)
Нормальные условия измерений:
- температура окружающего воздуха, °Cот +15 до +25
- относительная влажность окружающего воздуха, % от 30 до 80
- диапазон атмосферного давления, кПаот 98 до 104,6
8)
Пределы допускаемого отклонения ТС от НСХ ,°С
от 207 до 253
от 10,5 до 42,4
от 18 до 42
от -60 до +50
от 84 до 106,7
95
Таблица 7 – Основные технические характеристики комплекса
Наименование характеристики
Значение
Напряжение питания от сети переменного тока частотой (50±1) Гц, В:
- газоанализаторы GMS800, расходомеры Flowsic100 и Deltaflow DF44,
пылемеры DUSTHUNTER модели SВ100, обогреваемая линия пробоотбо-
ра;
- датчики давления Метран-150 TA, Метран-150TAR; преобразователи
давления измерительные АИР -20/М2;
- термопреобразователи Метран-281 и ТП-0198, термогигрометр искро-
безопасный HMT 360 исполнение HMT 368
Напряжение питания постоянного тока для выходного сигнала от 4
до 20 мА, В
от 16 до 28
Потребляемая мощность комплекса, кВт, не более
Средняя наработка на отказ в условиях эксплуатации, с учетом техниче-
ского обслуживания, ч (при доверительной вероятности Р=0,95)
5,5
24000
Средний срок службы, лет
10
Условия эксплуатации:
- диапазон температуры окружающего воздуха,
о
С
- диапазон атмосферного давления, кПа
- относительная влажность окружающего воздуха (при температуре плюс
35
о
С и (или) более низких температурах (без конденсации влаги), %,
не более
Лист № 10
Всего листов 12
Условия эксплуатации (внутри обогреваемых шкафов):
- диапазон температуры,
о
С
- относительная влажность (без конденсации влаги), %, не более
- диапазон атмосферного давления, кПа
от +15 до +30
95
от 84 до 106,7
Параметры анализируемого газа:
- температура, °С, не более
- объемная доля trial воды (при температуре не более + 200°С, без кон-
денсации влаги), %, не более
+1250
30
от +110 до +180
Продолжение таблицы 7
Диапазон температур
1)
пробоотборного зонда с обогреваемой линией, °С
1)
Температура определяется при заказе для конкретного объекта. Допускается температура
+80 °С при условиях объемной доли воды не более 15 % и массовой концентрация диоксида
серы не более 800 мг/м
3
Наименование
Шкаф обогреваемый
Таблица 8 – Габаритные размеры и масса
Габаритные размеры
1)
, мм, не
более
Масса
1)
, кг,
не более
длинаширинавысота
12777241945550
Пробоотборный зонд
40740029730
1)
Определяется при заказе комплекса для конкретного объекта
Знак утверждения типа
наносится на табличку, закрепленную на дверце шкафа с контроллером методом наклейки, и на
титульный лист Руководства по эксплуатации типографским методом.
Комплектность средства измерений
Обозначение
Количество
ВТПН.413312.001 ТУ
1 комплект
-
-
1 комплект
1 комплект
Таблица 9 – Комплектность комплекса
Наименование
Комплекс измерительный контроля дымовых и выхлоп-
ных газов «АСКВГ/ПЭК-3000» в составе:
Установка проведения измерений УПИ
1)
Расходомеры Deltaflow и расходомеры газа ультразвуко-
вой Flowsic100
2)
Датчики Метран-150 моделей Метран-150TA, Метран-
150TAR или
преобразователи давления измерительные АИР -20/М2
-
1 комплект
1 комплект
1 комплект
1 комплект
1 комплект
1 комплект
Преобразователи температуры Метран-281, Метран-281--
Ex (регистрационный номер 23410-13) и преобразователи
термоэлектрические ТП модификации ТП-0198
Анализатор пыли DUSTHUNTER модели SВ100-
Сервер СКМ-
АРМ эколога-
Программное обеспечение:
Встроенное ПО программируемого логического кон-ASKVG_PLC
троллера Regul R200
ПО на базе SCADA-системыASKVG_SCADA
1 комплект
Лист № 11
Всего листов 12
Продолжение таблицы 9
Документация:
Руководство по эксплуатацииВТПН.413312.001РЭ1 экз.
Руководство оператораВТПН.413312.001РО1 экз.
Формуляр ВТПН.413312.001ФО1 экз.
Методика поверки МП-242- 2365-20201 экз.
Паспорта на составные части комплекса - 1 комплект
1)
Состав УПИ определяется при заказе системы для конкретного объекта с учетом СИ, приве-
денных в таблицах 2 и 5
2)
Для температуры эксплуатации не более +180
о
С
Сведения о методиках (методах) измерений
приведены в документе «Комплекс измерительный контроля дымовых и выхлопных газов
«АСКВГ/ПЭК-3000». Руководство по эксплуатации» ВТПН.413312.001РЭ, раздел 3.
Нормативные и технические документы, устанавливающие требования к комплексам
измерительным контроля дымовых и выхлопных газов «АСКВГ/ПЭК-3000»
Приказ Минприроды России № 425 от 07.12.2012 «Об утверждении перечня измерений,
относящихся к сфере государственного регулирования обеспечения единства измерений и вы-
полняемых при осуществлении деятельности в области охраны окружающей среды, и обяза-
тельных метрологических требований к ним, в том числе показателей точности измерений»
Приказ Росстандарта от 27.11.2018 г. № 2517 Об утверждении Государственной пове-
рочной схемы для средств измерений спектральных, интегральных, редуцированных коэффи-
циентов направленного пропускания, диффузного и зеркального отражений и оптической
плотности в диапазоне длин волн от 0,2 до 20,0 мкм
Приказ Росстандарта от 14.12.2018 г. № 2664 Об утверждении Государственной пове-
рочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных
средах
Приказ Росстандарта от 25.11.2019 г. № 2815 Об утверждении Государственной пове-
рочной схемы для средств измерений скорости воздушного потока
Приказ Росстандарта № 2900 от 06.12.2019 г. Об утверждении Государственной пове-
рочнойсхемыдлясредствизмеренийабсолютногодавлениявдиапазоне
1∙10
-1
- 1∙10
7
Па
ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений
дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений тем-
пературы
ГОСТ Р 8.958-2019 Государственная система обеспечения единства измерений.
Наилучшие доступные технологии. Автоматические измерительные системы для контроля
вредных промышленных выбросов. Методы и средства испытаний
ГОСТ Р 8.959–2019 Государственная система обеспечения единства измерений.
Наилучшие доступные технологии. Автоматические измерительные системы для контроля
вредных промышленных выбросов. Методика поверки
ГОСТ Р 8.960-2019 Государственная система обеспечения единства измерений.
Наилучшие доступные технологии. Метрологическое обеспечение автоматических измери-
тельных систем для контроля вредных промышленных выбросов. Основные положения
ГОСТ Р ИСО 10396-2012 Выбросы стационарных источников. Отбор проб при автома-
тическом определении содержания газов
ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных вы-
бросов. Общие технические условия
ВТПН.413312.001 ТУ Комплексы измерительные контроля дымовых и выхлопных га-
зов «АСКВГ/ПЭК-3000». Технические условия
Лист № 12
Всего листов 12
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 23222-02 | Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления | ПИТ | ЗАО НПП "Центравтоматика", г.Воронеж | 2 года | Перейти |
| 41618-09 | Установка для насыщения газов водяными парами | УТА-1 | ЗАО "Термоавтоматика", г.Мытищи | 1 год | Перейти |
| 74245-19 | Комплексы программно-аппаратные измерения скорости движения транспортных средств по видеокадрам и радиолокацией | ИНТЕГРА-КДД-СВК | ЗАО "Интегра-С", г.Москва | 2 года | Перейти |
| 15860-12 | Рулетки измерительные металлические | Р10УЗГ, Р20УЗГ | Киевское опытно-производственное предприятие "Контакт" УТОГ, Украина, г.Киев | 1 год | Перейти |
| 53192-13 | Комплексы программно-аналитические спектрофотометрические | КАНАС | ГНУ "Объединенный институт энергетических и ядерных исследований - Сосны" НАН Беларуси, Беларусь, г.Минск | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
