Номер госреестра:
81947-21
Наименование СИ:
Трансформаторы напряжения
Обозначение типа:
НКФ
Производитель:
Запорожский завод высоковольтной аппаратуры (ЗЗВА), Украина, г. Запорожье
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
НКФ-110-83 У1: №№ 80, 1546, 1636; НКФ-220-58 У1: №№ 52356, 52646, 52685, 52705, 52743, 52776
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «18» июня 2021 г. № 1059
Лист № 1
Регистрационный № 81947-21Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения НКФ
Назначение средства измерений
ТрансформаторынапряженияНКФ(далеепотексту–трансформаторы)
предназначены для передачи сигналов измерительной информации средствам измерений,
устройствам защиты, автоматики, сигнализации и управления в электрических цепях
переменного тока промышленной частоты.
Описание средства измерений
Принцип действия трансформаторов заключается в преобразовании напряжения
промышленной частоты в напряжение для измерений, а также для обеспечения
гальванического разделения измерительных приборов от цепи высокого напряжения.
ТрансформаторыизготовленывдвухмодификацияхНКФ-110-83 У1и
НКФ-220-58 У1.
К трансформаторам напряжения данного типа относятся:
- трансформаторы напряжения НКФ-110-83 У1 с заводскими номерами: 80, 1546,
1636;
- трансформаторы напряжения НКФ-220-58 У1 с заводскими номерами: 52356,
52646, 52685, 52705, 52743, 52776.
Трансформаторы напряжения НКФ-110-83 У1 состоят из одного блока, – из двух
блоков. Каждый блок состоит из активной части (магнитопровода с обмотками),
установленной на основании. На активную часть надета фарфоровая покрышка, наполненная
трансформаторным маслом и закрытая маслорасширителем. Электрическое соединение
блоков между собой осуществляется перемычками, соединяющими вводы на крышке
маслорасширителя нижнего блока и на дне верхнего блока.
Заводские номера нанесены на шильдик трансформаторов методом холодной
штамповки.
Знак поверки наносится на свидетельство о поверке и(или) паспорт в соответствии с
действующим законодательством.
Общий вид трансформаторов представлен на рисунках 1 и 2. Пломбирование
трансформаторов не предусмотрено.
Лист № 2
Всего листов 3

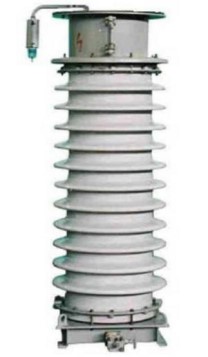

Рисунок 1 – Общий вид трансформаторов

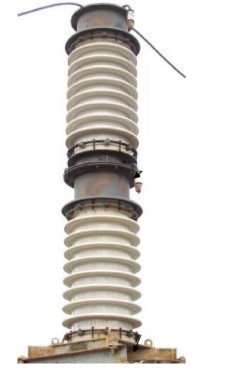

напряжения НКФ-110-83 У1
Рисунок 2 – Общий вид трансформаторов
напряжения НКФ-220-58 У1
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Наименование характеристики
100/√3
Номинальная частота, Гц
400
Таблица 1 – Метрологические характеристики
Значение
НКФ-110-83 У1НКФ-220-58 У1
110/√3220/√3
Номинальноенапряжениепервичной
обмотки U
1ном
, кВ
Номинальноенапряжениевторичной
обмотки U
2ном
, В
обмотки
50
0,5
Классточностиосновнойвторичной
Номинальная
мощность
основной
вторичной
обмотки, В·А
Значение
Таблица 2 – Основные технические характеристики
Наименование характеристики
Условия эксплуатации:
- температура окружающей среды, °С
от -45 до +40
Знак утверждения типа
наносится на титульный лист паспорта трансформатора типографским способом.
Комплектность средства измерений
Таблица 3 – Комплектность трансформаторов
Наименование
Трансформатор напряжения
Трансформатор напряжения
Паспорт
Обозначение
НКФ-110-83 У1
НКФ-220-58 У1
-
Количество
3 шт.
6 шт.
9 экз.
Лист № 3
Всего листов 3
Сведения о методиках (методах) измерений
Трансформатор напряжения НКФ-110-83 У1. Паспорт. Заводской номер 80;
Трансформатор напряжения НКФ-110-83 У1. Паспорт. Заводской номер 1546;
Трансформатор напряжения НКФ-110-83 У1. Паспорт. Заводской номер 1636;
Трансформатор напряжения НКФ-220-58 У1. Паспорт. Заводской номер 52356;
Трансформатор напряжения НКФ-220-58 У1. Паспорт. Заводской номер 52646;
Трансформатор напряжения НКФ-220-58 У1. Паспорт. Заводской номер 52685;
Трансформатор напряжения НКФ-220-58 У1. Паспорт. Заводской номер 52705;
Трансформатор напряжения НКФ-220-58 У1. Паспорт. Заводской номер 52743;
Трансформатор напряжения НКФ-220-58 У1. Паспорт. Заводской номер 52776
Нормативныеитехническиедокументы,устанавливающиетребованияк
трансформаторам напряжения НКФ
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
