Спектрометры эмиссионные с индуктивно-связанной плазмой ICP-OES Agilent модели 5800 и 5900, ГРСИ 81901-21
Номер госреестра:
81901-21
Наименование СИ:
Спектрометры эмиссионные с индуктивно-связанной плазмой ICP-OES
Обозначение типа:
Agilent модели 5800 и 5900
Производитель:
Фирма "Agilent Technologies Bayan Lepas Free", Малайзия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
31.05.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «31» мая 2021 г. № 894
Лист № 1
Регистрационный № 81901-21Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Спектрометры эмиссионные с индуктивно-связанной плазмой ICP-OES Agilent
модели 5800 и 5900
Назначение средства измерений
Спектрометры эмиссионные с индуктивно-связанной плазмой ICP-OES Agilent модели
5800 и 5900 (далее – спектрометры) предназначены для измерения массовой концентрации
элементов в водных растворах, природных и сточных водах, продуктах питания, почвах,
металлах и их сплавах, геологических пробах, рудах, концентратах, нефти, нефтепродуктах и
отработанных смазочных маслах в соответствии с аттестованными методами (методиками)
измерений.
Описание средства измерений
Принцип действия спектрометров основан на регистрации спектров определяемых
элементов при попадании аэрозоля пробы в источник индуктивно-связанной плазмы, измерении
интенсивности спектральных линий атомов и ионов и определении массовой концентрации
элементов при помощи градуировочных характеристик.
Спектрометры состоят из источника возбуждения спектров, который обеспечивает
различные варианты наблюдения плазмы, полихроматора для разложения излучения в спектр,
детектора на основе CCD матрицы, обеспечивающего регистрацию всего спектра одновременно
или набора выделенных спектральных линий и блока электроники.
Спектрометры обеспечивают одновременное измерение обычных и гидридобразующих
элементов включая As, Se и Hg, исключая переключение режимов работы спектрометра и
сокращая общее время анализа. Спектрометр имеет возможность выбора методов коррекции
фона от традиционного вне пика до уникального способа встроенной коррекции фона.
Спектрометры выпускаются в следующих модификациях: 5800 и 5900, которые
отличаются методами обзора плазмы.
Модель Agilent ICP-OES 5900 осуществляет режим SVDV (SVDV Mode) – синхронное
аксиальное и радиальное наблюдение плазмы.
Модели Agilent ICP-OES 5800 и 5900 осуществляет режим VDV (VDV Mode) –
последовательное аксиальное и радиальное наблюдение плазмы, режим RV (RV Mode) –
радиальное наблюдение плазмы
Общий вид спектрометров представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения
знака поверки представлены на рисунке 2.
Лист № 2
Всего листов 4

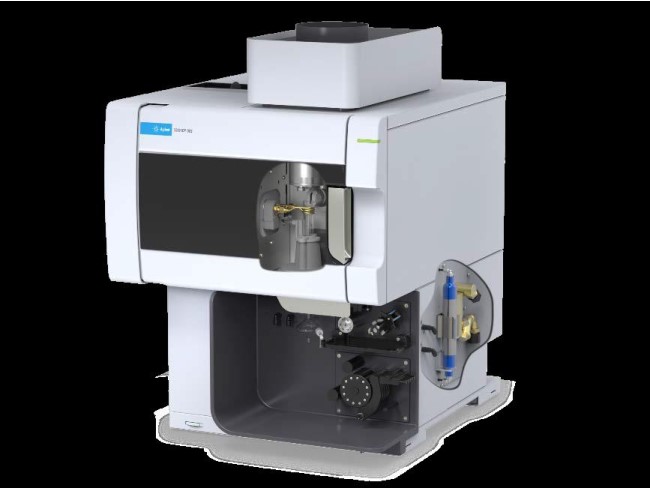

Рисунок 1 – Общий вид спектрометров
Рисунок 2 – Обозначение места нанесения знака поверки
Программное обеспечение
Спектрометры оснащены автономным ПО ICP Expert. Все ПО является метрологически
значимым и выполняет функции управления спектрометрами, установки режимов работы
спектрометров, обработки и хранения результатов измерений, построения градуировочных
графиков, проведения диагностических тестов спектрометров.
Уровеньзащитыпрограммногообеспечения«средний»всоответствиис
Р 50.2.077-2014.
Пломбирование спектрометров от несанкционированного доступа не предусмотрено.
Знак поверки наносится на корпус спектрометра в соответствии с рисунком 2 по
заявлению владельца средства измерений или лица, представившего его на поверку.
Место нанесения знака
поверки
Лист № 3
Всего листов 4
Идентификационные данные (признаки) ПО указаны в таблице 1.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО, не ниже
Цифровой идентификатор ПО
Значение
ICP Expert.
7.5.X.Y
-
Метрологические и технические характеристики
Значение
5,0·10
5
2,5·10
6
1,0
0,5
0,15
0,25
0,35
1,50
0,05
0,05
3*
Таблица 2 – Метрологические характеристики
Наименование характеристики
Уровень выходного сигнала по раствору бария с
концентрацией 5 мг/л на длине волны 493,408 нм, не ниже
- режим радиального обзора
- режим осевого обзора
Относительное СКО выходного сигнала, %, не более
- режим радиального обзора
- режим осевого обзора
Пределы обнаружения, мкг/дм
3
, не более
- цинк режим осевого обзора
- цинк режим радиального обзора
- медь режим осевого обзора
- медь режим радиального обзора
- барий режим осевого обзора
- барий режим радиального обзора
Пределы допускаемой относительной погрешности
измерений массовой концентрации элементов, %
__________________________
* При измерении массовой концентрации элементов 1,0 мг/л
Значение
от 167до 785
8
12
26
от 220 до 240
от 49 до 51
2900
887
740
625
90
10000
8
Таблица 3 – Основные технические характеристики
Наименование характеристики
Спектральный диапазон, нм
Спектральное разрешение, пм, не более:
- на длине волны 213,875 (цинк)
- на длине волны 327,395 (медь)
- на длине волны 614,171 (барий)
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Потребляемая мощность, В·А, не более
Габаритные размеры, мм, не более:
- длина
- ширина
- высота
Масса, кг, не более
Наработка на отказ, ч., не менее
Средний срок службы, лет
Условия эксплуатации:
- температура окружающей среды, ºС
- относительная влажность воздуха, %, не более
- атмосферное давление, кПа
от +17 до +35
80
от 70 до 106
Лист № 4
Всего листов 4
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность средства измерений
Обозначение
–
Количество
1шт.
МП 038.Д4-20
–
–
–
1 экз.
1 экз.
1 шт.
1 шт.
Таблица 4 – Комплектность средства измерений
Наименование
Спектрометр эмиссионный с индуктивно-связанной
плазмой ICP-OES Agilent модели 5800 или 5900
Методика поверки
Руководство по эксплуатации
Охладитель
Система подачи проб *
__________________________
* По требованию заказчика
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации «Спектрометры эмиссионные с индуктивно-
связанной плазмой ICP-OES Agilent модели 5800 и 5900» (п. 4).
Нормативные и технические документы, устанавливающие требования к спектрометрам
эмиссионным с индуктивно-связанной плазмой ICP-OES Agilent модели 5800 и 5900:
Техническая документация фирмы «Agilent Technologies Bayan Lepas Free», Малайзия.
