Система измерений количества и показателей качества нефти № 432 -, ГРСИ 81888-21
Номер госреестра:
81888-21
Наименование СИ:
Система измерений количества и показателей качества нефти № 432
Обозначение типа:
-
Производитель:
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга"), г. Нижний Новгород
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
432
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «31» мая 2021 г. № 894
Лист № 1
Регистрационный № 81888-21Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система измерений количества и показателей качества нефти № 432
Назначение средства измерений
Система измерений количества и показателей качества нефти № 432 (далее – СИКН)
предназначена для измерений массы и показателей качества нефти.
12750-91
15644-01
15642-01
Описание средства измерений
Принцип действия СИКН основан на использовании косвенного метода динамических
измерений массы нефти.
При косвенном методе динамических измерений массу брутто нефти определяют с
применением измерительных компонентов: преобразователя объемного расхода, плотности,
температуры и давления Выходные электрические сигналы преобразователя объемного
расхода, преобразователей температуры, давления, плотности поступают на соответствующие
входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу
брутто нефти по реализованному в нем алгоритму. Часть измерительных компонентов СИКН
формируют вспомогательные измерительные каналы (ИК), метрологические характеристики
которых определяются комплектным методом.
СИКН представляет собой единичный экземпляр измерительной системы целевого
назначения, спроектированной для конкретного объекта и состоящей из блока измерительных
линий (БИЛ), блока измерений показателей качества нефти (далее – БИК), трубопоршневой
поверочной установки (ТПУ), узла регулирования расхода и давления, межблочной
технологической обвязки, дренажных трубопроводов с запорной арматурой, системы сбора и
обработки информации. Монтаж и наладка СИКН осуществлены непосредственно на объекте
эксплуатации в соответствии с проектной и эксплуатационной документацией на СИКН и ее
компоненты.
Измерительные компоненты СИКН, участвующие в измерениях массы нефти, контроле
и измерении показателей качества нефти, приведены в таблице 1. Измерительные компоненты
могут быть заменены в процессе эксплуатации на измерительные компоненты утвержденного
типа, приведенные в таблице 1.
Таблица 1 – Основные измерительные компоненты, применяемые в составе СИКН
Регистрационный номер в
Федеральном информационном
Наименование измерительного компонента
фонде по обеспечению единства
измерений
Счетчики жидкости турбинные с Ду от 3/4" до 24" с
блоками (далее – ТПР)
Преобразователи плотности жидкости измерительные
модели 7835
Преобразователиплотностиивязкостижидкости
измерительные модели 7827
Преобразователи давления измерительные 3051
Преобразователи давления измерительные АИР-20/М2
14061-99
63044-16
Лист № 2
Всего листов 8
Наименование измерительного компонента
14683-04, 22257-01, 22257-05
67527-17
Продолжение таблицы 1
Регистрационный номер в
Федеральном информационном
фонде по обеспечению единства
измерений
63821-16
Преобразователи измерительные 644, 3144Р в комплекте
с термопреобразователями сопротивления платиновыми
серии 65
Датчики температуры TMT 142R
Комплекс измерительно-вычислительный ТН-01 (далее
– ИВК)
В состав СИКН входит средство измерений объемного расхода в БИК, а также входят
показывающие измерительные компоненты утвержденных типов:
- манометры и термометры для местной индикации давления и температуры нефти.
СИКН обеспечивает выполнение следующих основных функций:
- автоматические измерения объемного расхода и массы брутто нефти косвенным
методом динамических измерений в рабочем диапазоне расхода;
- автоматизированные вычисления массы нетто нефти как разности массы брутто нефти
и массы балласта, с использованием результатов измерений массовой доли механических
примесей, массовой доли хлористых солей и массовой доли воды, определенных в
аккредитованной испытательной лаборатории за установленные интервалы времени;
- автоматические измерения плотности, вязкости и объемного расхода нефти через
БИК;
- измерения давления и температуры нефти автоматические и с помощью
показывающих средств измерений давления и температуры нефти соответственно;
- проведение контроля метрологических характеристик и поверки РМ с применением
установки трубопоршневой;
- автоматический и ручной отбор проб нефти согласно ГОСТ 2517-2012 «Нефть и
нефтепродукты. Методы отбора проб»;
- контроль показателей качества нефти и технологических параметров работы СИКН;
- защиту информации от несанкционированного доступа установкой логина и паролей
разного уровня доступа;
- регистрация и хранение результатов измерений, формирование отчетов.
Для исключения возможности несанкционированного вмешательства, которое может
повлиять на результат измерений, конструкцией ТПР, входящего в состав ИК объемного
расхода нефти, предусмотрены места установки пломб, несущих на себе оттиск клейма
поверителя, который наносится методом давления на две свинцовые (пластмассовые) пломбы,
установленные на контровочных проволоках, пропущенных через отверстия в шпильках,
расположенных на диаметрально противоположных фланцах.

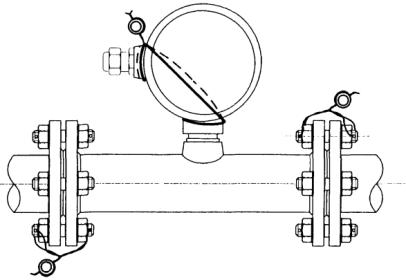

Схема пломбировки от несанкционированного доступа с местами установки пломб на
ТПР представлена на рисунке 1.
Рисунок 1 – Схема пломбировки от несанкционированного доступа с местами установки пломб
Лист № 3
Всего листов 8
Нанесение знака поверки на СИКН не предусмотрено.
Программное обеспечение
Программное обеспечение (ПО) обеспечивает реализацию функций СИКН. ПО СИКН
реализовано в ИВК и компьютерах автоматизированных рабочих мест (АРМ) оператора.
Идентификационные данные ПО ИВК указаны в таблице 2. ПО АРМ оператора не содержит
метрологически значимой части.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания
средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Таблица 2 – Идентификационные данные ПО ИВК
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора
Значение
AnalogConverter.app
1.2.2.1
d1d130e5
CRC32
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора
SIKNCalc.app
1.2.2.1
6ae1b72f
CRC32
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора
Sarasota.app
1.1.1.18
1994df0b
CRC32
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора
PP_
78xx.app
1.1.1.20
6aa13875
CRC32
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора
MI1974.app
1.6.1.11
4bc442dc
CRC32
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора
MI3233.app
1.1.1.28
58049d20
CRC32
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора
MI3265.app
1.6.1.3
29c26fcf
CRC32
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора
MI3266.app
1.6.1.6
4c134dd0
CRC32
Лист № 4
Всего листов 8
Продолжение таблицы 2
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора
Значение
MI3267.app
1.6.1.5
5e6ec20d
CRC32
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора
MI3287.app
1.6.1.4
86fff286
CRC32
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора
MI3312.app
1.1.1.30
f3578252
CRC32
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора
MI3380.app
1.6.1.12
e2edee82
CRC32
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора
KMH_
PP.app
1.1.1.17
5b181d66
CRC32
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора
KMH_PP_AREOM.app
1.3.3.1
62b3744e
CRC32
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора
MI2816.app
1.1.1.5
c5136609
CRC32
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора
MI3151.app
1.1.1.21
c25888d2
CRC32
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора
MI3272.app
1.1.1.50
4ecfdc10
CRC32
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора
KMH_MPR_MPR.app
1.1.1.4
82dd84f8
CRC32
Лист № 5
Всего листов 8
Продолжение таблицы 2
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора
Значение
MI3288.app
1.1.1.14
c14a276b
CRC32
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора
MI3155.app
1.1.1.30
8da9f5c4
CRC32
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора
MI3189.app
1.1.1.21
41986ac5
CRC32
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора
KMH_
PV.app
1.1.2.1
adde66ed
CRC32
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора
KMH_
PW.app
1.1.1.2
2a3adf03
CRC32
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора
MI2974.app
1.1.1.21
c73ae7b9
CRC32
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора
MI3234.app
1.1.1.34
df6e758c
CRC32
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора
GOSTR8908.app
1.1.1.33
37cc413a
CRC32
Примечания:
– Допускается ограничивать количество программных модулей ИВК в зависимости от функционального
назначения в применяемой измерительной системе;
– Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-
цифрового кода, регистр букв при этом может быть представлен в виде заглавных или прописных букв,
при этом значимым является номинал и последовательность расположения цифр или букв.
Метрологические и технические характеристики
Метрологические и основные технические характеристики, включая показатели
точности и показатели качества измеряемой среды, приведены в таблицах 3, 4, 5.
Лист № 6
Всего листов 8
вспомогательных ИК с
Диапазон
измерений
4 (1 ИЛ, 2 ИЛ,
3 ИЛ, 4 ИЛ)
от 570 до 2500
м
3
/ч
±0,15 %
относительная
Номер ИК
Наименование ИК
Количество ИК
(место установки)
Таблица 3 – Состав и основные метрологические характеристики
комплектным методом определения метрологических характеристик
Состав ИК
Пределы
допускаемой
погрешности
ИК
Первичный
измерительный
Вторичная
преобразователь
часть
ТПРИВК
1
ИК объемного
2расхода нефти
3 (ИК 1, ИК 2,
4
ИК
3
,
ИК 4)
Таблица 4 – Метрологические характеристики СИКН
Наименование характеристикиЗначение
Диапазон измерений объемного расхода нефти, м
3
/ч от 570 до 2500
*
Пределы допускаемой относительной погрешности измерений
массы брутто нефти, %±0,25
Пределы допускаемой относительной погрешности измерений
массы нетто нефти, %±0,35
*
– указан максимальный диапазон измерений. Фактический диапазон измерений определяется при
проведении поверки, фактический диапазон измерений не может превышать максимальный диапазон
измерений.
Количество измерительных линий, шт.
Измеряемая среда
Вязкость кинематическая в рабочем диапазоне температуры, мм
2
/с
Таблица 5 – Основные технические характеристики СИКН
Наименование характеристики
Значение
4 (3 рабочие,
1 резервная)
1,6
Максимальное допустимое избыточное давление, МПа
Суммарные потери давления на БИЛ при максимальном расходе и
максимальной вязкости, МПа:
- в рабочем режиме, не более
- в режиме поверки, не более
Режим работы СИКН
0,2
0,4
периодический
нефть, соответствующая ГОСТ
31378-2009 «Нефть. Общие
технические условия»,
ГОСТ Р 51858-2002 «Нефть.
Общие технические условия»
от 8,0 до 48,9
от 850 до 890
Плотность в рабочем диапазоне температуры, кг/м
3
Температура измеряемой среды, °С
- минимальная
- максимальная
Давление насыщенных паров, кПа (мм рт.ст.), не более
Массовая доля воды, %, не более
Массовая концентрация хлористых солей, мг/дм
3
, не более
Массовая доля механических примесей, %, не более
Содержание свободного газа
+2
+30
66,7 (500)
1,0
900
0,05
не допускается
Лист № 7
Всего листов 8
от -35 до +50
Продолжение таблицы 5
Наименование характеристикиЗначение
Параметры электрического питания:
- напряжение переменного тока, В
380±38 трехфазное
220±22 однофазное,
50±1
- частота переменного тока, Гц
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность воздуха в помещениях, где
установлено оборудование СИКН, %
- атмосферное давление, кПа
Срок службы, лет, не менее
Средняя наработка на отказ, ч
от 30 до 80
от 84 до 106
10
20000
Знак утверждения типа
наносится на титульном листе инструкции по эксплуатации СИКН.
Комплектность средства измерений
Комплектность СИКН приведена в таблице 6.
–
1 шт.
–
1 экз.
Обозначение
Количество
Таблица 6 – Комплектность СИКН
Наименование
Система измерений количества и показателей качества нефти №
432, заводской № 432
Инструкция по эксплуатации системы измерений количества и
показателей качества нефти № 432
Методика поверки
МП 1171-14-2020
1 экз.
Сведения о методиках (методах) измерений
приведена в документе «Инструкция. Масса нефти. Методика измерений системой измерений
количества и показателей качества нефти № 432 ПСП ЛПДС «Староликеево» Горьковского
РНУ АО «Транснефть – Верхняя Волга» (свидетельство об аттестации методики (метода)
измерений № 169-RA.RU.312546-2020 от 19.10.2020 г).
Нормативные документы, устанавливающие требования к системе измерений количества
и показателей качества нефти № 432
Приказ Федерального агентства по техническому регулированию и метрологии от 7
февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств
измерений массы и объема жидкости в потоке, объема жидкости и вместимости при
статических измерениях, массового и объемного расходов жидкости».
Лист № 8
Всего листов 8
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 44347-10 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Газпром энерго" ООО "Газпром трансгаз Югорск" Сосновское ЛПУ МГ КС "Сосновская" | Нет данных | ООО "Фостерсгрупп", г.Москва | 4 года | Перейти |
| 40051-08 | Системы измерений длительности соединений | СИДС \"Сокол | ЗАО "Сокол-АТС", г.Белгород | 2 года | Перейти |
| 47711-11 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО "МегаФон" | Нет данных | ООО "АРСТЭМ-ЭнергоТрейд", г.Екатеринбург | 4 года | Перейти |
| 32001-06 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ОАО "Раменский ГОК" | Нет данных | ООО "Энергокапиталсервис", г.Москва | 4 года | Перейти |
| 56172-14 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО "Сетевая компания" ЧЭС | Нет данных | ОАО "Сетевая компания" филиал Чистопольские электрические сети, г.Чистополь | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
