Номер госреестра:
81886-21
Наименование СИ:
Скобы с отсчетным устройством
Обозначение типа:
СР, СРП
Производитель:
Общество с ограниченной ответственностью Научно-Производственное Предприятие "Челябинский инструментальный завод" (ООО НПП "ЧИЗ"), г. Челябинск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
31.05.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «31» мая 2021 г. № 894
Лист № 1
Регистрационный № 81886-21Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Скобы с отсчетным устройством СР, СРП
Назначение средства измерений
Скобы с отсчетным устройством СР, СРП (далее по тексту – скобы) предназначены
для измерений линейных наружных размеров деталей относительным методом.
Описание средства измерений
Принцип действия скоб основан на измерении разности показаний по отсчетному
устройству между начальным (нулевым) показанием и показанием при установке измеряемой
детали.Начальный(нулевой)отсчетосуществляетсяпомерамдлиныконцевым
плоскопараллельным, устанавливаемым между измерительными поверхностями скобы.
Скобы состоят из корпуса, встроенного отсчетного устройства, съемных указателей
пределов допуска (комплектуются по заказу потребителя), переставной пятки со стопорной
гайкой, подвижной пятки, арретира, теплоизоляционной накладки и упора (комплектуются
по заказу потребителя).
Скобы выпускаются в различных модификациях, которые отличаются диапазоном
измерений, ценой деления, пределами допускаемой абсолютной погрешности, габаритными
размерами, массой и конструктивным исполнением. Структура условного обозначения
представлена в таблице 1.
Скоба с отсчетным устройством X X - X - X
1 2 3 4
Таблица 1 – Структура условного обозначения
№ поля Описание поля Код поля
1 Модификация СР
СРП
2Верхний предел диапазона25; 50; 75;
измерений 100; 125; 150
3Цена деления0,001; 0,002
4Исполнение —
БП
Расшифровка
Рычажная
Рычажная
повышенной точности
Верхний предел
диапазона измерений в мм
Цена деления в мм
Обычное
Брызго-пылезащищенное
Общий вид скоб приведен на рисунках 1-2. Общий вид не определяет конструкцию скоб.
Лист № 2
Всего листов 5

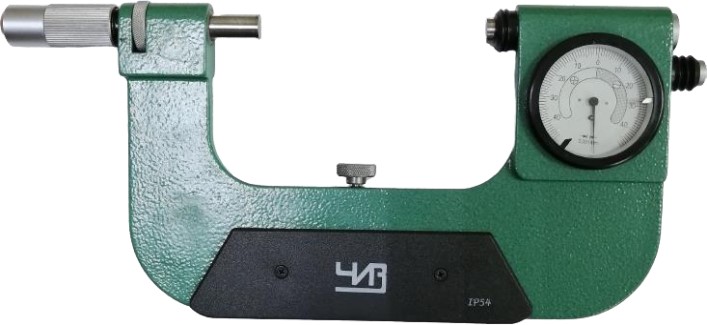

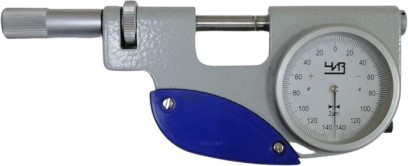

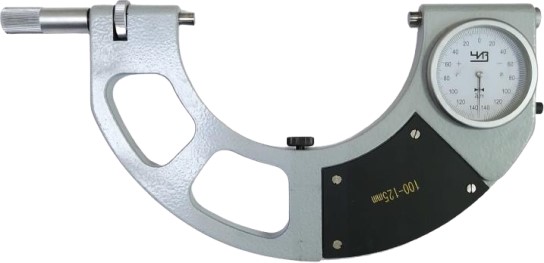

Рисунок 1 – Общий вид скоб СР

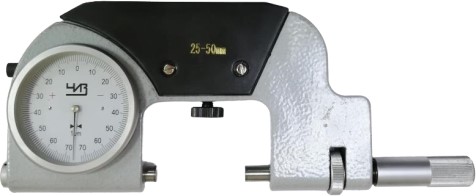

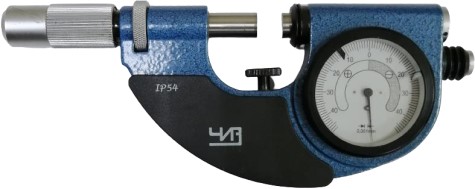

Рисунок 2 – Общий вид скоб СРП
Пломбирование скоб не предусмотрено.
Нанесение знака поверки на скобы не предусмотрено
Программное обеспечение
отсутствует.
Лист № 3
Всего листов 5
Метрологические и технические характеристики
ммН
измерительного
ЦенаДиапазон
Таблица 2 – Диапазон измерений, цена деления, диапазон показаний, измерительное усилие,
колебание измерительного усилия
Диапазон
Отсчетное устройство
Измерительное
Колебание
Модификацияизмерений,
д
е
лен
и
я,пок
а
заний,
усилие,
у
с
илия,
ммммН, не более
от 0 до 25
от 75 до 100
от
25
до 50
от 5 до 71,5
СР
от 50 до 75
0,002 от -0,14 до +0,14
от
100
до 125
от 6 до 102,0
от 125 до 150
от 0 до 25
СРП0,001
от 6 до 102,0
от
25
д
о
50
от 5 до 71,5
от 50 до 75 от -0,07 до +0,07
от 75 до 100от -0,04 до +0,04
от 100 до 125
от 125 до 150
3,0
2,0
3,0
по оси
штриха
св. ±30
делений
штриха
1/3 цены
2,0
Таблица 3 – Пределы допускаемой абсолютной погрешности измерений и размах показаний,
изменение показаний от изгиба скобы при усилии 10 Н (1 кгс), направленном по оси измерений
Пределы допускаемой Изменение
абсолютной погрешности показаний от
измерений, мкм,изгиба скобы
Диапазонв интервалах шкалы Размах при усилии
Модификацияизмерений,показаний,10 Н (1 кгс),
мм ±30 делений не более направленном
от нулевого
от
нуле
в
о
г
о
измерений,
мкм, не более
от 0 до 25
от 25 до 50
от 50 до 75
деления
от 50 до 75
СР
от
75
до 100
±1,0±2,0
д
ел
е
н
и
я
от 100 до 125
от 125 до 150
от 0 до 25
от 25 до 50
СРП
от
75
до 100
±0,7±1,4
1/3
цены
от 100 до 125
от 125 до 150
Лист № 4
Всего листов 5
Таблица 4 – Допуски плоскостности и параллельности плоских измерительных поверхностей
Диапазон
мкммкм
СР0,6
СРП
0,30,9
0,6
Мо
д
и
ф
ик
а
цияи
з
мер
е
ни
й
,
Допуск плоскостности,Допуск параллельности,
мм
от 0 до 25 1,2
от 25 до 50 1,5
от 50 до 75 2,0
от 75 до 100 2,5
от 100 до 125 3,0
от 125 до 150 3,5
от 0 до 25
от 25 до 50
от 50 до 75 2,0
от 75 до 100 2,5
от 100 до 125 3,0
от 125 до 150 3,5
Примечание – На расстоянии 0,5 мм от края измерительной поверхности допускаются завалы.
Масса,
кг, не более
СР
СРП
СР
СРП
Таблица 5 – Габаритные размеры и масса
ДиапазонГабаритные размеры,
Модификацияизмерений, мм, не более
ммвысотадлинаширина
от 0 до 25 85 205 25
от 25 до 50 95 230 25
от 50 до 75 110 250 25
от 75 до 100 135 275 25
от 100 до 125 160 300 30
от 125 до 150 185 330 30
0,9
1,3
1,6
2,1
2,5
3,5
Значение
от 0 до 25
0,040
0,320
от 17 до 23
Таблица 6 – Основные технические характеристики
Наименование характеристики
Диапазон перемещений переставной пятки, мм
Шероховатость измерительных поверхностей пяток
Ra на базовой длине 0,25 мм, мкм, не более
Шероховатость рабочей поверхности упора (при наличии)
Ra на базовой длине 0,25 мм, мкм, не более
Условия эксплуатации:
- температура окружающего воздуха, ºС
Средняя наработка на отказ, двойных ходов, не менее:
- СР
- СРП
650000
1300000
Знак утверждения типа
наносится на скобы методом лазерной гравировки или краской, на наружную поверхность
футляра скоб методом наклейки и на титульный лист паспорта типографским способом.
Лист № 5
Всего листов 5
Комплектность средства измерений
Количество
1 шт.
2 шт. по заказу потребителя
Таблица 7 – Комплектность средства измерений
НаименованиеОбозначение
СкобаСР, СРП
Съемные указатели пределов —
допуска
Футляр —
Паспорт —
Методика поверкиОЦСМ 115196-2020 МП
1 шт.
1 экз.
1 экз. в один адрес
Сведения о методиках (методах) измерений
приведены в разделе 5 паспорта.
Нормативные и технические документы, устанавливающие требования к скобам
с отсчетным устройством СР, СРП
ТУ 26.51.66.140-021-74229882-2020 Скобы с отсчетным устройством. Технические
условия
Государственная поверочная схема для средств измерений длины в диапазоне от 1·10
-9
до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная Приказом Росстандарта
№2840 от 29.12.2018 г.
