УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «31» мая 2021 г. № 895
Лист № 1
Регистрационный № 81875-21Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Автоцистерна SCANIA P 360 DB6X2* 4MNA
Назначение средства измерений
Автоцистерна SCANIA P 360 DB6X2* 4MNA (далее – АЦ) предназначена для
измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Описание средства измерений
Принцип действия АЦ основан на заполнении её нефтепродуктом до уровня налива,
соответствующего объему нефтепродукта.
АЦ состоит из алюминиевой сварной цистерны, имеющей в поперечном сечении
чемоданообразную форму и автошасси. Цистерна состоит из четырех герметичных секций,
каждая секция оборудована заливной горловиной цилиндрической формы с установленным
указателем уровня налива. Для гашения гидравлических ударов во время движения АЦ
оснащена волнорезами с отверстиями-лазами. В каждой секции смонтированы донные
клапаны для слива нефтепродуктов самотеком. АЦ является транспортной мерой полной
вместимости.
Технологическоеоборудованиепредназначенодляоперацийналива-слива
нефтепродуктов и включает в себя: заливную горловину с указателем уровня налива,
съемную крышку горловины с заливным люком и дыхательным клапаном, клапан донный,
кран шаровой, рукава напорно-всасывающие.
ППЦ окрашена в белый цвет, на боковых и задней сторонах имеется надпись
«ОГНЕОПАСНО» и знак с информационной табличкой для обозначения транспортного
средства, перевозящего опасный груз.
ОбщийвидавтоцистерныSCANIAP360DB6X2*4MNAзав.№
VLUP6X20009149482 представлен на рисунках 1-2.

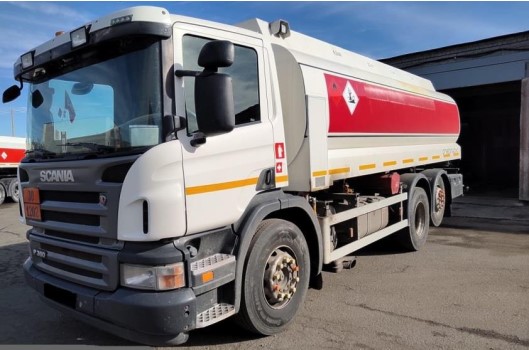

Рисунок 1 – Общий вид автоцистерны SCANIA P 360 DB6X2* 4MNA
Лист № 2
Всего листов 4

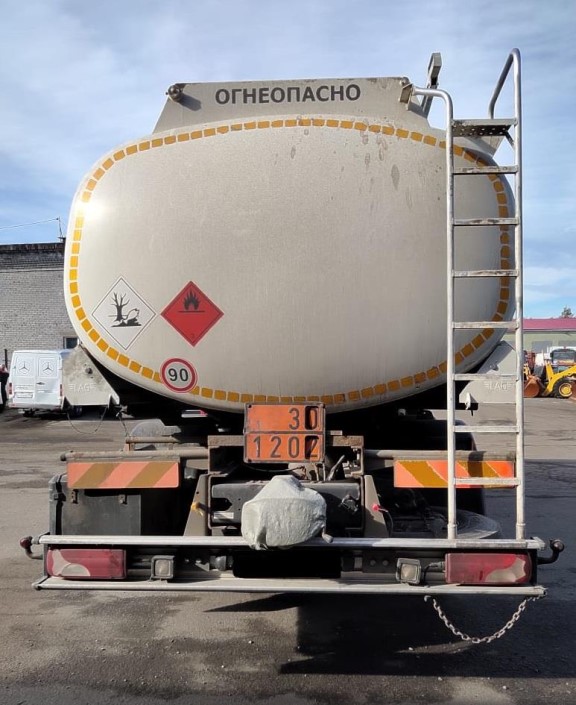

Рисунок 2 – Общий вид автоцистерны SCANIA P 360 DB6X2* 4MNA
Схема пломбировки для защиты от несанкционированного изменения положения
уровня налива, обозначение места нанесения знака поверки представлены на рисунке 3:

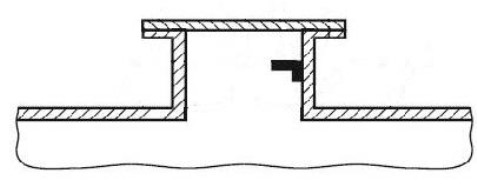

Рисунок 3 – Схема пломбировки от несанкционированного изменения положения уровня
налива, обозначение места нанесения знака поверки
Знак поверки наносится на свидетельство о поверке, маркировочную табличку и
пломбу, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Программное обеспечение
отсутствует
Место нанесения знака поверки
Указатель уровня налива
Лист № 3
Всего листов 4
Метрологические и технические характеристики
Значение
VLUP6X20009149482
19100
4
±0,4
±1,5
10600
Таблица 1 – Метрологические и технические характеристики
Наименование характеристики
Заводской номер
Номинальная вместимость, дм
3
Количество секций, шт.
Пределы допускаемой относительной погрешности
определения вместимости (объемный метод), %
Разностьмеждуноминальнойидействительной
вместимостью, %, не более
Снаряженная масса, кг, не более
Габаритные размеры, мм, не более
- длина
- ширина
- высота
Температура окружающей среды при эксплуатации, °С
8630
2450
3110
от минус 45 до плюс 40
Знак утверждения типа
наносится на маркировочную табличку ударным способом или в виде наклейки и на
титульный лист паспорта типографским способом.
Комплектность средства измерений
Таблица 2 – Комплектность средства измерений
НаименованиеОбозначение
Автоцистерна SCANIA P 360 DB6X2* 4MNA
Паспорт -
Кол-во, шт
1
1
Сведения о методиках (методах) измерений
приведены в Паспорте «Автоцистерна SCANIA P 360 DB6X2* 4MNA», раздел 9.
Нормативные документы, устанавливающие требования к автоцистерне
SCANIA P 360 DB6X2* 4MNA
Приказ Росстандарта от 7 февраля 2018 г. №256 Об утверждении государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема
жидкости и вместимости при статических измерениях, массового и объемного расхода
жидкости
Лист № 4
Всего листов 4
