Номер госреестра:
81856-21
Наименование СИ:
Модули инклинометрии
Обозначение типа:
МИГ
Производитель:
Общество с ограниченной ответственностью "НПО ГеоМаш" (ООО "НПО ГеоМаш"), г. Тюмень
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.05.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «28» мая 2021 г. № 866
Лист № 1
Всего листов 4
Регистрационный № 81856-21
4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Модули инклинометрии МИГ
Назначение средства измерений
Модули инклинометрии МИГ (далее – инклинометры) предназначены для измерений
зенитного и азимутального углов скважины при бурении, а также угла установки отклонителя
(визирный угол) с передачей данных из скважины на поверхность по гидравлическому каналу
связи.
Описание средства измерений
Принципдействияинклинометровоснованнаизмерениимагнитногои
гравитационного полей Земли при помощи феррозондовых магнитометров (измеряют проекции
магнитного поля) и кварцевых акселерометров (измеряют проекции силы тяжести),
находящихся в системе и установленных вдоль трех взаимно перпендикулярных осей.
Инклинометры выполнены в виде трубчатого корпуса из немагнитного материала,
заключающего в себе сборку из модулей со встроенными в них блоками датчиков, шасси плат и
разъем для передачи информации. Инклинометры состоят из забойной (рис. 1) и наземной (рис.
2) частей.
В блоке датчиков установлены — трехосевой магнитометр, три взаимно ортогональных
одноосевых акселерометра, плата питания и плата усилителей магнитометров. Трехосевой
магнитометр обеспечивает измерение азимутального и визирного углов. Одноосевые
акселерометры обеспечивают измерение зенитного и визирного углов. Плата питания
магнитометров обеспечивает подачу сигнала в обмотки возбуждения магнитометров. Плата
усилителеймагнитометровобеспечиваетусилениесигналовизмерительныхобмоток
магнитометров для передачи их в плату процессора.
На шасси установлена плата процессорная (далее - плата). Плата осуществляет
обработку сигналов магнитометров и акселерометров, преобразует их в цифровой формат,
производит необходимые вычисления зенита, азимута, визирного угла, считывает значения
датчика температуры для вычисления температурной коррекции, преобразует вычисленные
значения в соответствующий телеметрический формат, передает их в наземную часть по
гидравлическому каналу связи путем управления пульсатором. Плата управляет подачей
напряжения питания на акселерометры и магнитометры с целью обеспечения оптимального
энергопотребления. Плата обеспечивает необходимый набор стабилизированных питающих
напряжений. Плата осуществляет сохранение данных в энергонезависимую память.
Наземная часть представляет собой согласующее устройство с установленным
программным обеспечением, с декодером сигналов датчика давления и модулем передачи от
погружаемой части информации, с возможностью вывода ее на экран компьютера или
дальнейшей передачи.
Пломбированиекорпусаинклинометраотнесанкционированногодоступане
предусмотрено. Знак поверки наносится на свидетельство о поверке.
Лист № 2
Всего листов 4
Рисунок 2 – Блок-схема соединения забойной и наземной частей модулей инклинометрии МИГ
Программное обеспечение
Встроенное программное обеспечение инклинометров разработано для конкретной
измерительной задачи и осуществляет измерительные функции и функции считывания данных.
Идентификационные данные (признаки)
1.2.16.103
Таблица 1 – Идентификационные данные программного обеспечения
Значение
GM-Monitor
Идентификационное наименование ПО
Номер версии (идентификационный номер)
ПО, не ниже
Цифровой идентификатор ПО*
-
ПО состоит из модулей управления питанием инклинометров, модулей обработки
показаний, передачи данных, записи данных, управления электромагнитом пульсатора.
Данное программное обеспечение разработано с закрытым исходным кодом, без
возможностиегоизменения.Внесениеизмененийвпрограммноеобеспечение
инструментальных модулей производится только заводом изготовителем. Обновление версий
установленного программного обеспечения производится напрямую с официального сервера
завода изготовителя. Возможности установки модифицированных или каким-либо образом
измененных версий отсутствует.
Уровень защиты программного обеспечения инклинометров «высокий» в соответствии
с Р 50.2.077-2014.

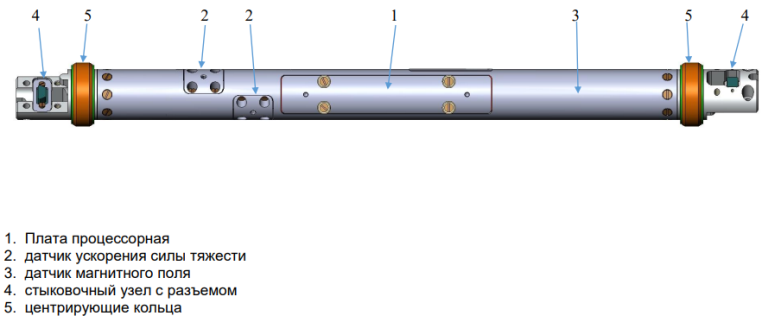

Рисунок 1 – Внешний вид забойной части модулей инклинометрии МИГ
Лист № 3
Всего листов 4
±10
Метрологические и технические характеристики
Метрологические и технические характеристики инклинометров приведены в таблицах
2 и 3.
Таблица 2 - Метрологические характеристики инклинометров
Наименование характеристикиЗначение
Диапазон измерений зенитных углов, ° от 0 до 180
Пределы допускаемой абсолютной погрешности измерений
зенитных углов,
׳
Диапазон измерений азимутальных углов, º
от 0 до 360
Пределы допускаемой абсолютной погрешности измерений
азимутальных углов, °
при магнитном наклонении менее 70°
- при значения зенитного угла 3°≤ α <5°±2,5
- при значения зенитного угла 5°≤ α <10°±1,5
- при значениях зенитного угла 10≤ α≤ 170º±1,0
при магнитном наклонении от 70° до 80°
- при значения зенитного угла 3°≤ α <5°±3,5
- при значения зенитного угла 5°≤ α <10°±2,5
- при значениях зенитного угла 10≤ α≤ 170º±1,5
Диапазон измерений визирных углов, º
от 0 до 360
Пределы допускаемой абсолютной погрешности измерений
визирного угла, º *
- при значениях зенитного угла от 5º, включ. ±2,0
- при значениях зенитного угла менее 5º ±3,0
* - при зенитном угле <5° - по магнитному полю, при зенитном угле
5° по гравитационному
полю.
от 0 до +120
Таблица 3 - Технические характеристики инклинометров
Параметр
Значение
Условия эксплуатации:
- рабочая область значений температур,
о
С
Габаритные размеры, мм, не более:
- наружный диаметр
- длина с транспортными заглушками
Масса, кг, не более
Параметры электрического питания:
- напряжение тока, В
- ток потребления, мА
38
500
1,0
Литиевые батареи
От 10 до 38
20
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 4 – Комплектность инклинометров
Наименование
Модуль инклинометрии МИГ
Руководство по эксплуатации
Паспорт
Методика поверки
Количество
1 шт.
1 экз.
1 экз.
1 экз.
Обозначение
KOR-MIG2-01.00.000
KOR-MIG2-01.00.000 РЭ
KOR-MIG2-01.00.000 ПС
МП 203-01-2021
Лист № 4
Всего листов 4
Сведения о методиках (методах) измерений
приведены в п. п. 2 и 3 документа KOR-MIG2-01.00.000 РЭ «Модули инклинометрии МИГ.
Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к модулям
инклинометрии МИГ
ТУ 26.51.12-014-38003805-2020 «Модуль инклинометрии МИГ». Технические условия.
