Номер госреестра:
81852-21
Наименование СИ:
Термоманометры погружные КВСМ-1
Обозначение типа:
КВСМ-1
Производитель:
Закрытое акционерное общество "Геоптикс" (ЗАО "Геоптикс"), г. Екатеринбург
Межповерочный интервал:
3 года - для модификации ГТДТ-К-А; поверка до ввода в эксплуатацию - для модификации ГТДТ-К
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.05.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «28» мая 2021 г. № 866
Лист № 1
Регистрационный №
81852-21
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термоманометры погружные КВСМ-1
Назначение средства измерений
Термоманометры погружные КВСМ-1 (далее – термоманометры) предназначены
для измерений давления и температуры среды контактным способом при полном
погружении в нефтяных, газоконденсатных и других скважинах, в том числе при
долговременном мониторинге параметров процесса добычи нефти и газа.
Описание средства измерений
Принцип действия термоманометров при измерении давления основан на
измерении резонансной частоты кварцевого резонатора. Функция преобразования
является температурно-зависимой. Для корректировки температурной зависимости
используются результаты измерений температуры, полученные с помощью второго
кварцевого резонатора, резонансная частота которого является функцией температуры.
Цифровые значения измеренных резонансных частот преобразуются в именованные
величины − давления и температуру с использованием индивидуальных статических
характеристик в виде степенных полиномов, коэффициенты которых определены
изготовителем и указаны в паспорте каждого термоманометра.
Термоманометры выпускаются в двух исполнениях ГТДТ-К и ГТДТ-К-А,
которые отличаются метрологическими и техническими характеристиками.
Термоманометр ГТДТ-К выполнен в герметичном корпусе и предназначен для
монтажа в держатель скважинного термоманометра (до 4 штук на один кабель) или
кабельную головку, погружаемые в исследуемые скважины.
Термоманометр ГТДТ-К-А выполнен в герметичном корпусе и содержит
автономный источник питания для монтажа в держатель скважинного термоманометра,
погружаемый в исследуемые скважины без применения кабеля.
Термоманометры предназначены для подключения к внешнему наземному
контроллеру сбора данных КВСМ-1 ГИТДТ (далее - контроллер), который обеспечивает
питание термоманометров, выполняет функции вывода информации о значениях
измеренных величин, настройках термоманометра и передачи измеренной информации на
ПК или систему верхнего уровня. Одновременно к одному наземному контроллеру
возможно подключить до 24 термоманометров.
Фотография общего вида термоманометра приведена на рисунке 1, фотография
внешнего контроллера на рисунке 2.
Пломбирование термоманометров ГТДТ-К, ГТДТ-К-А не предусмотрено.
Заводской номер термоманометра наносится на корпус термоманометра методом
гравировки.
Заводской номер контроллера наносится на корпус контроллера при помощи
металлизированной наклейки.
Конструкция средства измерений не предусматривает нанесение знака поверки на
средство измерений.
Лист № 2
Всего листов 4
Рисунок 1 – Общий вид термоманометра

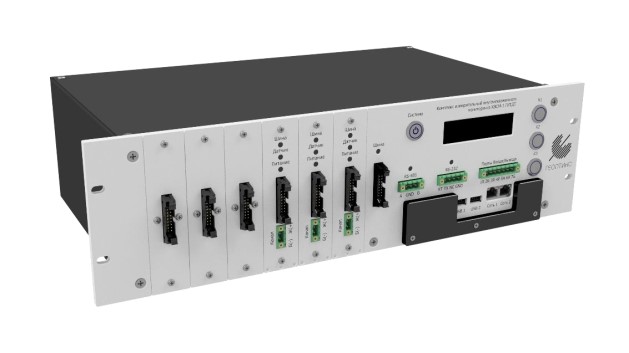

Рисунок 2 – Общий вид контроллера
Программное обеспечение
Программное обеспечение (далее - ПО) встроенное и представляет собой
предустановленный в контроллер автономный Web-сервер.
ВстроенноеПОявляетсяметрологическизначимымиосуществляет
интерпретацию частоты канала давления и температуры в значения давления и
температуры с помощью полиноминального преобразования. Кроме того, встроенное ПО
используется при проверке работоспособности и функциональности термоманометров,
позволяет запросить необработанные данные с термоманометра, конвертировать данные с
термоманометра в инженерные единицы,позволяетпрограммироватьработу
термоманометра (периодичность сбора данных и единицы измерения). Влияние
встроенногоПОучтено при нормированииметрологических характеристик.
Метрологически значимая часть встроенного ПО защищена с помощью контрольных
сумм (CRC), парольной защиты и недоступна для изменения неавторизованному как
разработчик пользователю.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 – Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО, не ниже
Цифровой идентификатор программного обеспечения
Значение
Geoptics
1.4
Недоступен
Конструкция термоманометров исключает возможность несанкционированного
влияния на ПО термоманометра и измерительную информацию. Проверка встроенного
ПО не проводится в соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014.
Уровень защиты внешнего программного обеспечения от непреднамеренных и
преднамеренных изменений – «средний» в соответствии с рекомендацией по метрологии
Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с
помощью специальных программных средств.
Лист № 3
Всего листов 4
Метрологические и технические характеристики
Метрологические и основные технические характеристики термоманометров
приведены в таблицах 2 и 3.
±(0,1+0,009·n*)
Таблица 2 – Метрологические характеристики
Наименование характеристикиЗначение
Диапазон измерений абсолютного давления, МПа
КВСМ-1 ГТДТ-К(А)-38(26)-35-хх; от 0,1 до 35
КВСМ-1 ГТДТ-К(А)-38(26)-70-хх; от 0,1 до 70
КВСМ-1 ГТДТ-К(А)-38(26)-100-хх; от 0,1 до 100
КВСМ-1 ГТДТ-К(А)-38(26)-140-хх; от 0,1 до 140
Чувствительность в диапазоне измеряемого давления, МПа0,00001
Пределы допускаемой абсолютной погрешности измерений
давления при эксплуатации, кПа
КВСМ-1 ГТДТ-К(А)-38(26)-35-хх;± (7,0 + 5,9·n*)
КВСМ-1 ГТДТ-К(А)-38(26)-70-хх; ± (14,0 + 5,9·n*)
КВСМ-1 ГТДТ-К(А)-38(26)-100-хх; ± (20,0 + 5,9·n*)
КВСМ-1 ГТДТ-К(А)-38(26)-140-хх; ± (28,0 + 6,9·n*)
Диапазон измерений температуры**, °Сот -10 до +150
Чувствительность в диапазоне измеряемых температур, °С 0,00005
Пределы допускаемой абсолютной погрешности измерений
температуры при эксплуатации, °С
Примечания:
*- n - количество полных лет эксплуатации термоманометров с даты проведения
первичной поверки;
** - Указан максимальный диапазон измерений термоманометров, требуемый
выбирается при заказе.
1100
от 26 до 38
Значение
670
4
10
128
Таблица 3 – Основные технические характеристики
Наименование характеристики
Длина корпуса термоманометра КВСМ-1 ГТДТ-К, мм, не более
Длина корпуса термоманометра КВСМ-1 ГТДТ-К-А, мм, не
более
Диаметр корпуса термоманометра в зависимости от
модификации, мм
Масса термоманометра КВСМ-1 ГТДТ-К, кг, не более
Масса термоманометра КВСМ-1 ГТДТ-К-А, кг, не более
Объем памяти термоманометра ГТДТ-К-А, Мбайт
Условия эксплуатации термоманометра:
- температура окружающей среды,
С
от -10 до +150
Знак утверждения типа
наносится типографским способом на титульный лист паспорта и руководства по
эксплуатации.
Лист № 4
Всего листов 4
Комплектность средства измерений
Таблица 4 – Комплектность средства измерений
НаименованиеОбозначениеКол-во
Термоманометр В соответствии с заказом 1 шт.
блок КВСМ-1-ГИТДТ
Внешний контроллер
Электронно-вычислительный
1 шт.
Примечания
-по
дополнительному
заказу
эксплуатации
Руководство по
РСДТ
.
4062
3
1
.
004
РЭ1
шт.
ПаспортКВСМ-1-К ГТДТ ПС1 экз.
Методика поверкиМП 202-013-20201 экз.
Комплект ЗИП - 1 шт.
Упаковка - 1 шт.
в соответствии с
заказом
1 экземпляр на
партию
--
Сведения о методиках (методах) измерений
приведены в главе 2 документа РСДТ.406231.004 РЭ «Термоманометры погружные
КВСМ-1 ГТДТ-К, ГТДТ-К-А. Руководство по эксплуатации».
Нормативныеитехническиедокументы,устанавливающиетребованияк
термоманометрам погружным КВСМ-1
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры;
Приказ Федерального агентства по техническому регулированию и метрологии
от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для
средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии
от 06 декабря 2019 г. № 2900 «Об утверждении государственной поверочной схемы для
средств измерений абсолютного давления в диапазоне 1×10
1
- 1×10
7
Па»;
РСДТ.406231.003 ТУ «Термоманометры КВСМ-1. Технические условия».
