Гири классов точности Е1, Е2, F1, F2, М1 -, ГРСИ 81850-21
Номер госреестра:
81850-21
Наименование СИ:
Гири классов точности Е1, Е2, F1, F2, М1
Обозначение типа:
-
Производитель:
"Changzhou Fuyue Weight Co. LTD", КНР
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.05.2026
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «28» мая 2021 г. № 866
Лист № 1
Регистрационный № 81850-21Всего листов 10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Гири классов точности Е
1
, Е
2
, F
1
, F
2
, М
1
Назначение средства измерений
Гири классов точности Е
1
, Е
2
, F
1
, F
2
, М
1
(далее - гири) предназначены для хранения и
передачи единицы массы в качестве средства измерений и эталонных гирь по Государственной
поверочной схеме для средств измерений массы.
Описание средства измерений
Принцип действия гирь основан на пропорциональности их массы и веса,
воздействующего на твердую поверхность, на которой они покоятся. О массе испытуемых гирь
судят по массе уравновешивающих их эталонных гирь и отношению соответствующих им
показаний весов.

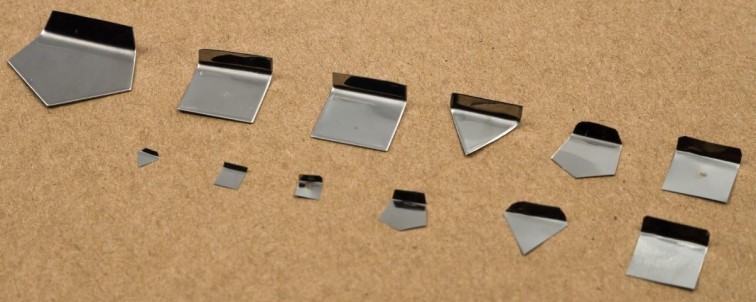

Гири номинальных значений массы от 1 мг до 500 мг изготавливаются в виде
многоугольных пластинок из нержавеющей стали аустенитного класса, алюминия, нейзильбера
или кобальта.
Гири массой 1·10
k
мг (k = 0, 1, 2) имеют форму треугольника; гири массой 2·10
k
мг (k =
0, 1, 2) имеют форму квадрата; гири массой 5·10
k
мг (k = 0, 1, 2) имеют форму пятиугольника.
Гири класса точности E
1
номинальных значений массы от 1 г до 20 кг включительно
изготавливаются из нержавеющей стали аустенитного класса цилиндрической формы с
головкой и не имеют подгоночных полостей.
Гири класса точности E
2
номинальных значений массы от 1 г до 20 кг включительно
изготавливаются из нержавеющей стали аустенитного класса цилиндрической формы с
головкой или без головки и не имеют подгоночных полостей.
Гири классов точности F
1
, F
2
, M
1
номинальных значений массы от 1 г до 20 кг
включительно изготавливаются из нержавеющей стали аустенитного класса цилиндрической
формы с головкой или без головки.
Гири классов точности F
1
, F
2
, M
1
номинальных значений массы 5 кг, 10 кг и 20 кг могут
изготавливаются из нержавеющей стали аустенитного класса цилиндрической формы с ручкой
или параллелепипедной формы с ручкой.
Гири класса точности M
1
номинальными значениями массы 5 кг, 10 кг и 20 кг могут
изготавливаться из чугуна параллелепипедной формы с ручкой.
Гири классов точности F
1
, F
2
, M
1
номинальных значений массы от 1 г до 10 г
включительно изготавливаются цилиндрической формы из нержавеющей стали в виде
моноблока без подгоночных полостей.
Гири классов точности F
1
, F
2
номинальных значений массы от 20 г до 20 кг
включительно могут иметь подгоночную полость, закрываемую с помощью резьбовой пробки
со шлицем под отвертку или пробки.
Лист № 2
Всего листов 10
Гири класса точности M
1
номинальных значений массы от 20 г до 200 г включительно
могут иметь подгоночную полость.
Гири класса точности M
1
номинальных значений массы от 500 г до 20 кг включительно
имеют подгоночную полость закрываемую с помощью пробки.
Гири номинальных значений массы 5 кг, 10 кг, 20 кг могут быть выполнены с
проточкой по внешнему контуру гири.
Гири классов точности E
2
, F
1
, F
2
, M
1
номинальных значений массы от 1 г до 20 кг могут
быть выполнены как с поднутрением так и без поднутрения.
Гири изготавливаются отдельно или в наборах.
Наборы изготавливаются в следующих составах:
- 12 гирь с номинальными значениями массы от 1 мг до 500 мг включительно,
упакованных в деревянный, или алюминиевый, или пластиковый футляр;
- 16 гирь с номинальными значениями массы от 1 мг до 5 г включительно, упакованных
в деревянный, или алюминиевый, или пластиковый футляр;
- 21 гиря с номинальными значениями массы от 1 мг до 100 г включительно,
упакованных в деревянный, или алюминиевый, или пластиковый футляр;
- 24 гири с номинальными значениями массы от 1 мг до 500 г включительно,
упакованных в деревянный, или алюминиевый, или пластиковый футляр;
- 25 гирь с номинальными значениями массы от 1 мг до 1 кг включительно,
упакованных в деревянный, или алюминиевый, или пластиковый футляр;
- 28 гирь с номинальными значениями массы от 1 мг до 5 кг включительно,
упакованных в деревянный, или алюминиевый, или пластиковый футляр;
- 29 гирь с номинальными значениями массы от 1 мг до 10 кг включительно,
упакованных в деревянный, или алюминиевый, или пластиковый футляр;
- 20 гирь с номинальными значениями массы от 10 мг до 500 г включительно,
упакованных в деревянный, или алюминиевый, или пластиковый футляр;
- 21 гиря с номинальными значениями массы от 10 мг до 1 кг включительно,
упакованных в деревянный, или алюминиевый, или пластиковый футляр;
- 24 гири с номинальными значениями массы от 10 мг до 5 кг включительно,
упакованных в деревянный, или алюминиевый, или пластиковый футляр;
- 9 гирь с номинальными значениями массы от 1 г до 100 г включительно, упакованных
в деревянный, или алюминиевый, или пластиковый футляр;
- 12 гирь с номинальными значениями массы от 1 г до 500 г включительно,
упакованных в деревянный, или алюминиевый, или пластиковый футляр;
- 13 гирь с номинальными значениями массы от 1 г до 1 кг включительно, упакованных
в деревянный, или алюминиевый, или пластиковый футляр;
- 16 гирь с номинальными значениями массы от 1 г до 5 кг включительно, упакованных
в деревянный, или алюминиевый, или пластиковый футляр;
- 17 гирь с номинальными значениями массы от 1 г до 10 кг включительно,
упакованных в деревянный, или алюминиевый, или пластиковый футляр;
- 4 гири с номинальными значениями массы от 1 кг до 5 кг включительно, упакованных
в деревянный, или алюминиевый, или пластиковый футляр;
- 5 гирь с номинальными значениями массы от 1 кг до 10 кг включительно,
упакованных в деревянный, или алюминиевый, или пластиковый футляр.
Набор может состоять из гирь, образующих одну или несколько декад номинальных
значений массы. Состав каждой декады соответствует одному из следующих числовых рядов:
- (1;1;2;5) ∙ 10n кг;
- (1;1;1;2;5) ∙ 10n кг;
- (1;2;2;5) ∙ 10n кг;
- (1;1;2;2;5) ∙ 10n кг,
Лист № 3
Всего листов 10
- где n - целое положительное или отрицательное число, или нуль.
- Набор гирь может также состоять из нескольких гирь одного значения массы.
Для отличия в наборах гирь с одинаковыми номинальными значениями массы
используются одна или две звездочки, или точки, нанесенные на верхней плоскости.
На гири наносится маркировка в соответствии с ГОСТ OIML R 111-1-2009.
Для предотвращения несанкционированной изменения метрологических характеристик
на уплотнительный диск подгоночной полости наносится знак поверки в соответствии с ГОСТ
OIML R 111-1-2009.
Рисунок 1 – Общий вид гирь из нержавеющей стали с номинальной массой от 1 г до 20 кг
цилиндрической формы с головкой
Рисунок 2 – Общий вид гирь из нержавеющей стали с номинальной массой от 1 г до 20 кг
цилиндрической формы без головки
Лист № 4
Всего листов 10
Рисунок 5 – Общий вид гирь из нержавеющей стали с номинальной массой от 1 мг до 500 мг

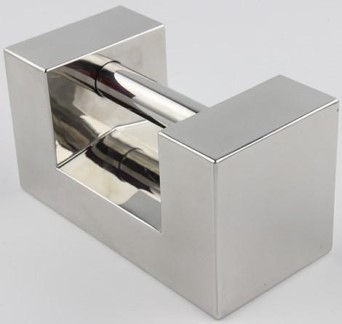

Рисунок 3 – Общий вид гирь из нержавеющей стали с номинальной массой от 5 кг до 20 кг
цилиндрической формы с ручкой и параллелепипедной формы с ручкой

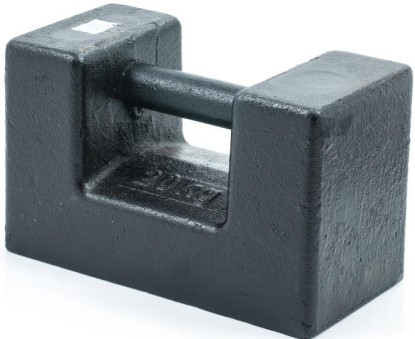

Рисунок 4 – Общий вид гирь из чугуна с номинальной массой от 5 кг до 20 кг
параллелепипедной формы с ручкой
Лист № 5
Всего листов 10

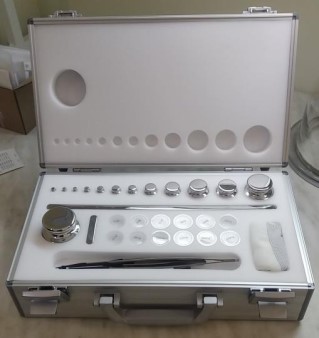

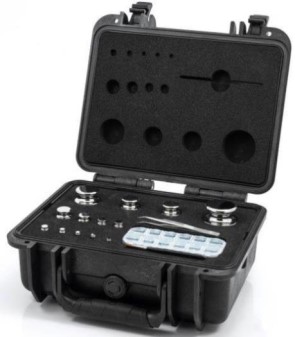

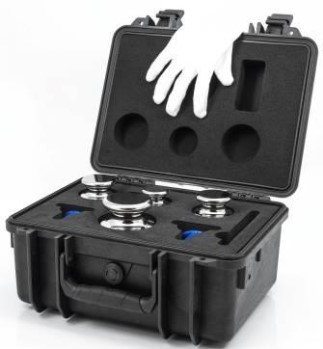

Рисунок 7 – Общий вид наборов гирь
Рисунок 6 – Общий вид наборов гирь
Лист № 6
Всего листов 10

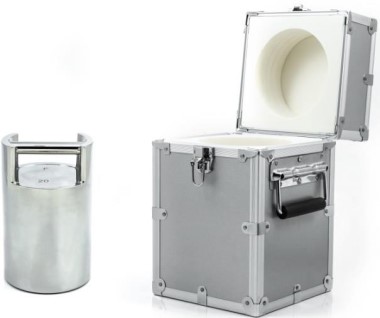

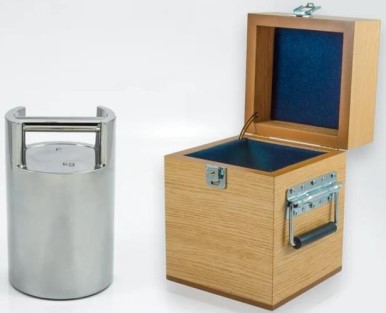

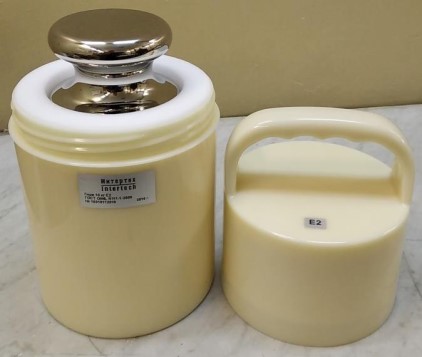

Рисунок 8 – Общий вид гирь с футлярами
Лист № 7
Всего листов 10

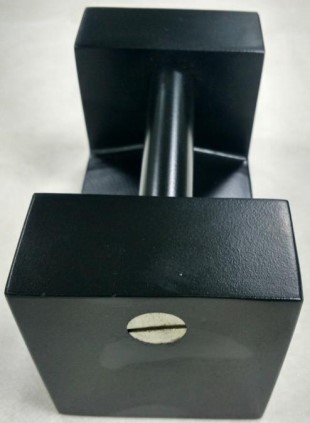

Рисунок 8 – Схема пломбировки от несанкционированного доступа и
место нанесения знака поверки
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Таблица 1 – Пределы допускаемой абсолютной погрешности гирь ±δm.
НоминальноеПределы допускаемой абсолютной погрешности гирь ±δm, мг,
значение массы для классов точности
гирьE
1
E
2
F
1
F
2
M
1
20 кг1030 100 300 1000
10 кг 5,01650 160 500
5 кг2,58,02580250
2 кг1,03,01030100
1 кг0,51,6 5,016 50
500 г0,250,82,58,025
200 г0,100,31,03,010
100 г0,05 0,160,51,6 5,0
50 г 0,03 0,10 0,3 1,0 3,0
20 г 0,025 0,08 0,25 0,8 2,5
10 г 0,020 0,06 0,20 0,6 2,0
5 г 0,016 0,05 0,16 0,5 1,6
2 г 0,012 0,04 0,12 0,4 1,2
1 г 0,010 0,03 0,10 0,3 1,0
500 мг 0,008 0,025 0,08 0,25 0,80
200 мг 0,006 0,020 0,06 0,20 0,60
100 мг 0,005 0,016 0,05 0,16 0,50
20 мг 0,003 0,010 0,03 0,10 0,30
Место нанесения знака поверки
Лист № 8
Всего листов 10
Продолжение таблицы 1
НоминальноеПределы допускаемой абсолютной погрешности гирь ±δm, мг,
значение массы для классов точности
гирь E
1
E
2
F
1
F
2
M
1
10 мг 0,003 0,008 0,025 0,08 0,25
5 мг0,0030,0060,0200,060,20
2 мг0,0030,0060,0200,060,20
1 мг0,0030,0060,0200,060,20
Таблица 2 – Диапазоны допускаемых значений плотности материала гирь
НоминальноеДиапазоны допускаемых значений плотности материала гирь
значение массы P
min
, P
max
, 10
3
кг∙м
-3
, для классов точности гирь
гирьE
1
E
2
F
1
F
2
M
1
≥ 100 г 7,934-8,067 7,81-8,21 7,39-8,73 6,4-10,7 ≥ 4,4
50 г7,92-8,087,74-8,287,27-8,896,0-12,0≥ 4,0
20 г7,84-8,177,50-8,57 6,6-10,14,8-24,0≥ 2,6
10 г7,74-8,287,27-8,89 6,0-12,0 ≥ 4,0≥ 2,0
5 г7,62-8,426,9-9,65,3-16,0≥ 3,0-
2 г7,27-8,89 6,0-12,0 ≥ 4,0≥ 2,0-
1 г 6,9-9,6 5,3-16,0 ≥ 3,0 --
500 мг 6,3-10,9 ≥ 4,4 ≥ 2,2 - -
200 мг 5,3-16,0 ≥ 3,0 - - -
100 мг ≥ 4,4 - - - -
50 мг ≥ 3,4 - - - -
20 мг ≥ 2,3 - - - -
Таблица 3 – Максимальные значения шероховатости поверхности гирь
ШероховатостьКласс точности гирь
поверхности
E
1
E
2
F
1
F
2
R
z
, мкм 0,5 1 2 5
R
a
, мкм 0,1 0,2 0,4 1
намагниченности М,
F
2
M
1
Таблица 4 – Пределы допускаемых абсолютных значений остаточной
выраженные в единицах остаточной магнитной индукции µ
0
М.
МаксимальнаяКласс точности гирь
остаточная магнитная
E
1
E
2
F
1
индукция
µ
0
М, мкТл2,5825
80250
Лист № 9
Всего листов 10
Таблица 5 – Пределы допускаемых абсолютных значений магнитной восприимчивости χ.
Номинальное значениеМаксимальные значения магнитной восприимчивости гирь χ
массы гирь mв зависимости от их класса точности
E
1
E
2
F
1
F
2
m ≤ 1 г0,25 0,910 –
2 г≤ m ≤ 10 г0,060,180,74
20 г≤ m0,020,070,2 0,8
Значение
от -30 до +50
от +10 до +35
от 30 до 80
±0,5
±2
Таблица 6 – Основные технические характеристики.
Наименование характеристики
Условия эксплуатации:
1) температура окружающего воздуха,
о
C
- для гирь классов точности М
1
- для гирь классов точности E
1
, E
2,
F
1
, F
2
2 ) относительная влажность воздуха, %
Изменение температуры в течение 1 часа,
С не более
- гири классов точности E
1
, E
2,
F
1
, F
2
- гири классов точности M
1
Средняя наработка на отказ, часов
- гири классов точности E
1
, E
2
- гири классов точности F
1
, F
2,
M
1
Средний срок службы, лет
10000
5000
10
Знак утверждения типа
наносится на паспорт или футляр (если входит в комплектность).
Комплектность средства измерений
Таблица 7 – Комплектность одиночных гирь
Наименование
Гиря
Деревянный, пластиковый или металлический футляр
Паспорт
Перчатка
Захват
Пинцет
Салфетка из микрофибры
Обозначение
-------
Кол-во
1 шт.
1 шт.
1 экз.
см. паспорт
см. паспорт
см. паспорт
см. паспорт
Таблица 8 – Комплектность наборов гирь
Наименование
Набор гирь
Деревянный, пластиковый или металлический футляр
Паспорт
Перчатка
Захват
Пинцет
Салфетка из микрофибры
Обозначение
-------
Кол-во
1 набор
1 шт.
1 шт.
см. паспорт
см. паспорт
см. паспорт
см. паспорт
Лист № 10
Всего листов 10
Сведения о методиках (методах) измерений
приведены в разделе 4 паспорта.
Нормативные и технические документы, устанавливающие требования к гирям классов
точности Е
1
, Е
2
, F
1
, F
2
, М
1
ГОСТ OIML R 111-1-2009 Государственная система обеспечения единства измерений.
Гири классов E
1
, E
2
, F
1
, F
2
, M
1
, M
1-2
, M
2
, M
2-3
, M
3
. Часть 1. Метрологические и технические
требования. Испытания
Государственная поверочная схема для средств измерений массы, утвержденная
приказом Федерального агентства по техническому регулированию и метрологии 29.12.2018 г.
№ 2818
Техническая документация «Changzhou Fuyue Weight Co. LTD», КНР
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 22759-02 | Колбы мерные 2-го класса точности | 2 | ОАО "Стеклоприбор", Украина, г.Червонозаводское | Первичная поверка при выпуске | Перейти |
| 7239-79 | Весы лабораторные квадрантные электронные 4-го класса точности | ВЛКЭ-500 г | Нет данных | 1 год (ГОСТ 8.002-71) | Перейти |
| 15086-96 | Гири классов точности E1, E2, F1 | Нет данных | Фирма "Mettler-Toledo AG", Швейцария | 1 год | Перейти |
| 79839-20 | Корзины поверочные | КП-П классов точности F1, F2, М1 | Общество с ограниченной ответственностью "Промконструкция" (ООО "Промконструкция"), г. Челябинск | 1 год | Перейти |
| 31475-11 | Колбы 2-го класса точности | 1, 2, 2а | ООО "Фармстекло", г.Клин | Первичная поверка до ввода в эксплуатацию | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
