Номер госреестра:
81833-21
Наименование СИ:
Трансформаторы напряжения
Обозначение типа:
JDZX9-35R
Производитель:
Компания "Dalian No. 1 Instrument Transformer Co., Ltd.", КНР
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
110828001, 110828002, 110828003, 110828004, 110828005, 110828006
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «31» мая 2021 г. № 891
Лист № 1
Регистрационный № 81833-21Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения JDZX9-35R
Назначение средства измерений
Трансформаторы напряжения JDZX9-35R (далее – трансформаторы) предназначены для
преобразования напряжения в электрических цепях переменного тока с целью передачи сигнала
измерительной информации приборам измерения, защиты, автоматики, сигнализации и
управления.
Трансформаторыпредназначеныдлявнутреннейустановкивкомплектные
распределительные устройства (КРУ) в электроустановках переменного тока частоты 50 Гц с
классом напряжения 35 кВ.
Описание средства измерений
Принцип действия трансформатора основан на законе электромагнитной индукции. Ток
первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе,
вследствие чего во вторичной обмотке создается напряжение пропорциональное первичному
напряжению.
По конструктивному исполнению трансформаторы являются однофазными, с одним
изолированным выводом первичной обмотки, другой вывод первичной обмотки при
эксплуатации подлежит заземлению. В конструкции трансформаторов применена установка
предохранительного устройства со сменным плавким предохранителем. Магнитопровод,
предохранительное устройство, первичная и вторичные обмотки трансформаторов залиты
эпоксидным компаундом, которыйобеспечивает требуемую электрическую прочность изоляции,
защиту обмоток и предохранительного устройства от проникновения влаги, а также от
механических повреждений.
Трансформаторы в зависимости от исполнения выпускаются с одной или двумя
основными (измерительными) вторичными обмотками и одной дополнительной вторичной
обмоткой, предназначенной для питания цепей зашиты, автоматики, управления, сигнализации,
а также для контроля изоляции сети. Панель с выводами вторичных обмоток и заземляемым
выводом первичной обмотки имеет защитную диэлектрическую крышку, которая крепится
винтами, имеющими отверстия для пломбирования.
Трансформаторы имеют опорную металлическую плиту с четырьмя отверстиями для их
крепления и четырьмя отверстиями с резьбой M12, предназначенных для выполнения
такелажных операций.
Внешний вид трансформаторов напряжения и место пломбирования представлены на
рисунке 1.
Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке.
Заводской номер трансформатора наносится на самоклеящуюся информационную
табличку (шильд) на корпусе.
Лист № 2
Всего листов 3

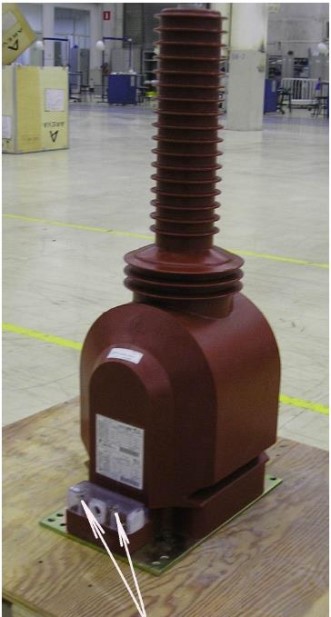

Рисунок 1 – Внешний вид трансформатора напряжения
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Таблица 1 – Метрологические и технические характеристики
Характеристика
Класс напряжения, кВ
Значение
35
35/√3
0,1/√3
0,1/3
0,5
3Р
Номинальное напряжение первичной обмотки, кВ
Номинальное напряжение вторичной обмотки, кВ:
- основной
- дополнительной
Класс точности вторичной обмотки:
- основной
- дополнительной
Номинальная мощность вторичной обмотки, В∙А:
- основной
- дополнительной
Предельная мощность вторичных обмоток, В∙А
Номинальная частота, Гц
Габаритные размеры, мм, не более
Масса, кг, не более
50
100
600
50
370×270×830
78
Место
пломбирования
Лист № 3
Всего листов 3
Знак утверждения типа
наносится на паспорт типографским способом.
Комплектность средства измерений
6 шт.
Количество, шт.
Таблица 2 – Комплектность средства измерений
Наименование
Трансформатор напряженияJDZX9-35R (Зав.№№110828001,
110828002, 110828003, 110828004, 110828005, 110828006)
Паспорт
6 экз.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативныедокументы,устанавливающиетребованияктрансформаторам
напряжения JDZX9-35R
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки.
