УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «31» мая 2021 г. № 891
Лист № 1
Регистрационный № 81832-21Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Контроллеры управления UNILIGHT
Назначение средства измерений
Контроллеры управления UNILIGHT (далее - контроллеры) предназначены для измерений
интервалов времени и синхронизации времени у приборов со встроенными часами, трансляции
полученных данных в вышестоящие уровни автоматизированных систем телеметрии,
автоматизированныхинформационно-измерительных систем коммерческого/технического учета
электроэнергии (АИИС КУЭ/АСТУЭ), а также для управления линиями электропитания.
Описание средства измерений
Контроллеры управления UNILIGHT являются промышленными контроллерами,
выполненными в едином корпусе и имеющие следующие основные модули: центральный
процессор, энергонезависимая память, оперативную память, интерфейсы ввода – вывода.
Контроллеры выпускаются в пластиковом корпусе.
Контроллеры состоят из аппаратной и программной части, программная часть встроена в
аппаратную часть. Аппаратная часть содержит:модем, аккумуляторную батарею, часы реального
времени, дискретные входы, выходы, RS-485, USB, Ethernet.
Основные функции контроллеров:
- сбор данных с приборов учета электрической энергии, датчиков (температуры,
освещенности, влажности и др.);
- передача собранных данных на верхний уровень;
- управление объектами по расписанию или по команде диспетчера;
- управление контакторами, отвечающими за включение и выключение нагрузки.
- передача данных на верхний уровень о состоянии элементов щита управления;
- оперативное оповещение персонала об аварийных и иных событиях.
Контроллеры имеют следующие возможности:
- управление: 6 выходов (включение/отключение линий нагрузки);
- мониторинг напряжения, состояния линий, датчика двери и задымления;
- сборданныхсвнешнихустройств (счетчикэлектрической энергии, датчикосвещенности
и др.) по интерфейсу RS-485;
- работа по каналу связи GSM (поддержка 2G, 3G);
- выполнение служебных команд по СМС;
- работа с двумя сим-картами;
- подтверждение выполнения любых команд управления, переданных от сервера;
- автоматическая перезагрузка при зависании при помощи программного сторожевого
таймера.
Контроллеры выпускаются в одной модификации, пример записи контроллеров:
«Контроллеры управления UNILIGHT».
Общий вид контроллеров, места пломбирования приведены на рисунке 1.
Лист № 2
Всего листов 5
1- Места нанесения пломб

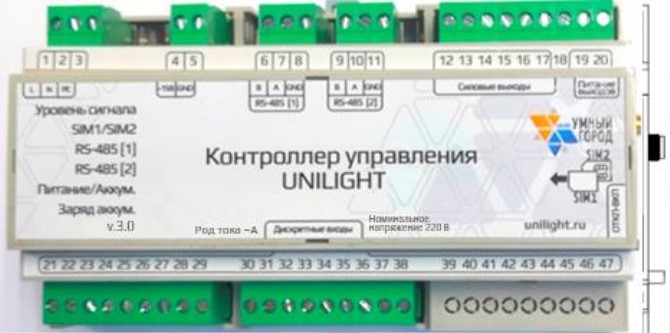

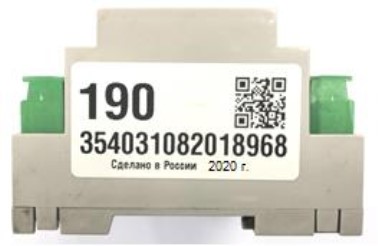

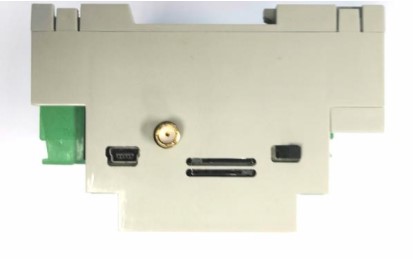

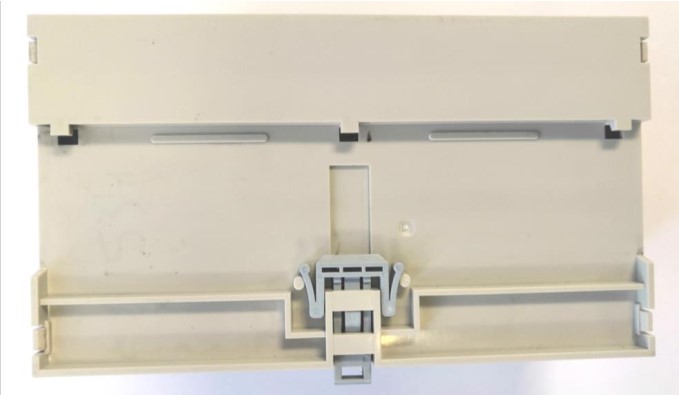

Рисунок 1 – Общий вид и места пломбирования контроллеров
1
1
Лист № 3
Всего листов 5
Программное обеспечение
Встроенное программное обеспечение (ПО) контроллеров разделено на метрологически
значимую и незначимую части.
Защита параметров и данных контроллеров от несанкционированного доступа по
интерфейсам организована с помощью использования системы паролей. Несанкционированное
изменение настроечных параметров контроллеров невозможно без вскрытия корпуса.
Обмен по интерфейсам, в том числе, с нижним уровнем, с верхним уровнем и между
внешней и внутренней частями ПО, защищен шифрованием.
Идентификационные данные ПО контроллеров указаны в таблице 1.
Значение
«Unilight контроллер»
3.0
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии(идентификационныйномер) ПО,не
ниже
Цифровой идентификатор ПО
-
Уровень защиты ПО от непреднамеренных и преднамеренных изменений – «высокий» в
соответствии с рекомендациями Р 50.2.077-2014.
Метрологические и технические характеристики
Пределы основной абсолютной погрешности хода часов при
отсутствии внешней синхронизации, с/сут
3,0
0,5
0,1
Таблица 2 - Метрологические характеристики
Параметр
Значение
Пределы основной абсолютной погрешности хода часов в
условиях внешней синхронизации по сигналам точного
времени ГЛОНАСС/GPS, с/сут
Пределы дополнительной температурной погрешности хода
часов (в условияхотсутствия внешней синхронизации), с/°C в
сутки
220
10
от 47 до 65
9600
10
есть
850/900/1800/1900
Modbus
15
Таблица 3 - Технические характеристики
Напряжение питания, В
Потребляемая мощность, В·А, не более
Частота питающего напряжения, Гц
Наличие интерфейса RS-485, скорость, бит/с, не менее
Наличие интерфейса Ethernet, скорость, Мбит/с, не менее
Наличие интерфейса USB
Наличие канала связи GSM
Протокол передачи данных
Максимальное количество подключаемых приборов учета
энергоресурсов, ед
Глубина хранения данных, лет, не менее
5
Лист № 4
Всего листов 5
Рабочие условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность воздуха (при температуре 30 °C), %,
не более
- атмосферное давление, кПа
от -45 до +65
Продолжение таблицы 3
Нормальные условия измерений:
- температура окружающей среды, °С
- относительная влажность воздуха, %
- атмосферное давление, кПа (мм рт. ст.)
от +15 до +25
от 30 до 80
от 84 до 160 (от 630 до 765)
90
от 60,0 до 106,7
(от 460 до 800)
5
2
410
Хранение данных при отключении питания, лет, не менее
Время установления рабочего режима, мин, не более
Масса контроллеров, г, не более
Габаритные размеры (длина; ширина; высота) контроллеров,
мм, не более
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
160; 90; 60
80 000
7
Знак утверждения типа
наносится на лицевую часть контроллеров и титульные листы эксплуатационной документации
типографским способом.
Комплектность средства измерений
Комплектность приведена в таблице 4.
Таблица 4 – Комплектность контроллеров
Наименование
Контроллер управления UNILIGHT
Паспорт
4G/3G/GSM антенна SMA (по заказу)
Методика поверки (по заказу)
Обозначение
-
-
-
МП 206.2-007-20
Количество
1
1
1
1
Сведения о методиках (методах) измерений
приведены в п. 1.2 документа «Паспорт Контроллер управления UNILIGHT».
Нормативные и технические документы, устанавливающие требования к контроллерам
управления UNILIGHT
ГОСТ IEC 60730-1 Автоматические электрические управляющие устройства. Часть 1.
Общие требования.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
ТУ 26.51.45-001-49887664-2020 Контроллеры управления UNILIGHT. Технические
условия.
Лист № 5
Всего листов 5
Готовы поверить данное средство измерений.
