Номер госреестра:
81828-21
Наименование СИ:
Хроматографы газовые
Обозначение типа:
Agilent 7890B
Производитель:
AC Analytical Controls B.V., Нидерланды
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав. № CN20293019 и зав. № CN20303002 с плазменно-эмиссионным детектором (ПЭД)
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «31» мая 2021 г. № 891
Лист № 1
Регистрационный № 81828-21Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Хроматографы газовые Agilent 7890B
Назначение средства измерений
Хроматографы газовые Agilent 7890B (далее – хроматографы Agilent 7890B), оснащен-
ные плазменно-эмиссионным детектором (ПЭД), предназначены для измерений содержания
(объемных долей, млн
-1
) компонентов, входящих в состав анализируемых проб технологиче-
ских газов и товарного гелия.
Описание средства измерений
Принцип работы хроматографов Agilent 7890B основан на разделении компонентов про-
бы при ее прохождении в потоке газа-носителя через хроматографическую колонку и аналити-
ческого сигнала от компонента регистрации с помощью детектора.
Хроматографы Agilent 7890B представляют собой стационарные настольные лаборатор-
ные приборы и состоят из основного блока, включающего термостат с плазменно-эмиссионным
детектором и хроматографическими колонками, блока ввода проб с автоматическими краном-
дозатором для ввода газовых проб, блока контроля газовых потоков и внешнего компьютера с
программным обеспечением OpenLab CDS ChemStation Edition. На передней панели хромато-
графов Agilent 7890B имеется панель управления и дисплей, предназначенные для
оперативной установки рабочих параметров хроматографа Agilent 7890B.
Хроматографы Agilent 7890B комплектуются дополнительно сервисным программным
обеспечением LDChroma, которое используется однократно для первоначальной настройки
плазменно-эмиссионного детектора.
В хроматографах Agilent 7890B могут быть использованы как насадочные, так и
капиллярные колонки.
Внутри корпуса хроматографов Agilent 7890B предусмотрено место для оснащения при
необходимости одним или несколькими дополнительными детекторами в зависимости от
решаемой задачи.
Хроматографы Agilent 7890B защищены от вмешательства в режимы настройки (регули-
ровки) программного обеспечения, путем разграничения прав доступа (сервисный и пользова-
тельский) с использованием паролей.
На лицевой панели корпуса хроматографов Agilent 7890B предусмотрены места для
нанесения заводских (серийных) номеров (в виде шильдика в левом нижнем углу) и буквенно-
цифровых обозначений типа и изготовителя средств измерений, выполненных способом
лакокрасочного нанесения, что позволяет однозначно идентифицировать каждый экземпляр
средства измерений.

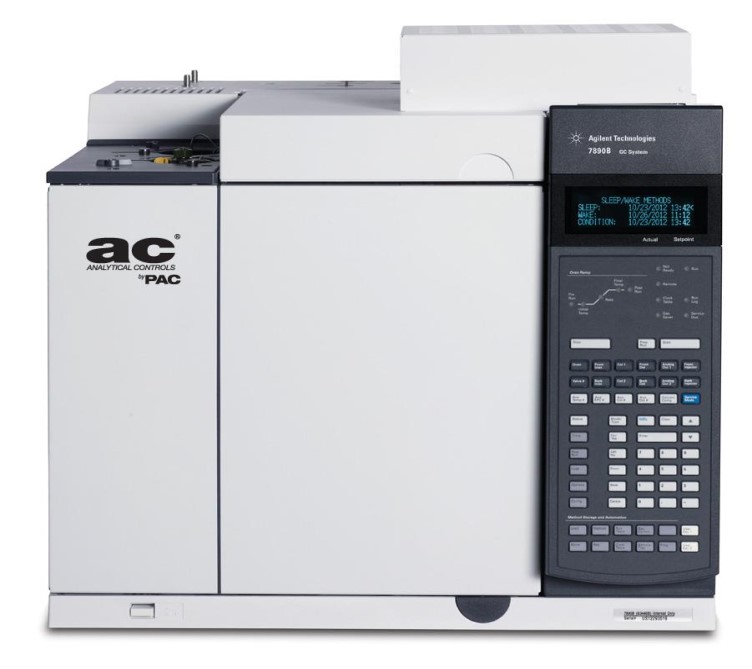

Общий вид хроматографов Agilent 7890B (без внешнего компьютера) и место нанесения
знака поверки приведены на рисунке 1.
Лист № 2
Всего листов 4
Пломбирование хроматографов Agilent 7890B не предусмотрено.
Программное обеспечение
Хроматографы Agilent 7890B оснащаются встроенным и автономным ПО (OpenLab CDS
ChemStation Edition) и сервисным ПО (LDChroma).
Встроенное ПО предназначено для сбора и передачи данных в автономное ПО и для
задания параметров хроматографа с помощью панели управления и дисплея на корпусе
хроматографа.
Программное обеспечение OpenLab CDS ChemStation Edition является метрологически
значимой частью ПО хроматографов Agilent 7890B, которое выполняет следующие функции:
- управление хроматографом;
- настройка режимов работы;
- получение хроматограмм;
- обработка и хранение результатов измерений;
- построение градуировочных графиков;
- проведение диагностических проверок блока хроматографа.
Программное обеспечение LDChroma используется однократно для первоначальной
настройки плазменно-эмиссионногодетектора иустановления оптимальных настроек
детектора и не является метрологически значимым.
Место нанесения знака поверки
в виде наклейки
Рисунок 1 – Общий вид хроматографов Agilent 7890B (без внешнего компьютера) и
место нанесения знака поверки в виде наклейки
Лист № 3
Всего листов 4
Конструкция хроматографов Agilent 7890B исключает возможность несанкционирован-
ного влияния на метрологически значимую часть программного обеспечения и измерительную
информацию посредством ограничения прав учетной записи пользователя.
Идентификационные данные программного обеспечения хроматографов Agilent 7890B
приведены в таблице 1.
Таблица 1 – Идентификационные данные программного обеспечения (ПО)
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОOpenLab CDSLDChroma
ChemStation Edition
Номер версии (идентификационный номер) ПОне ниже С.01.10не ниже 3.3.66
Уровень защиты программного обеспечения хроматографов Agilent 7890B «средний» в
соответствии с Р 50.2.077-2014.
Влияние ПО учтено изготовителем при нормировании метрологических характеристик
хроматографов Agilent 7890B.
Метрологические и технические характеристики
Таблица 2 – Метрологические характеристики с детектором ПЭД
Наименование характеристики
Значение
3,5
.
10
-12
5
.
10
-6
25
.
10
-5
5
0,3
±10
Предел детектирования, г/с, не более
1)
Уровень флуктуационных шумов нулевого сигнала, В, не более
Дрейф нулевого сигнала, В/ч, не более
Предел допускаемого относительного СКО
выходного сигнала, %, не более
2)
- по площади и высоте пиков
- по времени удерживания
Пределы допускаемого относительного изменения выходного
сигнала за цикл измерений 4 часа (по площади пика), %
1)
Контрольное вещество – неон в гелии
2)
При вводе пробы с помощью газового крана-дозатора
Значение
680
600
540
70
от 18 до 28
80
Таблица 3 – Основные технические характеристики
Наименование характеристики
Габаритные размеры, мм, не более:
- ширина
- высота
- глубина
Масса, кг, не более
Условия эксплуатации:
- температура окружающей среды, ºС
- относительная влажность воздуха, %, не более
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Средний срок службы, лет, не менее
50±1
8
Лист № 4
Всего листов 4
Знак утверждения типа
наносится на титульный лист «Руководства по эксплуатации» типографским способом или в
виде наклейки.
1 шт.
-
1 шт.
Комплектность средства измерений
Наименование
Обозначение
Количество
Хроматограф газовый
Agilent 7890B, зав. № CN20293019
или зав. № CN20303002 с плазменно-
эмиссионным детектором (ПЭД)
Руководство по эксплуатации, включающее
руководство пользователя программного
обеспечения (на русском языке)
Методика поверки
МП 103-223-2020
1 экз.
Сведения о методиках (методах) измерений
отсутствуют; при использовании в сфере государственного регулирования обеспечения
единства измерений хроматографы применяются в соответствии с аттестованными методиками
(методами) измерений.
Нормативные документы, устанавливающие требования к хроматографам газовым
Agilent 7890B
ГОСТ 26703-93 Хроматографы аналитические газовые. Общие технические требования и
методы испытаний
ГОСТ 8.485-2013 Государственная система обеспечения единства измерений. Хромато-
графы аналитические газовые лабораторные. Методика поверки
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 15311-08 | Хроматографы жидкостные | Waters HPLC | Фирма "Waters Corporation", США | 1 год | Перейти |
| 3564-73 | Термометры манометрические показывающие газовые и жидкостные | ТПГ-4 и ТПЖ-4 | ПО "Теплоконтроль", г.Казань | Нет данных | Перейти |
| 15118-99 | Хроматографы газовые с пламенно-ионизационным, электроннозахватным, по теплопроводности, термоионным и масс-селективным детекторами | HP 6890/6850 | Фирма "Agilent Technologies", США | 1 год | Перейти |
| 3396-72 | Хроматографы | Газохром-3101 | Завод "Нефтекип", г.Москва | Нет данных | Перейти |
