Дефектоскопы магнитные комбинированные -, ГРСИ 81776-21
Номер госреестра:
81776-21
Наименование СИ:
Дефектоскопы магнитные комбинированные
Обозначение типа:
-
Производитель:
АО "Транснефть - Диаскан", Московская обл., г. Луховицы
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
305051, 2150700
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «28» мая 2021 г. № 861
Лист № 1
Регистрационный № 81776-21Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дефектоскопы магнитные комбинированные
Назначение средства измерения
Дефектоскопы магнитные комбинированные (далее по тексту - дефектоскопы)
предназначены для измерений толщины стенки трубы методом магнитной дефектоскопии и
координаты выявленных дефектов вдоль оси трубы при проведении внутритрубного
диагностирования магистральных нефтепроводов, нефтепродуктопроводов и газопроводов.
Описание средства измерений
Принцип действия дефектоскопов основан на методе эффекта Холла. Магнитная секция
дефектоскопа оснащена постоянными магнитами, создающими в теле трубы магнитное поле.
Во время движения дефектоскопа вдоль трубопровода датчики магнитные комбинированные
(далее потексту -комбинированные), установленные между полюсамимагнитной
измерительной системы, регистрируют любое изменение магнитного потока, вызванное
изменением толщины стенки трубы или несплошностью металла трубы.
Дефектоскопы являются модульными измерительными приборами неразрушающего
контроля. Конструктивно дефектоскопы состоят из трех соединенных между собой карданным
соединением секций: секции 1, представляющей из себя магнитную секцию с блоком
батарейным и установленными на ней одометрами; секции 2, представляющей из себя
магнитную секцию с блоком батарейным; секции 3, представляющей из себя магнитную
секцию.
На секции 1 размещается внешняя электроника измерительной системы продольного
намагничивания. На секциях 2 и 3 размещается внешняя электроника измерительной системы
поперечного намагничивания.
Дефектоскоп выпускается в следующих исполнениях: 48-МСК.02-00.000 и 48-МСК.10-
00.000, которые отличаются отсутствием у последнего блока регулятора скорости.
Предусмотрена эксплуатация дефектоскопов в трех вариантах сборки: МFL + TFI (в
составе секции 1-3), МFL (в составе секция 1) и TFI (в составе секции 2 и 3). Дефектоскопы в
исполнении 48-МСК.02-00.000 эксплуатируются только в жидкостной среде, в исполнении 48-
МСК.10-00.000 – в газовой и жидкостной среде.
Секция магнитная состоит из магнитопровода и внешнего устройства измерительной
системы продольного и поперечного намагничивания, состоящей из кольца с установленными
на нем блоками датчиков комбинированных, блоками магнитов и пластинами щеточными.
Лист № 2
Всего листов 5
дю
Таблица 1 - Типоразмеры дефектоскопов магнитных комбинированных
Обозначение дефектоскоповЗаводской номер
мм
Ти
п
оразмеры
йм
1220,048
48-МСК.02-00.000305051
1219,248 API
1220,048
48-МСК.10-00.0002150700
1219,248 API
Так как каждый дефектоскоп предназначен для диагностирования магистральных
нефтепроводов и нефтепродуктопроводов нескольких диаметров, для лучшего прохождения
изгибов трубопровода имеется комплект сменных секций и манжет разных размеров, которые
устанавливаются перед проведением диагностирования.
Фотографии общего вида дефектоскопов представлены на рисунках 1-2.

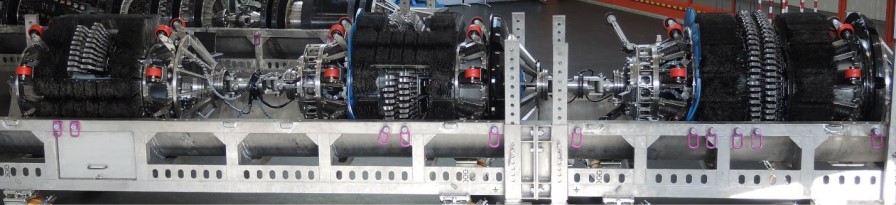

Рисунок 1 – Общий вид дефектоскопа магнитного комбинированного
48-МСК.02-00.000

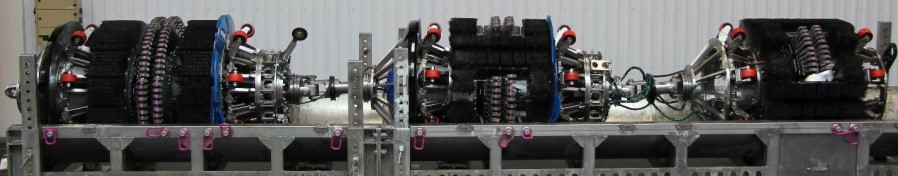

Рисунок 2 – Общий вид дефектоскопа магнитного комбинированного
48-МСК.10-00.000
Пломбирование дефектоскопов не предусмотрено.
Знак поверки не наносится на дефектоскопы.
Программное обеспечение
Программное обеспечение (ПО) служит для подготовки и настройки оборудования
перед пропуском дефектоскопа по трубопроводу, отображения результатов измерения на
экране персонального компьютера, передачи данных пропуска на внешние накопители.
ПО «UniScan» предназначено для визуализации и постобработки результатов
измерений.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Лист № 3
Всего листов 5
UniScan
6.6.8261.1 и выше
Значение
номер) ПО
Таблица 2 – Идентификационные данные программного обеспечения
Идентификационные данные
(признаки)
Идентификационное наименование ПО Терминал внутритрубного
дефектоскопа универсальный
Номер версии (идентификационный
22.0592.19 и выше
Цифровой идентификатор ПО-
Метрологические и технические характеристики
от 11 до 29
±30
от 418 до 18000
Пределыдопускаемойабсолютнойпогрешности
измерений координат дефекта (вдоль оси трубы), мм
Таблица 3 – Метрологические характеристики
Диапазон измерений толщины стенки трубопровода
магнитным методом, мм
Пределы допускаемой относительной погрешности
измерений толщины стенки трубопровода магнитным
методом, %
Диапазон измерений координат дефекта (вдоль оси
трубы), мм
±(34+0,0083∙L) мм,
где L – измеренная координата дефекта
(вдоль оси трубы), мм
Рабочая среда эксплуатации
от 315 до 350
Таблица 4 – Основные технические характеристики
Наименование характеристики
Наружный диаметр обследуемого трубопровода D
н
, мм
Значение параметра
от 1219,2 до 1220,0
нефть, нефтепродукты, газ*,
неагрессивные жидкости
14
от 0,2 до 4,0
от 0,2 до 12,0
6
от 19 до 30
от - 15 до + 60
от 0 до + 35
от - 40 до + 50
0Ex db sa [ia] IIA T3 Ga X
Максимальное давление в трубопроводе, МПа
Допустимая скорость движения дефектоскопа, м/с
- жидкостная среда
- газовоздушная среда*
Допустимая овальность трубопровода, % от D
н
, не более:
Максимальная протяженность участка, обследуемого за один
пропуск, при средней скорости движения 1 м/с, км
Напряжение питания, В
Температура среды эксплуатации,
С
Температура хранения,
С
Температура транспортирования,
С
Маркировка взрывозащиты
* для исполнения 48-МСК.10-00.000
Лист № 4
Всего листов 5
Знак утверждения типа
наносится на титульном листе руководства по эксплуатации в правом верхнем углу методом
печати.
Комплектность средства измерения
Таблица 6 – Комплектность дефектоскопа 48-МСК.02-00.000
НаименованиеОбозначениеКоличество
48-МСК.02-00.000
48-МСК.10-28.000
48-МСК.02-12.000
48-МСК.02-14.000
48-ДМК.10-50.000
1 шт.
1 компл.
1 компл.
1 компл.
1 компл.
Дефектоскоп магнитный комбинированный
Транспортировочно –запасовочное устройство
Комплект сменных частей секции 2
Комплект вспомогательного оборудования
Комплект оборудования для обслуживания
электроники
Программа интерпретации данных
Комплект запасных частей
Комплект инструмента и принадлежностей
Комплект терминала
Комплект эксплуатационных документов
Методика поверки
RU.18024722.00050
48-МСК.02-17.000
48-МСК.02-18.000
48-ДМК.10-60.000
-
МП 055.Д4-20
1 диск
1 компл.
1 компл.
1 компл.
1 компл.
1 экз.
Таблица 7 – Комплектность дефектоскопа 48-МСК.10-00.000
НаименованиеОбозначениеКоличество
48-МСК.10-00.000
48-МСК.10-28.000
48-МСК.10-11.000
48-МСК.10-12.000
48-МСК.10-14.000
48-ДМК.10-50.000
1 шт.
1 компл.
1 компл.
1 компл.
1 компл.
1 компл.
Дефектоскоп магнитный комбинированный
Транспортировочно–запасовочное устройство
Комплект сменных частей секции 1
Комплект сменных частей секции 2
Комплект вспомогательного оборудования
Комплект оборудования для обслуживания
электроники
Программа интерпретации данных
Комплект запасных частей
Комплект инструмента и принадлежностей
Комплект терминала
Комплект эксплуатационных документов
Методика поверки
RU.18024722.00050
48-МСК.10-17.000
48-МСК.10-18.000
48-ДМК.10-60.000
-
МП 055.Д4-20
1 диск
1 компл.
1 компл.
1 компл.
1 компл.
1 экз.
Таблица 5 – Основные технические характеристики (длина и масса дефектоскопов)
Наименование характеристики
Вариант сборки и среда эксплуатации
48-МСК.02-00.000 48-МСК.10-00.000
Длина,Масса,Длина,Масса,
ммкгммкг
МFL + TFI
- жидкостная среда 7834 10610 7824 10950
- газовоздушная среда - - 7687 10900
МFL
- жидкостная среда 2676 3850 2672 3900
- газовоздушная среда - - 2672 3950
TFI
- жидкостная среда 4779 7255 4773 7050
- газовоздушная среда - - 4773 7100
Лист № 5
Всего листов 5
Сведения о методиках (методах) измерений
приведены в Руководстве оператора 22.0592-34 «Терминал внутритрубного дефектоскопа
универсальный», раздел 3.
Нормативные и технические документы, устанавливающие требования к дефектоскопам
магнитным комбинированным
ТУ 4834-093-18024722-2013 Дефектоскопы внутритрубные магнитные типа МСК.
Технические условия
