ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы анализа цепей векторные N5290A, N5291A

Назначение средства измерений

Системы анализа цепей векторные N5290A, N5291A (далее - системы) предназначены

для измерения S-параметров устройств.

Описание средства измерений

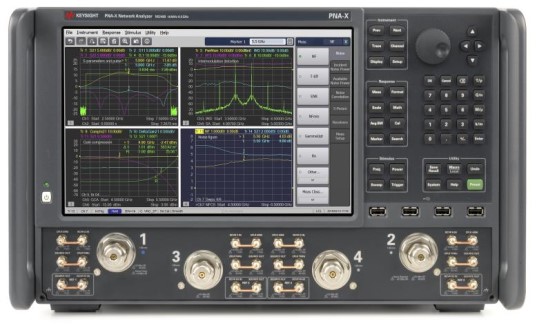

Конструктивно системы N5290A и N5291A состоят из одного из анализатора электри-

ческих цепей N5222B, N5224B, N5225B, N5227B, N5242B, N5244B, N5245B, N5247B в каче-

стве базового блока, распределительного блока N5292A, измерительных головок N5293AX

(для системы N5290A) или N5295AX (для системы N5291A), а также набора кабелей и аксес-

суаров для коммутации компонентов системы. На передней панели базового блока расположе-

ны органы управления и жидкокристаллический цветной дисплей.

Управление операциями меню, а также задание рабочих параметров системы произво-

дится с помощью клавиатуры передней панели базового блока; результаты измерений выво-

дятся на экран дисплея в графической и цифровой формах. Для работы в составе автоматизи-

рованных систем, базовый блок поддерживает подключение по интерфейсам: GPIB, USB 2.0,

LAN (100Base-T).

Принцип действия системы основан на воздействии на исследуемый объект сигналом

с выхода встроенного синтезатора частоты (СЧ) и раздельном измерении параметров падаю-

щего и отраженного сигнала при помощи направленных ответвителей и фазочувствительных

приемников. В состав базового блока включены один или два (в зависимости от модификации)

синтезатора частоты, блок разделения сигнала на падающий и отраженный, несколько прием-

ников, блок вычисления и управления, блок питания.

Системы обеспечивают измерение амплитудно-частотных, фазо-частотных характери-

стик, коэффициента шума различных устройств, так же они обеспечивают визуальное наблю-

дение составляющих спектра (частоты и уровня) периодически повторяющихся сигналов.

Функциональные возможности систем определяются составом опций компонентов си-

стемы, входящих в комплект и приведенных в таблицах 1, 2 и 3.

Таблица 1 – Описание опций базового блока

ОпцияОписание

2012 измерительных порта, 1 источник зондирующего сигнала, прямой доступ к

источнику и приемникам сигналов

2052 измерительных порта, 1 источник зондирующего сигнала, прямой доступ к

источнику и приемникам сигналов, расширение низкочастотного диапазона до

500 Гц

2172 измерительных порта, 1 источник зондирующего сигнала, прямой доступ к

источнику и приемникам сигналов, аттенюаторы на выходе источника сигна-

лов и на входе измерительных приемников

Лист № 2

Всего листов 44

Продолжение таблицы 1

ОпцияОписание

2192 измерительных порта, 1 источник зондирующего сигнала, прямой до-

ступ к источнику и приемникам сигналов, аттенюаторы на выходе источ-

ника сигналов и на входе измерительных приемников, втулки подачи

смещения по постоянному току

2202 измерительных порта, 1 источник зондирующего сигнала, прямой до-

ступ к источнику и приемникам сигналов, аттенюаторы на выходе источ-

ника сигналов и на входе измерительных приемников, втулки подачи

смещения по постоянному току, расширение низкочастотного диапазона

до 500 Гц

2222 измерительных порта, 2 источника зондирующего сигнала, прямой до-

ступ к источникам и приемникам сигналов, выходы второго источника на

передней панели, аттенюаторы на выходе источников сигналов и на входе

измерительных приемников, схема суммирования и коммутации сигналов

источников

2242 измерительных порта, 2 источника зондирующего сигнала, прямой до-

ступ к источникам и приемникам сигналов, выходы второго источника на

передней панели, аттенюаторы на выходе источников сигналов и на входе

измерительных приемников, схема суммирования и коммутации сигналов

источников, втулки подачи смещения по постоянному току

2252 измерительных порта, 2 источника зондирующего сигнала, прямой до-

ступ к источникам и приемникам сигналов, выходы второго источника на

передней панели, аттенюаторы на выходе источников сигналов и на входе

измерительных приемников, схема суммирования и коммутации сигналов

источников, втулки подачи смещения по постоянному току, расширение

низкочастотного диапазона до 500 Гц

4014 измерительных порта, 2 источника зондирующего сигнала, прямой до-

ступ к источникам и приемникам сигналов

4054 измерительных порта, 2 источника зондирующего сигнала, прямой до-

ступ к источникам и приемникам сигналов, расширение низкочастотного

диапазона до 500 Гц

4174 измерительных порта, 2 источника зондирующего сигнала, прямой до-

ступ к источникам и приемникам сигналов, аттенюаторы на выходе ис-

точников сигналов и на входе измерительных приемников

4194 измерительных порта, 2 источника зондирующего сигнала, прямой до-

ступ к источникам и приемникам сигналов, аттенюаторы на выходе ис-

точников сигналов и на входе измерительных приемников, втулки подачи

смещения по постоянному току

4204 измерительных порта, 2 источника зондирующего сигнала, прямой до-

ступ к источникам и приемникам сигналов, аттенюаторы на выходе ис-

точников сигналов и на входе измерительных приемников, втулки подачи

смещения по постоянному току, расширение низкочастотного диапазона

до 500 Гц

4224 измерительных порта, 2 источника зондирующего сигнала, прямой до-

ступ к источникам и приемникам сигналов, аттенюаторы на выходе ис-

точников сигналов и на входе измерительных приемников, схема сумми-

рования и коммутации сигналов источников

Лист № 3

Всего листов 44

Продолжение таблицы 1

ОпцияОписание

4234 измерительных порта, 2 источника зондирующего сигнала, прямой до-

ступ к источникам и приемникам сигналов, аттенюаторы на выходе ис-

точников сигналов и на входе измерительных приемников, схема сумми-

рования и коммутации сигналов источников, втулки подачи смещения по

постоянному току

4254 измерительных порта, 2 источника зондирующего сигнала, прямой до-

ступ к источникам и приемникам сигналов, аттенюаторы на выходе ис-

точников сигналов и на входе измерительных приемников, схема сумми-

рования и коммутации сигналов источников, втулки подачи смещения по

постоянному току, расширение низкочастотного диапазона до 500 Гц

020Входы ПЧ

021Импульсный модулятор первого источника зондирующего сигнала 022

Импульсный модулятор второго источника зондирующего сигнала 029

Высокочувствительный приемник для измерения коэффициента шума.

S93007A,Автоматическое исключение оснастки

S93007B

S93010A,Анализ во временной области

S93010B

S93011A,Расширенный анализ во временной области

S93011B

S93015A,Вычисление и отображение неопределенности измерений S-параметров и

S93015Bуровня мощности

S93025A,Управление встроенными импульсными генераторами, измерения в им-

S93025Bпульсном режиме с широкополосным детектированием

S93026A,Управление встроенными импульсными генераторами, измерения в им-

S93026Bпульсном режиме с широкополосным и узкополосным детектированием

S93027A,Управление внешним тюнером импеданса для измерения коэффициента

S93027Bшума и шумовых параметров

S93029A,Измерение коэффициента шума с применением векторной коррекции ре-

S93029Bзультатов измерений

S930700BИзмерение искажений модуляционных характеристик до 8,5 ГГц

S930701BИзмерение искажений модуляционных характеристик до 13,5 ГГц

S930702BИзмерение искажений модуляционных характеристик до 26,5 ГГц

S930704BИзмерение искажений модуляционных характеристик до 43,5 ГГц

S930705BИзмерение искажений модуляционных характеристик до 50 ГГц

S930707BИзмерение искажений модуляционных характеристик до 67 ГГц

S93080A,Отстройка частоты приемников от частоты источников

S93080B

S93082A,Скалярные измерения параметров преобразователей частоты

S93082B

S93083A,Скалярные и векторные измерения параметров преобразователей частоты

S93083B

S93084A,Измерение параметров преобразователей частоты со встроенным гетеро-

S93084Bдином

S93086A,Измерение компрессии усиления в панорамном режиме

S93086B

Лист № 4

Всего листов 44

Продолжение таблицы 1

ОпцияОписание

S93087A,Измерение интермодуляционных искажений в панорамном режиме

S93087B

S93088A,Контроль фазы источников зондирующего сигнала

S93088B

S93089A,Измерение параметров дифференциальных и I/Q устройств

S93089B

S930900A,Режим анализатора спектра до 8,5 ГГц

S930900B

S930901A,Режим анализатора спектра до 13,5 ГГц

S930901B

S930902A,Режим анализатора спектра до 26,5 ГГц

S930902B

S930904A,Режим анализатора спектра до 43,5 ГГц

S930904B

S930905A,Режим анализатора спектра до 50 ГГц

S930905B

S930907A,Режим анализатора спектра до 67 ГГц

S930907B

S930909A,Режим анализатора спектра до 90 ГГц

S930909B

S93093A,Режим анализатора спектра до 120 ГГц

S93093B

S93094A,Режим анализатора спектра свыше 120 ГГц

S93094B

S93110A,Измерение S-параметров в активном режиме работы тестируемого устрой-

S93110Bства с переменной нагрузкой по выходу

S93111A, Измерение S-параметров в активном режиме работы тестируемого устрой-

S93111B ства с переменной нагрузкой по выходу и с ограничением рабочего диапа-

зона частот до 50 ГГц

S93118A,Режим быстрых измерений на фиксированной частоте

S93118B

S93460A,Измерение параметров дифференциальных устройств

S93460B

S94510AНелинейный анализ цепей

S94514AИзмерение X-параметров

S94518AНелинейный анализ цепей в импульсном режиме

S94520AИзмерение Х-параметров цепей с переменным согласованием по вхо-

ду/выходу исследуемого устройства

S94521AУправление тюнерами импеданса для измерений с переменным согласова-

нием по входу/выходу исследуемого устройства

S94522AКомбинированные измерения S параметров и напряжения постоянного

тока при использовании тюнеров импеданса с переменным согласованием

по входу/выходу исследуемого устройства

S93551AРабота с расширителем количества измерительных портов

S93898AПрограммное обеспечение для проведения верификации параметров при-

бора по заводскому протоколу

N1966AАдаптер ввода-вывода для синхронизации измерений в импульсном ре-

жиме

Лист № 5

Всего листов 44

Таблица 2 - Описание опций распределительного блока N5292A

ОпцияОписание

200Распределительный блок с двумя портами для подключения

измерительных головок

222Комплект кабелей для подключения распределительного блока с двумя

портами к двухпортовым версиям базовых блоков N5222B и N5242B

224Комплект кабелей для подключения распределительного блока с двумя

портами к двухпортовым версиям базовых блоков N5224B, N5225B,

N5227B, N5244B, N5245B, N5247B

242Комплект кабелей для подключения распределительного блока с двумя

портами к четырехпортовым версиям базовых блоков N5222B и N5242B

244Комплект кабелей для подключения распределительного блока с двумя

портами к четырехпортовым версиям базовых блоков N5224B, N5225B,

N5227B, N5244B, N5245B, N5247B

400Распределительный блок с четырьмя портами для подключения

измерительных головок

422Комплект кабелей для подключения распределительного блока с четырьмя

портами к двухпортовым версиям базовых блоков N5222B и N5242B

424Комплект кабелей для подключения распределительного блока с четырьмя

портами к двухпортовым версиям базовых блоков N5224B, N5225B,

N5227B, N5244B, N5245B, N5247B

442Комплект кабелей для подключения распределительного блока с четырьмя

портами к четырехпортовым версиям базовых блоков

N5222B и N5242B

444Комплект кабелей для подключения распределительного trial с четырьмя

портами к четырехпортовым версиям базовых блоков N5224B, N5225B,

N5227B, N5244B, N5245B, N5247B

Таблица 3 - Описание опций измерительных головок N5293AX и N5295AX

ОпцияОписание

N5293AX01 Измерительная головка с частотным диапазоном от 10 МГц до 110 ГГц без

тройника смещения

N5293AX02 Измерительная головка с частотным диапазоном от 10 МГц до 110 ГГц с

тройником смещения

N5293AX03 Измерительная головка с частотным диапазоном от 500 Гц до 110 ГГц с

тройником смещения

N5295AX01 Измерительная головка с частотным диапазоном от 10 МГц до 130 ГГц без

тройника смещения

N5295AX02 Измерительная головка с частотным диапазоном от 10 МГц до 130 ГГц с

тройником смещения

N5295AX03 Измерительная головка с частотным диапазоном от 500 Гц до 130 ГГц с

тройником смещения

Лист № 6

Всего листов 44

Внешний вид системы с указанием мест размещения знака утверждения типа и плом-

бирования от несанкционированного доступа приведен на рисунках 1-2. Внешний вид базово-го

блока с указанием мест размещения знака утверждения типа и пломбирования от несанкци-

онированного доступа приведен на рисунках 3-4. Внешний вид распределительного блока и

измерительных головок приведен на рисунках 5-8. Заводской номерр указан на задней панели

системы.

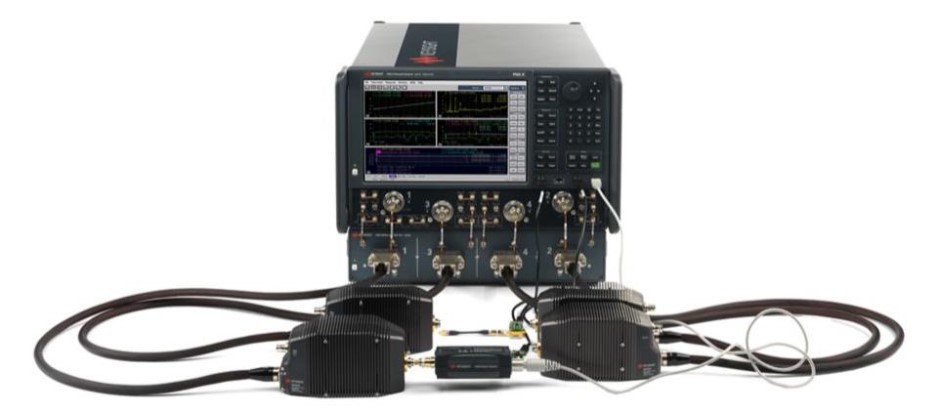

Рисунок 1 – Система анализа цепей векторная N5290A, N5291A, вид спереди

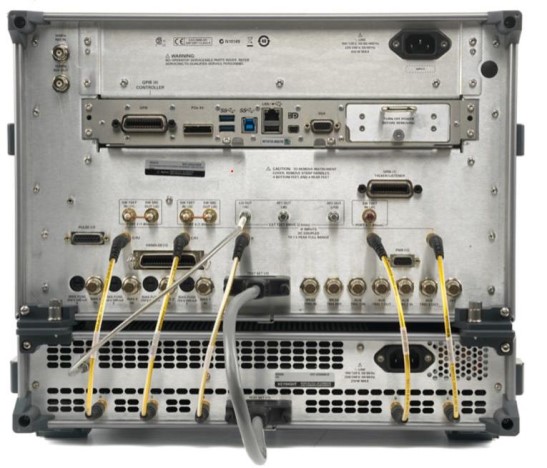

Рисунок 2 – Система анализа цепей векторная N5290A, N5291A, вид сзади

Лист № 7

Всего листов 44

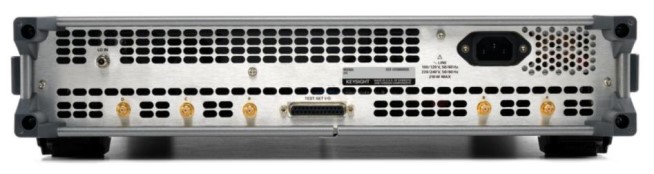

Рисунок 3 – Базовый блок (Анализатор цепей), вид спереди

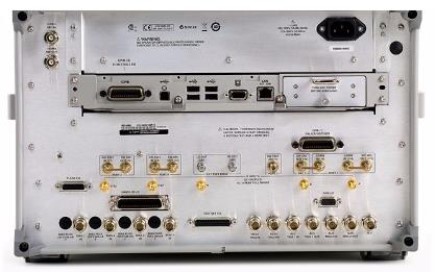

Рисунок 4 – Базовый блок (Анализатор цепей), вид сзади

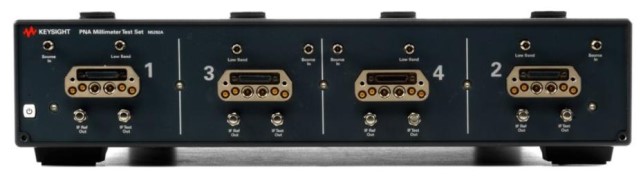

Рисунок 5 – Распределительный блок N5292A, вид спереди

Рисунок 6 – Распределительный блок N5292A, вид сзади

Место пломбирования

Знак утверждения типа

Лист № 8

Всего листов 44

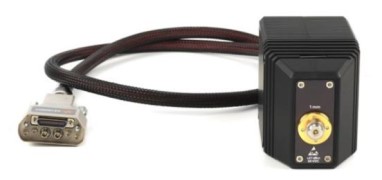

Рисунок 7 – Измерительные головки N5293AX и N5295AX, вид спереди

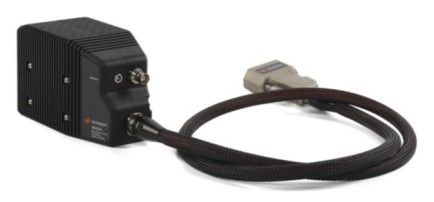

Рисунок 8 – Измерительные головки N5293AX и N5295AX, вид сзади

Программное обеспечение

Программное обеспечение (далее - ПО) системы представляет собой приложение, рабо-

тающее в среде ОС Windows, установленной на встроенный компьютер базового блока.

ПО предназначено для управления работой узлами базового блока, а также системы в

целом, расчета значений измеряемых параметров и отображения измерительной информации.

ПО идентифицируется непосредственно, как исполняемый файл, в среде ОС Windows

при помощи вспомогательных подпрограмм ОС. Производителем не предусмотрен иной спо-

соб идентификации программного обеспечения.

Метрологически значимая часть ПО и измеренные данные не требуют специальных

средств защиты от преднамеренных и непреднамеренных изменений. Метрологически значи-

мая часть ПО записана на жесткий диск встроенного компьютера.

Системы имеют специализированное программное обеспечение (ПО), идентификаци-

онные данные (признаки) метрологически значимой части которого приведены в таблице 4.

Значение

VNA firmware

A.13.20.10 и выше

Таблица 4

Идентификационные данные (признаки)

Идентификационное наименование ПО

Номер версии (идентификационный но-

мер) ПО

Цифровой идентификатор ПО (контроль-

ная сумма исполняемого кода)

-

Уровень защиты внешнего ПО «низкий» в соответствии с Р 50.2.077-2014.

Лист № 9

Всего листов 44

Метрологические и технические характеристики

тов

Таблица 5 – Метрологические характеристики систем N5290A и N5291A

Наименование характеристикиЗначение

N5290AN5291A

Количество измерительных пор-

от 1 до 4

1мм, вилка

20

50

1

от 0,01 до 110от 0,01 до 120

от 9∙10 до 110от 9∙10 до 120

от 0,01 до 110от 0,01 до 130

от 5∙10 до 110от 5∙10 до 130

1

Тип коаксиального соединителя

измерительного порта

Максимально допустимый уро-

вень переменной (ВЧ) составля-

ющей сигнала на входе измери-

тельного порта, дБм

Максимально допустимый уро-

вень постоянной составляющей

сигнала на входе измерительного

порта, В

Максимально допустимое напря-

жение на входе тройников смеще-50

ния, В

Максимально допустимый ток на

входе тройников смещения

2

, А

Диапазон рабочих частот без рас-

ширения НЧ диапазона, ГГц

Диапазон рабочих частот с рас-

-7-7

ширением НЧ диапазона, ГГц

Диапазон установки частоты без

расширения НЧ диапазона, ГГц

Диапазон установки частоты с

-7-7

расширением НЧ диапазона

4

, ГГц

Дискретность установки частоты,

Гц, не более

Пределы допускаемой относи-

тельной погрешности установки

частоты опорного генератора, не±1∙10

-6

более

Лист № 10

Всего листов 44

Значение

Продолжение таблицы 5

Наименование

характеристики

_Системный динамический

диапазон в диапазоне ча-

стот, дБ, не менее

от 0,9 до 1 кГц включ.

св. 1 до 100 кГц включ.

св. 0,1 до 1 МГц включ.

св. 1 до 5 МГц включ.

св. 5 до 10 МГц включ.

св. 10 до 50 МГц включ.

св. 50 до 100 МГц включ.

св. 100 до 500 МГц включ.

св. 0,5 до 1 ГГц включ.

св. 1 до 2 ГГц включ.

св. 2 до 2,5 ГГц включ.

св. 2,5 до 3,2 ГГц включ.

св. 3,2 до 5 ГГц включ.

св. 5 до 8 ГГц включ.

св. 8 до 10 ГГц включ.

св. 10 до 12 ГГц включ.

св. 12 до 13,5 ГГц включ.

св. 13,5 до 15 ГГц включ.

св. 15 до 16 ГГц включ.

св. 16 до 18 ГГц включ.

св. 18 до 20 ГГц включ.

св. 20 до 24 ГГц включ.

св. 24 до 26,5 ГГц включ.

св. 26,5 до 30 ГГц включ.

св. 30 до 35 ГГц включ.

св. 35 до 40 ГГц включ.

св. 40 до 45 ГГц включ.

св. 45 до 50 ГГц включ.

св. 50 до 60 ГГц включ.

св. 60 до 64 ГГц включ.

св. 64 до 67 ГГц включ.

св. 67 до 70 ГГц включ.

св. 70 до 75 ГГц включ.

св. 75 до 80 ГГц включ.

св. 80 до 85 ГГц включ.

св. 85 до 90 ГГц включ.

св. 90 до 95 ГГц включ.

св. 95 до 100 ГГц включ.

св. 100 до 105 ГГц включ.

св. 105 до 110 ГГц включ.

св. 110 до 115 ГГц включ.

св. 115 до 120 ГГц включ.

Без расшире-

ния НЧ диа-

пазона

-----

67

90

99

113

121

119

126

125

124

123

122

121

119

121

114

112

114

113

115

113

110

108

106

105

104

101

102

--

С расшире-Без расшире-

нием НЧ ния НЧ диа-

диапазонапазона

81 -

93 -

112 -

110 -

98 -

98 67

98 90

99 99

113 113

121 121

119 119

126 126

125 125

124 124

123 123

122 122

121 121

119 119

121 121

114 114

112 112

114 114

113 113

115 115

113 113

110 110

108 108

106 106

105 106

104 105

101 102

102 103

- 96

- 93

С расшире-

нием НЧ

диапазона

81

93

112

110

98

99

113

121

119

126

125

124

123

122

121

119

121

114

112

114

113

115

113

110

108

106

105

102

103

96

93

Лист № 11

Всего листов 44

Значение

Продолжение таблицы 5

Наименование

характеристики

Максимальный уровень

стабилизированной мощ-

ности сигнала на выходе

тестового порта в диапа-

зоне частот, дБм, не менее

от 0,9 до 1 кГц включ.

св. 1 до 100 кГц включ.

св. 0,1 до 1 МГц включ.

св. 1 до 5 МГц включ.

св. 5 до 10 МГц включ.

св. 10 до 50 МГц включ.

св. 50 до 100 МГц включ.

св. 100 до 500 МГц включ.

св. 0,5 до 1 ГГц включ.

св. 1 до 2 ГГц включ.

св. 2 до 2,5 ГГц включ.

св. 2,5 до 3,2 ГГц включ.

св. 3,2 до 5 ГГц включ.

св. 5 до 8 ГГц включ.

св. 8 до 10 ГГц включ.

св. 10 до 12 ГГц включ.

св. 12 до 13,5 ГГц включ.

св. 13,5 до 15 ГГц включ.

св. 15 до 16 ГГц включ.

св. 16 до 18 ГГц включ.

св. 18 до 20 ГГц включ.

св. 20 до 24 ГГц включ.

св. 24 до 26,5 ГГц включ.

св. 26,5 до 30 ГГц включ.

св. 30 до 35 ГГц включ.

св. 35 до 40 ГГц включ.

св. 40 до 45 ГГц включ.

св. 45 до 50 ГГц включ.

св. 50 до 60 ГГц включ.

св. 60 до 64 ГГц включ.

св. 64 до 67 ГГц включ.

св. 67 до 70 ГГц включ.

св. 70 до 75 ГГц включ.

св. 75 до 80 ГГц включ.

св. 80 до 85 ГГц включ.

св. 85 до 90 ГГц включ.

св. 90 до 95 ГГц включ.

св. 95 до 100 ГГц включ.

св. 100 до 105 ГГц включ.

св. 105 до 110 ГГц включ.

св. 110 до 115 ГГц включ.

св. 115 до 120 ГГц включ.

N5290AN5291A

Без расшире-С расшире-Без расшире-С расшире-

ния НЧ диа- нием НЧ ния НЧ диа- нием НЧ

пазонадиапазонапазонадиапазона

- 4 - 4

- 8 - 8

- 10 - 10

- 7 - 7

- 3 - 3

0 3 0 3

7 3 7 3

7 7 7 7

8 8 8 8

10 10 10 10

5 5 5 5

10 10 10 10

9 9 9 9

8 8 8 8

7 7 7 7

6 6 6 6

5 5 5 5

4 4 4 4

6 6 6 6

4 4 4 4

6 6 6 6

5 5 5 5

6 6 6 6

4 4 4 4

1 1 1 1

0 0 1 1

- - 1 1

- - -2 -2

Лист № 12

Всего листов 44

Значение

Продолжение таблицы 5

Наименование

характеристики

Средний уровень собствен-

ных шумов приемного

тракта по входу измери-

тельного порта в диапазоне

частот, дБм, не более

от 0,9 до 1 кГц включ.

св. 1 до 100 кГц включ.

св. 0,1 до 1 МГц включ.

св. 1 до 5 МГц включ.

св. 5 до 10 МГц включ.

св. 10 до 50 МГц включ.

св. 50 до 100 МГц включ.

св. 100 до 500 МГц включ.

св. 0,5 до 1 ГГц включ.

св. 1 до 2 ГГц включ.

св. 2 до 3,2 ГГц включ.

св. 3,2 до 20 ГГц включ.

св. 20 до 26,5 ГГц включ.

св. 26,5 до 50 ГГц включ.

св. 50 до 70 ГГц включ.

св. 70 до 75 ГГц включ.

св. 75 до 95 ГГц включ.

св. 95 до 100 ГГц включ.

св. 100 до 105 ГГц включ.

св. 105 до 110 ГГц включ.

св. 110 до 120 ГГц включ.

N5290AN5291A

Без расшире-С расшире-Без расшире-С расшире-

ния НЧ диа- нием НЧ ния НЧ диа- нием НЧ

пазонадиапазонапазонадиапазона

Предел допускаемого сред-

него квадратичного откло-

нения случайной погреш-

ности измерения амплиту-

ды (шумы трассы) при по-

лосе фильтра ПЧ 1кГц в

диапазоне частот, дБ, не

более

от 0,9 до 4 кГц включ.

св. 4 до 300 кГц включ.

св. 0,3 до 10 МГц включ.

св. 10 до 50 МГц включ.

св. 50 до 100 МГц включ.

св. 100 до 200 МГц включ.

св. 0,2 до 1 ГГц включ.

св. 1 до 26,5 ГГц включ.

св. 26,5 до 67 ГГц включ.

св. 67 до 75 ГГц включ.

св. 75 до 110 ГГц включ.

св. 110 до 120 ГГц включ.

- -77 - -77

- -85 - -85

- -102 - -102

- -103 - -103

- -95 - -95

-67 -95 -67 -95

-83 -95 -83 -95

-92 -92 -92 -92

-105 -105 -105 -105

-111 -111 -111 -111

-114 -114 -114 -114

-116 -116 -116 -116

-115 -115 -115 -115

-108 -108 -108 -108

-109 -109 -109 -109

-107 -107 -107 -107

-105 -105 -105 -105

-104 -104 -104 -104

-101 -101 -101 -101

-102 -102 -102 -102

---95-95

N5290A N5291A

Без расшире-С расшире-Без расшире-С расшире-

ния НЧ диа- нием НЧ ния НЧ диа- нием НЧ

пазонадиапазонапазонадиапазона

- 0,004 - 0,004

4

- 0,004 - 0,004

0,200 0,004 0,200 0,004

0,007 0,004 0,007 0,004

0,007 0,007 0,007 0,007

0,005 0,005 0,005 0,005

0,003 0,003 0,003 0,003

0,004 0,004 0,004 0,004

0,005 0,005 0,005 0,005

- - 0,006 0,006

Лист № 13

Всего листов 44

нения случайной погреш-

ности измерения фазы

Продолжение таблицы 5

НаименованиеЗначение

характеристики

Предел допускаемого сред-N5290AN5291A

него квадратичного откло-

Без расшире-С расшире-Без расшире-С расшире-

ния НЧ диа- нием НЧ ния НЧ диа- нием НЧ

(шумы трассы) при полосе

пазонадиапазонапазонадиапазона

фильтра ПЧ 1кГц в диапа-

зоне частот, градус , не бо-

лее

от 0,9 до 4 кГц включ.

-0,035-0,035

св. 4 до 300 кГц включ.

-0,035-0,035

св. 0,3 до 10 МГц включ.

-0,035-0,035

св. 10 до 50 МГц включ.

1,5000,035 1,5000,035

св. 50 до 100 МГц включ.

0,0800,035 0,0800,035

св. 100 до 200 МГц включ.

0,0800,080 0,0800,080

св. 0,2 до 1 ГГц включ.

0,0500,050 0,0500,050

св. 1 до 26,5 ГГц включ.

0,0500,050 0,0500,050

св. 26,5 до 67 ГГц включ.

0,0800,080 0,0800,080

св. 67 до 75 ГГц включ.

0,1000,100 0,1000,100

св. 75 до 110 ГГц включ.

0,1000,100 0,1000,100

св. 110 до 120 ГГц включ.

--0,1000,100

Пределы допускаемых значений абсолютной погрешности измерений в динамическом

диапазоне, при опорном уровне минус 20 дБм в диапазоне частот от 1 до 10 ГГц

Уровень входнойПогрешность амплитуды, дБ, Погрешность фазы, градус,

мощности, дБм не более не более

10 ±0,097 ±0,64

0 ±0,031 ±0,20

-10 ±0,015 ±0,10

-20 ±0,006 ±0,04

-30 ±0,016 ±0,10

-40 ±0,026 ±0,17

-50 ±0,037 ±0,25

-60 ±0,047 ±0,31

-70 ±0,057 ±0,38

-80 ±0,068 ±0,45

-90 ±0,078 ±0,52

-100±0,089±0,59

-110±0,099±0,66

-120±0,109±0,72

Лист № 14

Всего листов 44

Согласование

источника, дБ

Согласование

нагрузки, дБ

Направлен-

ность, дБ

Согласование

источника, дБ

Согласование

нагрузки, дБ

Направлен-

ность, дБ

Согласование

источника, дБ

Согласование

нагрузки, дБ

Продолжение таблицы 5

Наименование

характеристики

Значение

Аппаратные (нескорректированные) характеристики системы

N5290AN5291A

Без расширения НЧ С расширением НЧ Без расширения НЧ С расширением НЧ

диапазона диапазона диапазон диапазона

Направлен-

ность, дБ

Согласование

источника, дБ

Согласование

нагрузки, дБ

Направлен-

ность, дБ

Предел допускаемого

значения характеристики

в диапазоне частот, дБ, не

более

от 0,9 до 1 кГц включ. - - - -8

св. 1 до 10 кГц включ. - - - -7

св. 0,01 до 1 МГц включ. - - - 12

св. 1 до 5 МГц включ. - - - 6

св. 5 до 10 МГц включ. - - - -3

св. 10 до 50 МГц включ. 18 8 8 -3

св. 50 до 100 МГц включ. 20 17 5 -5

св. 100 до 200 МГц включ. 20 17 5 20

св. 200 до 500 МГц включ. 19 16 5 19

св. 0,5 до 2 ГГц включ. 18 15 5 18

св. 2 до 3,2 ГГц включ. 18 15 10 18

св. 3,2 до 10 ГГц включ. 15 13 8 15

св. 10 до 16 ГГц включ. 14 12 9 14

св. 16 до 26,5 ГГц включ. 11 12 7 11

св. 26,5 до 40 ГГц включ. 8 7 5 8

св. 40 до 43,5 ГГц включ. 6 5 7 6

св. 43,5 до 50 ГГц включ. 5 4 6 5

св. 50 до 60 ГГц включ. 5 4 5 5

св. 60 до 64 ГГц включ. 5 4 6 5

св. 64 до 67 ГГц включ. 5 4 5 5

св. 67 до 75 ГГц включ. 4 4 6 4

св. 75 до 100 ГГц включ. 2 3 6 2

св. 100 до 110 ГГц включ. 0 3 4 0

св. 110 до 120 ГГц включ. - - - -

4 4 - - - -8 4 4

5 5 - - - -7 5 5

17 15 - - - 12 17 15

10 10 - - - 6 10 10

8 8 - - - -3 8 8

8 8 18 8 8 -3 8 8

7 7 20 17 5 -5 7 7

17 5 20 17 5 20 17 5

16 5 19 16 5 19 16 5

15 5 18 15 5 18 15 5

15 10 18 15 10 18 15 10

13 8 15 13 8 15 13 8

12 9 14 12 9 14 12 9

12 7 11 12 7 11 12 7

7 5 8 7 5 8 7 5

5 7 6 5 7 6 5 7

4 6 5 4 6 5 4 6

4 5 5 4 5 5 4 5

4 6 5 4 6 5 4 6

4 5 5 4 5 5 4 5

4 6 4 4 6 4 4 6

3 6 2 3 6 2 3 6

3 4 0 3 4 0 3 4

- - 0 2 3 0 2 3

Лист № 15

Всего листов 44

Продолжение таблицы 5

НаименованиеЗначение

характеристики

Скорректированные характеристики системы с расширением НЧ диапазона при использова-

нии калибровочного набора 85059B

Направлен-

ность, дБ

Согласование

источника, дБ

Согласование

нагрузки, дБ

Неравномерность

коэффициента пере-

дачи

Неравномерность

коэффициента отра-

жения

Диапазон частот

от 0,9 до 1 кГц включ.2928

св. 1 до 10 кГц включ.2928

св. 0,01 до 1 МГц включ.2928

св. 1 до 5 МГц включ.2928

св. 5 до 50 МГц включ.2928

св. 50 до 100 МГц включ.2928

св. 100 до 200 МГц включ.2928

св. 200 до 500 МГц включ.2928

св. 0,5 до 2 ГГц включ.2928

св. 2 до 3,2 ГГц включ.2928

св. 3,2 до 10 ГГц включ.3029

св. 10 до 13,5 ГГц включ.3131

св. 13,5 до 16 ГГц включ.3535

св. 16 до 20 ГГц включ.3635

св. 20 до 24 ГГц включ.3736

св. 24 до 26,5 ГГц включ.3736

св. 26,5 до 40 ГГц включ.3533

св. 40 до 43,5 ГГц включ.3332

св. 43,5 до 50 ГГц включ.3231

св. 50 до 60 ГГц включ.3130

св. 60 до 64 ГГц включ.3130

св. 64 до 67 ГГц включ.3130

св. 67 до 75 ГГц включ.2827

св. 75 до 100 ГГц включ.2727

св. 100 до 110 ГГц включ.2727

св. 110 до 120 ГГц включ.2727

Ампли- Фаза,

туда, дБ градус

29±0,490±3,234

29±0,366±2,417

29±0,206±1,362

29±0,260±1,713

29±0,291±1,922

29±0,236±1,560

29±0,242±1,595

29±0,248±1,635

29±0,164±1,081

29±0,182±1,204

30±0,155±1,023

33±0,101±0,667

34±0,107±0,708

36±0,090±0,595

36±0,097±0,643

33±0,189±1,245

32±0,222±1,463

31±0,281±1,857

29±0,343±2,265

29±0,333±2,201

28±0,355±2,345

26±0,449±2,961

26±0,483±3,190

25±0,560±3,693

25±0,633±4,177

Ампли- Фаза,

туда, дБ градус

±0,020±0,132

±0,055±0,363

±0,090±0,594

±0,070±0,462

±0,050±0,330

±0,060±0,396

±0,070±0,462

±0,075±0,495

±0,115±0,759

±0,150±0,990

±0,120±0,792

±0,130±0,858

Лист № 16

Всего листов 44

Продолжение таблицы 5

НаименованиеЗначение

характеристики

Скорректированные характеристики системы без расширения НЧ диапазона при использова-

нии калибровочного набора 85059B

Направлен-

ность, дБ

Согласование в

источнике, дБ

Согласование

в нагрузке, дБ

Неравномерность

коэффициента пере-

дачи

Неравномерность

коэффициента отра-

жения

Диапазон частот

от 10 до 50 МГц включ.2928

св. 50 до 100 МГц включ.2928

св. 100 до 200 МГц включ.2928

св. 200 до 500 МГц включ.2928

св. 0,5 до 2 ГГц включ.2928

св. 2 до 3,2 ГГц включ.2928

св. 3,2 до 10 ГГц включ.3029

св. 10 до 13,5 ГГц включ.3131

св. 13,5 до 16 ГГц включ.3535

св. 16 до 20 ГГц включ.3635

св. 20 до 24 ГГц включ.3736

св. 24 до 26,5 ГГц включ.3736

св. 26,5 до 40 ГГц включ.3533

св. 40 до 43,5 ГГц включ.3332

св. 43,5 до 50 ГГц включ.3231

св. 50 до 60 ГГц включ.3130

св. 60 до 64 ГГц включ.3130

св. 64 до 67 ГГц включ.3130

св. 67 до 75 ГГц включ.2827

св. 75 до 100 ГГц включ.2727

св. 100 до 110 ГГц включ.2727

св. 110 до 120 ГГц включ.2727

Ампли- Фаза,

туда, дБ градус

29±0,260±1,713

29±0,236±1,560

29±0,242±1,595

29±0,248±1,635

29±0,164±1,081

29±0,182±1,204

30±0,155±1,023

33±0,101±0,667

34±0,107±0,708

36±0,090±0,595

36±0,097±0,643

33±0,189±1,245

32±0,222±1,463

31±0,281±1,857

29±0,343±2,265

29±0,333±2,201

28±0,355±2,345

26±0,449±2,961

26±0,483±3,190

25±0,560±3,693

25±0,633±4,177

Ампли- Фаза,

туда, дБ градус

±0,020±0,132

±0,055±0,363

±0,090±0,594

±0,070±0,462

±0,050±0,330

±0,060±0,396

±0,070±0,462

±0,075±0,495

±0,115±0,759

±0,150±0,990

±0,120±0,792

±0,130±0,858

Лист № 17

Всего листов 44

Продолжение таблицы 5

НаименованиеЗначение

характеристики

Погрешность измерения амплитуды коэффициентов передачи в частотном диапазоне систе-

мы с расширением НЧ диапазона при использовании калибровочного набора 85059В, дБ, не

более

Значение модуля коэф-от 0,9 досв. 10 досв.0,1 досв.1 до

фициента передачи, дБ 10 кГц включ. 100 кГц включ. 1 МГц включ. 100 МГц включ.

10 ±0,76 ±0,19 ±0,16 ±0,50

0 ±0,43 ±0,12 ±0,12 ±0,31

-10 ±0,46 ±0,12 ±0,12 ±0,32

-20 ±0,46 ±0,13 ±0,12 ±0,33

-30 ±0,47 ±0,14 ±0,13 ±0,33

-40 ±0,53 ±0,17 ±0,14 ±0,34

-50 ±0,87 ±0,32 ±0,15 ±0,35

-60 ±2,16 ±0,88 ±0,20 ±0,45

-70 ±5,43 ±2,49 ±0,44 ±0,96

-80 ±11,39 ±6,17 ±1,24 ±2,57

-90 ±19,53 ±12,53 ±3,39 ±6,31

-100±28,78±20,91±7,92±12,74

Значение модуля коэф- св. 0,1 до св.16 до св. 26,5 до св. 30 до

фициента передачи, дБ 16 ГГц включ. 26,5 ГГц включ. 30 ГГц включ. 40 ГГц включ.

10 ±0,28 ±0,13 ±0,18 ±0,22

0 ±0,25 ±0,10 ±0,16 ±0,20

-10 ±0,25 ±0,12 ±0,17 ±0,21

-20 ±0,26 ±0,13 ±0,18 ±0,22

-30 ±0,27 ±0,14 ±0,19 ±0,23

-40 ±0,29 ±0,15 ±0,20 ±0,24

-50 ±0,32 ±0,16 ±0,21 ±0,25

-60 ±0,51 ±0,17 ±0,23 ±0,27

-70 ±1,28 ±0,19 ±0,31 ±0,34

-80 ±3,42 ±0,32 ±0,68 ±0,69

-90 ±7,98 ±0,81 ±1,87 ±1,88

-100±15,13±2,27±4,85±4,85

Значение модуля коэф- св. 40 до св. 50 до св. 70 до св. 100 до

фициента передачи, дБ 50 ГГц включ. 70 ГГц включ. 100 ГГц включ. 120 ГГц включ.

10 ±0,32 ±0,42 ±0,61 ±0,76

0 ±0,29 ±0,35 ±0,50 ±0,65

-10 ±0,30 ±0,36 ±0,51 ±0,66

-20 ±0,31 ±0,37 ±0,52 ±0,67

-30 ±0,32 ±0,38 ±0,53 ±0,68

-40 ±0,33 ±0,39 ±0,54 ±0,69

-50 ±0,34 ±0,40 ±0,55 ±0,70

-60 ±0,35 ±0,41 ±0,57 ±0,76

-70 ±0,41 ±0,45 ±0,65 ±1,13

-80 ±0,73 ±0,70 ±1,13 ±2,62

-90 ±1,89 ±1,72 ±2,83 ±6,32

-100±4,85±4,44±6,79±12,74

Лист № 18

Всего листов 44

Продолжение таблицы 5

НаименованиеЗначение

характеристики

Погрешность измерения фазы коэффициентов передачи в частотном диапазоне системы с

расширением НЧ диапазона при использовании калибровочного набора 85059В, градус, не

более

Значение модуля коэф-от 0,9 досв. 10 досв. 0,1 досв. 1 до

фициента передачи, дБ 10 кГц включ. 100 кГц включ. 1 МГц включ. 100 МГц включ.

10 ±5,6 ±1,3 ±1,1 ±3,4

0 ±2,9 ±0,8 ±0,8 ±2,1

-10 ±3,1 ±0,8 ±0,8 ±2,2

-20 ±3,2 ±0,8 ±0,8 ±2,2

-30 ±3,2 ±0,9 ±0,9 ±2,2

-40 ±3,6 ±1,1 ±0,9 ±2,3

-50 ±6,0 ±2,2 ±1,0 ±2,4

-60 ±16,4 ±6,2 ±1,3 ±3,1

-70 ±60,3 ±19,4 ±3,0 ±6,7

-80±180,0±180,0±8,8±20,1

-90±180,0±180,0 ±28,5 ±180,0

-100±180,0±180,0±180,0±180,0

Значение модуля коэф- св. 0,1 до св. 16 до св. 26,5 до св. 30 до

фициента передачи, дБ 16 ГГц включ. 26,5 ГГц включ. 30 ГГц включ. 40 ГГц включ.

10 ±1,9 ±0,9 ±1,2 ±1,5

0 ±1,7 ±0,7 ±1,0 ±1,3

-10 ±1,7 ±0,8 ±1,1 ±1,4

-20 ±1,8 ±0,8 ±1,2 ±1,4

-30 ±1,8 ±0,9 ±1,2 ±1,5

-40 ±1,9 ±1,0 ±1,3 ±1,6

-50 ±2,2 ±1,0 ±1,4 ±1,7

-60 ±3,5 ±1,1 ±1,5 ±1,8

-70 ±9,1 ±1,3 ±2,1 ±2,3

-80 ±28,9 ±2,1 ±4,7 ±4,8

-90 ±180,0 ±5,6 ±13,9 ±13,9

-100 ±180,0 ±17,3 ±48,3 ±48,3

Значение модуля коэф-св. 40 досв. 50 досв. 70 досв. 100 до

фициента передачи, дБ 50 ГГц включ. 70 ГГц включ. 100 ГГц включ. 120 ГГц включ.

10 ±2,1 ±2,8 ±4,2 ±5,2

0 ±2,0 ±2,3 ±3,4 ±4,5

-10 ±2,0 ±2,4 ±3,5 ±4,5

-20 ±2,1 ±2,5 ±3,5 ±4,6

-30 ±2,1 ±2,5 ±3,6 ±4,7

-40 ±2,2 ±2,6 ±3,7 ±4,7

-50 ±2,3 ±2,7 ±3,7 ±4,8

-60 ±2,4 ±2,8 ±3,9 ±5,3

-70 ±2,8 ±3,1 ±4,5 ±8,0

-80 ±5,0 ±4,8 ±8,0 ±20,6

-90 ±14,1 ±12,6 ±22,6 ±180

-100±48,4±41,8±180±180

Лист № 19

Всего листов 44

Продолжение таблицы 5

НаименованиеЗначение

характеристики

Погрешность измерения амплитуды коэффициентов отражения в частотном диапазоне систе-

мы с расширением НЧ диапазона при использовании калибровочного набора 85059В, дБ, не

более

Значение модуля коэф-

фициента отражения,от 0,9 досв. 10 досв. 0,1 досв. 1 до

отн.ед. 10 кГц включ. 100 кГц включ. 1 МГц включ. 100 МГц включ.

0,0±0,035±0,035±0,035±0,035

0,1±0,037±0,036±0,036±0,037

0,2±0,039±0,038±0,038±0,038

0,3±0,041±0,040±0,040±0,041

0,4±0,045±0,043±0,043±0,044

0,5±0,049±0,047±0,047±0,048

0,6±0,053±0,052±0,052±0,053

0,7±0,059±0,057±0,057±0,058

0,8±0,065±0,064±0,063±0,064

0,9±0,071 ±0,07 ±0,07±0,071

1,0±0,078±0,078±0,078±0,078

Значение модуля коэф-

фициента отражения,св. 0,1 досв. 16 досв. 26,5 досв. 30 до

отн.ед. 16 ГГц включ. 26,5 ГГц включ. 30 ГГц включ. 40 ГГц включ.

0,0±0,035±0,014±0,014±0,018

0,1±0,036±0,015±0,015±0,019

0,2±0,038±0,016±0,016±0,021

0,3±0,040±0,018±0,018±0,023

0,4±0,043±0,020±0,020±0,025

0,5±0,047±0,022±0,022±0,028

0,6±0,052±0,024±0,024±0,031

0,7±0,057±0,027±0,027±0,034

0,8±0,063±0,030±0,030±0,038

0,9±0,070±0,033±0,034±0,043

1,0±0,078±0,036±0,037±0,047

Значение модуля коэф-

фициента отражения,св. 40 досв. 50 досв. 70 досв. 100 до

отн.ед. 50 ГГц включ. 70 ГГц включ. 100 ГГц включ. 120 ГГц включ.

0,0±0,025±0,028±0,042±0,045

0,1±0,027±0,031±0,045±0,047

0,2±0,029±0,034±0,048±0,050

0,3±0,031±0,037±0,051±0,054

0,4±0,034±0,041±0,056±0,059

0,5±0,037±0,046±0,062±0,064

0,6±0,041±0,051±0,068±0,071

0,7±0,046±0,057±0,075±0,078

0,8±0,051±0,063±0,083±0,086

0,9±0,057±0,070±0,092±0,095

1,0±0,063±0,078±0,101±0,105

Лист № 20

Всего листов 44

Продолжение таблицы 5

НаименованиеЗначение

характеристики

Погрешность измерения фазы коэффициентов отражения в частотном диапазоне системы с

расширением НЧ диапазона при использовании калибровочного набора 85059В, градус, не

более

Значение модуля коэф-

фициента отражения,от 0,9 досв. 10 досв. 0,1 досв. 1 до

отн.ед. 10 кГц включ. 100 кГц включ. 1 МГц включ. 100 МГц включ.

0,0±180,0±180,0±180,0±180,0

0,1 ±21,6 ±21,3 ±21,3 ±21,4

0,2 ±11,2 ±10,9 ±10,9 ±11,0

0,3 ±7,9 ±7,7 ±7,7 ±7,8

0,4 ±6,4 ±6,2 ±6,2 ±6,3

0,5 ±5,6 ±5,4 ±5,4 ±5,5

0,6 ±5,1 ±5,0 ±5,0 ±5,0

0,7 ±4,8 ±4,7 ±4,7 ±4,8

0,8 ±4,6 ±4,6 ±4,6 ±4,6

0,9 ±4,5 ±4,5 ±4,5 ±4,5

1,0 ±4,5 ±4,5 ±4,5 ±4,5

Значение модуля коэф-

фициента отражения,св. 0,1 досв. 16 досв. 26,5 досв. 30 до

отн.ед. 16 ГГц включ. 26,5 ГГц включ. 30 ГГц включ. 40 ГГц включ.

0,0±180,0±180,0±180,0±180,0

0,1 ±21,4 ±8,7 ±8,7 ±11,2

0,2 ±11,0 ±4,7 ±4,7 ±6,0

0,3 ±7,7 ±3,4 ±3,4 ±4,4

0,4 ±6,2 ±2,8 ±2,8 ±3,6

0,5 ±5,4 ±2,5 ±2,5 ±3,2

0,6 ±5,0 ±2,3 ±2,3 ±2,9

0,7 ±4,7 ±2,2 ±2,2 ±2,8

0,8 ±4,6 ±2,1 ±2,2 ±2,7

0,9 ±4,5 ±2,1 ±2,1 ±2,7

1,0 ±4,5 ±2,1 ±2,1 ±2,7

Значение модуля коэф-

фициента отражения,св. 40 досв. 50 досв. 70 досв. 100 до

отн.ед. 50 ГГц включ. 70 ГГц включ. 100 ГГц включ. 120 ГГц включ.

0,0±180,0±180,0±180,0±180,0

0,1 ±15,5 ±17,8 ±26,4 ±28,1

0,2 ±8,2 ±9,7 ±13,7 ±14,5

0,3 ±5,9 ±7,1 ±9,9 ±10,4

0,4 ±4,9 ±5,9 ±8,0 ±8,5

0,5 ±4,3 ±5,2 ±7,1 ±7,4

0,6 ±4,0 ±4,9 ±6,5 ±6,8

0,7 ±3,8 ±4,7 ±6,2 ±6,4

0,8 ±3,7 ±4,5 ±6,0 ±6,2

0,9 ±3,6 ±4,5 ±5,9 ±6,1

1,0 ±3,6 ±4,5 ±5,8 ±6,0

Лист № 21

Всего листов 44

Продолжение таблицы 5

НаименованиеЗначение

характеристики

Погрешность измерения амплитуды коэффициентов передачи в частотном диапазоне системы

без расширения НЧ диапазона при использовании калибровочного набора 85059В, дБ,

не более

Значение модуля коэф-от 10 досв. 50 досв. 0,1 досв. 0,5 до

фициента передачи, дБ 50 МГц включ. 100 МГц включ. 0,5 ГГц включ. 10 ГГц включ.

10 ±0,31 ±0,28 ±0,28 ±0,29

0 ±0,28 ±0,25 ±0,25 ±0,26

-10 ±0,28 ±0,25 ±0,25 ±0,27

-20 ±0,30 ±0,26 ±0,26 ±0,28

-30 ±0,38 ±0,28 ±0,28 ±0,29

-40 ±0,80 ±0,31 ±0,31 ±0,30

-50 ±2,16 ±0,48 ±0,48 ±0,31

-60 ±5,47 ±1,16 ±1,16 ±0,33

-70 ±11,46 ±3,14 ±3,14 ±0,44

-80 ±19,62 ±7,45 ±7,45 ±0,94

-90 ±28,88 ±14,4 ±14,4 ±2,54

-100±38,56±23,09±23,09±6,26

Значение модуля коэф- св. 10 до св. 16 до св. 26,5 до св. 30 до

фициента передачи, дБ 16 ГГц включ. 26,5 ГГц включ. 30 ГГц включ. 40 ГГц включ.

10 ±0,22 ±0,13 ±0,18 ±0,22

0 ±0,20 ±0,10 ±0,16 ±0,20

-10 ±0,20 ±0,12 ±0,17 ±0,21

-20 ±0,21 ±0,13 ±0,18 ±0,22

-30 ±0,22 ±0,14 ±0,19 ±0,23

-40 ±0,23 ±0,15 ±0,20 ±0,24

-50 ±0,24 ±0,16 ±0,21 ±0,25

-60 ±0,25 ±0,17 ±0,23 ±0,27

-70 ±0,27 ±0,19 ±0,31 ±0,34

-80 ±0,34 ±0,32 ±0,68 ±0,69

-90 ±0,69 ±0,81 ±1,87 ±1,88

-100±1,86±2,27±4,85±4,85

Значение модуля коэф- св. 40 до св. 50 до св. 70 до св. 100 до

фициента передачи, дБ 50 ГГц включ. 70 ГГц включ. 100 ГГц включ. 120 ГГц включ.

10 ±0,32 ±0,42 ±0,61 ±0,76

0 ±0,29 ±0,35 ±0,50 ±0,65

-10 ±0,30 ±0,36 ±0,51 ±0,66

-20 ±0,31 ±0,37 ±0,52 ±0,67

-30 ±0,32 ±0,38 ±0,53 ±0,68

-40 ±0,33 ±0,39 ±0,54 ±0,69

-50 ±0,34 ±0,40 ±0,55 ±0,70

-60 ±0,35 ±0,41 ±0,57 ±0,76

-70 ±0,41 ±0,45 ±0,65 ±1,13

-80 ±0,73 ±0,70 ±1,13 ±2,62

-90 ±1,89 ±1,72 ±2,83 ±6,32

-100±4,85±4,44±6,79±12,74

Лист № 22

Всего листов 44

Продолжение таблицы 5

НаименованиеЗначение

характеристики

Погрешность измерения фазы коэффициентов передачи в частотном диапазоне системы без

расширения НЧ диапазона при использовании калибровочного набора 85059В, градус,

не более

Значение модуля коэф-от 10 досв. 50 досв. 0,1 досв. 0,5 до

фициента передачи, дБ 50 МГц включ. 100 МГц включ. 0,5 ГГц включ. 10 ГГц включ.

10 ±2,1 ±1,9 ±1,9 ±2,0

0 ±1,9 ±1,7 ±1,7 ±1,8

-10 ±1,9 ±1,7 ±1,7 ±1,8

-20 ±2,0 ±1,8 ±1,8 ±1,8

-30 ±2,6 ±1,9 ±1,9 ±1,9

-40 ±5,6 ±2,1 ±2,1 ±2,0

-50 ±16,4 ±3,2 ±3,2 ±2,1

-60 ±61,4 ±8,2 ±8,2 ±2,2

-70 ±180,0 ±25,8 ±25,8 ±2,9

-80 ±180,0 ±180,0 ±180,0 ±6,6

-90 ±180,0 ±180,0 ±180,0 ±19,9

-100 ±180,0 ±180,0 ±180,0 ±180,0

Значение модуля коэф-св. 10 досв. 16 досв. 26,5 досв. 30 до

фициента передачи, дБ 16 ГГц включ. 26,5 ГГц включ. 30 ГГц включ. 40 ГГц включ.

10 ±1,5 ±0,9 ±1,2 ±1,5

0 ±1,3 ±0,7 ±1,0 ±1,3

-10 ±1,3 ±0,8 ±1,1 ±1,4

-20 ±1,4 ±0,8 ±1,2 ±1,4

-30 ±1,5 ±0,9 ±1,2 ±1,5

-40 ±1,5 ±1,0 ±1,3 ±1,6

-50 ±1,6 ±1,0 ±1,4 ±1,7

-60 ±1,7 ±1,1 ±1,5 ±1,8

-70 ±1,8 ±1,3 ±2,1 ±2,3

-80 ±2,3 ±2,1 ±4,7 ±4,8

-90 ±4,7 ±5,6 ±13,9 ±13,9

-100 ±13,8 ±17,3 ±48,3 ±48,3

Значение модуля коэф-св. 40 досв. 50 досв. 70 досв. 100 до

фициента передачи, дБ 50 ГГц включ. 70 ГГц включ. 100 ГГц включ. 120 ГГц включ.

10 ±2,1 ±2,8 ±4,2 ±5,2

0 ±2,0 ±2,3 ±3,4 ±4,5

-10 ±2,0 ±2,4 ±3,5 ±4,5

-20 ±2,1 ±2,5 ±3,5 ±4,6

-30 ±2,1 ±2,5 ±3,6 ±4,7

-40 ±2,2 ±2,6 ±3,7 ±4,7

-50 ±2,3 ±2,7 ±3,7 ±4,8

-60 ±2,4 ±2,8 ±3,9 ±5,3

-70 ±2,8 ±3,1 ±4,5 ±8,0

-80±5,0±4,8±8,0±20,6

-90 ±14,1 ±12,6 ±22,6 ±180,0

-100±48,4±41,8±180,0±180,0

Лист № 23

Всего листов 44

Продолжение таблицы 5

НаименованиеЗначение

характеристики

Погрешность измерения амплитуды коэффициентов отражения в частотном диапазоне систе-

мы без расширения НЧ диапазона при использовании калибровочного набора 85059В, дБ, не

более

Значение модуля коэф-

фициента отражения,от 10 досв. 50 досв. 0,1 досв. 0,5 до

отн.ед. 50 МГц включ. 100 МГц включ. 0,5 ГГц включ. 10 ГГц включ.

0,0±0,035±0,035±0,035±0,035

0,1±0,036±0,036±0,036±0,036

0,2±0,038±0,038±0,038±0,038

0,3±0,040±0,040±0,040±0,040

0,4±0,044±0,043±0,043±0,043

0,5±0,047±0,047±0,047±0,047

0,6±0,052±0,052±0,052±0,052

0,7±0,057±0,057±0,057±0,057

0,8±0,064±0,063±0,063±0,063

0,9±0,070±0,070±0,070±0,070

1,0±0,078±0,078±0,078±0,078

Значение модуля коэф-

фициента отражения,св. 10 досв. 16 досв. 26,5 досв. 30 до

отн.ед. 16 ГГц включ. 26,5 ГГц включ. 30 ГГц включ. 40 ГГц включ.

0,0±0,032±0,014±0,014±0,018

0,1±0,033±0,015±0,015±0,019

0,2±0,035±0,016±0,016±0,021

0,3±0,037±0,018±0,018±0,023

0,4±0,040±0,020±0,020±0,025

0,5±0,044±0,022±0,022±0,028

0,6±0,049±0,024±0,024±0,031

0,7±0,054±0,027±0,027±0,034

0,8±0,059±0,030±0,030±0,038

0,9±0,066±0,033±0,034±0,043

1,0±0,073±0,036±0,037±0,047

Значение модуля коэф-

фициента отражения,св. 40 досв. 50 досв. 70 досв. 100 до

отн.ед. 50 ГГц включ. 70 ГГц включ. 100 ГГц включ. 120 ГГц включ.

0,0±0,025±0,028±0,042±0,045

0,1±0,027±0,031±0,045±0,047

0,2±0,029±0,034±0,048±0,050

0,3±0,031±0,037±0,051±0,054

0,4±0,034±0,041±0,056±0,059

0,5±0,037±0,046±0,062±0,064

0,6±0,041±0,051±0,068±0,071

0,7±0,046±0,057±0,075±0,078

0,8±0,051±0,063±0,083±0,086

0,9±0,057±0,070±0,092±0,095

1,0±0,063±0,078±0,101±0,105

Лист № 24

Всего листов 44

Продолжение таблицы 5

НаименованиеЗначение

характеристики

Погрешность измерения фазы коэффициентов отражения в частотном диапазоне системы без

расширения НЧ диапазона при использовании калибровочного набора 85059В, градус, не бо-

лее

Значение модуля коэф-

фициента отражения,от 10 досв. 50 досв. 0,1 досв. 0,5 до

отн.ед. 50 МГц включ. 100 МГц включ. 0,5 ГГц включ. 10 ГГц включ.

0,0±180,0±180,0±180,0±180,0

0,1 ±21,4 ±21,4 ±21,4 ±21,4

0,2 ±11,0 ±11,0 ±11,0 ±11,0

0,3 ±7,7 ±7,7 ±7,7 ±7,7

0,4 ±6,2 ±6,2 ±6,2 ±6,2

0,5 ±5,4 ±5,4 ±5,4 ±5,4

0,6 ±5,0 ±5,0 ±5,0 ±5,0

0,7 ±4,7 ±4,7 ±4,7 ±4,7

0,8 ±4,6 ±4,6 ±4,6 ±4,6

0,9 ±4,5 ±4,5 ±4,5 ±4,5

1,0 ±4,5 ±4,5 ±4,5 ±4,5

Значение модуля коэф-

фициента отражения,св. 10 досв. 16 досв. 26,5 досв. 30 до

отн.ед. 16 ГГц включ. 26,5 ГГц включ. 30 ГГц включ. 40 ГГц включ.

0,0±180,0±180,0±180,0±180,0

0,1 ±19,3 ±8,7 ±8,7 ±11,2

0,2 ±10,1 ±4,7 ±4,7 ±6,0

0,3 ±7,2 ±3,4 ±3,4 ±4,4

0,4 ±5,8 ±2,8 ±2,8 ±3,6

0,5 ±5,1 ±2,5 ±2,5 ±3,2

0,6 ±4,6 ±2,3 ±2,3 ±2,9

0,7 ±4,4 ±2,2 ±2,2 ±2,8

0,8 ±4,3 ±2,1 ±2,2 ±2,7

0,9 ±4,2 ±2,1 ±2,1 ±2,7

1,0 ±4,2 ±2,1 ±2,1 ±2,7

Значение модуля коэф-

фициента отражения,св. 40 досв. 50 досв. 70 досв. 100 до

отн.ед. 50 ГГц включ. 70 ГГц включ. 100 ГГц включ. 120 ГГц включ.

0,0±180,0±180,0±180,0±180,0

0,1 ±15,5 ±17,8 ±26,4 ±28,1

0,2 ±8,2 ±9,7 ±13,7 ±14,5

0,3 ±5,9 ±7,1 ±9,9 ±10,4

0,4 ±4,9 ±5,9 ±8,0 ±8,5

0,5 ±4,3 ±5,2 ±7,1 ±7,4

0,6 ±4,0 ±4,9 ±6,5 ±6,8

0,7 ±3,8 ±4,7 ±6,2 ±6,4

0,8 ±3,7 ±4,5 ±6,0 ±6,2

0,9 ±3,6 ±4,5 ±5,9 ±6,1

1,0 ±3,6 ±4,5 ±5,8 ±6,0

Лист № 25

Всего листов 44

Продолжение таблицы 5

НаименованиеЗначение

характеристики

Скорректированные характеристики системы с расширением НЧ диапазона при использова-

нии калибровочного набора 85059A

Направлен-

ность, дБ

Согласование

источника, дБ

Согласование

нагрузки, дБ

Неравномерность

коэффициента пере-

дачи

Неравномерность ко-

эффициента отраже-

ния

Диапазон частот

от 0,9 до 1 кГц включ.29

св. 1 до 10 кГц включ.29

св. 0,01 до 1 МГц включ.29

св. 1 до 5 МГц включ.29

св. 5 до 50 МГц включ.29

св. 50 до 100 МГц включ.29

св. 100 до 200 МГц включ.29

св. 200 до 500 МГц включ.29

св. 0,5 до 2 ГГц включ.29

св. 2 до 3,2 ГГц включ.29

св. 3,2 до 10 ГГц включ.30

св. 10 до 13,5 ГГц включ.31

св. 13,5 до 16 ГГц включ.35

св. 16 до 20 ГГц включ.36

св. 20 до 24 ГГц включ.37

св. 24 до 26,5 ГГц включ.37

св. 26,5 до 40 ГГц включ.35

св. 40 до 43,5 ГГц включ.33

св. 43,5 до 50 ГГц включ.32

св. 50 до 60 ГГц включ.31

св. 60 до 64 ГГц включ.31

св. 64 до 67 ГГц включ.31

св. 67 до 75 ГГц включ.28

св. 75 до 100 ГГц включ.27

св. 100 до 110 ГГц включ.27

св. 110 до 120 ГГц включ.27

Ампли- Фаза,

туда, дБ градус

2829±0,490±3,234

2829±0,366±2,417

2829±0,206±1,362

2829±0,260±1,713

2829±0,291±1,922

2829±0,236±1,560

2829±0,242±1,595

2829±0,248±1,635

2829±0,164±1,081

2929±0,182±1,204

3130±0,155±1,023

3533±0,101±0,667

3534±0,107±0,708

3636±0,090±0,595

3636±0,097±0,643

3333±0,189±1,245

3232±0,222±1,463

3131±0,281±1,857

3029±0,343±2,265

3029±0,333±2,201

3028±0,355±2,345

2726±0,449±2,961

2726±0,483±3,190

2725±0,560±3,693

2725±0,633±4,177

Ампли- Фаза,

туда, дБ градус

±0,020±0,132

±0,055±0,363

±0,090±0,594

±0,070±0,462

±0,050±0,330

±0,060±0,396

±0,070±0,462

±0,075±0,495

±0,115±0,759

±0,150±0,990

±0,120±0,792

±0,130±0,858

Лист № 26

Всего листов 44

Продолжение таблицы 5

НаименованиеЗначение

характеристики

Скорректированные характеристики системы без расширения НЧ диапазона при использова-

нии калибровочного набора 85059A

Направлен-

ность, дБ

Согласование в

источнике, дБ

Согласование

в нагрузке, дБ

Неравномерность

коэффициента пере-

дачи

Неравномерность ко-

эффициента отраже-

ния

Диапазон частот

от 10 до 50 МГц включ.2928

св. 50 до 100 МГц включ.2928

св. 100 до 200 МГц включ.2928

св. 200 до 500 МГц включ.2928

св. 0,5 до 2 ГГц включ.2928

св. 2 до 3,2 ГГц включ.2928

св. 3,2 до 10 ГГц включ.3029

св. 10 до 13,5 ГГц включ.3131

св. 13,5 до 16 ГГц включ.3535

св. 16 до 20 ГГц включ.3635

св. 20 до 24 ГГц включ.3736

св. 24 до 26,5 ГГц включ.3736

св. 26,5 до 40 ГГц включ.3533

св. 40 до 43,5 ГГц включ.3332

св. 43,5 до 50 ГГц включ.3231

св. 50 до 60 ГГц включ.3130

св. 60 до 64 ГГц включ.3130

св. 64 до 67 ГГц включ.3130

св. 67 до 75 ГГц включ.2827

св. 75 до 100 ГГц включ.2727

св. 100 до 110 ГГц включ.2727

св. 110 до 120 ГГц включ.2727

Ампли- Фаза,

туда, дБ градус

29±0,260±1,713

29±0,236±1,560

29±0,242±1,595

29±0,248±1,635

29±0,164±1,081

29±0,182±1,204

30±0,155±1,023

33±0,101±0,667

34±0,107±0,708

36±0,090±0,595

36±0,097±0,643

33±0,189±1,245

32±0,222±1,463

31±0,281±1,857

29±0,343±2,265

29±0,333±2,201

28±0,355±2,345

26±0,449±2,961

26±0,483±3,190

25±0,560±3,693

25±0,633±4,177

Ампли- Фаза,

туда, дБ градус

±0,020±0,132

±0,055±0,363

±0,090±0,594

±0,070±0,462

±0,050±0,330

±0,060±0,396

±0,070±0,462

±0,075±0,495

±0,115±0,759

±0,150±0,990

±0,120±0,792

±0,130±0,858

Лист № 27

Всего листов 44

Продолжение таблицы 5

НаименованиеЗначение

характеристики

Погрешность измерения амплитуды коэффициентов передачи в частотном диапазоне системы

с расширением НЧ диапазона при использовании калибровочного набора 85059А, дБ, не более

Значение модуля коэф-от 0,9 досв. 10 досв. 0,1 досв. 1 до

фициента передачи, дБ 10 кГц включ. 100 кГц включ. 1 МГц включ. 100 МГц включ.

10 ±0,50 ±0,10 ±0,14 ±0,28

0 ±0,16 ±0,03 ±0,06 ±0,09

-10 ±0,19 ±0,04 ±0,07 ±0,11

-20 ±0,20 ±0,05 ±0,08 ±0,12

-30 ±0,22 ±0,06 ±0,09 ±0,12

-40 ±0,32 ±0,11 ±0,09 ±0,13

-50 ±0,77 ±0,31 ±0,10 ±0,16

-60 ±2,13 ±0,91 ±0,17 ±0,33

-70 ±5,42 ±2,58 ±0,43 ±0,91

-80 ±11,39 ±6,36 ±1,24 ±2,55

-90 ±19,53 ±12,81 ±3,38 ±6,30

-100±28,78±21,24±7,92±12,74

Значение модуля коэф- св. 0,1 до св. 16 до св. 26,5 до св. 30 до

фициента передачи, дБ 16 ГГц включ. 26,5 ГГц включ. 30 ГГц включ. 40 ГГц включ.

10 ±0,10 ±0,11 ±0,14 ±0,15

0 ±0,07 ±0,08 ±0,11 ±0,12

-10 ±0,08 ±0,09 ±0,12 ±0,13

-20 ±0,09 ±0,10 ±0,13 ±0,14

-30 ±0,10 ±0,11 ±0,14 ±0,15

-40 ±0,12 ±0,12 ±0,16 ±0,16

-50 ±0,18 ±0,13 ±0,17 ±0,18

-60 ±0,44 ±0,14 ±0,19 ±0,20

-70 ±1,25 ±0,17 ±0,28 ±0,28

-80 ±3,42 ±0,31 ±0,67 ±0,67

-90 ±7,98 ±0,81 ±1,87 ±1,87

-100±15,13±2,26±4,84±4,84

Значение модуля коэф- св. 40 до св. 50 до св. 70 до св. 100 до

фициента передачи, дБ 50 ГГц включ. 70 ГГц включ. 100 ГГц включ. 120 ГГц включ.

10 ±0,17 ±0,25 ±0,37 ±0,53

0 ±0,14 ±0,18 ±0,26 ±0,42

-10 ±0,15 ±0,20 ±0,28 ±0,44

-20 ±0,16 ±0,21 ±0,29 ±0,45

-30 ±0,17 ±0,22 ±0,30 ±0,46

-40 ±0,18 ±0,23 ±0,31 ±0,47

-50 ±0,19 ±0,24 ±0,32 ±0,48

-60 ±0,21 ±0,26 ±0,35 ±0,50

-70 ±0,30 ±0,32 ±0,47 ±0,61

-80 ±0,67 ±0,63 ±1,04 ±1,20

-90 ±1,87 ±1,69 ±2,80 ±3,10

-100±4,84±4,43±6,78±7,34

Лист № 28

Всего листов 44

Продолжение таблицы 5

НаименованиеЗначение

характеристики

Погрешность измерения фазы коэффициентов передачи в частотном диапазоне системы с

расширением НЧ диапазона при использовании калибровочного набора 85059А, градус, не

более

Значение модуля коэф-от 0,9 досв. 10 досв. 0,1 досв. 1 до

фициента передачи, дБ 10 кГц включ. 100 кГц включ. 1 МГц включ. 100 МГц включ.

10 ±3,7 ±0,6 ±0,9 ±1,9

0 ±1,0 ±0,2 ±0,4 ±0,6

-10 ±1,3 ±0,3 ±0,5 ±0,7

-20 ±1,4 ±0,3 ±0,5 ±0,8

-30 ±1,5 ±0,4 ±0,6 ±0,8

-40 ±2,2 ±0,8 ±0,6 ±0,9

-50 ±5,3 ±2,1 ±0,7 ±1,1

-60 ±16,2 ±6,4 ±1,1 ±2,2

-70 ±60,1 ±20,2 ±2,9 ±6,3

-80±180,0±180,0±8,8±20,0

-90±180,0±180,0 ±28,5 ±180,0

-100±180,0±180,0±180,0±180,0

Значение модуля коэф- св. 0,1 до св 16 до 26,5 св 26,5 до 30 св 30 до 40

фициента передачи, дБ 16 ГГц включ. ГГц включ. ГГц включ. ГГц включ.

10 ±0,6 ±0,7 ±0,9 ±1,0

0 ±0,5 ±0,5 ±0,7 ±0,8

-10 ±0,5 ±0,6 ±0,8 ±0,9

-20 ±0,6 ±0,7 ±0,9 ±1,0

-30 ±0,7 ±0,7 ±1,0 ±1,0

-40 ±0,8 ±0,8 ±1,0 ±1,1

-50 ±1,2 ±0,9 ±1,1 ±1,2

-60 ±3,0 ±1,0 ±1,2 ±1,3

-70 ±8,9 ±1,1 ±1,9 ±1,9

-80 ±28,8 ±2,0 ±4,6 ±4,6

-90 ±180 ±5,6 ±13,9 ±13,9

-100 ±180 ±17,3 ±48,3 ±48,3

Значение модуля коэф-св 40 до 50св 50 до 70св 70 до 100св 100 до 120

фициента передачи, дБ ГГц включ. ГГц включ. ГГц включ. ГГц включ.

10 ±1,1 ±1,7 ±2,5 ±3,6

0 ±0,9 ±1,2 ±1,7 ±2,9

-10 ±1,0 ±1,3 ±1,9 ±3,0

-20 ±1,1 ±1,4 ±1,9 ±3,0

-30 ±1,1 ±1,5 ±2,0 ±3,1

-40 ±1,2 ±1,5 ±2,1 ±3,2

-50 ±1,3 ±1,6 ±2,2 ±3,2

-60 ±1,4 ±1,7 ±2,3 ±3,4

-70 ±2,0 ±2,1 ±3,2 ±4,2

-80 ±4,6 ±4,3 ±7,3 ±8,5

-90 ±13,9 ±12,4 ±22,4 ±25,4

-100 ±48,3 ±41,8 ±180,0 ±180,0

Лист № 29

Всего листов 44

Продолжение таблицы 5

НаименованиеЗначение

характеристики

Погрешность измерения амплитуды коэффициентов отражения в частотном диапазоне систе-

мы с расширением НЧ диапазона при использовании калибровочного набора 85059А, дБ, не

более

Значение модуля коэф-

фициента отражения,от 0,9 до 10св 10 до 100св 0,1 до 1св 1 до 100 МГц

отн.ед.кГц включ. кГц включ. МГц включ. включ.

0,0±0,007±0,007±0,007±0,007

0,1±0,009±0,008±0,008±0,009

0,2±0,010±0,010±0,010±0,010

0,3±0,012±0,011±0,011±0,012

0,4±0,014±0,013±0,013±0,013

0,5±0,016±0,015±0,015±0,015

0,6±0,018±0,017±0,017±0,017

0,7±0,020±0,019±0,019±0,020

0,8±0,022±0,021±0,021±0,022

0,9±0,024±0,024±0,024±0,024

1,0±0,026±0,026±0,026±0,026

Значение модуля коэф-

фициента отражения, св 0,1 до 16 св 16 до 26,5 св 26,5 до 30 св 30 до 40

отн.ед. ГГц включ. ГГц включ. ГГц включ. ГГц включ.

0,0±0,007±0,008±0,008±0,010

0,1±0,009±0,009±0,009±0,011

0,2±0,010±0,011±0,011±0,013

0,3±0,011±0,013±0,013±0,015

0,4±0,013±0,015±0,015±0,017

0,5±0,015±0,017±0,017±0,019

0,6±0,017±0,019±0,019±0,022

0,7±0,019±0,022±0,022±0,024

0,8±0,021±0,025±0,025±0,027

0,9±0,024±0,027±0,027±0,030

1,0±0,026±0,031±0,031±0,033

Значение модуля коэф-

фициента отражения,св 40 до 50св 50 до 70св 70 до 100св 100 до 120

отн.ед. ГГц включ. ГГц включ. ГГц включ. ГГц включ.

0,0±0,010±0,014±0,019±0,028

0,1±0,012±0,016±0,022±0,032

0,2±0,013±0,019±0,025±0,036

0,3±0,015±0,021±0,028±0,041

0,4±0,017±0,024±0,032±0,046

0,5±0,020±0,026±0,036±0,051

0,6±0,022±0,030±0,041±0,057

0,7±0,025±0,033±0,045±0,064

0,8±0,028±0,037±0,050±0,071

0,9±0,031±0,040±0,056±0,079

1,0±0,034±0,044±0,061±0,087

Лист № 30

Всего листов 44

Продолжение таблицы 5

НаименованиеЗначение

характеристики

Погрешность измерения фазы коэффициентов отражения в частотном диапазоне системы с

расширением НЧ диапазона при использовании калибровочного набора 85059А, градус, не

более

Значение модуля коэф-

фициента отражения,от 0,9 досв. 10 досв. 0,1 досв. 1 до

отн.ед. 10 кГц включ. 100 кГц включ. 1 МГц включ. 100 МГц включ.

0,0±180,0±180,0±180,0±180,0

0,1 ±5,1 ±4,9 ±4,9 ±4,9

0,2 ±3,0 ±2,8 ±2,8 ±2,9

0,3 ±2,4 ±2,2 ±2,2 ±2,2

0,4 ±2,1 ±1,9 ±1,9 ±1,9

0,5 ±1,9 ±1,7 ±1,7 ±1,8

0,6 ±1,8 ±1,6 ±1,6 ±1,7

0,7 ±1,7 ±1,6 ±1,6 ±1,6

0,8 ±1,6 ±1,5 ±1,5 ±1,6

0,9 ±1,6 ±1,5 ±1,5 ±1,5

1,0 ±1,5 ±1,5 ±1,5 ±1,5

Значение модуля коэф-

фициента отражения,св. 0,1 досв. 16 досв. 26,5 досв. 30 до

отн.ед. 16 ГГц включ. 26,5 ГГц включ. 30 ГГц включ. 40 ГГц включ.

0,0±180,0±180,0±180,0±180,0

0,1 ±4,9 ±5,3 ±5,3 ±6,5

0,2 ±2,8 ±3,1 ±3,1 ±3,7

0,3 ±2,2 ±2,4 ±2,4 ±2,8

0,4 ±1,9 ±2,1 ±2,1 ±2,4

0,5 ±1,7 ±1,9 ±1,9 ±2,2

0,6 ±1,6 ±1,8 ±1,8 ±2,1

0,7 ±1,5 ±1,8 ±1,8 ±2,0

0,8 ±1,5 ±1,8 ±1,8 ±1,9

0,9 ±1,5 ±1,7 ±1,7 ±1,9

1,0 ±1,5 ±1,8 ±1,8 ±1,9

Значение модуля коэф-

фициента отражения,св. 40 досв. 50 досв. 70 досв. 100 до

отн.ед. 50 ГГц включ. 70 ГГц включ. 100 ГГц включ. 120 ГГц включ.

0,0±180,0±180,0±180,0±180,0

0,1 ±6,7 ±9,4 ±12,6 ±18,6

0,2 ±3,8 ±5,3 ±7,2 ±10,4

0,3 ±2,9 ±4,0 ±5,4 ±7,8

0,4 ±2,5 ±3,4 ±4,6 ±6,6

0,5 ±2,2 ±3,0 ±4,2 ±5,9

0,6 ±2,1 ±2,8 ±3,9 ±5,5

0,7 ±2,0 ±2,7 ±3,7 ±5,2

0,8 ±2,0 ±2,6 ±3,6 ±5,1

0,9 ±2,0 ±2,6 ±3,5 ±5,0

1,0 ±1,9 ±2,5 ±3,5 ±5,0

Лист № 31

Всего листов 44

Продолжение таблицы 5

НаименованиеЗначение

характеристики

Погрешность измерения амплитуды коэффициентов передачи в частотном диапазоне системы

без расширения НЧ диапазона при использовании калибровочного набора 85059А, дБ, не бо-

лее

Значение модуля коэф-от 10 досв. 50 досв. 0,1 досв. 0,5 до

фициента передачи, дБ 50 МГц включ. 100 МГц включ. 0,5 ГГц включ. 10 ГГц включ.

10 ±0,12 ±0,10 ±0,10 ±0,10

0 ±0,08 ±0,07 ±0,07 ±0,07

-10 ±0,10 ±0,08 ±0,08 ±0,09

-20 ±0,13 ±0,09 ±0,10 ±0,10

-30 ±0,27 ±0,11 ±0,11 ±0,11

-40 ±0,76 ±0,17 ±0,12 ±0,12

-50 ±2,15 ±0,40 ±0,18 ±0,13

-60 ±5,47 ±1,14 ±0,44 ±0,17

-70 ±11,46 ±3,14 ±1,25 ±0,33

-80 ±19,62 ±7,45 ±3,42 ±0,90

-90 ±28,88 ±14,39 ±7,98 ±2,53

-100±38,56±23,09±15,13±6,25

Значение модуля коэф- св. 10 до св. 16 до св. 26,5 до св. 30 до

фициента передачи, дБ 16 ГГц включ. 26,5 ГГц включ. 30 ГГц включ. 40 ГГц включ.

10 ±0,09 ±0,10 ±0,14 ±0,15

0 ±0,06 ±0,08 ±0,11 ±0,12

-10 ±0,08 ±0,09 ±0,12 ±0,13

-20 ±0,09 ±0,10 ±0,13 ±0,14

-30 ±0,10 ±0,11 ±0,14 ±0,15

-40 ±0,11 ±0,12 ±0,15 ±0,16

-50 ±0,12 ±0,13 ±0,17 ±0,17

-60 ±0,13 ±0,14 ±0,19 ±0,20

-70 ±0,16 ±0,17 ±0,28 ±0,28

-80 ±0,27 ±0,30 ±0,67 ±0,67

-90 ±0,72 ±0,80 ±1,87 ±1,87

-100±2,05±2,26±4,84±4,84

Значение модуля коэф- св. 40 до св. 50 до св. 70 до св. 100 до

фициента передачи, дБ 50 ГГц включ. 70 ГГц включ. 100 ГГц включ. 120 ГГц включ.

10 ±0,17 ±0,25 ±0,37 ±0,53

0 ±0,14 ±0,18 ±0,26 ±0,42

-10 ±0,15 ±0,20 ±0,28 ±0,44

-20 ±0,16 ±0,21 ±0,29 ±0,45

-30 ±0,17 ±0,22 ±0,30 ±0,46

-40 ±0,18 ±0,23 ±0,31 ±0,47

-50 ±0,19 ±0,24 ±0,32 ±0,48

-60 ±0,21 ±0,26 ±0,35 ±0,50

-70 ±0,30 ±0,32 ±0,47 ±0,61

-80 ±0,67 ±0,63 ±1,04 ±1,20

-90 ±1,87 ±1,69 ±2,80 ±3,10

-100±4,84±4,43±6,78±7,34

Лист № 32

Всего листов 44

Продолжение таблицы 5

НаименованиеЗначение

характеристики

Погрешность измерения фазы коэффициентов передачи в частотном диапазоне системы без

расширения НЧ диапазона при использовании калибровочного набора 85059А, градус, не бо-

лее

Значение модуля коэф-св. 0,1 до

фициента передачи, дБот 10 досв. 50 до0,5 ГГцсв. 0,5 до

50 МГц включ. 100 МГц включ. включ. 10 ГГц включ.

10 ±0,8 ±0,6 ±0,7 ±0,7

0 ±0,5 ±0,5 ±0,5 ±0,5

-10 ±0,6 ±0,5 ±0,6 ±0,6

-20 ±0,9 ±0,6 ±0,6 ±0,6

-30 ±1,8 ±0,7 ±0,7 ±0,7

-40 ±5,2 ±1,1 ±0,8 ±0,8

-50 ±16,3 ±2,7 ±1,2 ±0,9

-60 ±61,3 ±8,0 ±3,0 ±1,1

-70 ±180,0 ±25,8 ±8,9 ±2,2

-80 ±180,0 ±180,0 ±28,8 ±6,3

-90 ±180,0 ±180,0 ±180,0 ±19,7

-100 ±180,0 ±180,0 ±180,0 ±180,0

Значение модуля коэф-св. 10 досв. 16 досв. 26,5 досв. 30 до

фициента передачи, дБ 16 ГГц включ. 26,5 ГГц включ. 30 ГГц включ. 40 ГГц включ.

10 ±0,6 ±0,7 ±0,9 ±1,0

0 ±0,4 ±0,5 ±0,7 ±0,8

-10 ±0,5 ±0,6 ±0,8 ±0,9

-20 ±0,6 ±0,7 ±0,9 ±1,0

-30 ±0,6 ±0,7 ±1,0 ±1,0

-40 ±0,7 ±0,8 ±1,0 ±1,1

-50 ±0,8 ±0,9 ±1,1 ±1,2

-60 ±0,9 ±1,0 ±1,2 ±1,3

-70 ±1,0 ±1,1 ±1,9 ±1,9

-80 ±1,8 ±2,0 ±4,6 ±4,6

-90 ±5,0 ±5,6 ±13,9 ±13,9

-100 ±15,4 ±17,3 ±48,3 ±48,3

Значение модуля коэф-св. 40 досв. 50 досв. 70 досв. 100 до

фициента передачи, дБ 50 ГГц включ. 70 ГГц включ. 100 ГГц включ. 120 ГГц включ.

10 ±1,1 ±1,7 ±1,7 ±3,6

0 ±0,9 ±1,2 ±1,2 ±2,9

-10 ±1,0 ±1,3 ±1,3 ±3,0

-20 ±1,1 ±1,4 ±1,4 ±3,0

-30 ±1,1 ±1,5 ±1,5 ±3,1

-40 ±1,2 ±1,5 ±1,5 ±3,2

-50 ±1,3 ±1,6 ±1,6 ±3,2

-60 ±1,4 ±1,7 ±1,7 ±3,4

-70 ±2,0 ±2,1 ±2,1 ±4,2

-80 ±4,6 ±4,3 ±4,3 ±8,5

-90 ±13,9 ±12,4 ±12,4 ±25,4

-100 ±48,3 ±41,8 ±41,8 ±180,0

Лист № 33

Всего листов 44

Продолжение таблицы 5

НаименованиеЗначение

характеристики

Погрешность измерения амплитуды коэффициентов отражения в частотном диапазоне систе-

мы без расширения НЧ диапазона при использовании калибровочного набора 85059А, дБ, не

более

Значение модуля коэф-

фициента отражения,от 10 досв. 50 досв. 0,1 досв. 0,5 до

отн.ед. 50 МГц включ. 100 МГц включ. 0,5 ГГц включ. 10 ГГц включ.

0,0±0,007±0,007±0,007±0,007

0,1±0,009±0,009±0,009±0,009

0,2±0,010±0,010±0,010±0,010

0,3±0,011±0,011±0,011±0,011

0,4±0,013±0,013±0,013±0,013

0,5±0,015±0,015±0,015±0,015

0,6±0,017±0,017±0,017±0,017

0,7±0,019±0,019±0,019±0,019

0,8±0,021±0,021±0,021±0,021

0,9±0,024±0,024±0,024±0,024

1,0±0,027±0,026±0,026±0,026

Значение модуля коэф-

фициента отражения,св. 10 досв. 16 досв. 26,5 досв. 30 до

отн.ед. 16 ГГц включ. 26,5 ГГц включ. 30 ГГц включ. 40 ГГц включ.

0,0±0,007±0,008±0,008±0,010

0,1±0,009±0,009±0,009±0,011

0,2±0,010±0,011±0,011±0,013

0,3±0,012±0,013±0,013±0,015

0,4±0,013±0,015±0,015±0,017

0,5±0,015±0,017±0,017±0,019

0,6±0,017±0,019±0,019±0,022

0,7±0,020±0,022±0,022±0,024

0,8±0,022±0,025±0,025±0,027

0,9±0,025±0,027±0,027±0,030

1,0±0,027±0,031±0,031±0,033

Значение модуля коэф-

фициента отражения,св. 40 досв. 50 досв. 70 досв. 100 до

отн.ед. 50 ГГц включ. 70 ГГц включ. 100 ГГц включ. 120 ГГц включ.

0,0±0,010±0,014±0,019±0,028

0,1±0,012±0,016±0,022±0,032

0,2±0,013±0,019±0,025±0,036

0,3±0,015±0,021±0,028±0,041

0,4±0,017±0,024±0,032±0,046

0,5±0,020±0,026±0,036±0,051

0,6±0,022±0,030±0,041±0,057

0,7±0,025±0,033±0,045±0,064

0,8±0,028±0,037±0,050±0,071

0,9±0,031±0,040±0,056±0,079

1,0±0,034±0,044±0,061±0,087

Лист № 34

Всего листов 44

Продолжение таблицы 5

НаименованиеЗначение

характеристики

Погрешность измерения фазы коэффициентов отражения в частотном диапазоне системы без

расширения НЧ диапазона при использовании калибровочного набора 85059А, градус, не бо-

лее

Значение модуля коэф-

фициента отражения,от 10 до 50св. 50 досв. 0,1 досв. 0,5 до

отн.ед. МГц включ. 100 МГц включ. 0,5 ГГц включ. 10 ГГц включ.

0,0±180,0±180,0±180,0±180,0

0,1 ±4,9 ±4,9 ±4,9 ±4,9

0,2 ±2,8 ±2,8 ±2,8 ±2,8

0,3 ±2,2 ±2,2 ±2,2 ±2,2

0,4 ±1,9 ±1,9 ±1,9 ±1,9

0,5 ±1,7 ±1,7 ±1,7 ±1,7

0,6 ±1,6 ±1,6 ±1,6 ±1,6

0,7 ±1,6 ±1,5 ±1,5 ±1,5

0,8 ±1,5 ±1,5 ±1,5 ±1,5

0,9 ±1,5 ±1,5 ±1,5 ±1,5

1,0 ±1,5 ±1,5 ±1,5 ±1,5

Значение модуля коэф-

фициента отражения,св. 10 досв. 16 досв. 26,5 досв. 30 до

отн.ед. 16 ГГц включ. 26,5 ГГц включ. 30 ГГц включ. 40 ГГц включ.

0,0±180,0±180,0±180,0±180,0

0,1 ±5,0 ±5,3 ±5,3 ±6,5

0,2 ±2,9 ±3,1 ±3,1 ±3,7

0,3 ±2,2 ±2,4 ±2,4 ±2,8

0,4 ±1,9 ±2,1 ±2,1 ±2,4

0,5 ±1,7 ±1,9 ±1,9 ±2,2

0,6 ±1,7 ±1,8 ±1,8 ±2,1

0,7 ±1,6 ±1,8 ±1,8 ±2,0

0,8 ±1,6 ±1,8 ±1,8 ±1,9

0,9 ±1,6 ±1,7 ±1,7 ±1,9

1,0 ±1,6 ±1,8 ±1,8 ±1,9

Значение модуля коэф-

фициента отражения,св. 40 досв. 50 досв. 70 досв. 100 до

отн.ед. 50 ГГц включ. 70 ГГц включ. 100 ГГц включ. 120 ГГц включ.

0,0±180,0±180,0±180,0±180,0

0,1 ±6,7 ±9,4 ±12,6 ±18,6

0,2 ±3,8 ±5,3 ±7,2 ±10,4

0,3 ±2,9 ±4,0 ±5,4 ±7,8

0,4 ±2,5 ±3,4 ±4,6 ±6,6

0,5 ±2,2 ±3,0 ±4,2 ±5,9

0,6 ±2,1 ±2,8 ±3,9 ±5,5

0,7 ±2,0 ±2,7 ±3,7 ±5,2

0,8 ±2,0 ±2,6 ±3,6 ±5,1

0,9 ±2,0 ±2,6 ±3,5 ±5,0

1,0 ±1,9 ±2,5 ±3,5 ±5,0

Лист № 35

Всего листов 44

Продолжение таблицы 5

НаименованиеЗначение

характеристики

Параметры малошумящего приемного тракта базового блока (опция 029) в диапазоне частот

Наименование характеристики

N5241B

Модель базового блока

N5242BN5244BN5245B

N5247B

0,8; 2

0,8; 2; 4

0,8; 2; 4; 8

0,8; 2; 4; 8; 24

---

0,8; 2 0,8; 2 0,8; 2

0,8; 2; 4 0,8; 2; 4 0,8; 2; 4

0,8; 2; 4; 8 0,8; 2; 4; 8 0,8; 2; 4; 8

0,8; 2; 4; 8; 24 0,8; 2; 4; 8; 24 0,8; 2; 4; 8; 24

- 0,8; 2; 4; 8; 24 0,8; 2; 4; 8; 24

- - 0,8; 2; 4; 8; 24

0,8; 2

0,8; 2; 4

0,8; 2; 4; 8

0,8; 2; 4; 8; 24

Устанавливаемыезначенияполосы

пропускания малошумящего приемного

тракта в диапазоне частот, МГц

от 10 до 25 МГц включ.

св. 25 до 60 МГц включ.

св. 60 до 150 МГц включ.

св. 150 МГц до 13,5 ГГц включ.

св. 13,5 до 26,5 ГГц включ.

св. 26,5 до 43,5 ГГц включ.

св. 43,5 до 50 ГГц включ.

Коэффициентшумамалошумящего

приемного тракта системы без расши-

рения НЧ диапазона в режиме высокого

усиления в диапазоне частот, дБ, не бо-

лее

от 10 до 50 МГц включ.

св. 50 до 200 МГц включ.

св. 200 МГц до 1,3 ГГц включ.

св. 1,3 до 1,5 ГГц включ.

св. 1,5 до 2,0 ГГц включ.

св. 2,0 до 5 ГГц включ.

св. 5 до 13,5 ГГц включ.

св. 13,5 до 20 ГГц включ.

св. 20 до 26,5 ГГц включ.

св. 26,5 до 43,5 ГГц включ.

св. 43,5 до 45 ГГц включ.

св. 45 до 50 ГГц включ.

11,0

12,0

14,0

14,5

-----

11,0--

11,0 10 10

12,0 10 10

14,0 10 10

14,0 12 12

14,5 12 12

14,5 15 15

17,0 16 16

-1616

- -16

- -21

-

10

12

15

16

18

Лист № 36

Всего листов 44

Значение

Модель базового блока

N5242BN5244BN5245BN5247B

18,5---

18,5 15,5 15,5 15,5

17,5 15,5 15,5 15,5

16,0 15,5 15,5 15,5

16,0 14,0 14,0 14,0

17,0 14,0 14,0 14,0

17,0 16,0 16,0 16,0

17,5 16,0 16,0 16,0

19,5 16,0 16,0 16,0

-16,016,016,0

- -16,016,0

- -21,018,0

±0,05 ±0,05 ±0,05 ±0,05

±0,10 ±0,07 ±0,07 ±0,07

±0,05 ±0,05 ±0,05 ±0,05

±0,10 ±0,07 ±0,07 ±0,07

- ±0,07 ±0,07 ±0,07

Продолжение таблицы 5

Наименование характеристики

N5241B

Коэффициентшумамалошумящего

приемного тракта системы с расшире-

нием НЧ диапазона в режиме высокого

усиления в диапазоне частот, дБ, не бо-

лее

от 10 до 50 МГц включ.

18,5

св. 50 до 200 МГц включ.

18,5

св. 200 МГц до 1,3 ГГц включ.

17,5

св. 1,3 до 1,5 ГГц включ.

16,0

св. 1,5 до 2,0 ГГц включ.

16,0

св. 2,0 до 5 ГГц включ.

17,0

св. 5 до 13,5 ГГц включ.

17,0

св. 13,5 до 20 ГГц включ.

-

св. 20 до 26,5 ГГц включ.

-

св. 26,5 до 43,5 ГГц включ.

-

св. 43,5 до 45 ГГц включ.

-

св. 45 до 50 ГГц включ.

-

Нелинейность малошумящего приемно-

го тракта в режиме низкого усиления

при опорном уровне минус 60 дБм, дБ,

не более

от минус 36 до минус 64 дБм включ.±0,05

менее минус 64 до минус 70 дБм±0,10

Нелинейность малошумящего приемно-

го тракта в режиме среднего усиления

при опорном уровне минус 70 дБм

2

, дБ,

не более

от минус 48 до минус 76 дБм включ.±0,05

менее минус 76 до минус 86 дБм включ.±0,10

менее минус 86 до минус 87 дБм включ. -

Нелинейность малошумящего приемно-

го тракта в режиме высокого усиления

при опорном уровне минус 80 дБм, дБ,

не более

от минус 58 до минус 84 дБм включ.±0,05

менее минус 84 до минус 85 дБм включ.±0,10

менее минус 85 до минус 92 дБм включ.±0,10

±0,05±0,05±0,05±0,05

±0,10±0,05±0,05±0,05

±0,10±0,07±0,07±0,07

Лист № 37

Всего листов 44

Продолжение таблицы 5

Наименование характеристики

Значение

Модель базового блока

N5242BN5244BN5245BN5247B

55 68 68 68

68 68 68 68

68 71 71 71

68 66 66 66

- 57 57 57

- 58 58 58

- - 58 58

-34 -20 -20 -20

-21 -20 -20 -20

-21 -17 -17 -17

-21 -22 -22 -22

- -31 -31 -31

- -30 -30 -30

- - -30 -30

N5241B

Максимальныйдиапазонизмерений

мощности шума (коэффициент усиле-

ния + коэффициент шума), в режиме

низкого усиления, в полосе частот, дБ,

не менее

от 0,01 до 3 ГГц включ.55

св. 3 до 4,5 ГГц включ.68

св. 4,5 до 6 ГГц включ.68

св. 6 до 13,5 ГГц включ.68

св. 13,5 до 24 ГГц включ. -

св. 24 до 26,5 ГГц включ. -

св. 26,5 до 36 ГГц включ. -

св. 36 до 43,5 ГГц включ. -

св. 43,5 до 50 ГГц включ. -

Уровень компрессии 0,1 дБ по входу

малошумящего приемного тракта, в ре-

жиме низкого усиления, в полосе ча-

стот, дБм, не менее

от 0,01 до 3 ГГц включ.-34

св. 3 до 4,5 ГГц включ.-21

св. 4,5 до 6 ГГц включ.-21

св. 6 до 13,5 ГГц включ.-21

св. 13,5 до 24 ГГц включ. -

св. 24 до 26,5 ГГц включ. -

св. 26,5 до 36 ГГц включ. -

св. 36 до 43,5 ГГц включ. -

св. 43,5 до 50 ГГц включ. -

Максимальныйдиапазон измерений

мощности шума (коэффициент усиле-

ния + коэффициент шума), в режиме

среднего усиления, в полосе частот, дБ,

не менее

от 0,01 до 3 ГГц включ.44

св. 3 до 4,5 ГГц включ.57

св. 4,5 до 6 ГГц включ.57

св. 6 до 13,5 ГГц включ.57

св. 13,5 до 24 ГГц включ. -

св. 24 до 26,5 ГГц включ. -

св. 26,5 до 36 ГГц включ. -

св. 36 до 43,5 ГГц включ. -

св. 43,5 до 50 ГГц включ. -

44 53 53 53

57 53 53 53

57 57 57 57

57 58 58 58

- 56 56 56

- 51 51 51

- - 51 51

Лист № 38

Всего листов 44

Продолжение таблицы 5

Наименование характеристики

Значение

Модель базового блока

N5242BN5244BN5245BN5247B

-45 -35 -35 -35

-32 -35 -35 -35

-32 -31 -31 -31

-32 -30 -30 -30

- -32 -32 -32

- -37 -37 -37

- - -37 -37

32 37 37 37

46 37 37 37

46 38 38 38

46 47 47 47

46 45 45 45

- 45 45 45

- 39 39 39

- - 39 39

N5241B

Уровень компрессии 0,1 дБ по входу

малошумящего приемного тракта, в ре-

жиме среднего усиления, в полосе ча-

стот, дБм, не менее

от 0,01 до 3 ГГц включ.-45

св. 3 до 4,5 ГГц включ.-32

св. 4,5 до 6 ГГц включ.-32

св. 6 до 13,5 ГГц включ.-32

св. 13,5 до 24 ГГц включ. -

св. 24 до 26,5 ГГц включ. -

св. 26,5 до 36 ГГц включ. -

св. 36 до 43,5 ГГц включ. -

св. 43,5 до 50 ГГц включ. -

Максимальныйдиапазон измерений

мощности шума (коэффициент усиле-

ния + коэффициент шума), в режиме

высокого усиления, в полосе частот, дБ,

не менее

от 0,01 до 3 ГГц включ.32

св. 3 до 4,5 ГГц включ.46

св. 4,5 до 6 ГГц включ.46

св. 6 до 13,5 ГГц включ.46

св. 13,5 до 24 ГГц включ. -

св. 24 до 26,5 ГГц включ. -

св. 26,5 до 36 ГГц включ. -

св. 36 до 43,5 ГГц включ. -

св. 43,5 до 50 ГГц включ. -

Уровень компрессии 0,1 дБ по входу

малошумящего приемного тракта, в ре-

жиме высокого усиления, в полосе ча-

стот, дБм, не менее

от 0,01 до 3 ГГц включ.-57

св. 3 до 4,5 ГГц включ.-43

св. 4,5 до 6 ГГц включ.-43

св. 6 до 13,5 ГГц включ.-43

св. 13,5 до 24 ГГц включ. -

св. 24 до 26,5 ГГц включ. -

св. 26,5 до 36 ГГц включ. -

св. 36 до 43,5 ГГц включ. -

св. 43,5 до 50 ГГц включ. -

-57 -51 -51 -51

-43 -51 -51 -51

-43 -50 -50 -50

-43 -41 -41 -41

-43 -43 -43 -43

- -43 -43 -43

- -49 -49 -49

- - -49 -49

Лист № 39

Всего листов 44

Продолжение таблицы 5

Наименование характеристики

Значение

Модель базового блока

N5242BN5244BN5245BN5247B

±0,40 ±0,40 ±0,40 ±0,40

±0,25 ±0,25 ±0,25 ±0,25

±0,35 ±0,35 ±0,35 ±0,35

- ±0,55 ±0,55 ±0,55

--±0,55±0,55

N5241B

Погрешность измерения коэффициента

шума в диапазоне частот, дБ, не более

от 10 до 100 МГц включ.±0,40

св. 0,1 до 13,5 ГГц включ.±0,25

св. 13,5 до 20 ГГц включ. -св.

20 до 26,5 ГГц включ. -св.

26,5 до 43,5 ГГц включ. -св.

43,5 до 50 ГГц включ. -

Погрешность измерения коэффициента

шума для системы с расширением НЧ

диапазона в диапазоне частот, дБ, не

более

от 10 до 100 МГц включ.±0,4

св. 0,1 до 13,5 ГГц включ.±0,3

св. 13,5 до 20 ГГц включ. -

св. 20 до 26,5 ГГц включ. -

св. 26,5 до 43,5 ГГц включ. -

св. 43,5 до 50 ГГц включ. -

±0,4 ±0,4 ±0,4 ±0,4

±0,3 ±0,3 ±0,3 ±0,3

±0,4 ±0,4 ±0,4 ±0,4

- ±0,6 ±0,6 ±0,6

--±0,6±0,6

Лист № 40

Всего листов 44

Таблица 6 - Метрологические характеристики систем при работе в режиме

анализатора спектра (при установленной и включенной опции S93090xA / S93090xB /

S93093A / S93093B)

от 1,2 до

3



10

6

от 11 до 100001

Наименование характеристики

Значение

N5290AN5291A

Диапазон рабочих частот,

МГц

от 10 до 6,7



10

4

от 10 до 8,5



10

3

от 10 до 1,35



10

4

от 10 до

2,65



10

4

от 10

до 4,35



10

4

от

10 до 5,0



10

4

от

10 до 6,7



10

4

от

10 до 9,0



10

4

от

10 до 1,2



10

5

от 10 до 8,5



10

9

от 10 до 1,35



10

от 10 до

2,65



10

от 10

до 4,35



10

от

10 до 5,0



10

от

10 до 6,7



10

от

10 до 9,0



10

от

10 до 1,2



10

11

опция 090

опция S930900A, S930900B

опция S930901A, S930901B

опция S930902A, S930902B

опция S930904A, S930904B

опция S930905A, S930905B

опция S930907A, S930907B

опция S930909A, S930909B

опция S93093A, S93093B

Диапазон установки полосы

обзора, Гц

опция S930900A, S930900B

опция S930901A, S930901B

опция S930902A, S930902B

опция S930904A, S930904B

опция S930905A, S930905B

опция S930907A, S930907B

опция S930909A, S930909B

опция S93093A, S93093B

Диапазон установки ширины

полос пропускания узкопо-

лосного фильтра промежуточ-

ной частоты (RBW) и видео-

фильтра (VBW), Гц

Диапазон установки количе-

ства точек трассы, шт.

Лист № 41

Всего листов 44

Наименование

характеристики

Узкополос-

ный прием-

ный тракт

Широкополос-

ный приемный

тракт

Узкополос-

ный прием-

ный тракт

Широкополос-

ный приемный

тракт

Продолжение таблицы 6

Значение

N5290AN5291A

Пределы допускаемой аб-

солютной погрешности из-

мерений уровня мощности в

диапазоне частот, дБ, не

более

±0,60

±0,35

±0,40

±0,55

-

±0,80

±0,35

±0,40

±0,50

±0,65

-

±0,60

±0,35

±0,40

±0,55

±0,80

±0,35

±0,40

±0,50

±0,65

от 50 до 250 МГц включ.

св. 250 до 800 МГц включ.

св. 0,8 до 3,25 ГГц включ.

св. 3,25 до 8 ГГц включ.

св. 8 до 10 ГГц включ.

св. 10 до 13,5 ГГц включ.

св. 13,5 до 26,5 ГГц включ.

св. 26,5 до 49,95 ГГц включ.

св. 49,95 до 50 ГГц включ.

св. 50 до 50,05 ГГц включ.

св. 50,05 до 67 ГГц включ.

св. 67 до 90 ГГц включ.

св. 90 до 110 ГГц включ.

св. 110 до 120 ГГц включ.

Коэффициент стоячей вол-

ны по напряжению (КСВН)

измерительного порта в

диапазоне частот, не более

от 10 до 50 МГц включ.2,3232,323

св. 50 до 200 МГц включ.3,5703,570

св. 200 до 500 МГц включ.3,5703,570

св. 0,5 до 2 ГГц включ.3,5703,570

св. 2 до 3,2 ГГц включ.1,9251,925

св. 3,2 до 10 ГГц включ.2,3232,323

св. 10 до 13,5 ГГц включ.2,1002,100

св. 13,5 до 16 ГГц включ.2,1002,100

св. 16 до 20 ГГц включ.2,6152,615

св. 20 до 24 ГГц включ.2,3232,323

св. 24 до 26,5 ГГц включ.2,6152,615

св. 26,5 до 40 ГГц включ.3,5703,570

св. 40 до 43,5 ГГц включ.2,6152,615

св. 43,5 до 50 ГГц включ.3,0103,010

св. 50 до 60 ГГц включ.3,5703,570

св. 60 до 64 ГГц включ.3,0103,010

св. 64 до 67 ГГц включ.3,5703,570

св. 67 до 90 ГГц включ.3,0103,010

св. 90 до 100 ГГц включ.3,0103,010

св. 100 до 110 Гц включ.4,4204,420

св. 110 до 120 ГГц включ. -5,849

Лист № 42 Trial

листов 44

Наименование

характеристики

Продолжение таблицы 6

Значение

N5290AN5291A

Средний уровень собствен-

ных шумов приемного

тракта анализатора по вхо-

ду измерительного порта,

при ширине узкополосного

фильтра промежуточной

частоты 10 кГц в диапазоне

частот, дБм, не более

от 10 до 200 МГц включ.-81-81

св. 200 до 800 МГц включ. -113 -113

св. 0,8 до 3,2 ГГц включ. -125 -125

св. 3,2 до 8 ГГц включ. -129 -129

св. 8 до 16 ГГц включ. -129 -129

св. 16 до 20 ГГц включ. -129 -129

св. 20 до 24 ГГц включ. -129 -129

св. 24 до 26,5 ГГц включ. -129 -129

св. 26,5 до 34 ГГц включ. -120 -120

св. 34 до 50 ГГц включ. -120 -120

св. 50 до 67 ГГц включ. -120 -120

св. 67 до 70 ГГц включ. -120 -120

св. 70 до 75 ГГц включ. -120 -120

св. 75 до 90 ГГц включ. -115 -115

св. 90 до 110 ГГц включ. -115 -115

св. 110 до 120 ГГц включ. - -108

_________

1)

После выполнения калибровки согласно РЭ с использованием измерителей мощности

Keysight U848xA. Без изменения значения ослабления аттенюаторов приемника и источника

после калибровки. Нормируется для узкополосного приемного тракта с полосой пропуска-

ния 11 МГц и широкополосного приемного тракта с полосой пропускания 38 МГц. Пере-

ключение между узкополосным и широкополосным приемным трактом производится через

меню настроек анализаторов спектра в соответствии с РЭ;

На частотах 24 ГГц, 40 ГГц и 80 ГГц погрешность может увеличиваться до значения ± 1 дБ.

На частоте 63,984 ГГц погрешность может увеличиваться до значения ± 1,75 дБ

2)

Нормируется при значении ослабления аттенюатора источника 0 дБ;

3)

При значении ослабления входного аттенюатора: 0 дБ, максимальном усилении, ре-

жиме подавления зеркального канала: «Нормальный». Характеристики нормализованы к

минимальному значению полосы пропускания фильтра ПЧ: 1,2 Гц;

4)

дБм – мощность сигнала в дБ относительно 1 мВт.

Лист № 43

Всего листов 44

Значение

Таблица 7 – Основные технические характеристики

Наименование характеристики

Размеры системы с учетом выступающих частей и выносных мо-

дулей (измерительных головок), мм

ширина

длина

высота, мм

Масса системы в сборе, кг, не более

1780

1400

480

83,5

от 100 до 240

500

Напряжение питания от сети переменного тока частотой 50 Гц, В

Потребляемая мощность, В



А

, не более

Условия эксплуатации:

- температура окружающего воздуха,



С

- атмосферное давление, кПа

- относительная влажность воздуха, %

от +20 до +26

от 84 до 106

от 30 до 80

Знак утверждения типа

наносится в верхнем левом углу руководства по эксплуатации систем типографским или ком-

пьютерным способом и на лицевую сторону каждой составляющей системы в виде наклейки.

Комплектность средства измерений

Таблица 7 Комплектность средства измерений

1

*

шт.

Обозначение

Количество

Наименование

Система анализа цепей векторные N5290A, N5291A, в составе:

- анализатора электрических цепей N5222B, N5224B, N5225B,

N5227B, N5242B, N5244B, N5245B, N5247B – 1 шт.

*

;

- распределительный блок N5292A – 1 шт.;

- измерительная головка N5293AX

**

(для системы N5290A)

или N5295AX

**

(для системы N5291A)

Набор кабелей для коммутации

-

651-20-002 МП

1 комплект

1 экз.

Руководство по эксплуатации

Методика поверки

_______

*

модель определяется заказом

**

Количество определяется заказом

Сведения о методиках (методах) измерений

приведены в разделе 3 документа «Системы анализа цепей векторные N5290A и N5291A. Ру-

ководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к системам ана-

лиза цепей векторным N5290A и N5291A

Техническая документация изготовителя.

Лист № 44

Всего листов 44

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
15307-96	Системы контроля выбросов загрязняющих веществ автоматизированные	АСК ЗВ	СП "Дитангаз", г.Нижний Новгород	1 год	Перейти
67937-17	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Зелецино	Нет данных	ПАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва	4 года	Перейти
73337-18	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Лондоко	Нет данных	ПАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва	4 года	Перейти
61281-15	Системы измерительно-управляющие	Kawasaki GPB80D	Фирма "Kawasaki Heavy Industries Ltd.", Япония	1 год	Перейти
46695-11	Системы весоизмерительные многоплатформенные подкладные	МПВС-3/10+13/20	ООО "Инженерное Бюро Воронежского Акционерного Самолетостроительного Общества" (ВАСО), г.Воронеж	1 год	Перейти

Заказать поверкуСистемы анализа цепей векторные N5290A, N5291AГРСИ 81747-21

Заказать поверку
Системы анализа цепей векторные N5290A, N5291A
ГРСИ 81747-21
