УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «5» мая 2021 г. №686
Лист № 1
Регистрационный № 81746-21Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Компараторы частотные Ч7-1015
Назначение средства измерений
Компараторы частотные Ч7-1015 (далее – компараторы) предназначены для измере-
ния относительной разности частот между опорным сигналом синусоидальной формы часто-
той 5 или 10 МГц и исследуемым сигналом синусоидальной формы частотой 1; 2,048; 5; 10;
10,24 МГц, вычисления их основных метрологических характеристик с отображением про-
цесса и результатов измерений на экране прибора и (или) на экране внешнего персонального
компьютера (ПК).
Описание средства измерений
Принцип действия компараторов основан на переносе разности частот опорного и
исследуемого сигналов на низкую промежуточную частоту с использованием прецизионного
программируемого цифрового преобразователя частоты с последующим вычислением мет-
рологических характеристик исследуемых сигналов встроенным микроконтроллером.
Компараторы имеют интерфейс связи с внешним персональным компьютером
USB 2.0 и прикладное программное обеспечение для внешнего ПК.
Компараторы обеспечивают доступ к данным измерений по сети Ethernet.
Компараторы имеют возможность дистанционного управления всеми режимами работы и
могут работать в составе автоматизированной системы.
Компараторы выполнены в ударопрочном корпусе.
Конструктивно компараторы состоят из встроенного источника питания (преобразо-
вателя напряжения), устройства управления (интерфейса), измерителя временных интерва-
лов (ИВИ) и компаратора частотного.
Общий вид компараторов представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения
знака поверки представлена на рисунке 2.

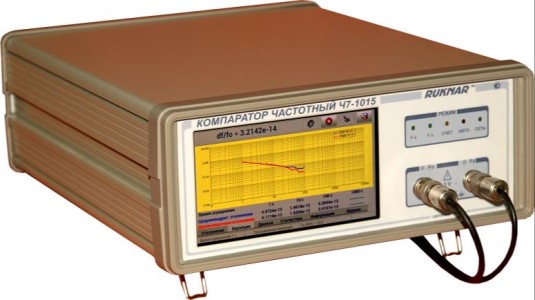

Рисунок 1 – Общий вид компараторов
Лист № 2
Всего листов 5

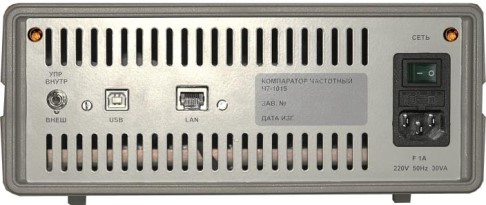

Рисунок 2 – Схема пломбировки от несанкционированного доступа,
обозначение места нанесения знака поверки
Программное обеспечение
Программное обеспечение (ПО) компараторов состоит из двух частей:
- микропрограммного обеспечения (МПО) - метрологически значимой части ПО,
расположенной в ПЗУ контроллера;
- прикладного ПО, работающего на персональном компьютере и предназначенного
более глубокого исследования результатов измерений, обеспечения большей наглядности
процесса измерений, оформления и распечатки на принтере протокола поверки.
В компараторах предусмотрены меры защиты МПО от преднамеренного и непред-
намеренного изменения:
- пользователь не имеет возможности обновления или загрузки новых версий МПО;
- в процессе работы в компаратор невозможно ввести данные измерений, получен-
ные вне прибора, данные результатов измерений не могут быть подвергнуты искажению в
процессе хранения, так как происходит их обновление в каждом измерительном цикле, и от-
сутствуют требования по их хранению после окончания цикла измерения;
- запоминающее устройство встроено в управляющий микроконтроллер и без нару-
шения целостности конструкции компаратора и заводских пломб замена или модификация
его содержимого невозможна;
- встроенная защита стирает МПО при попытке его модификации даже на вскрытом
приборе, делая его неработоспособным.
Метрологические характеристики компараторов нормированы с учетом влияния
программного обеспечения.
Конструкция компараторов исключает возможность несанкционированного влияния
на ПО компараторов и измерительную информацию.
Уровеньзащитыпрограммногообеспечения«высокий»всоответствиис
Р 50.2.077-2014.
md5
Таблица 1 – Идентификационные данные программного обеспечения
Значение
gui
1.0.0
08f362233a0c645477d7ed6c571693b7
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора ПО
Место пломбировки от не-
санкционированного доступа
Место пломбировки с
нанесением знака поверки
Лист № 3
Всего листов 5
Метрологические и технические характеристики
Значение
Номинальное значение частоты входного измеряемого сигнала, МГц
±1
от 0,4 до 1,2
для измеряемого сигнала с частотой 10 МГц
- при интервале времени измерения 1 с
- при интервале времени измерения 10 с
- при интервале времени измерения 100 с
- при интервале времени измерения 1000 с
- при интервале времени измерения 3600 с (1 ч)
- при интервале времени измерения 1 сутки
8·10
-13
2·10
-13
5·10
-14
2·10
-14
1·10
-14
2·10
-15
для измеряемого сигнала с частотой 5 МГц
- при интервале времени измерения 1 с
- при интервале времени измерения 10 с
- при интервале времени измерения 100 с
- при интервале времени измерения 1000 с
- при интервале времени измерения 3600 с (1 ч)
- при интервале времени измерения 1 сутки
1,2·10
-12
3·10
-13
7·10
-14
2·10
-14
1·10
-14
2·10
-15
Таблица 2 – Метрологические характеристики
Наименование характеристики
Номинальное значение частоты входного опорного сигнала, МГц
5, 10
1; 2,048; 5; 10;
10,24
Максимальное отклонение частоты входных сигналов от номинального
значения, Гц
Среднеквадратическое значение напряжения входных сигналов на
нагрузке 50 Ом, В
Среднеквадратическое относительное отклонение результата измерений
частоты, не более:
для измеряемого сигнала с частотами 1 МГц, 2,048 МГц и 10,24 МГц
- при интервале времени измерения 1 с
- при интервале времени измерения 10 с
- при интервале времени измерения 100 с
5·10
-12
1·10
-12
3·10
-13
Таблица 3 – Основные технические характеристики
Наименование характеристики
Значение
Потребляемая мощность, В·А, не более
30
Масса, кг, не более
3,1
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
220±22
50±0,5
Габаритные размеры, мм, не более
- высота
- ширина
- длина
110
255
330
Рабочие условия эксплуатации:
- температура окружающей среды, ºС
- относительная влажность при температуре воздуха 25 ºС, %
- атмосферное давление, кПа
Средний срок службы, лет
Средняя наработка на отказ, ч
от 5 до 40
90
от 70 до 106,7
15
40000
Лист № 4
Всего листов 5
Знак утверждения типа
наносится на переднюю панель компараторов методом шелкографии и на титульные листы
эксплуатационной документации типографским способом.
Комплектность средства измерений
Таблица 4 – Комплектность средства измерений
Наименование, тип
Обозначение
Количество
Компаратор частотный Ч7-1015
РУГА.411146.008
1 шт.
Кабель сетевой SCZ-1
—
1 шт.
Кабель соединительный USB
—
1 шт.
Кабель соединительный
РУГА.685661.004
1 шт.
Переход СР-50-95ФВ
ВР0.364.013 ТУ
1 шт.
Вставка плавкая ВП2Б-1В 1А 250В
ОЮ0.481.005 ТУ
1 шт.
РУГА.411146.008 МД
1 шт.
Формуляр
РУГА.411146.008 ФО
1 экз.
Упаковка
РУГА.411915.122
1 шт.
Компакт-диск с программным обеспечением и
руководством по эксплуатации
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативныеитехническиедокументы,устанавливающиетребованияк
компараторам частотным Ч7-1015
Государственная поверочная схема для средств измерений времени и частоты,
утвержденная приказом Росстандарта от 31.07.2018 г. № 1621.
ТР ТС 004/2011 Технический регламент Таможенного союза «О безопасности низко-
вольтного оборудования».
ТР ТС 020/2011 Технический регламент Таможенного союза «Электромагнитная
совместимость технических средств».
РУГА.411146.008 ТУ. Компаратор частотный Ч7-1015. Технические условия.
