Номер госреестра:
81732-21
Наименование СИ:
Антенны измерительные рамочные
Обозначение типа:
АИР-30М
Производитель:
Общество с ограниченной ответственностью "ИЗМЕРИЛОВКА" (ООО "ИЗМЕРИЛОВКА"), г. Москва
Межповерочный интервал:
1 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
05.05.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «5» мая 2021 г. №686
Лист № 1
Регистрационный № 81732-21Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Антенны измерительные рамочные АИР-30М
Назначение средства измерений
АнтенныизмерительныерамочныеАИР-30М(далее−антенныАИР-30М)
предназначены дляпреобразованиянапряженностипеременного магнитногополяв
напряжение переменного тока и в комплекте с измерительным приемником (селективным
микровольтметром, анализатором спектра) для измерений напряженности магнитного поля.
Описание средства измерений
Принцип действия антенн АИР-30М основан на преобразовании наведенной под
действием магнитного поля на рамке антенны АИР-30М ЭДС в сигнал, пропорциональный
напряженности магнитного поля, дальнейшего усиления сигнала и передачи его в
коаксиальный тракт с волновым сопротивлением 50 Ом.
Конструктивно антенна АИР-30М состоит из экранированной рамки, объединенной в
одном корпусе с дифференциальным усилителем; элементов питания и стабилизатора
напряжения питания постоянного тока, которые размещены в ручке антенны АИР-30М.
Питание антенн АИР-30М осуществляется от четырех аккумуляторов Li-ion ICR. Для
зарядки аккумуляторов в комплект поставки входит зарядное устройство.

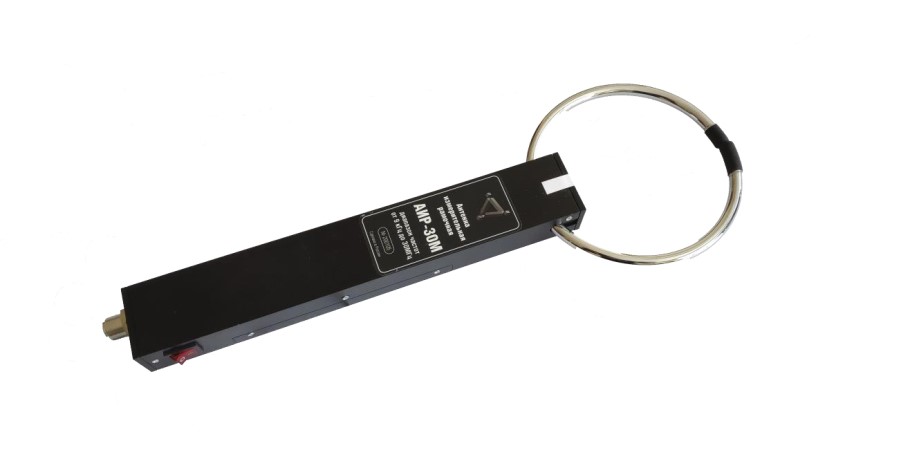

Общий вид антенны АИР-30М представлен на рисунке 1.
СхемапломбировкиантенныАИР-30Мотнесанкционированногодоступа
представлена на рисунке 1.
Лист № 2
Всего листов 4
Рисунок 1 − Общий вид антенны АИР-30М
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Таблица 1 – Метрологические характеристики
Значение
от 0,009 до 30 включ.
от –5 до –38
±2,0
Наименование характеристики
Диапазон рабочих частот ƒ, МГц
Диапазон изменения коэффициента калибровки, дБ (1 Ом
-1
·м
-1
)
Пределы допускаемой абсолютной погрешности коэффициента
калибровки, дБ
Максимальная измеряемая величина напряженности магнитного
поля (при компрессии 1 дБ), мА∙м
−1
(дБ (1 мкА∙м
−1
)), не менее
Напряжение собственных шумов U
Ш
при полосе пропускания ∆f
10 (80)
не более значений,
приведенных в таблице 2
Таблица 2 – Напряжение собственных шумов U
Ш
Обозначение характеристикиЗначение
ƒ, МГц
Δƒ, кГц
U
Ш
, дБ (1 мкВ)
0,009 0,1 0,5 1 10 30
0,2 0,2 0,2 9 9 9
2515515510
1 – экранированная рамка
2 – ручка антенны
3 – место пломбирования от несанкционированного доступа
21
3
Лист № 3
Всего листов 4
Таблица 3
–
Основные технические характеристики
Наименование характеристики
Значение
от 35 до 65
N (розетка)
от 13,0 до 16
5
Допустимые значения модуля выходного импеданса, Ом
Тип выходного ВЧ соединителя
Напряжениепитанияпостоянноготока(четыре
аккумулятора Li-ion IRC18650), В
Время установления рабочего режима, мин, не более
Время непрерывной работы при полностью заряженных
аккумуляторах, ч, не менее
Масса, кг, не более
Диаметр экранированной рамки, мм, не более
10
0,8
155
460
155
35
Габаритные размеры, мм, не более:
–
длина
–
ширина
–
высота
Рабочие условия применения:
температура окружающего воздуха,
С
атмосферное давление, кПа (мм рт.ст.)
относительная влажность окружающего воздуха, %,
от +15 до +35
от 84,0 до 106,7 (от 630 до 800)
от 30 до 80
Знак утверждения типа
наносится на титульный лист документов ЛТМВ.464639.001РЭ «Антенны измерительные
гибридные рамочные АИР-30М. Руководство по эксплуатации» и ЛТМВ.464639.001ФО
«Антенны измерительные гибридные рамочные АИР-30М. Формуляр» типографским способом
и на маркировочный ярлык на корпусе антенны в виде наклейки.
Комплектность средства измерений
Таблица 4
–
Комплектность антенны
Наименование
Антенна измерительная рамочная АИР-30М
Кабель соединительный
Аккумулятор Li-ion*
Устройство зарядное Li-ion ICR аккумуляторов*
Штатив*
Футляр (чемодан-кейс)*
Руководство по эксплуатации
Формуляр
Методика поверки
Обозначение
ЛТМВ.464639.001
–
ICR18650В
L-73
–
–
ЛТМВ.464639.001РЭ
ЛТМВ.464639.001ФО
АИР-30М-2020 МП
Количество
1 шт.
1 шт.
4 шт.
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
1 экз.
* Поставляется по отдельному заказу
Лист № 4
Всего листов 4
Сведения о методиках (методах) измерений
приведены в разделе 7 документа ЛТМВ.464639.001РЭ «Антенны измерительные гибридные
рамочные АИР-30М. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к антеннам
измерительным рамочным АИР-30М
Приказ Росстандарта № 3469 от 30.12.2019 «От утверждении Государственной
поверочной схемы для средств измерений напряженности магнитного поля в диапазоне частот
от 0,000005 до 1000 МГц»
ЛТМВ.464639.001ТУ Антенны измерительные рамочные АИР-30М. Технические
условия
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 59705-15 | Антенны магнитные трехкоординатные | АМТ-1 | АО "Нижегородское НПО им.М.В.Фрунзе", г.Нижний Новгород | 1 год | Перейти |
| 77063-19 | Комплексы измерительные для испытаний и диагностирования узлов и агрегатов машин и механизмов | SUM-1 | ООО "Авиаагрегат-Н", г.Новочеркасск | 1 год | Перейти |
| 58734-14 | Преобразователи измерительные переменного тока | MU-J1/s | Фирма "GILGEN Muller & Weigert ZN der General Elektronik GmbH", Германия | 4 года | Перейти |
| 33610-06 | Преобразователи влажности и температуры измерительные | 90 | Фирма "JUMO GmbH & Co. KG", Германия | 1 год | Перейти |
| 20137-00 | Машины трехкоординатные измерительные | G80/90KR | Фирма "LK Limited", Великобритания | 1 год | Перейти |
