Комплексы аппаратно-программные ПАРНАС-ЭХО12Е, ГРСИ 81724-21
Номер госреестра:
81724-21
Наименование СИ:
Комплексы аппаратно-программные
Обозначение типа:
ПАРНАС-ЭХО12Е
Производитель:
Акционерное общество Специальное агентство "ОМЕГА", г. Санкт-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
29.04.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «29» апреля 2021 г. №623
Лист № 1
Регистрационный № 81724-21Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы аппаратно-программные ПАРНАС-ЭХО12Е
Назначение средства измерений
Комплексы аппаратно-программные ПАРНАС-ЭХО12Е (далее по тексту –
комплексы) предназначены для измерений параметров спектра высокочастотных
сигналов, генерирования немодулированных электромагнитных колебаний, измерений
параметров спектра отраженных модулированных высокочастотных сигналов.
Описание средства измерений
Принципработыкомплексовоснованнасупергетеродинномпринципе
преобразовании входящих высокочастотных сигналов в сигналы промежуточной частоты,
их усилении и детектировании с дальнейшим преобразованием в цифровой код для
математической обработки и регистрации.
Конструктивно комплексы исполнены в виде моноблоков, состоящих из
анализатора спектра («Вход 1») и генератора высокочастотных сигналов («Выход 1»).
Комплексы выпускаются в следующих модификациях:
-стандартная («Вход 1» диапазон частот от 100 кГц до 12,0 ГГц и «Выход 1»
диапазон частот от 10 МГц до 12 ГГц);
- опция 01 («Вход 1» диапазон частот от 100 кГц до 12,0 ГГц, «Выход 1» диапазон
частот от 10 МГц до 12,0 ГГц, «Вход 2» диапазон частот от 1 кГц до 4,0 ГГц и «Выход 2»
диапазон частот от 10 кГц до 4,0 ГГц).
Комплексы позволяют при использовании звуковой карты ПЭВМ прослушивать
демодулированные сигналы (АМ, ЧМ). При подключении через интерфейс USB к ПЭВМ
внешнего цифро-аналогового преобразователя (ЦАП), под управлением программного
обеспечения комплексов, возможно использовать ЦАП в качестве генератора низких
частот в диапазоне от 20 Гц до 20 кГц с выходным уровнем сигнала до 0,5 В по
линейному выходу.
Знак поверки наносится на корпус комплексов и в свидетельство о поверки в виде
оттиска клейма.
Общий вид комплекса представлен на рисунках 1 и 2.
Схема пломбировки от несанкционированного доступа, обозначения места
нанесения знака поверки представлены на рисунке 3.
Лист № 2
Всего листов 5

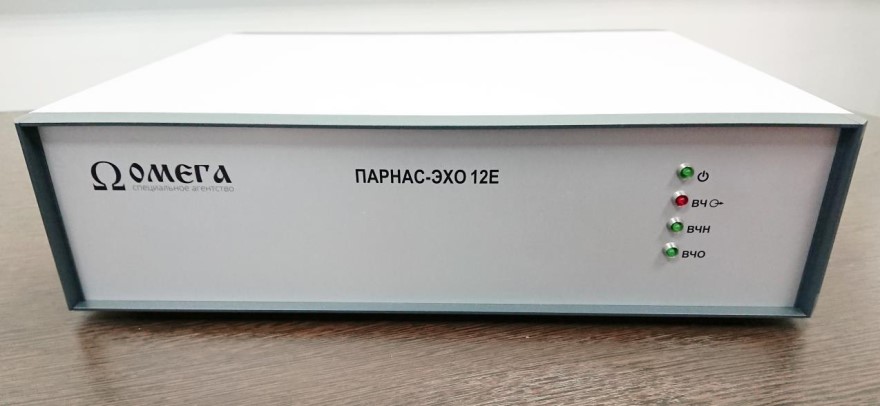

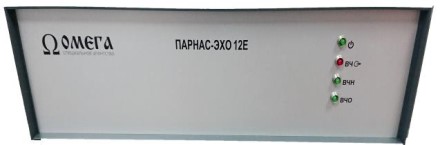

Рисунок 1- Общий вид комплекса (вид спереди)

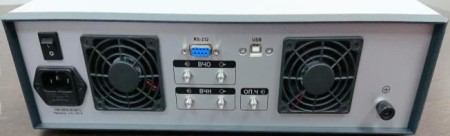

Рисунок 3 - Схема пломбировки от несанкционированного доступа,
обозначение места нанесения знака поверки
места пломбировки

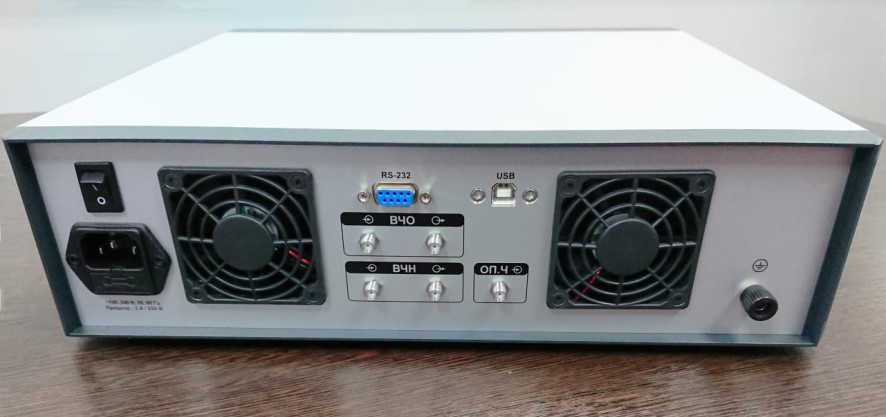

Рисунок 2 - Общий вид комплекса (вид сзади)
место знака
утверждения типа
место нанесения
знака поверки
Лист № 3
Всего листов 5
Программное обеспечение
Программное обеспечение «Parnas-ECHO12Е», устанавливаемое на управляющую
ПЭВМ, предназначено для управления режимами работы комплексов, задания параметров
входных и выходныхсигналов и функций измерений, представления, отображения и
сохранения измерительной информации, и управления дополнительными внешними
устройствами.
Метрологически значимая часть программного обеспечения «Parnas-ECHO12Е» и
измеренные данные не требуют специальных средств защиты от преднамеренных и
непреднамеренных изменений.
Идентификационныеданныепрограммногообеспечения«Parnas-ECHO12Е»
представлены в таблице 1.
nilvamt.dll
-
-
Значение
наименование ПО.exe
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные
данные (признаки)
ИдентификационноеParnas_echo
ftd2xx.dlllvanlys.dlllvblas.dlllvsound2.dll
--ED3ADBC5--
Номерверсии
(идентификационный12016e-17.0.0f0--
номер) ПО, не ниже
Цифровой
идентификаторПО
(контрольная сумма
исполняемого кода)
Алгоритм
вычисленияCRC32
идентификатора ПО
Уровеньзащитыпрограммногообеспечения«Parnas-ECHO12Е»от
непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Метрологические и технические характеристики
Значение
±1
от 1,0·10
2
до 1,2·10
7
от 1,0 до 4,0·10
6
-155
-140
100
-100
-105
Таблица 2 – Метрологические характеристики
Наименование характеристики
Параметры анализатора спектра
Диапазон рабочих частот, кГц:
«Вход 1»
«Вход 2» (опция 01)
Уровень спектральной плотности мощности шума, не более,
дБм/Гц:
«Вход 1» (в диапазоне частот от 10 МГц до 10 ГГц)
«Вход 2» (опция 01) (в диапазоне частот от 9 кГц до 4 ГГц)
Динамический диапазон, не менее, дБ
Уровень спектральной плотности фазового шума на частоте
1 ГГц (для «Вход 1», «Вход 2»), не более, дБн/Гц:
при отстройке от несущей 1 кГц
при отстройке от несущей 10 кГц
Пределы допускаемой абсолютной погрешности измерения
уровня мощности сигнала, дБ
Параметры генератора сигналов
Диапазон частот, МГц:
«Выход 1»
«Выход 2» (опция 01)
от 10·10
2
до 1,2·10
4
от 1,0·10
-2
до 4,0·10
3
Лист № 4
Всего листов 5
Наименование характеристики
Значение
±2·10
-6
±1
15
8
Уровень мощности выходного сигнала, не менее, дБмВт:
«Выход 1»
«Выход 2» (опция 01)
Пределы допускаемой относительной погрешности установки
частоты, не более
Пределы допускаемой абсолютной погрешности установки
уровня выходного сигнала, не более, дБ
Уровень спектральной плотности мощности фазового шума на
частоте 1 ГГц (для «Выход 1», «Выход 2»), не более, дБн/Гц:
при отстройке на 1 кГц
при отстройке на 10 кГц
-105
-115
Значение
315 × 410 × 100
5
SMA(f)/SMA(f)
10
10
20
220±22
50±1
Таблица 3 – Основные технические характеристики
Наименование характеристики
Габаритные размеры (длина × ширина × высота), мм, не более
Масса, кг, не более
Тип входного/выходного коаксиального соединителя
Частота внешнего опорного сигнала, МГц
Мощность внешнего опорного сигнала, дБмВт
Максимальный входной уровень сигнала, дБмВт
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Рабочие условия применения:
- температура окружающего воздуха, ºС
- относительная влажность воздуха при температуре +25ºС, %
от +15 до +25
от 30 до 80
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом и
на корпус комплексов методом наклейки.
Комплектность средства измерений
1 (по заказу)
1
Таблица 4 – Комплектность комплексов
Количество, шт.
1
Обозначение
ПАРНАС-ЭХО12Е
ПАРНАС-ЭХО12Е
CEE 7/7 (тип E+F)
USB A-B
1
1
Наименование
Комплекс аппаратно-программный
Комплекс аппаратно-программный
с опцией 01
Кабель питания с вилкой
Кабель, 1 м
Flashнакопительсдрайверами,ПОи
документацией
Эксплуатационная документация
Методика поверки
Упаковочная тара
1
1
1
Сведения о методиках (методах) измерений
приведены в разделе 1 «Описание и работа комплекса» документа руководство по
эксплуатации «Комплекс аппаратно-программный ПАРНАС-ЭХО12Е».
Лист № 5
Всего листов 5
Нормативныеитехническиедокументы,устанавливающиетребованияк
комплексам аппаратно-программным ПАРНАС-ЭХО12Е
ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств
измерений мощности и напряжения переменного тока синусоидальных электромагнитных
колебаний.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие
технические условия».
РВЕС.422299.005.ТУКомплексаппаратно-программныйПАРНАС-ЭХО12Е.
Технические условия.
