Тахеометры электронные серий Leica TS16 P Arctic, Leica TS16 G, Leica TM60, ГРСИ 81723-21
Номер госреестра:
81723-21
Наименование СИ:
Тахеометры электронные
Обозначение типа:
серий Leica TS16 P Arctic, Leica TS16 G, Leica TM60
Производитель:
"Leica Geosystems AG", Швейцария
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
29.04.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «29» апреля 2021 г. №623
Лист № 1
Регистрационный № 81723-21Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Тахеометры электронные серий Leica TS16 P Arctic, Leica TS16 G, Leica TM60
Назначение средства измерений
Тахеометры электронные серий Leica TS16 P Arctic, Leica TS16 G, Leica TM60 (далее - та-
хеометры) предназначены для измерения расстояний, горизонтальных и вертикальных углов при
выполнении кадастровых и землеустроительных работ, деформационном мониторинге, а также
при создании и обновлении государственных топографических карт и планов в графической, циф-
ровой, фотографической и иных формах.
Описание средства измерений
Тахеометры – геодезические приборы, принцип действия которых заключается в измере-
нии углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плос-
костях, с возможностью одновременного измерения расстояний до объектов вдоль линии визиро-
вания для определения координат объекта.
Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной
плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются
кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных
полос получать при пропускании через них света лишь два сигнала: "темно - светло", которые
принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную
часть датчика угла, где происходит вычисление угла поворота зрительной трубы.
Измерение расстояний производится лазерным дальномером, принцип действия которого ос-
нован на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модули-
руемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью
излучение принимается той же оптической системой, усиливается и направляется на блок, где проис-
ходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычис-
ляется расстояния до цели. Лазерный дальномер может работать с применением призменных отража-
телей (отражательный режим) или по диффузным объектам (в диффузном режиме).
Длина волны излучения лазерного дальномера – 0,658 мкм, класс 1 / 3R (при измерении в
отражательном / диффузном режиме) в соответствии со стандартом ГОСТ IEC 60825-1-2013 «Без-
опасность лазерной аппаратуры. Часть 1. Классификация оборудования, требования и руководство
для пользователей».
Тахеометры электронные серий Leica TM60 оснащены пьезоприводом, а серий Leica TS16
P Arctic, Leica TS16 G сервоприводом, и имеют автоматические функции: точное наведение на
центр призмы в автоматическом режиме, слежение за центром призмы в автоматическом режиме,
быстрое нахождение призмы в автоматическом режиме, функцию целеуказания.
Конструктивно тахеометры электронные серий Leica TS16 P Arctic, Leica TS16 G, Leica
TM60 выполнены единым блоком. У тахеометров электронных на передней панели расположен
цветной сенсорный жидкокристаллический дисплей с кнопками управления. На боковых панелях
расположены аккумуляторный отсек, слот для подключения карты памяти формата SD объёмом
до 8 Гбайт, USB-порт для подключения внешних устройств и наводящие винты управления при-
водом для точного наведения на цель, а также винт фокусировки и 2 кнопки автофокусировки. У
тахеометров электронных серий Leica TS16 P Arctic, Leica TS16 G, Leica TM60 имеется функция
автоматического измерения высоты.
Лист № 2
Всего листов 7
Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти или
на карте памяти формата SD и могут быть переданы на внешние устройства. Также тахеометры
электронные серий Leica TS16 P Arctic, Leica TS16 G, и Leica TM60 оснащены портом RS232 для
подключения к персональному компьютеру.
Тахеометры электронные серии Leica TS16 P Arctic выпускаются в четырех моделях: Leica
TS16 P 1" Arctic, Leica TS16 P 2" Arctic, Leica TS16 P 3" Arctic и Leica TS16 P 5" Arctic, которые
отличаются значением средней квадратической погрешности измерений углов.
Тахеометры электронные серии Leica TS16 G выпускаются в трех моделях: Leica TS16 G
1", Leica TS16 G 2" и Leica TS16 G 3", которые отличаются значением средней квадратической по-
грешности измерений углов.
Тахеометры электронные серий Leica TS16 P Arctic и Leica TS16G могут выпускаться в
исполнениях R500 или R1000, которые отличаются диапазоном измерения расстояний в диффуз-
ном режиме.
Тахеометры электронные серии Leica TM60 выпускаются в четырех моделях: Leica TM60
0,5" R1000, Leica TM60 I 0,5" R1000, Leica TM60 1" R1000, Leica TM60 I 1" R1000, которые отли-
чаются значением средней квадратической погрешности измерений углов и наличием встроенной
фотокамеры.
Индексы в наименовании моделей означают следующее:
- G – установлена функция лазерного целеуказателя;
- P – установлена функция автоматического поиска отражателя;
- I – встроена фотокамера для ведения фотоабрисов при съемке;
- R500 – диапазон измерений расстояний в диффузном режиме до 500 м;
- R1000 – диапазон измерений расстояний в диффузном режиме до 1000 м;
- 0,5"; 1"; 2"; 3"; 5" – значение средней квадратической погрешности измерений углов.
Пломбирование крепёжных винтов корпуса не производится, ограничение доступа к уз-
лам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии
специальных ключей. Все внутренние винты залиты специальным лаком.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид тахеометров представлен на рисунках 1-2.

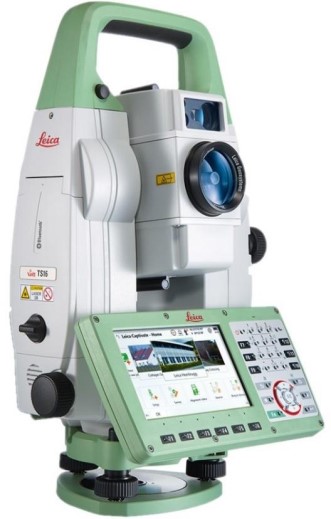

Рисунок 1 – Общий вид тахеометров
электронных серий Leica TS16 P Arctic и Leica
TS 16 G

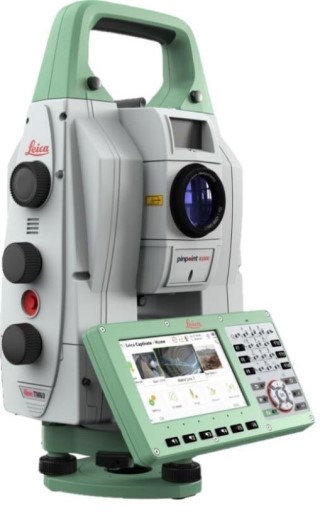

Рисунок 2 – Общий вид тахеометров
электронных серий Leica TM60
Лист № 3
Всего листов 7
Программное обеспечение
Тахеометры электронные серий Leica TS16 P Arctic, Leica TS16 G, Leica TM60 имеют
встроенное программное обеспечение (ВПО) «Leica Captivate» и программное обеспечение «Leica
Geo Office», «Leica Infinity», «Leica GeoMos», «3D Reshaper», устанавливаемые на персональный
компьютер.
С помощью указанного программного обеспечения осуществляется взаимодействие узлов
прибора, настройка и управление рабочим процессом, хранение, передача и обработка результатов
измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и пред-
намеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 – 2014.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности
конечных результатов.
Идентификационные данные программного обеспечения приведены в таблице 1.
3DReshaper
не ниже
18.1.9.30
22BD1A0
FA30AA2
BAA220D
20DAC10
FF11C2D
CRC32
CRC32
CRC32
CRC32
CRC32
Leica InfinityLeica GeoMos
не ниже
8.4
Таблица 1 - Идентификационные данные программного обеспечения
ИдентификационноеLeica Capti-Leica Geo
наименование ПО vate Office
Номерверсии
(идентификационныне ниже 6.00 не ниже 3.4.1не ниже 8.0.0
й номер ПО)
Цифровой
идентификатор ПО
Алгоритм
вычисления
цифрового
идентификатора ПО
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики тахеометров электронных серий Leica TS16 P Arctic,
Leica TS16 G
Наименование характеристикиЗначение
LeicaLeicaLeicaLeicaLeicaLeicaLeica
МодельTS16 PTS16 TS16 PTS16 TS16 P TS16 G TS16 P
1" Arc- G 1" 2" Arc- G 2" 3" Arc- 3" 5" Arc-
tic tic tic tic
Диапазон измерений:
- углов,
от 0 до 360
- расстояний, м, не менее:
- отражательный режим (1
от 1,5 до 3500
призма)
- отражательный режим (на
от 1,5 до 250
отражающую плёнку)
- диффузный режим
- исполнение R500
от 1,5 до 500
- исполнение R1000
от 1,5 до 1000
Допускаемая средняя квадра-
тическая погрешность изме-
рений углов,
1122335
Границы допускаемой абсо-
лютной погрешности измере-
ний углов (при доверительной
вероятности 0,95),
±2±2±4±4±6±6±10
Лист № 4
Всего листов 7
1+1,5
10
-6
D 2+1,5
10
-6
D
3+2
10
-6
D
2+2
10
-6
D
±2∙(1+1,5
10
-6
D) ±2∙(2+1,5
10
-6
D)
±2∙(3+2
10
-6
D)
±2∙(2+2
10
-6
D)
Продолжение таблицы 2
Наименование характеристики
Значение
LeicaLeicaLeicaLeicaLeicaLeica
TS16 TS16 PTS16 TS16 P TS16 G TS16 P
G 1"2" Arc-G 2"3" Arc-3"5" Arc-
tic tic tic
Leica
МодельTS16 P
1" Arc-
tic
Допускаемая средняя квадра-
тическая погрешность изме-
рений расстояний, мм:
- отражательный режим:
-стандартный
-быстрый
- отражательный режим
(на отражающую плёнку)
- диффузный режим
- для расстояний от 1,5 до
500 м включ.
- для расстояний свыше
500 м
4+2
10
-6
D,
где D – измеряемое расстояние, мм
Границы допускаемой абсо-
лютной погрешности измере-
ний расстояний (при довери-
тельной вероятности 0,95), мм:
- отражательный режим:
-стандартный
-быстрый
- отражательный режим
(на отражающую плёнку)
- диффузный режим
- для расстояний от 1,5 до
500 м включ.
- для расстояний свыше 500
м:
±2∙(4+2
10
-6
D)
где D – измеряемое расстояние, мм
Таблица 3 - Основные технические характеристики тахеометров электронных серий Leica TS16 P
Arctic, Leica TS16 G
Наименование характеристикиЗначение
Увеличение зрительной трубы, крат, не менее30
Диаметр входного зрачка, мм, не менее40
Угловое поле зрения зрительной трубы, не менее 1
°
30
’
Наименьшее расстояние визирования, м, не более 1,7
Диапазон компенсации компенсатора, …
, не менее:
4
Дискретность отсчитывания измерений:
- углов,
0,1
- расстояний, мм
0,1
Цена деления установочного уровня:
- круглого, …
/ мм, не более:
6/2
Объем внутренней памяти, МБайт 2048
Лист № 5
Всего листов 7
Значение
7,4 – 6,0
13,0 – 16,8
от -20 (-30)* до +50
223 × 226 ×336
5,8
8
Продолжение таблицы 3
Наименование характеристики
Источник электропитания, В – А/ч
- внутренний аккумулятор:
- внешний аккумулятор:
Диапазон рабочих температур,
С
Габаритные размеры (Д×Ш×В), мм, не более
Масса без аккумулятора и трегера, кг, не более
Продолжительность непрерывной работы внутреннего аккуму-
лятора, ч, не менее
__________________________
* - для модификации Arctic
1+1
10
-6
D
0,6+1
10
-6
D
1+1
10
-6
D
±2∙(1+1
10
-6
D)
±2∙(0,6+1
10
-6
D)
±2∙(1+1
10
-6
D)
Таблица 4 - Метрологические характеристики тахеометров электронных серий Leica TM60
Наименование характеристикиЗначение
Leica TM60Leica TM60LeicaLeica TM60
Модель0,5" R1000 I 0,5" R1000 TM60 1" I 1"
R1000R1000
Диапазон измерений:
- углов,
от 0 до 360
- расстояний, м, не менее:
- отражательный режим (1 призма)
от 1,5 до3500
- отражательный режим (на
отражающую плёнку)
от 1,5 до 250
- диффузный режим
от 1,5 до1000
0,50,511
1
1
2
2
Допускаемая средняя квадратическая по-
грешность измерений углов,
Границы допускаемой абсолютной по-
грешности измерений углов (при довери-
тельной вероятности 0,95),
Допустимая средняя квадратическая по-
грешность измерений расстояний, мм:
- отражательный режим:
-стандартный:
-точный:
- отражательный режим (на
отражающую плёнку)
- диффузный режим
- для расстояний от 1,5 до 500 м включ.
- для расстояний свыше 500 м:
2+2
10
-6
D
4+2
10
-6
D,
где D – измеряемое расстояние, мм
Границы допускаемой абсолютной по-
грешности измерений расстояний (при до-
верительной вероятности 0,95), мм
- отражательный режим:
-стандартный:
-точный:
- отражательный режим (на
отражающую плёнку)
- диффузный режим
- для расстояний от 1,5 до 500 м включ.
- для расстояний свыше 500 м:
±2∙(2+2
10
-6
D)
±2∙(4+2
10
-6
D),
где D – измеряемое расстояние, мм
Лист № 6
Всего листов 7
Таблица 5 - Основные технические характеристики тахеометров электронных серий Leica TM60
0,1
0,1
Наименование характеристики
Значение
30
40
1
°
30
’
4
1,7
6/2
2048
Увеличение зрительной трубы, крат, не менее
Диаметр входного зрачка, мм, не менее
Угловое поле зрения зрительной трубы, не менее
Диапазон компенсации компенсатора, …
, не менее:
Дискретность отсчитывания измерений:
- углов,
- расстояний, мм
Наименьшее расстояние визирования, м, не более
Цена деления установочного уровня:
- круглого, …
/ мм, не более:
Объем внутренней памяти, МБайт
Источник электропитания, В – А/ч
- внутренний аккумулятор:
- внешний аккумулятор:
Диапазон рабочих температур,
С
Габаритные размеры (Д×Ш×В), мм, не более
Масса без аккумулятора и трегера, кг, не более
Продолжительность непрерывной работы внутреннего аккумулятора, ч, не
менее
14,8 – 5,8
13,0 – 16,8
от -20 до +50
248 ×248 ×360
6,8
9
Знак утверждения типа
наносится печатным способом на титульный лист руководства по эксплуатации и наклейкой на
корпус тахеометра.
Комплектность средства измерений
Обозначение
----------------
Количество
1 шт.
2 шт.
1 шт
1 шт
1 шт
1 шт.
1 шт.
2 шт.
1 шт.
1 шт
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
Таблица 6 – Комплектность средства измерений
Наименование
Тахеометр электронный
Стилус для сенсорного экрана
Транспортировочный кейс
Защитный чехол от осадков
Защитная бленда на объектив
Набор инструментов для юстировки
Трегер*
Аккумулятор*
Зарядное устройство*
Зарядное устройство от автомобильной розетки 12В*
Кабель передачи данных mini-USB*
Карта памяти SD*
Мини-веха*
Промышленный USB-накопитель*
Мини-призма*
Диагональная насадка на окуляр*
Противовес на объектив для использования окулярной
насадки*
Призма 360°*
Радио-ручка для дистанционного управления тахеометром*
Руководство по эксплуатации на русском языке
-
-
-
-
1 шт.
1 шт.
1 шт.
1 экз.
Лист № 7
Всего листов 7
Обозначение
МП АПМ 83-20
Количество
1 экз.
Продолжение таблицы 6
Наименование
Методика поверки
____________________
* - по заказу потребителя
Сведения о методиках (методах) измерений
приведены в разделе 8 «Принцип работы» «Тахеометры электронные серий Leica TS16 P Arctic,
Leica TS16 G, Leica TM60. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к тахеометрам элек-
тронным серий Leica TS16 P Arctic, Leica TS16 G, Leica TM60
Государственная поверочная схема для средств измерений плоского угла, утверждённая
приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября
2018 г. № 2482.
Государственная поверочная схема для координатно-временных средств измерений
утвержденной приказом Федерального агентства по техническому регулированию и метрологии
от 29 декабря 2018 г. № 2831.
Техническая документация компании «Leica Geosystems AG», Швейцария.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 16125-97 | Блоки измерительно-управляющие электронные | FloMate | Фирма "Smith Meter Inc." An FMC Corporation subsidiary, США, Германия | 1 год | Перейти |
| 36268-07 | Весы электронные лабораторные | ATL | Фирма "Acculab", США | 1 год | Перейти |
| 31428-06 | Аппаратура повременного учета соединений | АПУС-АОН | ООО "Электронные системы Украины", Украина, г.Хмельницкий | 1 год | Перейти |
| 30834-05 | Тахеометры электронные | TC 2003, TCA 2003 | Фирма "Leica Geosystems AG", Швейцария | 1 год | Перейти |
| 57950-14 | Теодолиты электронные | EFT-21T, EFT-51T | Фирма "Shanghai Merrypal Import & Export Co., Ltd.", Китай | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
