Устройства спектрометрические для обнаружения и идентификации радиоактивных источников RADEAGLE и RADEAGLET, ГРСИ 81702-21
Номер госреестра:
81702-21
Наименование СИ:
Устройства спектрометрические для обнаружения и идентификации радиоактивных источников
Обозначение типа:
RADEAGLE и RADEAGLET
Производитель:
Компания "AMETEK Advanced Measurement Technology" (AMETEK-AMT, торговая марка ORTEC™), США; Адрес производства: "innoRIID GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
29.04.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «29» апреля 2021 г. №623
Лист № 1
Регистрационный № 81702-21Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства спектрометрические для обнаружения и идентификации радиоак-
тивных источников
RAD
EAGLE и
RAD
EAGLET
Назначение средства измерений
Устройства спектрометрические для обнаружения и идентификации радиоактивных
источников
RAD
EAGLE и
RAD
EAGLET (далее по тексту – устройства
RAD
EAGLE и
RAD
EAGLET) предназначены для измерений спектров энергетического распределения фотон-
ного излучения и индикации мощности амбиентного эквивалента дозы гамма-излучения с це-
лью обнаружения и идентификации радиоактивных источников.
Описание средства измерений
Принцип действия устройств
RAD
EAGLE и
RAD
EAGLET основан на регистрации де-
тектором гамма-квантов преобразовании их энергии в электрические импульсы, пропорцио-
нальной амплитуды, получении спектра амплитуд импульсов и выделении в спектре пиков
полного поглощения (ППП) гамма-квантов. По положению ППП в спектре программное
обеспечение (ПО) устройства определяет значения энергий гамма-квантов (энергетическую
характеристику преобразования устройства предварительно калибруют по реперному пику
источника гамма-излучения с радионуклидом Cs-137 или K-40). По измеренным значениям
энергий гамма-квантов ПО устройства, используя уникальный интеллектуальный алгоритм,
проводит идентификацию радионуклидов. Мощность амбиентного эквивалента дозы (МАЭД)
гамма-излучения определяется по спектру, измеренному сцинтилляционным детектором, а
при уровнях выше 150-250 мкЗв/ч по скорости счета импульсов от встроенного счетчика Гей-
гера-Мюллера.
Устройства
RAD
EAGLE и
RAD
EAGLET – переносные приборы, включающие в себя:
-
Сцинтилляционный детектор на основе кристалла NaI(Tl);
-
Счетчик Гейгера-Мюллера;
-
Многоканальный анализатор (МКА) для набора спектра амплитуд импульсов,
поступающих со сцинтилляционного детектора;
-
Компьютеризированная подсистема с ЖК экраном, клавиатурой, сигнальными
светодиодами, вибромодулем и динамиком;
-
Батарея (аккумулятор).
Опционально устройства
RAD
EAGLE и
RAD
EAGLET комплектуются встроенным мо-
дулем GPS и/или счётчиком
3
He в замедлителе для регистрации нейтронов.
Устройства
RAD
EAGLE и
RAD
EAGLET выпускаются в двух модификациях:
-
RAD
EAGLE (базовая модель
RAD
EAGLE-3SG со сцинтилляционным детектором NaI
диаметром 76,2 мм высотой 25,4 мм и счетчиком Гейгера-Мюллера, модели с дополнитель-
ными опциями
RAD
EAGLE-3SG-H,
RAD
EAGLE-3SG-GPS и
RAD
EAGLE -3SG-H-GPS, где H –
3
He счетчик, GPS – GPS приемник);
-
RAD
EAGLET (базовая модель
RAD
EAGLET-2SG со сцинтилляционным детектором
NaI диаметром 50,8 мм высотой 25,4 мм и счетчиком Гейгера-Мюллера, модели с дополни-
тельными опциями
RAD
EAGLET-2SG-H,
RAD
EAGLET-2SG-GPS и
RAD
EAGLET-2SG-H-GPS).
Лист № 2
Всего листов 5
Сцинтилляционный детектор совместно с МКА используется для накопления спектра
амплитуд импульсов гамма фотонов, которые взаимодействуют со сцинтилляционным кри-
сталлом. По набранному спектру ПО устройства, используя уникальный интеллектуальный ал-
горитм, проводит идентификацию радионуклидов, а также определяет МАЭД гамма-
излучения.
Счетчик Гейгера-Мюллера (GM) предназначен для измерения МАЭД при высокой
интенсивности излучения. Когда мощность дозы на поверхности сцинтиллятора превышает
200 мкЗв/ч, показания считываются со счетчика Гейгера-Мюллера.
Встроенная компьютеризированная подсистема с ЖК экраном, клавиатурой, сиг-
нальными СД, вибромодулем и динамиком посредством установленного программного обес-
печения (ПО) обеспечивает управление прибором, конфигурирование, сохранение и анализ
полученных прибором данных, а также выдачу различных сигналов предупреждений. ПО
имеет Web-интерфейс для удаленной работы с ПК, планшета или смартфона.
Предусмотрено пять базовых режимов работы: индикация мощности дозы, детекти-
рование (поиск источников), простая идентификация, получение спектра и режим эксперта с
расширенными настройками. Эти пять режимов обеспечивают полную функциональность,
начиная от быстрой и точной идентификации и заканчивая подробным анализом спектра для
опытных специалистов.
Встроенная редактируемая библиотека содержит более 100 нуклидов. Работа
RADEAGLE настроена и оптимизирована для ключевых изотопов, связанных с СЯМ (SNM), с
которыми сталкиваются в ядерной безопасности и радиационной защите, для промышленных
целей (IND) и защиты окружающей среды (NORM) и MED в радиационной медицине.
Пломбирование устройств
RAD
EAGLE и
RAD
EAGLET не предусмотрено.
Нанесение знака поверки на устройства RADEAGLE и RADEAGLET не предусмотрено.
Знак поверки (оттиск поверительного клейма) наносится на свидетельство о поверке.

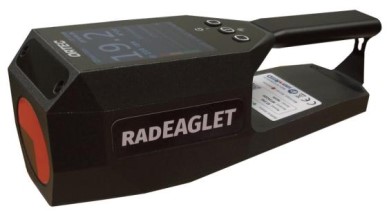

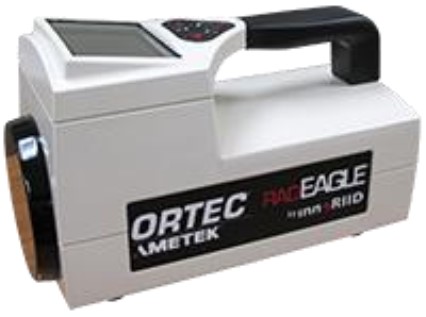

Общий вид устройств
RAD
EAGLE и
RAD
EAGLET показан на рисунке 1.
Рисунок 1 - Общий вид устройств
RAD
EAGLE и
RAD
EAGLET.
Программное обеспечение
Программное обеспечение (ПО) устройств
RAD
EAGLE и
RAD
EAGLET является
встроенным, предустановлено на встроенной компьютеризированной системе, работающей
под управлением ОС Linux. ПО обеспечивает управление прибором, конфигурирование, со-
хранение, анализ и передачу полученных прибором данных через интерфейс USB-Mini на
внешние устройства по управлением ОС Windows, Linux и MacOS, а также выдачу различных
сигналов предупреждений. ПО имеет Web-интерфейс для работы на ПК, планшете или
смартфоне.
Разделение ПО с выделением метрологически значимой части не предусмотрено.
Влияние ПО учтено при нормировании метрологических характеристик.
В соответствии с Р 50.2.077-2014 уровень защиты ПО устройств
RAD
EAGLE и
RAD
EAGLET от непреднамеренных и преднамеренных изменений соответствует уровню
«средний».
Лист № 3
Всего листов 5
Идентификационные данные (признаки)
Таблица 1 - Идентификационные данные ПО устройств
RAD
EAGLE и
RAD
EAGLET
Значения
RAD
EAGLE
RAD
EAGLET
3.2.11
1)
3.2.8
1)
недоступен
недоступен
Номер версии (идентификационный номер) встроенного ПО
Цифровой идентификатор ПО
_______________
1)
Номер версии не ниже указанного в таблице
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики устройств
RAD
EAGLE и
RAD
EAGLET
Наименование характеристики
Значение
RAD
EAGLE
RAD
EAGLET
от 25 до 3000
±1
Диапазон регистрируемых энергий фотонов, кэВ
Пределы допускаемой основной погрешности характеристики пре-
образования, приведенной к верхней границе диапазона энергий, %
Относительное энергетическое разрешение по линии гамма-
излучения радионуклида
137
Cs с энергией 661,7 кэВ, %, не более
7,2
Эффективность регистрации в пике полного поглощения гамма-
квантов с энергией 661,7 кэВ (радионуклида
137
Cs), испускаемых то-
чечным источником типа ОСГИ, расположенным на поверхности
входного окна детектора, имп./квант, не менее0,0600,035
Нормальные условия измерений:
- температура,
о
С
- атмосферное давление, гПа
- относительная влажность, %
20 ±5
101,3 ±4
50 ±20
Таблица 3 – Основные технические характеристики устройств
RAD
EAGLE и
RAD
EAGLET
GLE
RAD
E
Наименование характеристики
RAD
EA
Значение
AGLET
Время установления рабочего режима, мин, не более 3
Временная нестабильность характеристики преобразования спектро-
метрического канала за 8 часов непрерывной работы, %, не более0,5
Дополнительная погрешность характеристики преобразования спек-
трометрического канала при изменении температуры окружающего
воздуха в рабочем диапазоне температур (от -20 до +55 °C), %, не более±2
Максимальная статистическая загрузка спектрометрического тракта, с
-1
250000
Диапазон показаний мощности амбиентного эквивалента дозы, мЗв/ч от 0,00001 до 1000
Число каналов анализатора 2048
248 242
115 78
152 85
2820 930
5
3
230
+23
50
1
Габаритные размеры, мм, не более
длина
ширина
высота
Масса, г, не более
Питание
от сети переменного тока:
напряжение, В
частота, Гц
от встроенного аккумулятора:
тип
емкость, мА∙ч, не менее
напряжение, В
NiMH Li-Ion
2700 3350
7,27,2
Лист № 4
Всего листов 5
Наименование характеристики
Значение
RAD
EAGLE
RAD
EAGLET
Условия эксплуатации:
- температура окружающего воздуха, ºС
- атмосферное давление, кПа
- относительная влажность воздуха, %
Средний срок службы, лет
Средняя наработка на отказ, ч
от -20 до +55
от 84,0 до 106,7
от 10 до 80 (без конден-
сации)
10
15000
Знак утверждения типа
Нанесение знака утверждения типа на корпус устройств RADEAGLE и RADEAGLET не
предусмотрено. Знак утверждения типа наносится методом компьютерной графики на ти-
тульный лист руководств по эксплуатации устройств
RAD
EAGLE и
RAD
EAGLET.
Комплектность средства измерений
1
1
Количество
источников
RAD
EAGLE (
RAD
EAGLET)
1)
RAD
EAGLE -3SG-H-GPS,
Таблица 4 - Комплектность устройств
RAD
EAGLE и
RAD
EAGLET
НаименованиеОбозначение
RAD
EAGLE -3SG,
RAD
EAGLE -3SG-H,
Устройство спектрометрическое для обна-
RAD
EAGLE -3SG-GPS,
ружения и идентификации радиоактивных
RAD
E
AGL
E
T -2S
G
,
RAD
EAGLET -2SG-H,
RAD
EAGLET -2SG-GPS,
RAD
EAGLET -2SG-H-GPS
Аксессуары
2)
:-
- Коробка с KCl для калибровки-
- Кабель USB mini-
- Кабель USB micro-
- Автомобильный USB адаптер-
- USB зарядное устройство с евровилкой-
- Внешний аккумулятор-
- USB накопитель-
- Ключ для снятия крышки
- Кейс для укладки-
1
1
1
1
1
1
1
1
1
1
Программное обеспечение для обработки
спектров
3)
MAESTRO A65-BW1
ScintiVision, ISOPLUS, Семейство
1
1
Совместимое программное обеспечение
MAESTRO-Pro, GammaVision,
для количественного анализа спектров
3)
Spe
ctr
aLine,
ЛСРМ
Руководство по эксплуатации -
Методика поверкиМП 2102-005-2020
_
______________________
1)
– Модификация и модель согласуется при заказе.
2)
– Перечень аксессуаров согласуется при заказе.
3)
– Дополнительная поставка по желанию заказчика.
Лист № 5
Всего листов 5
Сведения о методиках (методах) измерений
приведены в документах «Устройства спектрометрические для обнаружения и идентифика-
ции радиоактивных источников RADEAGLE. Руководство по эксплуатации» (разделы 2-7) и
«Устройства спектрометрические для обнаружения и идентификации радиоактивных источ-
ников RADEAGLET. Руководство по эксплуатации» (разделы 2-7). При использовании в сфе-
ре государственного регулирования обеспечения единства измерений устройства
RAD
EAGLE
и
RAD
EAGLET применяются в соответствии с аттестованными методиками (методами) изме-
рений.
Нормативные и технические документы, устанавливающие требования к устройствам
спектрометрическим для обнаружения и идентификации радиоактивных источников
RAD
EAGLE и
RAD
EAGLET
ГОСТ 4.59-79 Система показателей качества продукции. Средства измерений ионизи-
рующих излучений. Номенклатура показателей
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические
условия
ГОСТ 26874-86 Спектрометры энергий ионизирующих излучений. Методы измерения
основных параметров
Приказ Росстандарта от 29.12.2018 № 2841 «Об утверждении Государственной
поверочной схемы для средств измерений активности, удельной активности радионуклидов,
потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников»
ГОСТ Р 8.804-2012 ГСИ. Государственная поверочная схема для средств измерений
кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности
экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы,
мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока
энергии рентгеновского и гамма-излучений
Техническая документация изготовителя
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 32448-06 | Устройства коррекции времени | СПВ | ООО "СКБ Амрита", г.Пенза | 4 года | Перейти |
| 48985-12 | Модуль измерительный обнаружения трещин на поверхности катания колес измерительного комплекса диагностики колесных пар подвижного состава | ARGUS 2 | Фирма "Hegenscheidt-MFD GmbH & Co. KG", Германия | 1 год | Перейти |
| 61015-15 | Устройства измерения тока и напряжения в высоковольтной сети | I-TOR-110 | ООО "Электроинжиниринг", г.Екатеринбург | 4 года | Перейти |
| 32285-17 | Устройства измерительные | ЦП8512 | ООО "МНПП "Электроприбор", Беларусь, г.Витебск | 2 года | Перейти |
| 68595-17 | Устройства весоизмерительные автоматические | EC, HC, SC-W, TQS-HC-A | Фирма "WIPOTEC-OCS GmbH", Германия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
