Синтезаторы частот серии RFSYN20 RFSYN20, ГРСИ 81701-21
Номер госреестра:
81701-21
Наименование СИ:
Синтезаторы частот серии RFSYN20
Обозначение типа:
RFSYN20
Производитель:
AnaPico AG, Швейцария
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
29.04.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «29» апреля 2021 г. №623
Лист № 1
Регистрационный № 81701-21Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Синтезаторы частот серии RFSYN20
Назначение средства измерений
Синтезаторы частот серии RFSYN20 (далее – синтезаторы) предназначены для
формирования немодулированных электромагнитных колебаний и электромагнитных
колебаний с импульсной модуляцией в диапазоне частот от 8 кГц или 100 кГц до 20 ГГц.
Описание средства измерений
Принцип действия синтезаторов основан на синтезе синусоидального сигнала,
синхронизированного с опорным стабильным по частоте опорным генератором (ОГ).
Синтезаторы имеют внутренний термостатированный ОГ, а также вход для подключения
внешней опорной частоты. Синтезаторы могут формировать сигнал с импульсной
модуляцией.
Конструктивно синтезаторы выполнены в виде моноблока с возможностью
установки в приборную стойку. Управление синтезаторами осуществляется при помощи
персонального компьютера (ПК) через специальное программное обеспечение (ПО).
Подключение к ПК осуществляется через стандартные интерфейсы связи, которые
расположены на задней панели синтезаторов. Сигнал с установленными характеристиками
поступает на выходы, имеющие волновое сопротивление 50 Ом, расположенные на передней
панели.
Серия RFSYN20 состоит из шести модификаций: RFSYN20, RFSYN20-RM,
RFSYN20-1, RFSYN20-2, RFSYN20-3, RFSYN20-4. Модификации отличаются количеством
выходных каналов и исполнением корпуса. Модификация RFSYN20 имеет исполнение с
сенсорным экраном. Модификации RFSYN20-1, RFSYN20-2, RFSYN20-3, RFSYN20-4
имеют корпус, предназначенный для встраивания в 19-дюймовую приборную стойку.
Синтезаторы имеют возможность установки опции, влияющей на метрологические
характеристики:
- опция 8K: расширение частотного диапазона до 8 кГц (нижняя граница частотного
диапазона).
Общий вид синтезаторов и место нанесения знака утверждения типа приведены на
рисунках 1 – 6. Схемы пломбировки от несанкционированного доступа представлены на
рисунках 1, 2, 7. Пломба наносится на один из крепежных винтов корпуса синтезаторов.
Пломба может устанавливаться производителем, ремонтной организацией, поверяющей
организацией или организацией, эксплуатирующей данное средство измерений, в виде
наклейки, мастичной или сургучной печати.
Лист № 2
Всего листов 6
а) вид спередиб) вид сзади

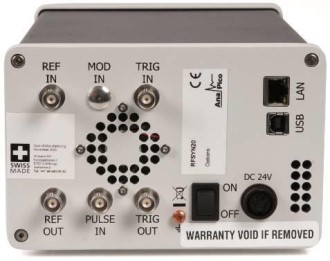

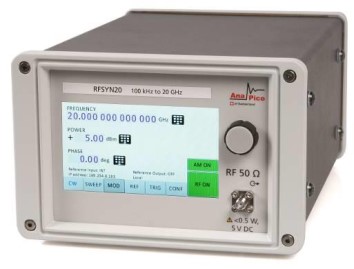

Рисунок 1 – Общий вид модификации RFSYN20, места нанесения знака утверждения типа
(А) и пломбировки от несанкционированного доступа (Б)
а) вид спередиб) вид сзади

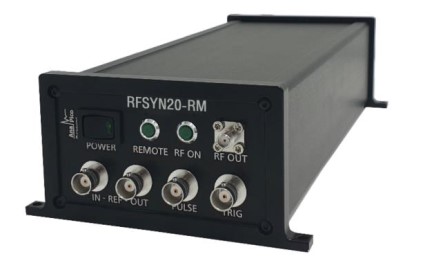

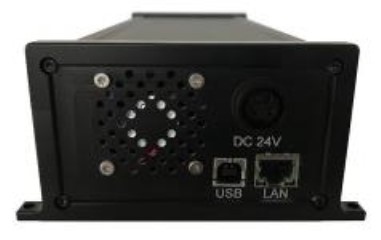

Рисунок 2 – Общий вид модификации RFSYN20-RM, места нанесения знака утверждения
типа (А) и пломбировки от несанкционированного доступа (Б)

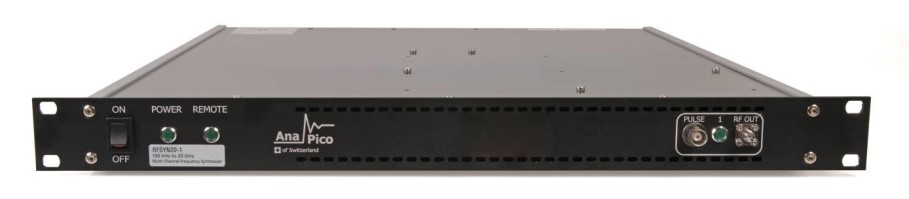

Рисунок 3 – Общий вид модификации RFSYN20-1 и место нанесения знака утверждения
типа (А)

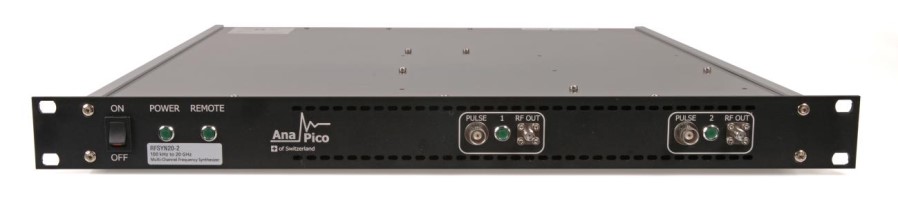

Рисунок 4 – Общий вид модификации RFSYN20-2 и место нанесения знака утверждения
типа (А)
А
А
А
А
Б
Б
Лист № 3
Всего листов 6

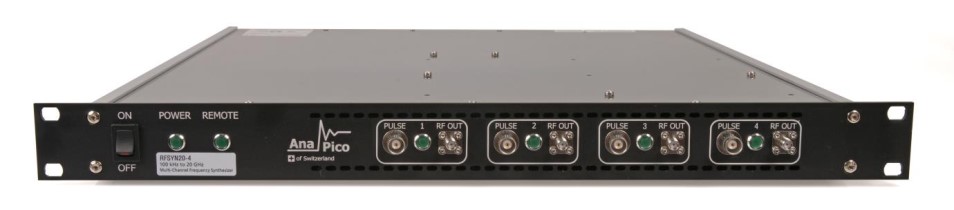

Рисунок 6 – Общий вид модификации RFSYN20-4 и место нанесения знака утверждения
типа (А)
Рисунок 7 – Вид сзади модификаций RFSYN20-1, RFSYN20-2, RFSYN20-3, RFSYN20-4 и
схема пломбировки от несанкционированного доступа (Б)
Программное обеспечение
Синтезаторы работают под управлением внешнего персонального компьютера (ПК)
с установленным программным обеспечением (ПО), которое обрабатывает измерительную
информацию, выполняет вычисления и обеспечивает отображение результатов измерений.
ПО реализовано без выделения метрологически значимой части.
Уровень защиты ПО «низкий» от непреднамеренных и преднамеренных изменений
в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Идентификационные данные (признаки)
Значение
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО)
ANAPICO SIGNAL GENERATOR GUI
не ниже 2.111
Б
А

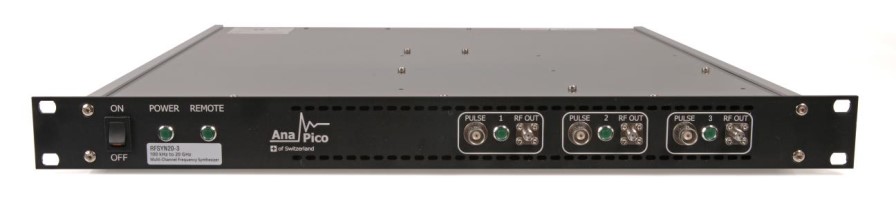

Рисунок 5 – Общий вид модификации RFSYN20-3 и место нанесения знака утверждения
типа (А)
А
Лист № 4
Всего листов 6
±1,5
Метрологические и технические характеристики
±5·10
Таблица 2 – Метрологические характеристики
Наименование характеристикиЗначение
Частотные параметры при нормальных условиях измерений
Диапазон частот выходного сигнала
- в стандартной комплектацииот 100 кГц до 20 ГГц
- с опцией 8K от 8 кГц до 20 ГГц
Пределы допускаемой относительной погрешности установки ча-
-7
стоты выходного сигнала
Параметры уровня выходного сигнала при нормальных условиях измерений
от 0 до +15
от 0 до +18
-28
-33
Значение
-55
-123
-103
-97
Диапазон установки уровня выходной мощности, дБм
от 8 кГц до 100 кГц (с опцией 8К)
от 100 кГц до 20 ГГц
Пределы допускаемой абсолютной погрешности установки уровня
выходной мощности сигнала, дБ
(в диапазоне частот от 100 кГц до 20 ГГц, при уровне выходной
мощности от 0 до +10 дБм)
Уровень гармонических искажений, дБн, не более
(при уровне выходной мощности 0 дБм),
- в диапазоне частот от 3,5 ГГц до 12 ГГц включ.
- в диапазоне частот св. 12 Гц до 20 ГГц
Наименование характеристики
Уровень негармонических искажений, дБн, не более
(в диапазоне частот от 10 МГц до 20 ГГц включ.)
Уровень однополосного фазового шума при значении выходного
сигнала +10 дБм, дБн/Гц, не более
- при отстройке от несущей 20 кГц, на частотах несущей:
1 ГГц
10 ГГц
20 ГГц
Параметры импульсной модуляции (ИМ)
Режимы модуляции
Минимальное значение длительности импульса, нс
Частота повторения импульсов, Гц
Время нарастания/спада радиоимпульса, нс, не более
внутренняя, внешняя
30
от 0,1 до 1·10
7
10
Коэффициент подавления сигнала несущей в паузе между ра-
диоимпульсами, дБ, не менее50
- в диапазоне частот от f
min
до 20 ГГц включ.
Нормальные условия измерений:
– температура окружающего воздуха, °Сот +20 до +30
– относительная влажность воздуха, %, не более 80
– атмосферное давление, кПаот 84,0 до 106,7
Примечания
дБм – уровень мощности в дБ относительно 1 мВт;
дБн – уровень мощности в дБ относительно уровня несущей;
дБн/Гц – уровень мощности в дБ относительно уровня несущей, приведенный к полосе
1 Гц;
f
min
– нижняя граница частотного диапазона (100 кГц или 8 кГц (с опцией 8К)).
Лист № 5
Всего листов 6
от 100 до 240
50; 60
от 23,8 до 24,2
2
от +5 до +45
90
Значение
1
2
3
4
25
50
100
125
от 84,0 до 106,7
3
10
Таблица 3 – Основные технические характеристики
Наименование характеристики
Число выходных каналов
- для RFSYN20, RFSYN20-RM, RFSYN20-1
- для RFSYN20-2
- для RFSYN20-3
- для RFSYN20-4
Напряжение питающей сети, В
- для RFSYN20-1, RFSYN20-2, RFSYN20-3, RFSYN20-4
Номинальные значения частоты питающей сети, Гц
- для RFSYN20-1, RFSYN20-2, RFSYN20-3, RFSYN20-4
Напряжения питания постоянного тока от адаптера постоянного тока, В
- для RFSYN20, RFSYN20-RM
Потребляемая мощность, Вт, не более
RFSYN20-1
RFSYN20-2
RFSYN20-3
RFSYN20-4
Ток потребления, А, не более
- для RFSYN20, RFSYN20-RM
Рабочие условия применения:
- температура окружающего воздуха, °С
- относительная влажность воздуха (при температуре до +30 °С), %, не
более
- атмосферное давление, кПа
Масса, кг, не более
RFSYN20, RFSYN20-RM
RFSYN20-1, RFSYN20-2, RFSYN20-3, RFSYN20-4
Габаритные размеры (ширина
высота
глубина), мм
RFSYN20
RFSYN20-RM
RFSYN20-1, RFSYN20-2, RFSYN20-3, RFSYN20-4
172
106
290
105
60
270
426
43
460
Знак утверждения типа
наносится на переднюю панель синтезаторов методом наклейки и на титульный лист
руководства по эксплуатации типографским способом.
Комплектность средства измерений
Обозначение
ПР-20-2020МП
Таблица 4 - Комплектность синтезаторов
Наименование
Синтезатор частоты
Сетевой шнур питания
Руководство по эксплуатации
Методика поверки
Гарантийный талон производителя
Количество, шт.
1
1
1
1
1
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе – разделе «Введение» руководства по
эксплуатации
Лист № 6
Всего листов 6
Нормативные и технические документы, устанавливающие требования к синтезаторам
частот серии RFSYN20
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие
технические условия
Государственная поверочная схема для средств измерений времени и частоты,
утвержденная Приказом Росстандарта от 31 июля 2018 г. № 1621
ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений
мощности и напряжения переменного тока синусоидальных электромагнитных колебаний
Техническая документация изготовителя
