Номер госреестра:
81657-21
Наименование СИ:
Расходомеры электромагнитные
Обозначение типа:
"MUT"
Производитель:
Фирма "EUROMAG International S.r.l.", Италия
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.04.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «26» апреля 2021 г. №582
Лист № 1
Регистрационный № 81657-21Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Расходомеры электромагнитные «MUT»
Назначение средства измерений
Расходомеры электромагнитные «MUT» (далее – расходомеры) предназначены для
измерения, отображения и регистрации расхода и объема электропроводящих жидкостей,
минимальной проводимостью 5 мкСм/см в полностью заполненных трубопроводах.
Описание средства измерений
Принцип работы расходомеров основан на законе электромагнитной индукции: в
электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая
сила (ЭДС) пропорциональная скорости потока жидкости, которой пропорционален объемный
расход жидкости. Расходомеры могут работать как в прямом, так и в обратном направлении
потока жидкости.
Расходомеры состоят из первичного преобразователя расхода и преобразователя
сигналов, которые могут быть жестко связаны единой механической конструкцией
(интегральное исполнение) или разнесены на некоторое расстояние (раздельное исполнение).
Первичный преобразователь расхода состоит из участка трубопровода из немагнитного
материала, покрытого внутри неэлектропроводящим материалом (футеровкой), помещенного
между полюсами электромагнита, и четырех электродов, помещенных в поток жидкости, в
направлении перпендикулярном как направлению движения жидкости, так и направлению
силовых линий магнитного поля. Сигнал с электродов поступает в преобразователь сигналов,
где усиливается и обрабатывается, после чего формируются выходные сигналы, несущие
информацию о расходе и накопленном объеме.
Также первичный преобразователь может представлять из себя втулку из немагнитного
материала, в нижней части которой находится измерительный элемент. С внешней стороны
измерительного элемента размещены электроды для измерения ЭДС, с внутренней стороны –
встроенные магнитные катушки. Верхняя часть втулки имеет присоединительный элемент для
установки преобразователя в трубопровод.
Первичные преобразователи имеют следующие модификации:
- MUT1222 – имеют встраиваемую в трубопровод конструкцию с резьбовым
присоединением;
- MUT2200EL и MUT2300 – имеют фланцевую конструкцию, футеровку из эбонита или
политетрафторэтилена.
Преобразовательсигналовпредставляетсобойотдельныйэлектронныйблок,
предназначенныйдля обработки измерительной информации,для питанияобмотки
возбуждения расходомера и обработки сигналов электродов первичного преобразователя
расхода.
Преобразователи сигналов имеют следующие модификации:
- MC608 – может иметь как интегральное, так и раздельное исполнение, выходы:
токовый, частотно-импульсный, протокол HART, интерфейс IrCom, RS485 Modbus, GSM;
- MC406 – может иметь как интегральное, так и раздельное исполнение, выходы:
2 пассивных импульсных выхода, питание происходит только от аккумуляторной батареи.
Лист № 2
Всего листов 8
Преобразователь МС608 имеет следующие исполнения, отличающиеся источниками
питания:
- МС608А – исполнение с питанием от сети 24 В или 220 В;
- МС608В – исполнение с питанием от аккумуляторной батареи;
- МС608R – исполнение с питанием от аккумуляторной батареи, возобновляющей заряд
с помощью солнечной панели.
Внешний вид расходомеров электромагнитных «MUT» представлен на рисунках 1, 2, 3.

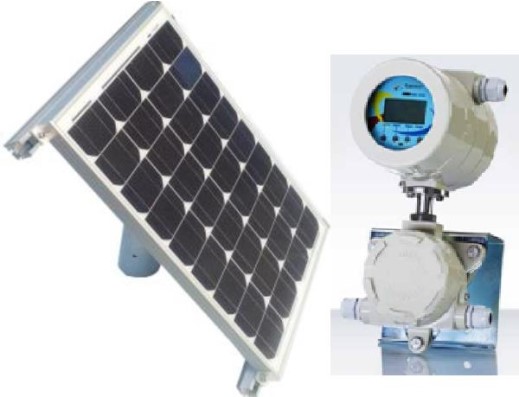

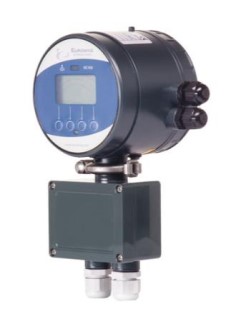

Рисунок 1 – Общий вид преобразователей сигналов
MC608A и MC608BMC608R
MC406
Лист № 3
Всего листов 8

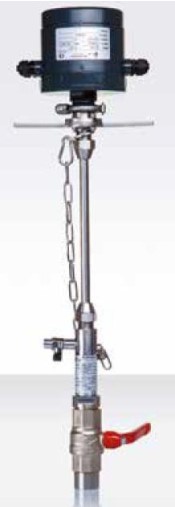

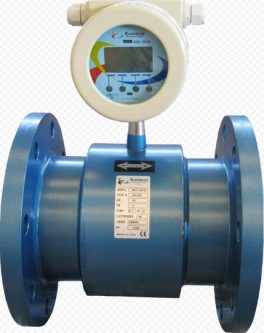

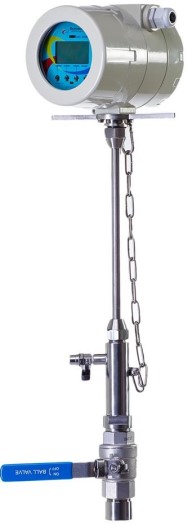

MUT1222-MC608MUT2200EL-MC608MUT2300-MC608
MUT2300MUT2200ELMUT1222

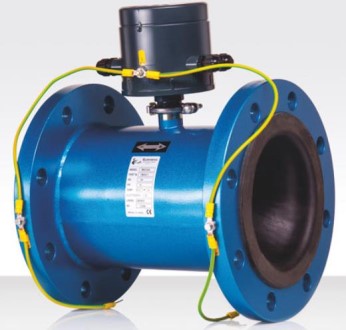

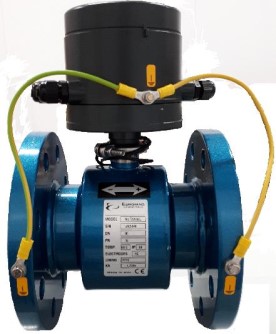

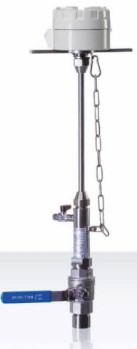

Рисунок 2 – Общий вид первичных преобразователей расходомеров электромагнитных «MUT»
(раздельное исполнение)
Лист № 4
Всего листов 8

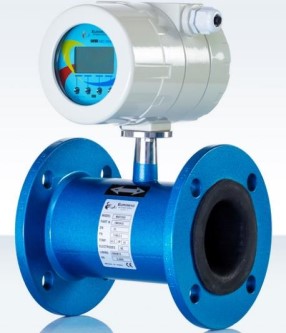

MUT1222-MC406MUT2300-MC406MUT2200EL-MC406

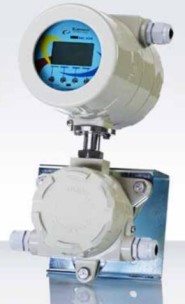

Рисунок 3 - расходомеров электромагнитных «MUT» (интегральное исполнение)
Пломбирование расходомеров электромагнитных «MUT» не предусмотренно.
Программное обеспечение
Программное обеспечение (далее – ПО) не разделено на метрологически значимую
часть и метрологически незначимую часть. ПО расходомеров является встроенным и
устанавливается в энергонезависимую память при изготовлении и не может быть изменено в
процессе эксплуатации.
Уровень защиты программного обеспечения расходомеров электромагнитных «MUT» –
«средний» в соответствии с Р 50.2.077 – 2014.
Таблица 1 – Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО, не ниже
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора ПО
Значение
МодификацияМодификация
преобразователя преобразователя
сигналов: 608 сигналов: 406
- -3.64
1.23
-921A4213
- CRC32
±0,5
Значение
от 15 до 1200
Метрологические и технические характеристики
Таблица 2 – Метрологические характеристики
Наименование характеристики
MUT2200EL
Диаметр условного прохода, мм
Пределы допускаемой относительной погрешности при
измерении объемного расхода и объема при скорости
потока от 0,9 до 10 м/с, %
Лист № 5
Всего листов 8
±0,4
±1
Значение
от 0,08 до 20000,0
2,0
от -40 до +130
от 50 до 300
от 0,125 до 1250,0
2,0
от -40 до +80
от 50 до 2600
Наименование характеристики
Диапазон измерений объемного расхода жидкости, м
3
/ч
Давление измеряемой среды, МПа, не более
Диапазон температур измеряемой среды, °С
MUT2300
Диаметр условного прохода, мм
Пределы допускаемой относительной погрешности при
измерении объемного расхода и объема при скорости
потока от 0,6 до 10 м/с, %
Диапазон измерений объемного расхода жидкости, м
3
/ч
Давление измеряемой среды, МПа, не более
Диапазон температур измеряемой среды, °С
MUT1222
Диаметр условного прохода, мм
Пределы допускаемой относительной погрешности при
измерении объемного расхода и объема при скорости
потока от 1 до 10 м/с, %
Диапазон измерений объемного расхода жидкости, м
3
/ч
Давление измеряемой среды, МПа, не более
Диапазон температур измеряемой среды, °С
от 0,125 до 200000,0
2,0
от -40 до +80
Лист № 6
Всего листов 8
Таблица 3 – Основные технические характеристики
Наименование характеристики
MUT2200EL- MUT2200EL-
MC608 MC406
Значение
MUT2300-MUT2300-
MC608MC406
MUT1222- MUT1222-
MC608 MC406
2000
2300
2380
500
450
491
990
104
170
247103
125128
132123
247103
125128
132123
247103
125128
132123
1800600
2100840
2160855
500500
450450
565540
1048 1042
125 112
247 128
от 90 до 264-
от 12 до 24от 12 до 24
3,63,6
от 90 до 264-
от 12 до 24от 12 до 24
3,63,6
от 90 до 264-
от 12 до 24от 12 до 24
3,63,6
Габаритные размеры первичного
преобразователя расхода при раздельном
исполнении, мм, не более:
- длина
- ширина
- высота
Габаритные размеры преобразователя
сигналов при раздельном исполнении, мм,
не более:
- длина
- ширина
- высота
Габаритные размеры расходомера при
интегральном исполнении, мм, не более:
- длина
- ширина
- высота
Параметры электрического питания:
- напряжение переменного тока
внешнего источника питания при частоте
50 Гц, В
- напряжение постоянного тока
внешнего источника питания, В
- напряжение постоянного тока
аккумуляторной батареи, В
Параметры выходных сигналов:
- частотный, Гц
- импульсный, имп/с
- аналоговый токовый, мА
от 100 до 10000-
от 0 до 1000от 0 до 1000
от 4 до 20 от 4 до 20*
от 100 до 10000-
от 0 до 1000от 0 до 1000
от 4 до 20 от 4 до 20*
от 100 до 10000-
от 0 до 1000 от 0 до 1000
от 4 до 20 от 4 до 20*
Лист № 7
Всего листов 8
Наименование характеристики
7
7
7
7
от -20 до +60
95
от -20 до +60
IP68*
Продолжение таблицы 3
MUT2200EL-
MC608
MUT2200EL-
MC406
Значение
MUT2300-MUT2300-
MC608MC406
MUT1222-
MC608
MUT1222-
MC406
77
7
1732
-
1732
7 -
120 120
7
6
-
5
95
от 84 до 106,7
12
101226
Потребляемая мощность:
- для расходомеров с питанием от
источника постоянного тока, В·А, не более
- для расходомеров с питанием от
источника переменного тока, Вт, не более
Масса, кг, не более
Условия эксплуатации:
- температура окружающей среды для
первичного преобразователя расхода, °С
- влажность окружающей среды для
первичного преобразователя расхода, %,
не более
- температура окружающей среды для
преобразователя сигналов, °С
- влажность окружающей среды для
преобразователя сигналов, %, не более
- атмосферное давление, кПа
Степень защиты расходомера от
воздействий окружающей среды
Средний срок службы, лет
Средняя наработка на отказ, ч
__________
* - по заказу
Лист № 8
Всего листов 8
Знак утверждения типа
наносится на шильдик расходомеров в виде наклейки и на титульный лист руководства по
эксплуатации и паспорт типографским способом.
Комплектность средства измерений
Обозначение
Таблица 4 – Комплектность средства измерений
Наименование
Расходомер электромагнитный «MUT»
Руководство по эксплуатации
Паспорт
Методика поверки
-
-
МП 208-015-2020
Количество
1 шт.
1 экз.
1 экз.
1 экз.
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации в разделе «Отображение данных».
Нормативные и технические документы, устанавливающие требования к расходомерам
электромагнитным «MUT»
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости
и вместимости при статических измерениях, массового и объемного расходов жидкости
Техническая документация фирмы «EUROMAG International S.r.l.».
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 17858-11 | Преобразователи расхода электромагнитные | ПРЭМ | ООО "Теплоком-Производство", г.С.-Петербург | 4 года | Перейти |
| 28868-10 | Расходомеры-счетчики электромагнитные | ЭСКО-РВ.08 | ООО "Энергоавтоматика", г.Казань | 4 года | Перейти |
| 11045-01 | Счетчики воды электромагнитные | СВЭМ.М | ОАО "ИПФ "Сибнефтеавтоматика" (Сибна), г.Тюмень | 2 года | Перейти |
| 25342-03 | Расходомеры-счетчики | УРС 002В | ЗАО "Альбатрос Инжиниринг РУС", г.Москва | 4 года | Перейти |
| 72342-18 | Расходомеры | FP и MF | Фирма "Ono Sokki Co., Ltd.", Япония | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
