Номер госреестра:
81638-21
Наименование СИ:
Трансформаторы тока
Обозначение типа:
TG 245
Производитель:
ABB POWER TECHNOLOGIES SpA ADDA, Италия
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
891/04, 892/04, 894/04, 888/04, 890/04, 889/04, 886/04, 885/04, 884/04, 893/04, 887/04, 895/04
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «27» апреля 2021 г. №593
Лист № 1
Регистрационный № 81638-21Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока TG 245
Назначение средства измерений
Трансформаторы тока TG 245 (далее - трансформаторы) предназначены для передачи
сигнала измерительной информации средствам измерений, устройствам защиты, автоматики,
сигнализации и управления в электрических установках переменного тока частотой 50 Гц и
напряжением 220 кВ.
Описание средства измерений
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки
электродвижущую силу (далее – ЭДС). Так как вторичная обмотка замкнута на внешнюю
нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока,
пропорционального первичному току. Трансформаторы установлены на территории филиала
ПАО «РусГидро» - «Воткинская ГЭС», Пермский край, г. Чайковский.
Трансформаторы выполнены в виде опорной конструкции и состоят из металлического
основания с коробкой вторичных соединений, фарфоровой покрышки и головной части, в
которой расположена магнитная система, закрепленная на основании при помощи опоры.
Высоковольтная изоляция внутри обеспечивается
смесью азота и элегаза.
Первичная обмотка
трансформаторов состоит из
четырех
внутренних и трех внешних изолированных шин,
расположенных на поверхности головной части. Изменение коэффициента трансформации
возможно при помощи перемычек на первичной обмотке. Вторичные обмотки трансформаторов
намотаны на ленточные тороидальные магнитопроводы и заключены в защитный экран. Выводы
вторичных обмоток присоединены к клеммному ряду с возможностью защиты клемм от
несанкционированного доступа. Клеммный ряд расположен в коробке выводов вторичных
обмоток, которая закрыта крышкой с табличкой технических данных.
Трансформаторыснабженысигнализаторомплотностигаза(денсиметром),
градуированным в единицах давления. Денсиметр имеет две сигнальные цепи с контактами,
которые срабатывают при снижении плотности газа в случае утечки. Трансформаторы снабжены
защитной мембраной, которая разрушается при скачкообразном повышении давления газа в
случае дуговых перекрытий.
К трансформаторам данного типа относятся трансформаторы тока TG 245 с зав. №№
891/04, 892/04, 894/04, 888/04, 890/04, 889/04, 886/04, 885/04, 884/04, 893/04, 887/04, 895/04.
Заводской номер трансформатора наносится на маркировочную табличку любым
технологическим способом в виде цифрового кода.
Общий вид трансформаторов представлен на рисунке 1. Нанесение знака поверки на
трансформаторы не предусмотрено.
Лист № 2
Всего листов 3

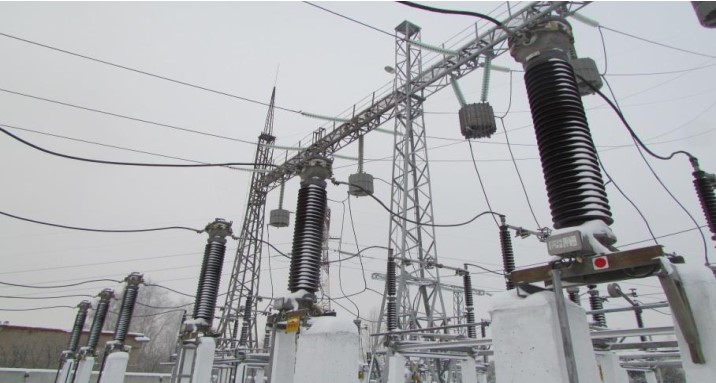

Рисунок 1 - Общий вид трансформаторов
Пломбирование трансформаторов не предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
20
10
Значение
220
252
50
300; 600; 1200
360; 720; 1440
1
0,2S
10Р
20
20; 40
Таблица 1 – Метрологические характеристики трансформаторов
Наименование характеристики
Номинальное напряжение, кВ
Наибольшее рабочее напряжение, кВ
Номинальная частота переменного тока, Гц
Номинальный первичный ток, А
Наибольший рабочий первичный ток, А
Номинальный вторичный ток, А
Классы точности вторичных обмоток по ГОСТ 7746-2015:
- для измерений и учета
- для защиты
Номинальная вторичная нагрузка S
2ном
с коэффициентом
мощности cos φ
2
= 0,8, В·А
- для измерений и учета
- для защиты
Номинальная предельная кратность вторичных обмоток
для защиты К
ном
Номинальный коэффициент безопасности K
Бном
вторичных
обмоток для измерений и учета
от -55 до +45
Значение
2867×579×820
570
Таблица 2 – Основные технические характеристики трансформаторов
Наименование характеристики
Габаритные размеры (высота×длина×ширина), мм, не более
Масса, кг, не более
Рабочие условия измерений:
температура окружающей среды, °С
Лист № 3
Всего листов 3
Знак утверждения типа
наносится на титульный лист паспорта типографским способом. Нанесение знака утверждения
типа на трансформаторы не предусмотрено.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
Наименование
Трансформатор тока
Трансформатор тока TG 245. Паспорт
Обозначение
TG 245
-
Количество
1 шт.
1 экз.
Сведения о методиках (методах) измерений
приведены в разделе «Методы измерений» паспорта.
Нормативные документы, устанавливающие требования к трансформаторам тока TG 245
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»
Приказ Федерального агентства по техническому регулированию и метрологии от
27.12.2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств
измерений коэффициентов преобразования силы электрического тока»
