Аттенюаторы ступенчатые ручные 8494А, 8495А, 8496А, 8494В, 8495В, 8496В, ГРСИ 81636-21
Номер госреестра:
81636-21
Наименование СИ:
Аттенюаторы ступенчатые ручные
Обозначение типа:
8494А, 8495А, 8496А, 8494В, 8495В, 8496В
Производитель:
"Keysight Technologies Malaysia Sdn. Bhd.", Малайзия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.04.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «27» апреля 2021 г. №593
Лист № 1
Регистрационный № 81636-21Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЯ
Аттенюаторы ступенчатые ручные 8494А, 8495А, 8496А, 8494В, 8495В, 8496В
Назначение средства измерений
Аттенюаторы ступенчатые ручные 8494А, 8495А, 8496А, 8494В, 8495В, 8496В
(далее - аттенюаторы) предназначены для ослабления электромагнитных колебаний в коакси-
альных линиях передачи.
Описание средства измерений
Конструктивно аттенюаторы выполнены в виде настольных приборов. Переключение
соединенных последовательно звеньев затухания производится прецизионными контактами.
Аттенюаторы имеют четыре (модели 8494А, 8496А, 8494В, 8496В) и три (модели 8495А,
8495В) нитрид-танталовых тонкопленочных Т-образных звена затухания. Вносимое в линию
передачи ослабление регулируется ступенями по 1 дБ (модели 8494А, 8494В) или 10 дБ (мо-
дели 8495А, 8496А, 8495В, 8496В).
Вход и выход аттенюаторов – коаксиальный.
Принцип действия аттенюаторов основан на нормированном ослаблении сигналов с
помощью Т-образных звеньев затухания с фиксированными ослаблениями, подключение ко-
торых к линии передачи производится с помощью механических кулачковых переключателей.
Функциональные возможности аттенюаторов определяются составом опций, входя-
щих в комплект аттенюаторов. Состав опций, их функциональные возможности приведены в
таблице 1.
Таблица 1
Название опцииОписание опции
11716А Комплект для соединения типа N-типа
11718С Комплект для соединения типа 3,5 мм
001Оба коннектора N-типа
002Оба коннектора типа 3,5 мм
003
1)
Оба коннектора типа APC-7
_______________
1)
опция недоступна для моделей 8494А, 8495Аи 8496А
Внешний вид аттенюаторов с указанием мест нанесения знака утверждения типа и ме-
ста пломбирования от несанкционированного доступа представлен на рисунках 1-4. Заводской
номер указывается задней стороне аттенюаторов.
Лист № 2
Всего листов 6
Место нанесения знака утверждения типа

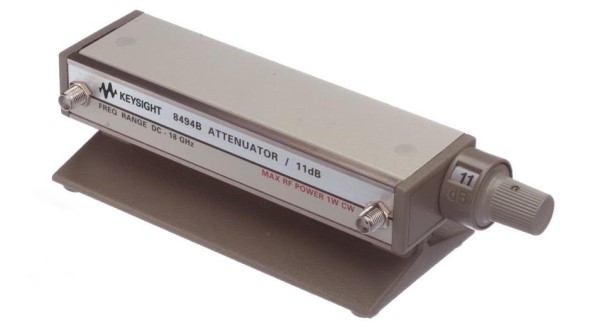

Рисунок 1 - Внешний вид аттенюаторов 8494А, 8494В
Место нанесения знака утверждения типа

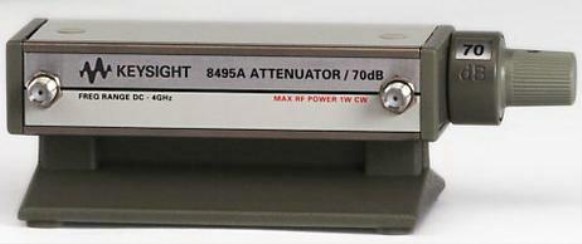

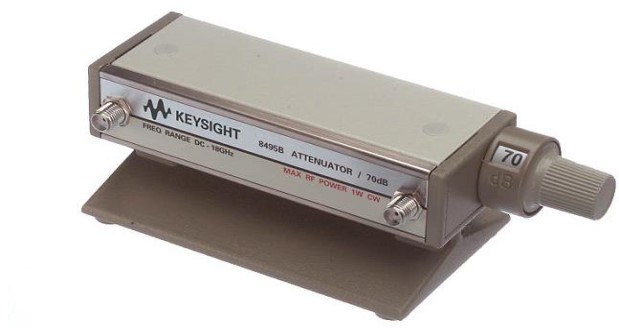

Рисунок 2 - Внешний вид аттенюаторов 8495А, 8495В
Лист № 3
Всего листов 6
Программное обеспечение
отсутствует
Место пломбирования

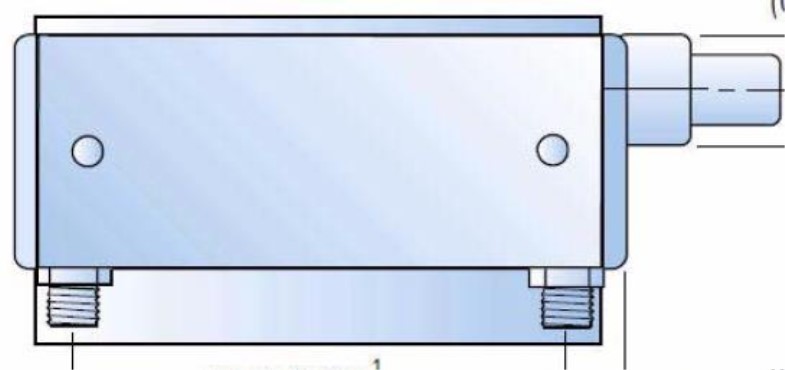

Рисунок 4 - Место пломбирования аттенюаторов от несанкционированного доступа
Место нанесения знака утверждения типа

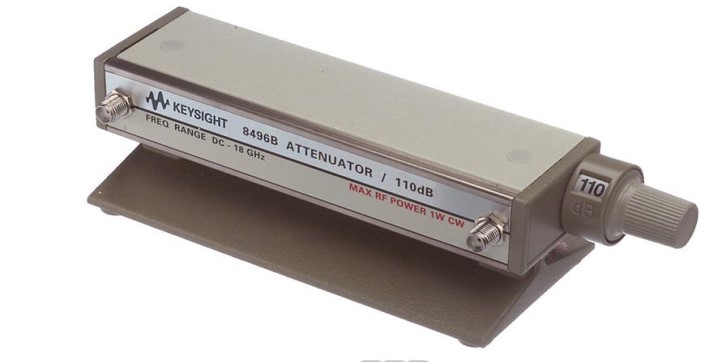

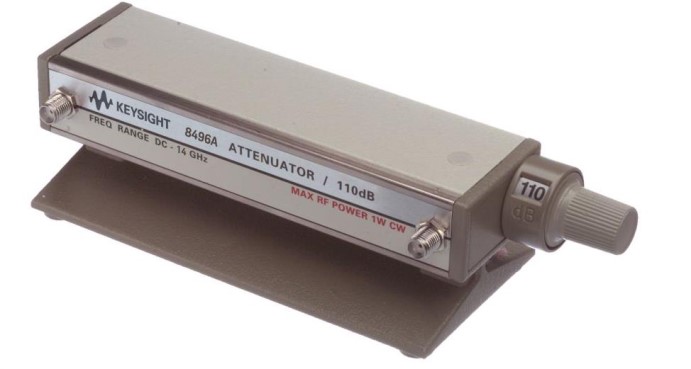

Рисунок 3 - Внешний вид аттенюаторов 8496А, 8496В
Лист № 4
Всего листов 6
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
НаименованиеЗначение для модели
характеристики8494А8494В8495А8495В8496А8496В
Диапазон частот,
ГГцот 0 до 4 от 0 до 18от 0 до 4от 0 до 18от 0 до 4от 0 до 18
Значение ослабле- от 0 до 11 от 0 до 11 от 0 до 70от 0 до 70 от 0 до 110 от 0 до 110
ния, дБ
Шаг ослабления, дБ1110101010
Максимальный
КСВН, не более
от 0 до 4 ГГц1,51,51,351,351,51,5
от 4 до 6 ГГц -1,5 -1,35 -1,5
от 6 до 8 ГГц -1,5 -1,35 -1,5
от 8 до 12,4 ГГц -1,6 - 1,5 -1,6
от 12,4 до 18 ГГц -1,9 - 1,7 -1,9
Вносимые потери, дБ 0,6 + 0,09 · F
1)
0,4 + 0,07 · F 0,6 + 0,09 · F
Пределы допускаемой абсолютной погрешности установки ослабления
(относительно опорного значения 0 дБ) для модели, дБ
Установлен-8494А8494В8495А8495В8496А8496В
ное значение
от 0 до от 0 досв.от 0 до от 0 до св. 12,4 от 0 доот 0 досв. 12,4
ослабления,
4 ГГц 12,4 ГГц 12,4 до 4 ГГц 12,4 ГГцдо4 ГГц 12,4 ГГц до
дБ
включ. 18 ГГцвключ.18 ГГцвключ.18 ГГц
1±0,2±0,3±0,7------
±0,2±0,3±0,7-
±0,3±0,4±0,7-
±0,3±0,4±0,7-
±0,3±0,5±0,7-
±0,3±0,5±0,8-
±0,4±0,6±0,8-
±0,4±0,6±0,8-
±0,4±0,6±0,8-
±0,4±0,6±0,9-
±0,5±0,7±0,9-
---±0,2
---±0,4
---±0,5
---±0,7
---±0,8
---±1,0
---±1,2
--- -
- - - -
- - - -
----
-----
-----
-----
-----
-----
-----
-----
-----
-----
-----
±0,5 ±0,6 ±0,2 ±0,5 ±0,6
±0,7 ±0,8 ±0,4 ±0,7 ±0,8
±0,9 ±1,2 ±0,5 ±0,9 ±1,2
±1,2 ±1,6 ±0,7 ±1,2 ±1,6
±1,5 ±2,0 ±0,8 ±1,5 ±2,0
±1,8 ±2,4 ±1,0 ±1,8 ±2,4
±2,1 ±2,8 ±1,2 ±2,1 ±2,8
- - ±1,3 ±2,4 ±3,2
- - ±1,5 ±2,7 ±3,6
- - ±1,6 ±3,0 ±4,0
--±1,8±3,3±4,4
2
3
4
5
6
7
8
9
10
11
10
20
30
40
50
60
70
80
90
100
110
_______________
1)
F – рабочая частота в ГГц.
Лист № 5
Всего листов 6
152
42
55
Значение
от 15 до 35
80
от 84 до 106
124
42
55
Таблица 3 – Основные технические характеристики
Наименование характеристики
Рабочие условия эксплуатации
температура окружающей среды,
С
относительная влажность воздуха, %, не более
атмосферное давление, кПа
Габаритные размеры, мм, не более
для моделей 8495А, 8496А, 8494В, 8495В, 8496В
ширина
высота
длина
для модели 8494А
ширина
высота
длина
Масса, кг, не более
для моделей 8494А, 8496В, 8496А, 8494В
для моделей 8495А, 8495В
0,425
0,312
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом (в верх-
нем правом углу) и на переднюю панель в виде наклейки.
Комплектность средства измерений
Количество
1* шт.
1 экз.
1 экз.
Таблица 4 – Комплектность аттенюаторов
НаименованиеОбозначение
Аттенюатор ступенчатый8494А, или 8495А, или 8496А, или 8494В, или
ручной8495В, или 8496В
Руководство по эксплуа--
тации
Методика поверки651-20-075 МП
_______________
* по заказу
Сведения о методиках (методах) измерений
приведены в главе 3 документа «Аттенюаторы ступенчатые ручные 8494А, 8495А, 8496А,
8494В, 8495В, 8496В. Руководство по эксплуатации».
Нормативныедокументы,устанавливающиетребованиякаттенюаторам
ступенчатым ручным 8494А, 8495А, 8496А, 8494В, 8495В, 8496В
Техническая документация изготовителя.
