Номер госреестра:
81602-21
Наименование СИ:
Полуприцепы-цистерны
Обозначение типа:
964875
Производитель:
Закрытое акционерное общество "Чебоксарское предприятие "Сеспель" (ЗАО "Чебоксарское предприятие "Сеспель"), г. Чебоксары
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
X8A964875D0000068; X8A964875E0000028; X8A964875E0000049
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «23» апреля 2021 г. №574
Лист № 1
Регистрационный № 81602-21Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Полуприцепы-цистерны 964875
Назначение средства измерений
Полуприцепы-цистерны 964875 (далее по тексту – ППЦ) предназначены для измерений
объема, а также для транспортирования и временного хранения нефтепродуктов и
неагрессивных жидкостей плотностью не более 1,0 т/м³.
Описание средства измерений
Принцип действия ППЦ основан на их заполнении нефтепродуктом до указателя
уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта
производится самотеком или через насос.
ППЦ состоят из сварной цистерны, имеющей в поперечном сечении круглую форму,
установленной на шасси. ППЦ являются транспортными мерами полной вместимости
(далее по тесту – ТМ). Для гашения гидравлических ударов во время движения, внутри
цистерны ППЦ установлены волнорезы. К верхней части обечайки корпуса цистерны ППЦ
приварена заливная горловина с установленным указателем уровня налива.
Технологическоеоборудованиепредназначенодляоперацийналива-слива
нефтепродуктов и включает в себя:
- горловину с указателем уровня и воздухоотводящим устройством;
- крышка горловины с заливным люком;
- клапан дыхательный;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеется надпись «ОГНЕОПАСНО», знак
ограничения максимальной скорости и знаки с информационными табличками для обозначения
транспортного средства, перевозящего опасный груз.
Общий вид ППЦ зав. № X8A964875D0000068 представлен на рисунке 1.
Общий вид ППЦ зав. № X8A964875E0000028 представлен на рисунке 2.
Общий вид ППЦ зав. № X8A964875E0000049 представлен на рисунке 3.
Заводские номера, обеспечивающие идентификацию каждого экземпляра средств
измерений, наносятся на маркировочную табличку ударным способом и в формуляр и паспорт
транспортного средства типографским способом.
Лист № 2
Всего листов 4

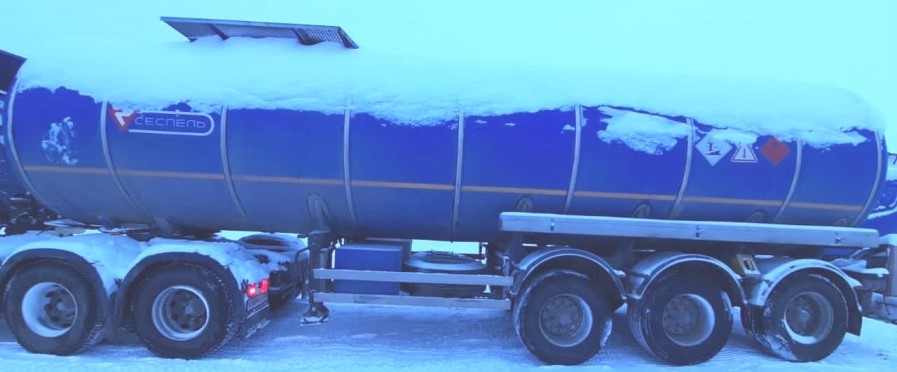

Рисунок 1 – Общий вид ППЦ зав. № X8A964875D0000068

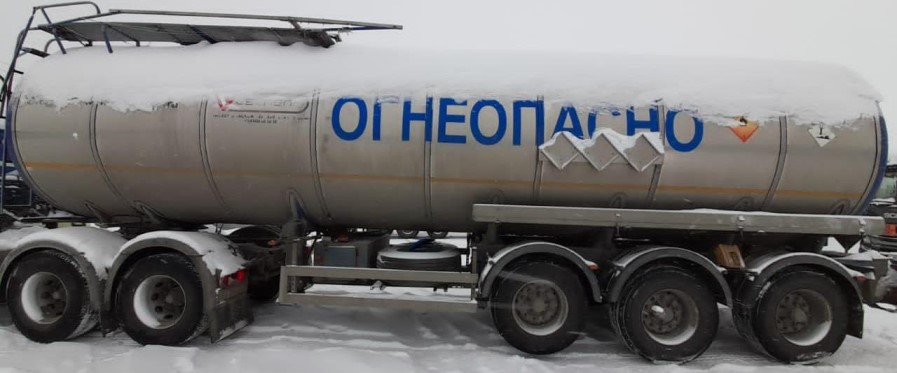

Рисунок 2 – Общий вид ППЦ зав. № X8A964875E0000028

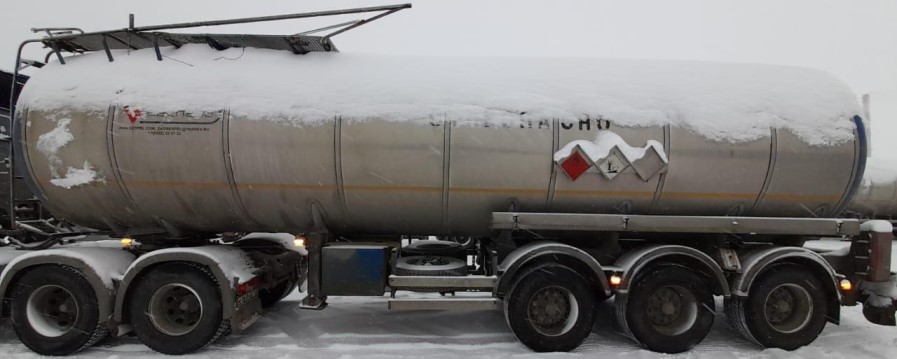

Рисунок 3 – Общий вид ППЦ зав. № X8A964875E0000049
Лист № 3
Всего листов 4
Схема пломбировки от несанкционированного изменения положения указателя уровня
налива, обозначение места нанесения знака поверки представлены на рисунке 4.
Рисунок 4 – Схема пломбировки от несанкционированного изменения положения указателя
уровня налива, обозначение места нанесения знака поверки
Программное обеспечение
отсутствует
Метрологические и технические характеристики
Таблица 1 – Метрологические характеристики
Наименование характеристики
Заводской номер
Значение
X8A964875D0000068X8A964875E0000028
X8A964875E0000049
37,538,0
±0,4
Номинальная вместимость, м³
Пределы допускаемой относительной
погрешности ТМ, %
Разность между номинальной и действительной
вместимостью ТМ, %, не более
±1,5
Таблица 2 – Основные технические характеристики
Наименование характеристики
Заводской номер
Значение
X8A964875D0000068
X8A964875E0000028
X8A964875E0000049
8090
Снаряженная масса, кг, не более
Температура окружающей среды
при эксплуатации, ºС
от -45 до +40
Знак утверждения типа
наносится на маркировочную табличку ударным способом или в виде наклейки и на титульный
лист эксплуатационной документации типографским способом.
Место нанесения знака поверки
Указатель уровня налива
Лист № 4
Всего листов 4
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
Наименование
Полуприцеп-цистерна
Запасные части, инструменты и принадлежности
Формуляр
Паспорт транспортного средства
Обозначение
964875
—
—
—
Количество
1 шт.
1 комплект
1 экз.
1 экз.
Сведения о методиках (методах) измерений
приведены в разделе 2 формуляра.
Нормативные документы, устанавливающие требования к полуприцепам-цистернам
964875
Приказ Росстандарта от 07 февраля 2018 г. № 256 об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости
и вместимости при статических измерениях, массового и объемного расходов жидкости
