Мерники технические 1-го класса вертикальные МТ-ВИЦ-75Н, ГРСИ 81597-21
Номер госреестра:
81597-21
Наименование СИ:
Мерники технические 1-го класса вертикальные
Обозначение типа:
МТ-ВИЦ-75Н
Производитель:
Общество с ограниченной ответственностью "КОРОЛАН" (ООО "КОРОЛАН"), Московская обл., г. Черноголовка
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
21-25/07-01, М-75-08-10
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «20» апреля 2021 г. №561
Лист № 1
Регистрационный № 81597-21Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Мерники технические 1-го класса вертикальные МТ-ВИЦ-75Н-1
Назначение средства измерений
Мерники технические 1-го класса вертикальные МТ-ВИЦ-75Н-1 (далее - мерники)
предназначены для измерения объёмного количества жидкости (спирта или водно-спиртовых
растворов) методом слива и налива.
Описание средства измерений
Принцип работы мерников основан на измерении объёма жидкости методом слива или
налива.
Мерники изготовлены из коррозионно-стойких материалов, не взаимодействующих с
рабочей средой. Конструкция мерника обеспечивает достаточную жесткость, прочность и
вместимость при длительной эксплуатации.
Конструктивномерникипредставляютсобойвертикальныйсварнойсосуд
цилиндрической формы с коническим днищем и верхней крышкой. В крышке имеется люк для
обслуживания мерника. На корпусе мерника расположены пробно-спускные краны служащие
для отбора проб. В мерниках имеется патрубок для донного налива, а также переливной узел
для аварийного перелива жидкости, который осуществляется через патрубок полного слива.
Для измерения объёма, наблюдения за уровнем жидкости и контроля в мерниках
предусмотрены смотровые окна. Заполнение мерника жидкостью до необходимого объёма
производится через трубу для донного налива.
Мерники устанавливаются на опорах и с помощью домкратов, по ампуле уровня
устанавливается в вертикальное положение. К мерникам данного типа относятся мерники МТ-
ВИЦ-75Н-1 зав.№№ 21-25/07-01, М-75-08-10.
Знак поверки наносится на свидетельство о поверке. Мерники пломбируют с
нанесением знака поверки. Пломбы со знаком поверки наносятся на смотровые окна, крышку
мерника, краны для отбора проб и на фланцы.

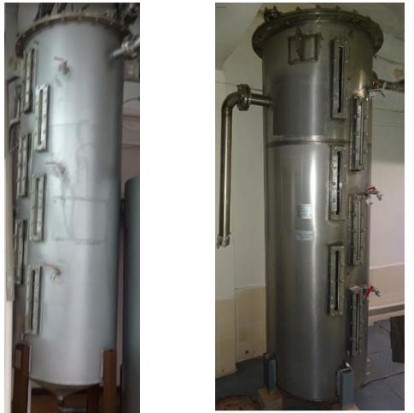

Общий вид мерников представлен на рисунке 1.
Лист № 2
Всего листов 4
Рисунок 1 - Общий вид мерников МТ-ВИЦ-75Н-1, зав.№№ 21-25/07-01, М-75-08-10

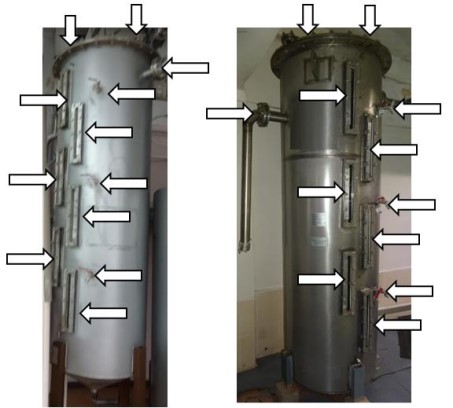

Схема пломбировки от несанкционированного доступа, обозначение места нанесения
знака поверки представлены на рисунке 2.
Рисунок 2 – Схема пломбировки мерников МТ-ВИЦ-75Н-1, зав.№№ 21-25/07-01, М-75-08-10
от несанкционированного доступа, обозначение места нанесения знака поверки.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Наименование характеристики
±0,2
Таблица 1 - Метрологические характеристики мерников МТ-ВИЦ-75Н-1,
зав.№№ 21-25/07-
01, М-75-08-10
Значение
№ 21-25/07-01 № М-75-08-10
750,0 750,0
Номинальная вместимость, дм
3
Пределы допускаемой относительной
погрешности при температуре 20 ºС, от
номинального значения полной вместимости, %
Лист № 3
Всего листов 4
мерников МТ-ВИЦ-75Н-1, зав.№№ 21-25/07-01,
Наименование характеристики
Таблица 2 - Технические характеристики
М-75-08-10
Значение
№ 21-25/07-01№ М-75-08-10
1100 х 920 х 30501100 х 920 х 3050
Габаритные размеры
(Длина х Ширина х Высота), мм, не более
Условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность, %
- атмосферное давление, кПа
от +10 до +30
от 30 до 80
от 84 до 106
Знак утверждения типа
наносится на маркировочную табличку, прикрепленную к резервуару мерника и на паспорт.
Способ нанесения знака на табличку – гравировка. На паспорт типографским способом.
Комплектность средства измерений
1 шт.
1 шт.
Паспорт
1 шт.
Паспорт
1 шт.
Таблица 4 – Комплектность средства измерений
НаименованиеОбозначениеКоличество
Мерник технический 1-го класса
вертикальный МТ-ВИЦ-75Н-1
МТ-ВИЦ-75Н-1,
зав.№ 21-25/07-01
Мерник технический 1-го класса
вертикальный МТ-ВИЦ-75Н-1
МТ-ВИЦ-75Н-1,
зав.№ М-75-08-10
МТ-ВИЦ-75Н-1,
зав.№ 21-25/07-01
МТ-ВИЦ-75Н-1,
зав.№ М-75-08-10
Сведения о методиках (методах) измерений
приведены в разделе 3 «Порядок работы» паспорта 21-25/07-01 ПС; М-75-08-10 ПС.
Нормативные документы, устанавливающие требования к мерникам техническим 1-го
класса вертикальным МТ-ВИЦ-75Н-1
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости
и вместимости при статических измерениях, массового и объемного расходов жидкости
Лист № 4
Всего листов 4
