Радиометры альфа-бета-излучения низкофоновые LB 790, ГРСИ 81594-21
Номер госреестра:
81594-21
Наименование СИ:
Радиометры альфа-бета-излучения низкофоновые
Обозначение типа:
LB 790
Производитель:
Компания BERTHOLD TECHNOLOGIES GmbH&Co. KG, Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
20.04.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «20» апреля 2021 г. №561
Лист № 1
Регистрационный № 81594-21Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Радиометры альфа-бета-излучения низкофоновые LB 790
Назначение средства измерений
Радиометры альфа-бета-излучения низкофоновые LB 790 (далее радиометр
LB 790) предназначены для измерений активности альфа- и бета-излучающих радио-
нуклидов в твердых счетных образцах и источниках диаметром до 60 мм.
Описание средства измерений
Принцип действия радиометра LB 790 основан на преобразовании энергии,
теряемой регистрируемой заряженной частицей в пропорциональном счетчике на
ионизациюрабочегогаза,вэлектрическийимпульс,амплитудакоторого
пропорциональна энергии регистрируемой частицы.
Радиометр LB 790 является стационарным прибором, разработанным для
определения низких уровней активности альфа- и бета-излучающих радионуклидов в
твердых счетных образцах. В приборе реализована возможность одновременного
измерения 10 счетных образцов диаметром до 60 мм с автоматической функцией
разделения импульсов от альфа- и бета- частиц на основе амплитудной дискриминации.
Конструктивно радиометр LB 790 состоит из измерительного блока, к которому
подсоединен баллон с рабочим газом, и модуля интерфейса LB 5330.
Измерительный блок включает детектирующую систему с пропорциональными
счетчиками, выдвижные планшеты для установки источников и свинцовую защиту.
Детектирующая система радиометра LB 790 состоит из 10 пропорциональных
счетчиков проточного типа с тонким входным окном из майларовой пленки толщиной 1,5
мкм (0,21 мг/см
2
) с двусторонним напылением алюминия. Фоновое излучение подавляется
путем использования комбинации пассивной (свинец толщиной 100 мм) и активной
защиты с дополнительным защитным счетчиком, работающим в режиме антисовпадений
с основными счетчиками. Измерительный блок радиометра соединен с баллоном,
содержащим рабочий газ: ArCH
4
(Ar90%/CH
4
10%) или Ar-CO
2
(Ar90%/CO
2
10% или
Ar82%/CO
2
18%), средний расход газа при измерениях – 75 см
3
/мин.
Интерфейс LB 5330 представляет собой модульную 19-дюймовую систему,
включающую компьютерный блок, графический дисплей с сенсорной панелью,
высоковольтный блок, счетную карту с цифровыми входами и блок питания широкого
диапазона. Блок интерфейса LB 5330 служит для сбора, обработки, накопления данных
измерений и последующей передачи информации в компьютер. Управление радиометром и
обработка результатов измерений осуществляется с помощью программного обеспечения
(ПО) AMS LIGHT, устанавливаемого на компьютер, соединенный с блоком интерфейса LB

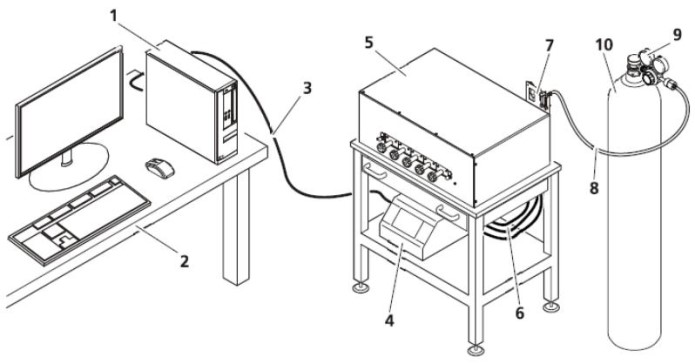

5330. Схема подключения радиометра LB 790 приведена на рисунке 1.
Лист № 2
Всего листов 5
1 ПК с ПО AMS6 Кабель: Интерфейс <> Детекторная система
2 Стол7 Газовое подключение
3 USB-кабель: ПК <-> Интерфейс8 Газовый шланг
4 Интерфейс LB 53309 Редуктор давления
5 Детекторная система (счетчик)10 Газовый баллон/газовое подключение
Рисунок 1 - Схема подключения радиометра LB 790
Пломбирование радиометра LB 790 не предусмотрено.
Нанесение знака поверки на радиометр LB 790 не предусмотрено. Знак поверки (от-
тиск поверительного клейма) наносится на свидетельство о поверке.
Общий вид р

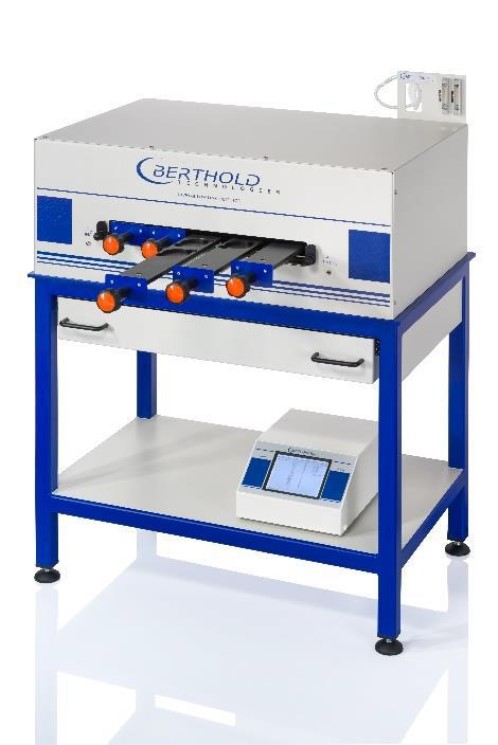

Рисунок 2 - Общий вид радиометра LB 790
Лист № 3
Всего листов 5
Программное обеспечение
Программное обеспечение (ПО) радиометров состоит из встроенного и автономного.
Встроенное ПО «LB5330» размещается в блоке интерфейса, является пассивным
и выполняет операции по команде управляющего компьютера. Связь с компьютером осу-
ществляется по установленному протоколу с заданной скоростью передачи данных. С по-
мощью ПО «LB5330» осуществляются следующие функции радиометра: настройка
напряжения на счетчиках, накопление зарегистрированных событий, автоматические по-
правки на фон, на распад, на вклад другого вида излучения, расчет статистической не-
определенности, контроль работы детектора (сбой)
Автономное программное обеспечение «AMS LIGHT» устанавливается на управ-
ляющий компьютер, работающий под ОС Windows версии не ниже 7. С помощью ПО
«AMS LIGHT» осуществляется управление радиометром, задаются параметры измерений,
отображаются результаты измерений и данные об ошибках. Реализована возможность со-
хранения результатов и параметров измерений в виде протоколов в формате программ
Excel, Word или Access.
Разделение ПО с выделением метрологически значимой части не предусмотрено.
Влияние ПО учтено при нормировании метрологических характеристик.
В соответствии с Р 50.2.077-2014 уровень защиты ПО радиометра от непреднаме-
ренных и преднамеренных изменений соответствует уровню «средний».
начение
Таблица 1 - Идентификационные данные ПО радиометров LB-790
Идентификационные данные
Встроенное
З
Автономное (внешнее)
Идентификационное наименование ПОLB5330AMS LIGHT (файл ams.exe)
Номер версии ПО 1.13
1)
2.4.2
1)
Цифровой идентификатор ПО (по MD5)недоступен
CDC769DDB25F1F383BEE0
419A68A3732
2)
_______________
1)
Номер версии не ниже указанного в таблице
2)
Контрольная сумма файла относится к указанной в таблице версии программного обеспе-
чения
Метрологические и технические характеристики
0,25
0,20
Значение
0,35
Таблица 2 - Метрологические характеристики радиометров LB-790
Наименование характеристики
Чувствительность к альфа- излучению*, (имп/с)/Бк, не менее
Чувствительность к альфа- излучению источников в штатной геомет-
рии**, (имп/с)/Бк, не менее
Диапазон измерений активности альфа-излучающих радионуклидов*, Бк
от 0,01 до 10 000
Пределы допускаемой относительной погрешности измерений активно-
сти альфа-излучающих радионуклидов*, %
15
0,25
Чувствительность к бета- излучению*, (имп/с)/Бк, не менее
Чувствительность к бета- излучению источников в штатной геомет-
рии**, (имп/с)/Бк, не менее
Диапазон измерений активности бета-излучающих радионуклидов*, Бк
0,05 – 10 000
Пределы допускаемой относительной погрешности измерений активно-
сти бета-излучающих радионуклидов*, %
15
_________________
* – Значения чувствительностей и диапазоны измерений активности приведены для измерений
источников
239
Pu и
90
Sr+
90
Y типов 2CO и 2П9 в геометрии, обеспечивающей максимальную
чувствительность, расстояние от дна планшета до активной поверхности источника – 8мм.
** – Чувствительность определена в штатной геометрии, источник на дне стандартной под-
ложки.
Лист № 4
Всего листов 5
Таблица 3 – Основные технические характеристики радиометров LB 790
Напряжение питания прибора, В
Частота переменного напряжения, Гц
Ток потребления, А
330
240
135
от +15 до +35
от 84,0 до 106,7
Значение
0,1
1,0
15
Наименование характеристики
Типичный фон альфа-излучения, имп/мин, не более
Типичный фон бета-излучения, имп/мин, не более
Время установления рабочего режима, мин
Нестабильность скорости счета за 8 час непрерывной работы, %,
не более
Диапазон регистрируемых энергий альфа-излучения, МэВ
Диапазон регистрируемых энергий бета-излучения, МэВ
1
от 3,0 до 10,0
от 0,05 до 3,0
22
220
33
50 ±1
не более 0,28
120
3,4
1200
850
545
320
Потребляемая мощность, В∙А, не более
Масса, кг, не более
Блок интерфейса
Блок счетчиков (с защитой)
Габаритные размеры, мм, не более
Блок интерфейса:
длина
ширина
высота
Блок счетчиков в защите:
длина
ширина
высота
Условия эксплуатации:
- температура окружающего воздуха, ºС
- атмосферное давление, кПа
- относительная влажность воздуха при температуре 25 °С (без
конденсации), %
Средний срок службы, лет
Средняя наработка на отказ, ч
от 30 до 85
20
10000
Знак утверждения типа
Нанесение знака утверждения типа на радиометр LB 790 не предусмотрено. Знак утвержде-
ния типа наносится методом компьютерной графики на титульный лист руководства по
эксплуатации радиометра.
Комплектность средства измерений
Таблица 4 – Комплектность радиометров LB-790
Наименование
Обозначение
- блок интерфейса LB 3550
LB 790
Кол-воПримечание
Радиометр альфа-бета-излучения низкофо-
новый LB 790 в составе:
- основной блок с защитой;
1-
- комплект соединительных кабелей
Комплект подложек
--
Размеры и коли-
чество согласу-
ются при заказе
Баллон с рабочим газом (аргон – метан) c
редуктором двойного преобразования
-1
по требованию
заказчика
Лист № 5
Всего листов 5
Примечание
Методика поверки
ОбозначениеКол-во
Наименование
Персональный компьютер с принтером
-1
Стол стальной
-1
по требованию
заказчика
по требованию
заказчика
Программное обеспечение с руководством
оператора
AMS LIGHT1
на компакт-
диске
Руководство по эксплуатации
-1-
МП 2101-009-20201-
Сведения о методиках (методах) измерений
приведены в документах «Радиометры альфа-бета-излучения низкофоновые LB 790. Ру-
ководство по эксплуатации» (раздел 7) и «AMS LIGHT Система измерения активности для
получения данных для LB 790 / LB 770 / LB 761и устройства замены образцов LB 780. Ру-
ководство оператора» (разделы 1-11). При использовании в сфере государственного регу-
лирования обеспечения единства измерений радиометры LB0790 применяются в соответ-
ствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы, устанавливающие требования к радиомет-
рам альфа-бета-излучения низкофоновым LB 790
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие техниче-
ские условия
ГОСТ 4.59-79 Система показателей качества продукции. Средства измерений
ионизирующих излучений. Номенклатура показателей
Приказ Росстандарта от 29.12.2018 № 2841 «Об утверждении Государственной
поверочной схемы для средств измерений активности, удельной активности радионукли-
дов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источни-
ков»
Техническая документация фирмы-изготовителя
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 15294-08 | Спектрометры энергий гамма-излучения сцинтилляционные | Гамма-1С | ЗАО НПЦ "АСПЕКТ" им.Ю.К.Недачина, г.Дубна | 1 год | Перейти |
| 4056-74 | Радиометры | РИГ-2-04 | Нет данных | 1 год (ГОСТ 8.002-71) | Перейти |
| 14754-07 | Анализаторы кислорода портативные многофункциональные | АКПМ | ООО "Фирма "Альфа Бассенс", г.Долгопрудный | 1 год | Перейти |
| 60264-20 | Дозиметры гамма-излучения | ДКГ-РМ1605 | ООО "Полимастер", Беларусь, г.Минск | 1 год | Перейти |
| 13657-93 | Дозиметры-радиометры | ДРГБ-5 \"ЭКО-7 | ООО "БЕФАЛ-СТБ", г.С.-Петербург | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
