УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «15» марта 2021 г. №320
Лист № 1
Регистрационный № 81286-21Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы электротестирования с подвижными пробниками Pilot
Назначение средства измерений
Системы электротестирования с подвижными пробниками Pilot (далее – системы)
предназначены для измерений электрического сопротивления, электрической емкости,
индуктивности, напряжения постоянного тока при комплексным автоматизированным
внутрисхемным и функциональным контролем печатных плат, а также для отображения и
сохранения в электронном виде или на бумажном носителе результатов измерений.
Описание средства измерений
Принцип действия систем заключается в формировании тестовых сигналов по
заданному алгоритму и измерении откликов на них. Входные аналоговые сигналы
преобразуются в цифровую форму с помощью АЦП, обрабатываются микропроцессором и
результаты измерений индицируются на мониторе.
Измерение электрических параметров платы и ее компонентов осуществляется
посредством автоматического контакта тестовых пробников, подключенных к шинам, с
контактными площадками на печатной плате. Подвижность пробников обеспечивается
комплексом линейных приводов осуществляющих перемещение по осям X, Y и Z.
Системы представляют собой стационарные измерительные установки, которые
обеспечивают:
-проведениевнутрисхемногоконтроля(ICT)–контролянасоответствие
конструкторской документации путем проверки номиналов компонентов, целостности цепей,
поиска короткозамкнутых и не пропаянных участков;
- проведение функционального контроля (FT) – проверка работоспособности
тестируемого изделия путем измерений напряжений в контрольных точках;
- тестирование и программирование компонентов на печатной плате (OBP);
- тестирование плат при помощи технологии периферийного сканирования (BS).
Конструктивно системы представляют собой стационарные устройства, имеющие
рабочую тестовую зону, в которой располагается комплекс приводов и управляющих
драйверов, блоки возбуждения, измерения и коммутации, оснащенные компьютером,
монитором, клавиатурой и консолью оператора, на которой размещены главный выключатель,
кнопка аварийной остановки, индикаторы состояния работы системы.
Основные узлы систем: измерительные каналы (8 шт.), блоки возбуждения, блок
измерений, блок коммутации, комплекс приводов и управляющих драйверов, компьютер,
монитор, клавиатура, источник питания.
Системывыпускаютсяввидеследующихмодификаций:PilotH4,
Pilot H4 Pass-Through, Pilot V4, Pilot V8, Pilot V8 HF, Pilot V8 HR, Pilot V8 Pass Through,
которыеотличаютсядруг от друга конструктивно-техническимиособенностями,
обусловленными областью применения при производстве электронных модулей и не
влияющими на метрологические характеристики систем.
Общий вид систем представлен на рисунках 1 – 7.
Лист № 2
Всего листов 7
Пломбирование систем электротестирования с подвижными пробниками Pilot не
предусмотрено.

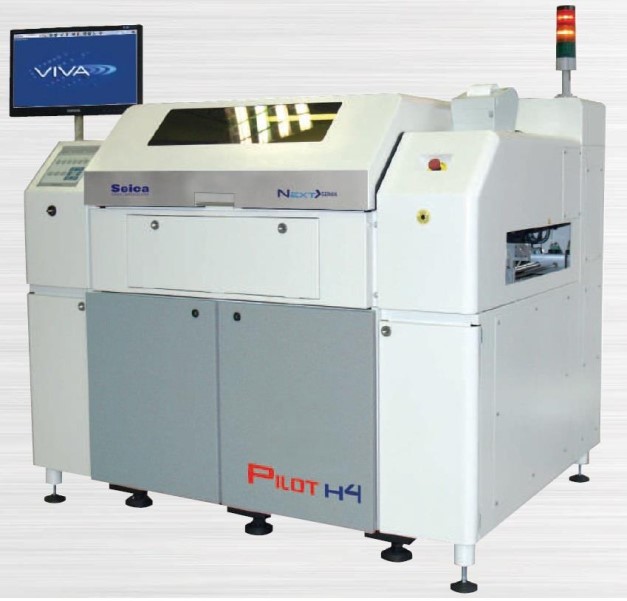

Рисунок 1 – Общий вид систем Pilot H4
Рисунок 2 – Общий вид систем Pilot H4 Pass-Through
Лист № 3
Всего листов 7

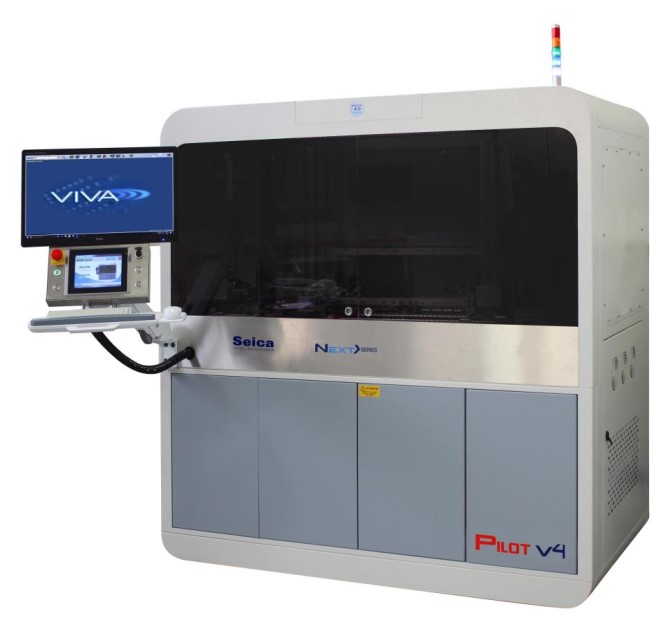

Рисунок 3 – Общий вид систем Pilot V4

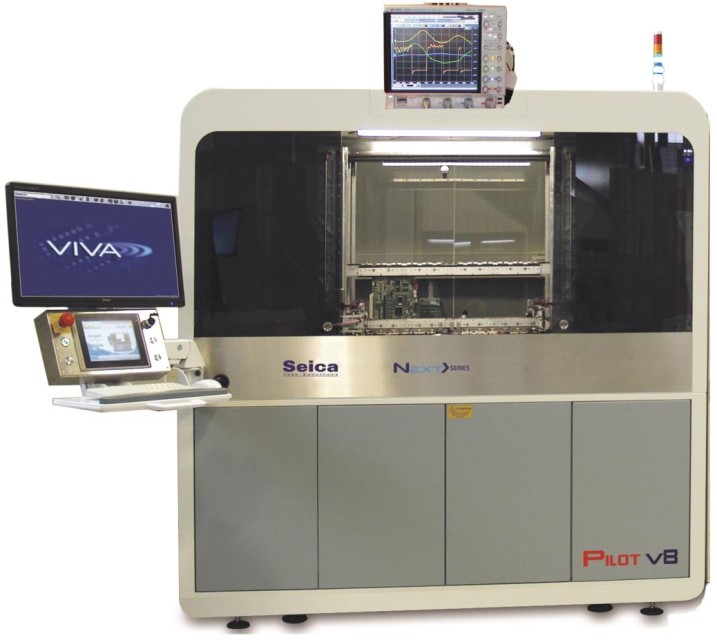

Рисунок 4 – Общий вид систем Pilot V8
Лист № 4
Всего листов 7

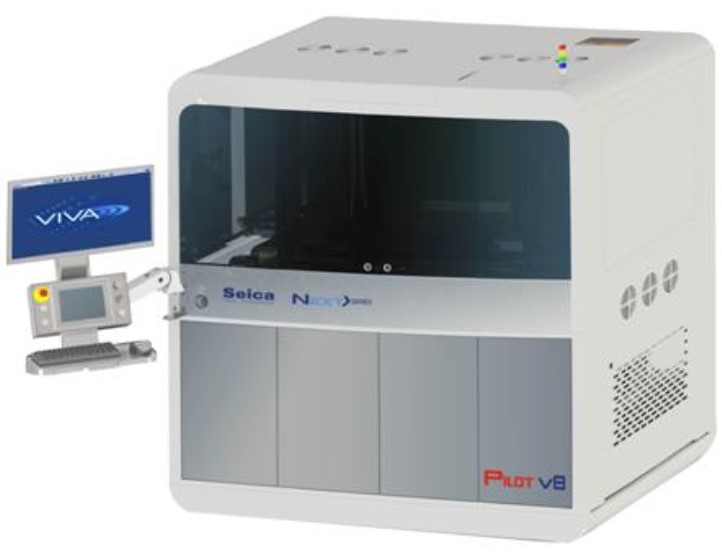

Рисунок 5 – Общий вид систем Pilot V8 HF

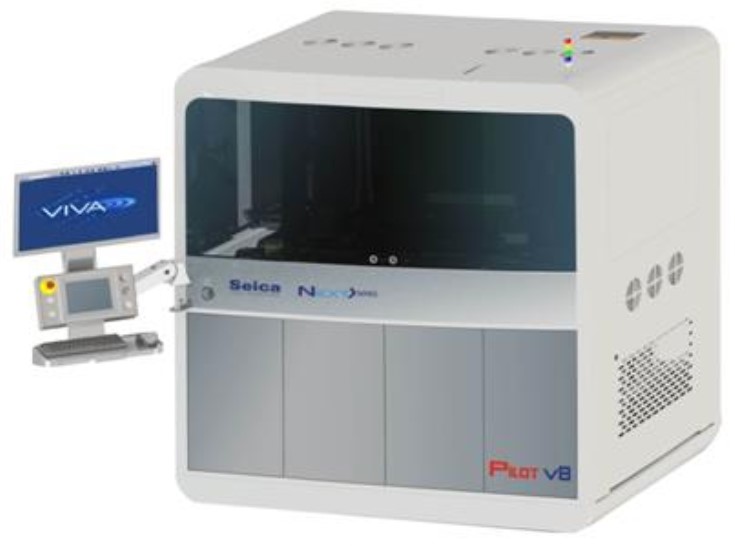

Рисунок 6 – Общий вид систем Pilot V8 HR
Лист № 5
Всего листов 7

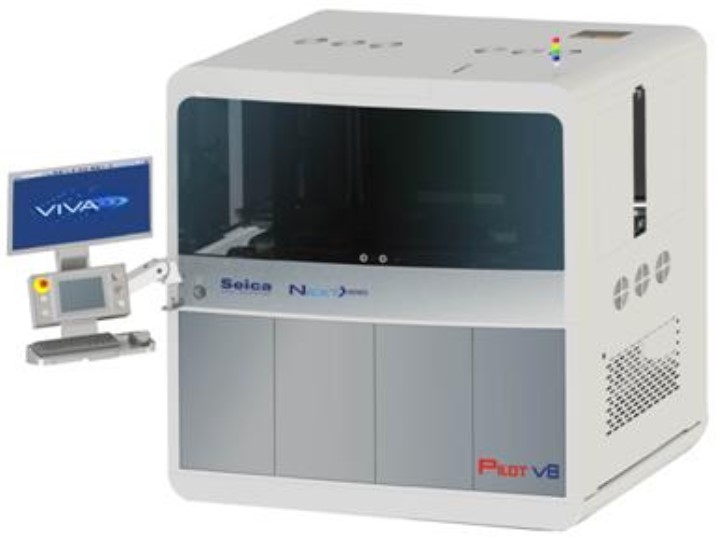

Рисунок 7 – Общий вид систем Pilot V8 Pass Through
Программное обеспечение
Программное обеспечение (ПО) систем включает операционную систему (ОС) MS
Windows XP/7/8/8.1/10 и специальное программное обеспечение (СПО) – «VIVA».
СПО «SEICA VIVA» является метрологически значимым. Оно позволяет запускать в
автоматическом режиме измерительные программы, проводить калибровку системы, а также
отображать и сохранять в электронном виде или выводить на печать на бумажном носителе
результаты измерений. Метрологические характеристики систем нормированы с учетом
влияния СПО.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-
2014.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО)
Цифровой идентификатор ПО
Значение
VIVA
Не ниже 3.0.0.0
–
Метрологические и технические характеристики
0
от 1∙10
-3
до 1∙10
8
Диапазон частот, Гц
Значение
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диапазон измерений электрического сопротивления
постоянному току, Ом
Пределы допускаемой относительной погрешности
измерений электрического сопротивления, %
- в диапазоне от 1,0 мОм до 1,0 Ом включ.
- в диапазоне св. 1,0 Ом до 100,0 кОм включ.
- в диапазоне св. 100,0 кОм до 10,0 МОм включ.
±1
±0,5
±1
Лист № 6
Всего листов 7
от 100 до 1∙10
5
от 100 до 1∙10
4
от 100 до 1∙10
4
от 100 до 1∙10
3
0
Диапазон частот, Гц
от 100 до 1∙10
4
от 100 до 1∙10
3
100
Значение
±2
от 1 до 1∙10
11
±5
±1
±1
от 1 до 1∙10
6
±5
±2
±5
±5
от 0 до 100
Наименование характеристики
- в диапазоне св. 10,0 до 100,0 МОм включ.
Диапазон измерений электрической емкости, пФ
Пределы допускаемой относительной погрешности
измерений электрической емкости, %
- в диапазоне от 1 до 100 пФ включ.
- в диапазоне св. 100 пФ до 100 мкФ включ.
- в диапазоне св.от 100 мкФ до 0,1 Ф включ.
Диапазон измерений индуктивности, мкГн
Пределы допускаемой относительной погрешности
измерений индуктивности, %
- в диапазоне от 1 до 100 мкГн включ.
- в диапазоне св. 100 мкГн до 10 мГн включ.
- в диапазоне св. 10 до 100 мГн включ.
- в диапазоне св. 100 мГн до 1 Гн включ.
Диапазон измерений напряжения постоянного тока, В
Пределы допускаемой относительной погрешности
измерений напряжения постоянного тока, %
±0,5
1330
1690
1700
Значение
от 198 до 242
от 49 до 51
1750
1230
1740
1400
1050
1350
Таблица 3 – Основные технические характеристики
Наименование характеристики
Параметры электрического питания
- напряжение переменного тока, В
- частота переменного тока, Гц
Габаритные размеры, мм, не более
- Pilot H4, Pilot H4 Pass-Through
- длина
- ширина
- высота
- Pilot V4, Pilot V8, Pilot V8 HF, Pilot V8 HR,
Pilot V8 Pass-Through
- длина
- ширина
- высота
Масса, кг
- Pilot H4, Pilot H4 Pass-Through
- Pilot V4
- Pilot V8, Pilot V8 HF, Pilot V8 HR, Pilot V8 Pass-Through
Рабочие условия измерений
- температура окружающего воздуха, °С
- относительная влажность воздуха при температуре 25
о
С, %
- атмосферное давление, мм рт.ст. (кПа)
от +15 до +30
от 30 до 80
от 720 до 800 (от 96 до 106,7)
Знак утверждения типа
наносится на лицевую панель систем в виде наклейки и на титульные листы руководства по
эксплуатации и формуляра типографским способом.
Лист № 7
Всего листов 7
Комплектность средства измерений
Система электротестирования с подвижными пробниками
Pilot
1 шт.
по заказу
Таблица 4 – Комплектность средства измерений
Наименование
Количество
Руководство по эксплуатации
Формуляр
Методика поверки
Обозначение
PilotH4или
Pilot H4 Pass-
Through, или Pilot
V4, или Pilot V8,
или Pilot V8 HF,
или Pilot V8 HR,
или Pilot V8 Pass
Through
–
–
10.2307.2020 МП
1 экз.
1 экз.
1 экз.
–
1 шт.
Обозначение
Количество
Таблица 5 – Комплектность ЗИП
Наименование
Поверочный комплект для систем Pilot
(плата поверочная PL2 ver 1.3)
Сведения о методиках (методах) измерений
приведены в эксплуатационной документации.
Нормативныедокументы,устанавливающиетребованияксистемам
электротестирования с подвижными пробниками Pilot
Техническая документация фирмы-изготовителя
