ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители-регистраторы температуры LOG-IC 360
Назначение средства измерений
Измерители-регистраторы температуры LOG-IC 360 (далее по тексту – измерители или
терморегистраторы) предназначены для непрерывных измерений температуры и относительной
влажности окружающей среды в помещениях для хранения и при транспортировке различной
продукции.
Описание средства измерений
Принцип действия измерителей основан на измерении и преобразовании электрических
сигналов, пропорциональных измеряемым величинам, поступающих в электронный блок от
встроенных (или внешних) первичных преобразователей (датчиков) температуры и относительной
влажности.
Каждый измеритель представляет собой автономный программируемый самописец
(логгер), фиксирующий температуру в течение заданного пользователем временного интервала и
длительности записи. Считывание информации, накопленной в терморегистраторах, а также
запись в них новых установочных параметров, производится с помощью персонального
компьютера с установленным ПО iPlug Manager или в виде отчетного файла формата «.pdf» при
его подключении к персональному компьютеру. Измерители позволяют установить пороговые
значения, при нарушении которых выдается сигнал «ТРЕВОГА».
Измерители изготавливаются следующих моделей: IPMT8-CY, IPMT8D-CY, IPMT8BD-CY,
IPMT8DX4-CY, IPMH20-CY. Модели измерителей различаются друг от друга по метрологическим
и техническим характеристикам, а также по конструктивному исполнению.
Конструктивно измерители выполнены в виде компактного моноблока из пластика со
встроенным (модели IPMT8-CY, IPMT8D-CY, IPMT8BD-CY, IPMH20-CY) или выносным
датчиком температуры (модель IPMT8DX4-CY). Модели IPMT8D-CY, IPMT8BD-CY, IPMT8DX4-
CY имеют встроенный дисплей. На лицевой стороне моделей IPMT8-CY, IPMH20-CY
расположены кнопки управления и светодиодные индикаторы для предупреждения или
информирования пользователя о состоянии записи
.
Все модели оснащены USB-разъемом для
подключения к персональному компьютеру.
Фотографии общего вида измерителей приведены на рисунках 1-5. Цветовая гамма
корпусов терморегистраторов может быть изменена по решению Изготовителя в одностороннем
порядке.
Заводской (серийный) номер наносится на этикетку, прикрепленную на корпус измерителя.
Пломбирование измерителей не предусмотрено.
Лист № 2
Всего листов 6

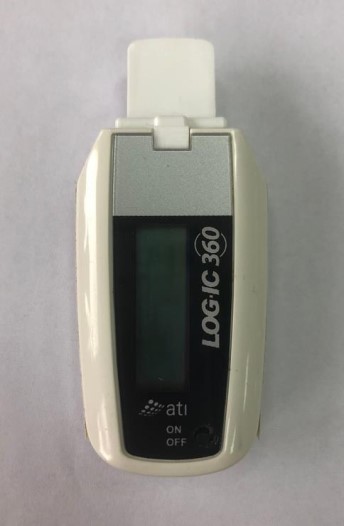

Рисунок 1 – Trial вид измерителей-
регистраторов температуры LOG-IC 360 модели
IPMT8-CY

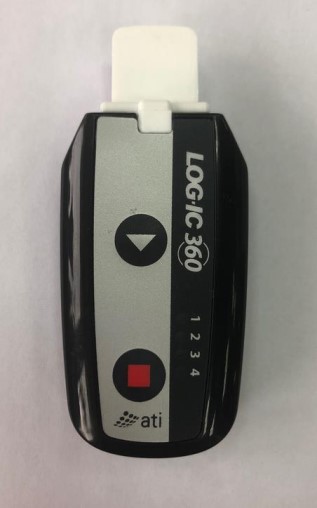

Рисунок 3 – Общий вид измерителей-
регистраторов температуры LOG-IC 360 модели
IPMT8BD-CY

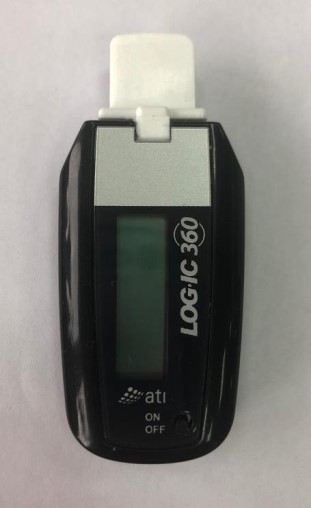

Рисунок 2 – Общий вид измерителей-
регистраторов температуры LOG-IC 360 модели
IPMT8D-CY

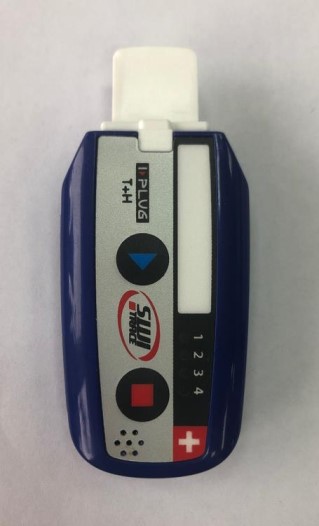

Рисунок 4 – Общий вид измерителей-
регистраторов температуры LOG-IC 360 модели
IPMH20-CY
Лист № 3
Всего листов 6

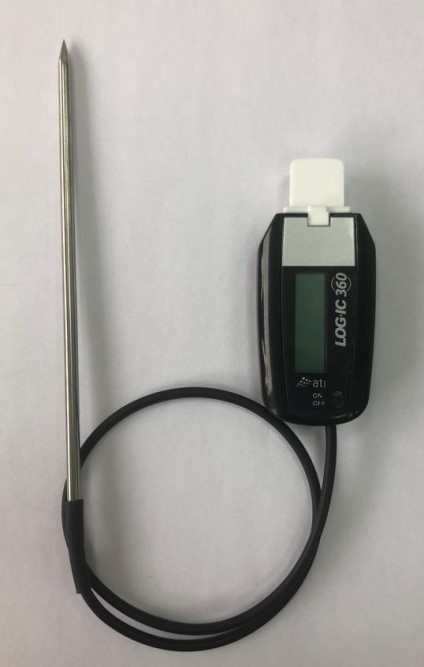

Рисунок 5 – Общий вид измерителей-регистраторов температуры
LOG-IC 360 модели IPMT8DX4-CY
Программное обеспечение
Программное обеспечение (ПО) состоит из встроенного и автономного ПО.
Встроенное ПО является метрологически значимым и устанавливается на предприятии-
изготовителе во время производственного цикла. ПО недоступно пользователю и не подлежит
изменению на протяжении всего времени функционирования изделия.
Метрологические характеристики измерителей, указанные в таблице 6, нормированы с
учетом встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений – «средний» в
соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Автономное ПО «iPlug Manager» устанавливается на персональный компьютер, не является
метрологически значимым и предназначено для считывания информации, полученной от
измерителей.
ИдентификационныеданныевстроеннойчастиПОизмерителей-регистраторов
температуры LOG-IC 360 модели IPMT8-CY приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО Firmware
Номер версии (идентификационный номер) ПО, не ниже v1.13.4
Цифровой идентификатор программного обеспечения недоступен
измерителей-регистраторов
ИдентификационныеданныевстроеннойчастиПО
температуры LOG-IC 360 модели IPMT8D-CY приведены в таблице 2.
Таблица 2
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО, не ниже
Цифровой идентификатор программного обеспечения
Значение
Firmware
v1.7.6
недоступен
Лист № 4
Всего листов 6
ИдентификационныеданныевстроеннойчастиПОизмерителей-регистраторов
температуры LOG-IC 360 модели IPMT8BD-CY приведены в таблице 3.
Таблица 3
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО Firmware
Номер версии (идентификационный номер) ПО, не ниже v1.7.6
Цифровой идентификатор программного обеспечения недоступен
ИдентификационныеданныевстроеннойчастиПОизмерителей-регистраторов
температуры LOG-IC 360 модели IPMT8DX4-CY приведены в таблице 4.
Таблица 4
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО Firmware
Номер версии (идентификационный номер) ПО, не ниже v1.7.6
Цифровой идентификатор программного обеспечения недоступен
измерителей-регистраторов
ИдентификационныеданныевстроеннойчастиПО
температуры LOG-IC 360 модели IPMH20-CY приведены в таблице 5.
Таблица 5
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО, не ниже
Цифровой идентификатор программного обеспечения
Значение
Firmware
v2.7.2
недоступен
(в зимости от м)
-от 5 до 95-
-±5-
0,01 ; 0,1
-0,01-
Метрологические и технические характеристики
Таблица 6 – Метрологические характеристики измерителей-регистраторов температуры LOG-IC
360
Значение характеристики
Наименование характеристики
IPMT8BD-CY,
авис
IPMH20-CY
одели
IPMT8-CY,
IPMT8DX4-CYIPMT8D-CY
Диапазон измерений температуры, °Сот -20 до +65 от -30 до +65 от -40 до +65
Пределыдопускаемойабсолютной
погрешности измерений температуры, ºС
- от -40 до -20 ºС не включ.±1,0
- от -20 до +65 ºС±0,5
Диапазонизмерений относительной
влажности, %
Пределыдопускаемойабсолютной
погрешности измерений относительной
влажности, % (в диапазоне температур
окружающего воздуха от +5 до +65 ºС)
Разрешающаяспособностьизмерений
(1)(2)
температуры, °С
Разрешающаяспособностьизмерений
(1)
относительной влажности, %
Примечание:
(1)
– при считывании показаний с персонального компьютера;
(2)
– при считывании показаний со встроенного дисплея измерителя (для моделей IPMT8D-CY,
IPMT8BD-CY, IPMT8DX4-CY).
Лист № 5
Всего листов 6
152×Ø4
Таблица 7 – Основные технические характеристики измерителей-регистраторов температуры
LOG-IC 360
Наименование характеристикиЗначение
Габаритные размеры измерителя, мм, не более 75×35×15
Габаритные размеры выносного датчика измерителя (для модели
IPMT8DX4-CY), мм, не более
Масса, г, не более40
Количество записей в памяти измерителя, не более
- для модели IPMH20-CY10000
- для остальных моделей 8000
Средний срок службы, лет, не менее 2
(1)
Средняя наработка до отказа, ч, не менее12000
Рабочие условия эксплуатации:
- температура окружающего воздуха,
С
- для моделей IPMT8-CY, IPMT8D-CY
от -40 до +65
- для модели IPMH20-CY
от -30 до +65
- для моделей IPMT8BD-CY, IPMT8DX4-CY
от -20 до +65
- относительная влажность воздуха, %, не более
95
Примечание:
(1)
– Срок службы измерителя зависит от срока службы несменной батареи. Срок службы
батареи при непрерывной работе – не более 1 года с момента запуска измерителя.
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом, а также на
тыльную сторону измерителей в виде наклейки.
Обозначение
-
Количество
1 шт.
Комплектность средства измерений
Таблица 8 – Комплектность средства измерений
Наименование
Измерители-регистраторы температуры LOG-IC
360
Руководство по эксплуатации (на русском языке)
Методика поверки
-
МП 207-047-2020
1 экз.
1 экз. (на партию при
поставке в один адрес)
Сведения о методиках (методах) измерений
приведены в разделе «Сведения о методах измерений» руководства по эксплуатации.
Нормативные и технические документы, устанавливающие требования к измерителям-
регистраторам температуры LOG-IC 360
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры.
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений
влажности газов.
Техническая документация фирмы-изготовителя.
