Номер госреестра:
81282-21
Наименование СИ:
Мера
Обозначение типа:
МАСТЕР - РОТОР
Производитель:
DANOBAT GROUP, Испания
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
929.40.005.562
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального
агентства
по техническому регулированию
и метрологии
от «15» марта 2021 г. №320
Лист № 1
Регистрационный № 81282-21Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Мера МАСТЕР – РОТОР
Назначение средства измерений
Мера МАСТЕР – РОТОР (далее мера) предназначена для передачи единицы длины в
области измерений геометрических параметров поверхностей сложной формы и для ка-
либровки бесконтактной измерительной системы DAN BTM
Описание средства измерений
Принцип действия меры основан на измерении при помощи бесконтактной
измерительной системы DAN BTM отклонений радиусов вершин имитаторов лопаток
меры от значений, установленных при ее поверке.
Мера предстовляет собой цельнометаллическую конструкцию, состоящую из трех
ступеней дисков, на которых жестко закрепленны имитаторы лопаток (Рисунок 1).
Рисунок 1 – Общий вид меры МАСТЕР – РОТОР
Лист № 2
Всего листов 3

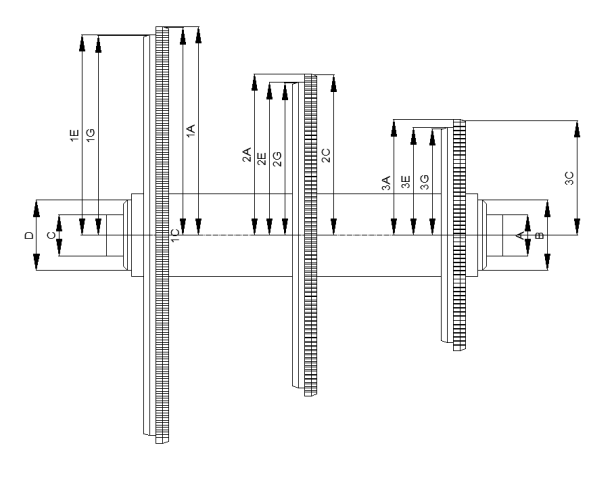

Рисунок 2 –Эскиз меры МАСТЕР – РОТОР
Пломбировка меры от несанкционированного доступа не предусмотрена.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Номинальные значения
измеряемых радиусов, мм
±0,015
±12
Таблица 1 – Метрологические характеристики меры МАСТЕР – РОТОР
СтупеньA
CEG
3280,00
2390,50
1505,50
279,50268,00266,00
388,50373,00371,50
502,00485,50483,00
Пределы допускаемого
отклонения радиусов от
номинального значения, мм
Пределы допускаемой
абсолютной погрешности
воспроизведения радиуса,
мкм
Таблица 2 – Технические характеристики меры МАСТЕР – РОТОР
Число лопаток на ступени, шт.380
2 52
1 37
Число ступеней, шт.3
Габаритные размеры, не более, мм
-диаметр1011
-длина1600
Масса, кг, не более 500
Лист № 3
Всего листов 3
Таблица 3 – Условия эксплуатации мер
Условия эксплуатации
Рабочая область значений температур,
С
Относительная влажность воздуха, %, не более
Значение
от +15 до +25
80
Знак утверждения типа
наносится типографским способом на титульный лист Паспорта.
Комплектность средства измерений
Таблица 4 – Комплектность средства измерений
НаименованиеОбозначение
Мера МАСТЕР – РОТОР
Транспортировочный ящик
Паспорт
Методика поверкиМП 203- 54- 2020
Количество
1 шт.
1 шт.
1 экз.
1 экз..
Сведения о методиках (методах) измерений
изложены в п. 3 Паспорта
Нормативные документы, устанавливающие требования к мере МАСТЕР – РОТОР
Государственная поверочная схема для средств измерений геометрических
параметров поверхностей сложной формы, утвержденная Приказом Росстандарта от
09.11.2018 г. № 2340
