УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «15» марта 2021 г. №320
Лист № 1
Регистрационный № 81281-21Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дефектоскопы ультразвуковые серии A15
Назначение средства измерений
Дефектоскопы ультразвуковые серии А15 (далее по тексту – дефектоскопы)
предназначены для измерений глубины и координат залегания дефектов типа нарушений
сплошности и однородности.
Описание средства измерений
Принцип действия дефектоскопов основан на акустических методах неразрушающего
контроля: эхо-метод, теневой и зеркально-теневой.
Дефектоскоп с помощью пьезоэлектрического преобразователя или антенной решетки
посылает в объект контроля короткие импульсы ультразвуковых волн. Импульсы отраженных
обратноилипрошедших сквозьматериалультразвуковых волнпреобразуютсяв
электрические сигналы и поступают в электронный блок дефектоскопа. После усиления,
оцифровки и обработки встроенным процессором сигналы отображаются на дисплее.
Дефектоскоп конструктивно состоит из электронного блока, имеющего цветной
графический дисплей и пленочную клавиатуру управления, к которому с помощью кабелей
подключаются сменные пьезоэлектрические преобразователи или антенные решетки. На
дисплее отображаются результаты измерений и служебная информация, необходимая для
управления дефектоскопом. Питание дефектоскопов осуществляется от аккумулятора.
Дефектоскопы выпускают в двух модификациях A1525 Solo и A1550 IntroVisor,
которые отличаются друг от друга габаритными размерами и массой электронного блока, а
также типом аккумулятора.
Внешний вид дефектоскопов представлен на рисунке 1.
Лист № 2
Всего листов 6
A1525 SoloA1550 IntroVisor

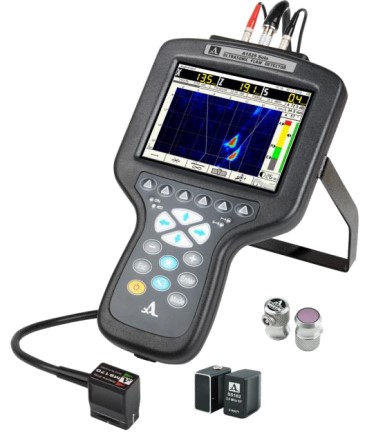

Рисунок 1 – Внешний вид дефектоскопов ультразвуковых серии A15
На рисунке 2 показаны места пломбировки дефектоскопов для предотвращения
несанкционированного доступа.
A1525 SoloA1550 IntroVisor

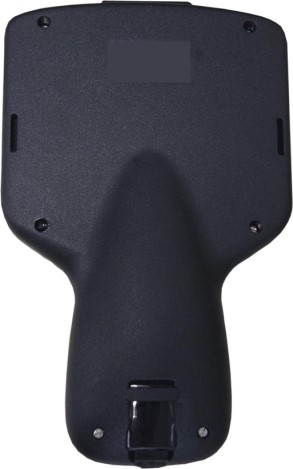

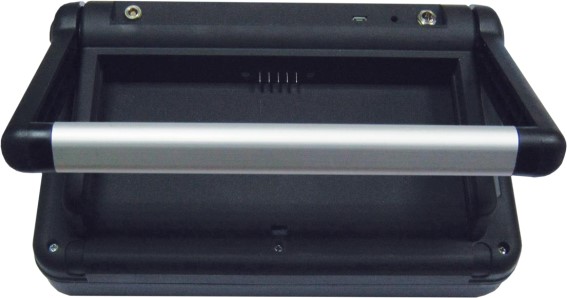

Рисунок 2 – Места пломбировки корпусов дефектоскопов ультразвуковых серии A15
Программное обеспечение
Дефектоскопы имеют в своем составе программное обеспечение (ПО), с помощью
которого осуществляется сбор и обработка данных контроля.
За метрологически значимое принимается все ПО. ПО прошито во внутренней
долговременной памяти дефектоскопов и защищено кодом производителя. При работе с
дефектоскопом пользователь не имеет возможности влиять на процесс расчета и не может
изменять полученные в ходе измерений данные.
Лист № 3
Всего листов 6
Защита программного обеспечения дефектоскопов соответствует уровню «низкий» в
соответствии с Р 50.2.077-2014.
Идентификационные данные ПО дефектоскопов приведены в таблице 1.
Идентификационные данные (признаки)
Таблица 1 – Идентификационные данные ПО
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
A1525 Solo A1550 IntroVisor
A1525 Solo A1550 IntroVisor
9.6.0.0 и выше 9.6.0.0 и выше
отсутствует отсутствует
Метрологические и технические характеристики
Наименование характеристики
25, 50, 100
10
Таблица 2 – Метрологические характеристики
Значение
A1525A1550
SoloIntroVisor
от 7 до 300
от 2 до 300
±(0,02
H+1,00
)
от 2 до 130
±(0,03
H+1,00
)
от 7 до 300
от 2 до 300
±(0,02
H+1,00
)
от 2 до 130
±(0,02
H+1,00
)
Устанавливаемые значения амплитуды импульса генератора
импульсов возбуждения, В
Допускаемое отклонение амплитуды напряжения
однополярного импульса от установленного значения
амплитуды импульса или амплитуды двуполярного
импульса от удвоенного установленного значения
амплитуды импульса, %, не более
Диапазон измерений глубины (координаты) залегания
дефекта (по стали) с прямыми ПЭП, мм
– с преобразователем S3568 2.5A0D10CL
– с преобразователем D1771 4.0A0D12CL
Пределы допускаемой абсолютной погрешности измерений
глубины (координаты) залегания дефекта (по стали) с
прямыми ПЭП, мм
Диапазон измерений глубины (координаты) залегания
дефекта (по стали) с наклонными ПЭП, мм
Пределы допускаемой абсолютной погрешности измерений
глубины (координаты) залегания дефекта (по стали) с
наклонными ПЭП, мм
Диапазон измерений глубины (координаты) залегания
дефекта (по стали) с АР продольных волн, мм:
– M9060 4.0V0R40X10CL
– M9171 4.0V0R26X10CL
Пределы допускаемой абсолютной погрешности измерений
глубины (координаты) залегания дефекта (по стали) с АР
продольных волн, мм
Диапазон измерений глубины (координаты) залегания
дефекта (по стали) с АР поперечных волн, мм
Пределы допускаемой абсолютной погрешности измерений
глубины (координаты) залегания дефекта (по стали) с АР
поперечных волн, мм
где H – измеряемая глубина (координата) залегания дефекта, мм
Таблица 3 – Основные технические характеристики
Наименование характеристики
Значение
Лист № 4
Всего листов 6
A1525A1550
Solo IntroVisor
от 0 до 2600
от 0 до 100
от 1000 до 15000
Диапазон показаний временных интервалов, мкс
Диапазон установки усиления приемника, дБ
Диапазон устанавливаемых скоростей распространения
ультразвуковых волн, м/с
Диапазон показаний глубины залегания дефекта по стали
(5920 м/с), мм
– с прямыми преобразователями
– с наклонными преобразователями (угол 65
)
– с наклонными преобразователями (угол 70
)
– с наклонными антенными решетками
Диапазон рабочих частот, МГц
Источник питания
от 0 до 7500
от 0 до 1750
от 0 до 1400
от 0 до 300
от 1 до 10
встроенныйсъемный
аккумулятор аккумулятор
11,1
6,58,5
260 166
160 260
40 80
950 1800
от - 30 до + 55
++
++
++
++
+ +
+ +
++
Номинальное напряжение питания, В
Время непрерывной работы от полностью заряженного
нового аккумулятора при нормальных климатических
условиях, ч, не менее
Габаритные размеры, мм, не более:
– длина
– ширина
– высота
Масса, г, не более
Условия эксплуатации:
– температура окружающего воздуха, ºС
Тип используемых преобразователей:
– S3568 2.5A0D10CL прямой совмещенный
продольных волн
– D1771 4.0A0D12CL прямой раздельно-совмещенный
продольных волн
– S5182 2,5A65D12CS наклонный 65 градусов
совмещенный поперечных волн (базовый комплект),
дополнительные углы 40, 45, 50, 60, 70, 90 градусов
– S5096 5.0A70D6CS наклонный 70° совмещенный
поперечных волн (базовый комплект), дополнительные
углы 40, 50, 60, 65, 72, 90 градусов
Тип используемых цифрофокусируемых антенных
решеток:
– M9065 4.0V60R40Х10CS наклонная поперечных
волн
– M9060 4.0V0R40Х10CL прямая продольных волн
– M9170 4.0V60R26X10CS наклонная поперечных
волн с уменьшенной апертурой
– M9171 4.0V0R26X10CL прямая продольных волн с
уменьшенной апертурой
++
Лист № 5
Всего листов 6
Знак утверждения типа
наносится на заднюю панель дефектоскопов в виде пленочного шильдика и титульные листы
руководства по эксплуатации и паспорта типографским способом.
Наименование
Обозначение
Комплектность средства измерений
Таблица 4 – Комплектность средства измерений
–
A1525A1550
Solo IntroVisor
Количество
1 шт.–
–
–1 шт.
Электронный блок дефектоскопа
ультразвукового A1525 Solo
Электронный блок дефектоскопа
ультразвукового A1550 IntroVisor
Преобразователь S3568 2.5A0D10CL
АПЯС.418231.071
1 шт.1 шт.
АПЯС.415119.021–*–*
АПЯС.418231.079 1 шт. 1 шт.
АПЯС.418231.092 1 шт. 1 шт.
–1 шт.1 шт.
– –* –*
АПЯС.415119.004–*1 шт.
АПЯС.415119.003–*1 шт.
АПЯС.418231.0741 шт.1 шт.
АПЯС.418231.075–*–*
Преобразователь D1771 4.0A0D12CL
Преобразователь S5182 2,5A65D12CS
Преобразователь S5096 5.0A70D6CS
Кабель LEMO 00 – LEMO 00 одинарный 1,2 м
Кабель LEMO 00 – LEMO 00 двойной 1,2 м
Цифрофокусируемая антенная решетка
M9065 4.0V60R40Х10CS
Цифрофокусируемая антенная решетка
M9060 4.0V0R40Х10CL
Цифрофокусируемая антенная решетка
M9170 4.0V60R26X10CS
Цифрофокусируемая антенная решетка
M9171 4.0V0R26X10CL
Адаптер питания 230 В (220) В / 15 В
Кабель USB A – Micro B
Сканер мобильный (датчик пути)
Калибровочный образец V2/25
Чехол
Жесткий кейс
Паспорт
Руководство по эксплуатации
–1 шт.1 шт.
–1 шт.1 шт.
– –* –*
АПЯС.401745.0011 шт.1 шт.
–1 шт.1 шт.
–1 шт.1 шт.
АПЯС.412231.040 ПС 1 экз. 1 экз.
АПЯС.412231.040 РЭ 1 экз. 1 экз.
Методика поверкиМП 203-31-20201 экз.1 экз.
* Опционально.
Примечание – Допускается изменение комплекта поставки.
Сведения о методиках (методах) измерений
АПЯС.412231.040 РЭ.ДефектоскопыультразвуковыесерииA15.Руководствопо
эксплуатации, раздел 2.
Нормативныеитехническиедокументы,устанавливающиетребованияк
дефектоскопам ультразвуковым серии А15
АПЯС.412231.040 ТУ. Дефектоскопы ультразвуковые серии A15. Технические условия
