ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Хроматограф ионный Dionex ICS-6000
Назначение средства измерений
Хроматограф ионный Dionex ICS-6000 (далее - хроматограф) предназначен для измерения
содержания компонентов ионной природы (анионов и катионов), а также соединений, которые
могут быть переведены в ионную форму (кислоты, амины, гидразины, углеводы, аминокисло-
ты, фенолы и др.) и других неорганических и органических соединений.
Описание средства измерений
Принцип действия хроматографа основан на разделении ионов, содержащихся в анализи-
руемой пробе, на хроматографической колонке и последующем их детектировании.
Хроматограф укомплектован электрохимическим и кондуктометрическим детекторами,
насосом, автосэмплером, генератором элюента, детекторно-хроматографическим термостатиру-
емым модулем, дегазатором.
Внешний вид хроматографа приведен на Рис. 1

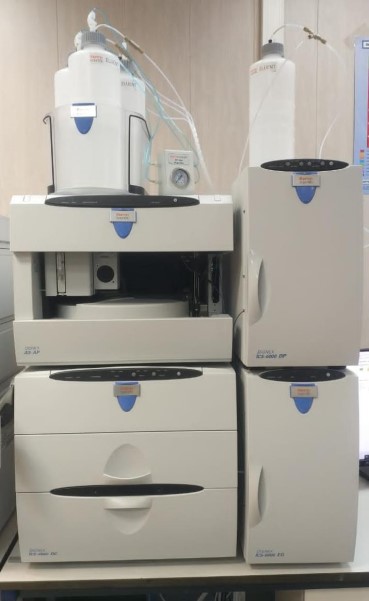

Рисунок 1- Внешний вид хроматографа.
Пломбирование хроматографа не предусмотрено.
Лист № 2
Всего листов 4
Программное обеспечение
осуществляет следующие функции: управление работой хроматографа, сбор и обработку дан-
ных (включая количественный расчет и калибровку, статистическую и графическую обработку,
построение трендов и диаграмм, выборку и поиск данных, использование и/или построение
математических формул и функций, архивирование данных и проч.), передачу и обмен данны-
ми по локальной сети и др. функции.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1
Идентификационные данныеЗначение
Идентификационное наименование ПО Chromeleon
Номер версии (идентификационный номер) ПО 7.3
Цифровой идентификатор ПО 94C2831C
Алгоритм вычисления идентификатора ПО CRC32
Защита программного обеспечения от непреднамеренных и преднамеренных изме-
нений согласно Р 50.2.077-2014 соответствует высокому уровню.
Метрологические и технические характеристики
3·10
-9
3
10
-
8
Значение
2
10
-
10
Таблица 2- Метрологические характеристики
Наименование характеристики
Уровень шумов нулевого сигнала, детекторов, не более:
Кондуктометрический CD (элюент – вода, 1 мл/мин), См
Электрохимический ED (элюент – 50 мМ NaOH, 0,25 мл/мин, серебряный элек-
трод, режим волны - silver, brome-, scn-, alkaline (pH, Ag/AgCl референсный элек-
трод), Кл
Дрейф нулевого сигнала детекторов, не более:
Кондуктометрический CD, См/ч
Электрохимический ED (элюент – 50 мМ NaOH, 0,25 мл/мин, серебряный элек-
трод, режим волны - silver, brome-, scn-, alkaline (pH, Ag/AgCl референсный элек-
трод), Кл/ч
6
10
-
9
1,5
3,0
3,0
Предел допускаемого относительного среднего квадратического отклонения вы-
ходного сигнала детекторов хроматографа, %:
– по времени удерживания
– по площади пика
Пределы допускаемого относительного изменения выходного сигнала хромато-
графа (по площади пика) за 4 часа непрерывной работы, детекторов, не более %
Предел детектирования по натрий-иону, по нитрат-иону, по бромид-иону, г/см
3
,
не более:
1
10
-
8
Значение
28
18
Таблица 3-Основные технические характеристики
Наименование характеристики
Потребляемая мощность насосного модуля, В·А, не более
Потребляемая мощность генератора элюента, В·А, не более
Потребляемая мощность детекторно-хроматографического модуля, В·А, не
более
Потребляемая мощность электрохимического детектора
Потребляемая мощность кондуктометрического детектора
200
питание от
основного
блока
Габаритные размеры насосного модуля, мм, не более:
-высота
-ширина
410
230
Лист № 3
Всего листов 4
Значение
560
410
230
560
445
420
597
69
167
99
69
167
99
24,1
25
94
0,4
0,4
от 198 до 253
от 49 до 52
Наименование характеристики
-длина
Габаритные размеры генератора элюента, мм, не более:
-высота
-ширина
-длина
Габаритные размеры детекторно-хроматографического модуля, мм, не более:
-высота
-ширина
-длина
Габаритные размеры электрохимического детектора, мм, не более:
-высота
-ширина
-длина
Габаритные размеры кондуктометрического детектора, мм, не trial: -
высота
-ширина
-длина
Масса насосного модуля, кг, не более
Масса генератора элюента, кг, не более
Масса детекторно-хроматографического модуля, кг, не более
Масса электрохимического детектора, кг, не более
Масса кондуктометрического детектора, кг, не более
Параметры электрического питания:
– напряжение переменного тока, В
- частота переменного тока, Гц
Условия эксплуатации:
– температура окружающей среды,
о
С
-относительная влажность, % (без конденсации), не более
-атмосферное давление, кПа
Средний срок службы, лет
Средняя наработка на отказ, ч
от +15 до +25
95
от 84 до 106,7
10
8000
Знак утверждения типа
наносится на титульный лист Инструкции методом компьютерной графики и на лицевую па-
нель прибора в виде наклейки.
Комплектность средства измерений
Dionex ICS-6000
1 шт.
Обозначение
Количество
Таблица 4
Наименование
Хроматографионный(зав.
№20076091/20209595/20289081)
детекторы:
- кондуктометрический (зав.№ 20209595)
- электрохимический (зав.№ 20289081)
Насосный модуль (зав №20076091)
Автосэмплер
Генератор элюента.
Детекторно-хроматографический модуль
Дегазатор
программное обеспечение (установочный CD-диск с USB
CD
ED
DP-6
AS-AP
EG-6
DC-6
Degasser
Chromeleon
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 комп.
Лист № 4
Всего листов 4
Количество
Обозначение
version 7.3
Наименование
– лицензионным ключом для защиты информации от не-
санкционированного доступа)
Руководство по эксплуатации
Методика поверки
-
009-30-20 МП
1 экз.
1 экз.
Сведения о методиках измерений
содержатся в документе «Хроматограф ионный Dionex ICS-6000 Руководство пользователя»
Разделы 2, 4, 5.
Нормативные и технические документы, устанавливающие требования к хроматографам
ионным Dionex ICS-6000 Техническая документация фирмы-изготовителя.
