УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «15» марта 2021 г. №320
Лист № 1
Регистрационный № 81279-21Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения TTV
Назначение средства измерений
Трансформаторы напряжения TTV (далее - трансформаторы) предназначены для
масштабного преобразования высокого напряжения в напряжение, пригодное для передачи
сигналов измерительной информации средствам измерений, устройствам защиты, автоматики,
сигнализации и управления в электрических установках и системах переменного тока
промышленной частоты.
Описание средства измерений
Принцип действия трансформаторов основан на электромагнитном масштабном
преобразовании напряжения.
Магнитопровод трансформаторов изготовлен из ориентированных трансформаторных
пластин Ш-образной формы, собранных в пакеты. Выводы первичной и вторичной обмоток
осуществлены на клеммы.
Трансформаторы выпускаются в следующих модификациях: TTV003, TTV006,
TTV007,TTV010,TTV020,TTV050,TTV100,TTV126,TTV157.Трансформаторы
предназначены для внутренней установки. Модификации трансформаторов идентичны по
принципу действия, отличаются метрологическими и техническими характеристиками,
указанными в таблице 1.

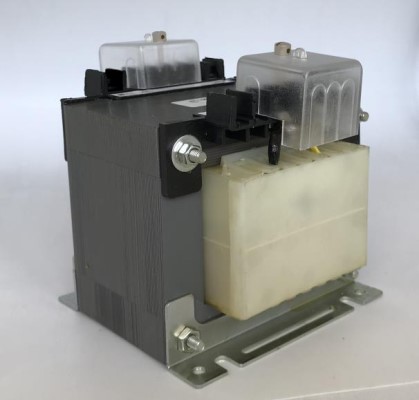

Общий вид трансформаторов представлен на рисунке 1.
TTV003TTV006
TTV007TTV010TTV020
TTV050TTV100
TTV126TTV157
Рисунок 1 - Общий вид трансформаторов
Лист № 2
Всего листов 8

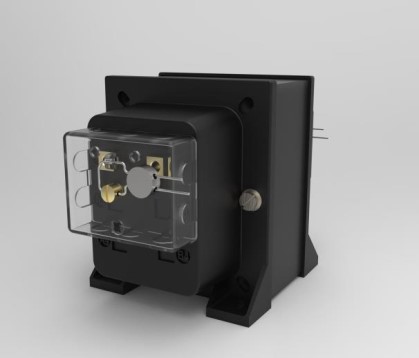

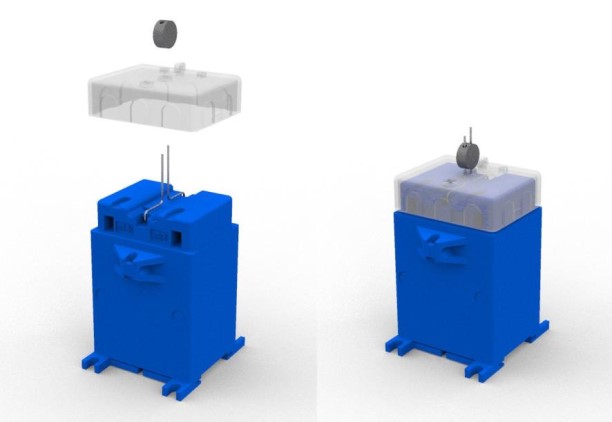

Процесс пломбирования трансформаторов показан на рисунках 2-4.
Рисунок 2 – пломбирование трансформатора TTV003
Рисунок 3 – пломбирование трансформаторов TTV007, TTV010, TTV020, TTV050, TTV100
Рисунок 4 – пломбирование трансформаторов TTV126, TTV157
Лист № 3
Всего листов 8
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Номинальная мощность вторичной обмотки в указанном
классе точности, В·А
50, 60
Таблица 1 - Метрологические характеристики
ТипTTV003TTV006TTV007
Номинальное напряжение
первичной
обмотки/Номинальное
напряжение вторичной
обмотки, В
3 6 3 7 14 20 25
3 6 3 7 14 20 25
3 6 3 7 14 20 25
3 6 3 7 14 20 25
3 6 3 7 14 20 25
3 6 3 7 14 20 25
3 6 3 7 14 20 25
3 6 3 7 14 20 25
3 6 3 7 14 20 25
- - 3 7 14 20 25
- - - 7 14 - -
1,5 3 1,5 3,5 7 10 12
1,5 3 1,5 3,5 7 10 12
1,5 3 1,5 3,5 7 10 12
1,5 3 1,5 3,5 7 10 12
1,5 3 1,5 3,5 7 10 12
1,5 3 1,5 3,5 7 10 12
1,5 3 1,5 3,5 7 10 12
1,5 3 1,5 3,5 7 10 12
1,5 3 1,5 3,5 7 10 12
- - 1,5 3,5 7 10 12
---3,57-
-
110,20,513P6P
100/100, 100/110
110/100, 110/110
115/100, 115/110
220/100, 220/110
230/100, 230/110
380/100, 380/110
400/100, 400/110
440/100, 440/110
500/100, 500/110
600/100, 600/110
690/100, 690/110
100:√3/100:√3, 100:√3/110:√3
110:√3/100:√3, 110:√3/110:√3
115:√3/100:√3, 115:√3/110:√3
220:√3/100:√3, 220:√3/110:√3
230:√3/100:√3, 230:√3/110:√3
380:√3/100:√3, 380:√3/110:√3
400:√3/100:√3, 400:√3/110:√3
440:√3/100:√3, 440:√3/110:√3
500:√3/100:√3, 500:√3/110:√3
600:√3/100:√3, 600:√3/110:√3
690:√3/100:√3, 690:√3/110:√3
Класс точности вторичной
обмотки
Номинальная частота
переменного тока, Гц
Лист № 4
Всего листов 8
Номинальная мощность вторичной обмотки в указанном
классе точности, В·А
50, 60
Продолжение таблицы 1
ТипTTV010
TTV020
Номинальное напряжение
первичной
обмотки/Номинальное
напряжение вторичной
обмотки, В
4 10 20
4 10 20
4 10 20
4 10 20
4 10 20
4 10 20
4 10 20
4 10 20
4 10 20
4 10 20
- 10 20
-
- -
-
- -
3 5 10
3 5 10
3 5 10
3 5 10
3 5 10
3 5 10
3 5 10
3 5 10
3 5 10
3 5 10
- 5 10
-
- -
-
- -
25 35 8 20 40 50 75
25 35 8 20 40 50 75
25 35 8 20 40 50 75
25 35 8 20 40 50 75
25 35 8 20 40 50 75
25 35 8 20 40 50 75
25 35 8 20 40 50 75
25 35 8 20 40 50 75
25 35 8 20 40 50 75
25 35 8 20 40 50 75
- - - 20 40 - -
- - 8 20 40 50 75
- - 8 20 40 50 75
12 15 4 8 16 20 30
12 15 4 8 16 20 30
12 15 4 8 16 20 30
12 15 4 8 16 20 30
12 15 4 8 16 20 30
12 15 4 8 16 20 30
12 15 4 8 16 20 30
12 15 4 8 16 20 30
12 15 4 8 16 20 30
12 15 4 8 16 20 30
---816--
- - 4 8 16 20 30
- - 4 8 16 20 30
0,20,51
3P6P0,20,513P6P
100/100, 100/110
110/100, 110/110
115/100, 115/110
220/100, 220/110
230/100, 230/110
380/100, 380/110
400/100, 400/110
440/100, 440/110
500/100, 500/110
600/100, 600/110
690/100, 690/110
800/100, 800/110
1000/100, 1000/110
100:√3/100:√3, 100:√3/110:√3
110:√3/100:√3, 110:√3/110:√3
115:√3/100:√3, 115:√3/110:√3
220:√3/100:√3, 220:√3/110:√3
230:√3/100:√3, 230:√3/110:√3
380:√3/100:√3, 380:√3/110:√3
400:√3/100:√3, 400:√3/110:√3
440:√3/100:√3, 440:√3/110:√3
500:√3/100:√3, 500:√3/110:√3
600:√3/100:√3, 600:√3/110:√3
690:√3/100:√3, 690:√3/110:√3
800:√3/100:√3, 800:√3/110:√3
1000:√3/100:√3, 1000:√3/110:√3
Класс точности вторичной
обмотки
Номинальная частота
переменного тока, Гц
Лист № 5
Всего листов 8
Номинальная мощность вторичной обмотки в указанном
классе точности, В·А
50, 60
TTV050
TTV100
Продолжение таблицы 1
Тип
Номинальное напряжение
первичной
обмотки/Номинальное
напряжение вторичной
обмотки, В
100/100, 100/110 25 50 100
110/100, 110/110 25 50 100
115/100, 115/110 25 50 100
220/100, 220/110 25 50 100
230/100, 230/110 25 50 100
380/100, 380/110 25 50 100
400/100, 400/110 25 50 100
440/100, 440/110 25 50 100
500/100, 500/110 25 50 100
600/100, 600/110 25 50 100
690/100, 690/110 - 50 100
800/100, 800/110 25 50 100
1000/100, 1000/110 25 50 100
100:√3/100:√3, 100:√3/110:√3102550
110:√3/100:√3, 110:√3/110:√3102550
115:√3/100:√3, 115:√3/110:√3102550
220:√3/100:√3, 220:√3/110:√3102550
230:√3/100:√3, 230:√3/110:√3102550
380:√3/100:√3, 380:√3/110:√3102550
400:√3/100:√3, 400:√3/110:√3102550
440:√3/100:√3, 440:√3/110:√3102550
500:√3/100:√3, 500:√3/110:√3102550
600:√3/100:√3, 600:√3/110:√3102550
690:√3/100:√3, 690:√3/110:√3 -2550
100 150 40 100 200 200 300
100 150 40 100 200 200 300
100 150 40 100 200 200 300
100 150 40 100 200 200 300
100 150 40 100 200 200 300
100 150 40 100 200 200 300
100 150 40 100 200 200 300
100 150 40 100 200 200 300
100 150 40 100 200 200 300
100 150 40 100 200 200 300
- - - 100 200 - -100
150 40 100 200 200 300 100
150 40 100 200 200 300 50
75 20 50 100 100 150 50
75 20 50 100 100 150 50
75 20 50 100 100 150 50
75 20 50 100 100 150 50
75 20 50 100 100 150 50
75 20 50 100 100 150 50
75 20 50 100 100 150 50
75 20 50 100 100 150 50
75 20 50 100 100 150 50
75 20 50 100 100 150 -
- - 50 100 - -
102550
50752050
100100150
102550
50752050
100100150
0,20,51
3P6P0,20,5
13P6P
800:√3/100:√3, 800:√3/110:√3
1000:√3/100:√3,
1000:√3/110:√3
Класс точности вторичной
обмотки
Номинальная частота
переменного тока, Гц
Лист № 6
Всего листов 8
Номинальная мощность вторичной обмотки в
указанном классе точности, В·А
50, 60
TTV126TTV157
Продолжение таблицы 1
Тип
Номинальное напряжение
первичной
обмотки/Номинальное
напряжение вторичной
обмотки, В
100 100 200
100 100 200
100 100 200
100 100 200
100 100 200
100 100 200
100 100 200
100 100 200
100 100 200
100 100 200
100 100 200
50 50 100
50 50 100
50 50 100
50 50 100
50 50 100
50 50 100
50 50 100
50 50 100
50 50 100
50 50 100
50 50 100
10,51
720/100, 720/110 50
750/100, 750/110 50
800/100, 800/110 50
850/100, 850/110 50
900/100, 900/110 50
950/100, 950/110 50
1000/100, 1000/110 50
1050/100, 1050/110 50
1100/100, 1100/110 50
1150/100, 1150/110 50
1200/100, 1200/110 50
720:√3/100:√3, 720:√3/110:√3 25
750:√3/100:√3, 750:√3/110:√3 25
800:√3/100:√3, 800:√3/110:√3 25
850:√3/100:√3, 850:√3/110:√3 25
900:√3/100:√3, 900:√3/110:√3 25
950:√3/100:√3, 950:√3/110:√3 25
1000:√3/100:√3, 1000:√3/110:√3 25
1050:√3/100:√3, 1050:√3/110:√3 25
1100:√3/100:√3, 1100:√3/110:√3 25
1150:√3/100:√3, 1150:√3/110:√3 25
1200:√3/100:√3, 1200:√3/110:√3 25
Класс точности вторичной
обмотки0,5
Номинальная частота
переменного тока, Гц
Лист № 7
Всего листов 8
от –45 до +40 (У3 по ГОСТ 15150-69)
Таблица 2 - Основные технические характеристики
Наименование характеристики
TTV003
Значение
TTV006TTV007TTV010TTV020
Габаритныеразмерытрансформатора,
мм, не более
– высота8392
– ширина6285
– длина5670
Масса, кг, не более0,351,6
104 104 103
90 90 90
140 150 166
1,6 2,9 4,1
Условия эксплуатации:
– температура окружающей trial,
о
С
– температура транспортирования и
хранения,
о
С
Средний срок службы, лет, не менее
Средняя наработка на отказ не менее, ч,
не менее
от –50 до +45 (У3 по ГОСТ 15150-69)
20
175200
Наименование характеристики
от –45 до +40 (У3 по ГОСТ 15150-69)
Продолжение таблицы 2
Значение
TTV050TTV100TTV126TTV157
125 155 113 140
105 130 120 140
187 205 130 130
6 8 8 8
Габаритные размеры трансформатора, мм,
не более
– высота
– ширина
– длина
Масса, кг, не более
Условия эксплуатации:
– температура окружающей среды,
о
С
– температура транспортирования и
хранения,
о
С
Средний срок службы, лет, не менее
Средняя наработка на отказ не менее, ч, не
менее
от –50 до +45 (У3 по ГОСТ 15150-69)
20
175200
Знак утверждения типа
наносится на паспорт типографским способом.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
Наименование
Трансформатор напряжения
Паспорт
Обозначение
TTV
-
Количество
1 шт.
1 экз.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам напряжения
TTV
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия
Лист № 8
Всего листов 8
ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений
коэффициентамасштабногопреобразованияиуглафазовогосдвигаэлектрического
напряжения переменного тока промышленной частоты в диапазоне от 0,1/√3 до 750/√3 кВ
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
ГОСТIEC61869-3-2012.Межгосударственныйстандарт.Трансформаторы
измерительные. Часть 3. Дополнительные требования к индуктивным трансформаторам
напряжения
Техническая документация FRER s.r.l., Италия
