ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система газоаналитическая комплексная МЕХА 7400Н

Назначение средства измерений

Система газоаналитическая комплексная МЕХА 7400Н (далее по тексту – система) пред-

назначена для автоматического непрерывного измерения объемной доли диоксида углерода, окси-

да углерода, метана, углеводородов, оксида азота в отработавших газах транспортных средств.

Система предназначена для анализа проб отработавших газов транспортных средств с

двигателями внутреннего сгорания, работающими на различных видах топлива: бензины, дизель-

ные топлива, сжатый и сжиженный газы.

Описание средства измерений

Принцип действия системы основан на измерении объемной доли загрязняющих веществ

в отобранных пробах отработавших газов транспортных средств при помощи набора газоанализа-

торов, основанных на инфракрасном оптико-абсорбционном, пламенно-ионизационном, хемилю-

минесцентном и магнитопневматичском методах измерения.

Система состоит из следующих основных функциональных блоков: измерительный блок,

блок подачи газовых смесей, блоки отбора пробы, блок управления MCU.

Измерительный блок состоит из набора газоанализаторов, предназначенных для измере-

ния объемной доли загрязняющих веществ в анализируемых пробах газовых смесей и приведен-

ных в таблице 1. Конструктивно газоанализаторы монтируются в системной стойке и в стойках

OVN. Каждый из газоанализаторов имеет две линии отбора пробы.

лизаторакомпонент

Таблица 1 – Газоанализаторы, входящие в систему

Модель газоана-Определяемый

Диапазон измеренийМетод измерения

Для разбавленной (РП) пробы отработавших газов

1234

AIA-721A

Оксид углерода (СО)от 0 до 1000 млн

-1

включ.

инфракрасный оптико-

абсорбционный

(СО )абсорбционный

IA-

722

Диоксид углерода

от 0

до 3 % о

б.д

кл

ч.

инфракрасный оптико-

Оксид азота и сумма

CLA-750A

оксидов азота (NO,от 0 до 500 млн

-1

включ.хемилюминесцентный

)

пламенно-

FIA-725A

Углеводороды (СН

) от 0 до 1000 млн

-1

включ.

он

изац

онн

FIA-721HA

Метан (CH

) от 0 до 500 млн

-1

включ.

ио

иза

ионн

Лист № 2

Всего листов 7

Продолжение таблицы 1

Для неразбавленной (НРП) пробы отработавших газов

1234

AIA-721A

Оксид углерода (СО)от 0 до 5000 млн

-1

включ.

инфракрасный оптико-

абсорбционный

(СО )абсорбционный

Оксид углерода (СО)от 0 до 12 % об.д. включ.

инфракрасный оптико-

AIA-722

Диоксид углерода

от

до 20

% о

б.д

. вкл

юч

инфракрасный оптико-

MPA-720

Кислород (О

)от 0 до 25 % об.д. включ.магнитопневматичский

пламенно-

FIA-725A

Углеводороды (СН

)от 0 до 25000 млн

-1

включ.

он

иза

ионн

пламенно-

FIA-721НA

Trial (CH

)от 0 до 25000 млн

-1

включ.

он

иза

ионн

Оксид азота и сумма

CLA-720MA

оксидов азота (NO,от 0 до 5000 млн

-1

включ.хемилюминесцентный

)

_____________________________

Газоанализаторы монтируются в ненагреваемую стойку ANR, которая устанавливается в

системную стойку (одна стойка ANR вмещает до 10 газоанализаторов);

Газоанализаторы монтируются в стойке OVN-722A, обеспечивающий подогрев газоана-

лизаторов и газовых линий до температуры от 185 до 197 °С. Стойка OVN-722A имеет мобильное

исполнение.

Газоанализаторы монтируются в стойке OVN-727A, обеспечивающий подогрев газоана-

лизаторов и газовых линий до температуры от 185 до 197 °С. Стойка OVN-727A имеет мобильное

исполнение.

Блок подачи газовых смесей состоит из блока электромагнитных клапанов SVS, блока

подготовки пробы SHS для газоанализаторов без подогрева и соединительных газовых линий.

Блок подачи газовых смесей размещается в системной стойке и предназначен для подачи на вход

газоанализаторов:

- проб отработавших газов автомобилей (неразбавленная газовая смесь из выхлопной тру-

бы автомобиля или газовая смесь из выхлопной трубы автомобиля, предварительно разбавленная

чистым воздухом),

- проб газовых смесей, применяемых для проверки и корректировки показаний газоанали-

заторов (газовые смеси из баллонов под давлением или газовые смеси от генератора газовых сме-

сей).

Блок управления MCU (базовая конфигурация: РС, LCD, клавиатура, «мышь») размеща-

ется в системной стойке. Блок управления MCU предназначен для управления работой всех бло-

ков и составляющих систему, отображения результатов измерений на экране и хранения результа-

тов.

Кроме того, в системной стойке устанавливаются блок интерфейса IFC между блоком

управления MCU и газоанализаторами, контроллер источника электропитания для каждого блока

системной стойки.

Система обеспечивает выполнение следующих основных функций:

- автоматическая диагностика работоспособности всех блоков и составляющих системы;

- установление параметров измерительной задачи (выбор определяемых компонентов и

диапазонов измерений, периода времени выполнения измерений и т.д.);

- подача на вход газоанализаторов проб отработавших газов автомобилей или газовых сме-

сей, применяемых для проверки и корректировки показаний газоанализаторов;

- измерение объемной доли загрязняющих веществ в газовой смеси и отображение резуль-

татов измерений на экране;

- хранение результатов измерений в энергонезависимой памяти системы;

Лист № 3

Всего листов 7

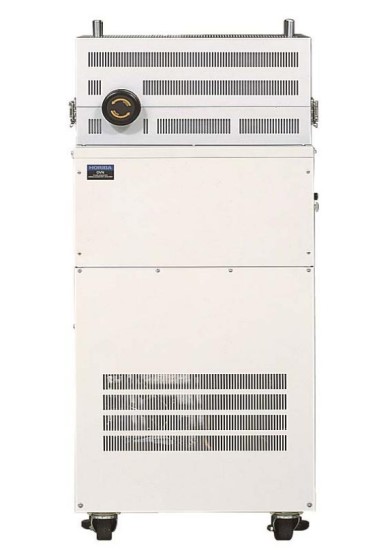

Рисунок – 2 Общий вид системы газо-

аналитической комплексной МЕХА

7400Н (стойки OVN-722А и OVN-

727А с газоанализаторами)

- передача результатов измерений на персональный компьютер через интерфейсы связи

Ethernet или RS-232.

Система выполнена в общепромышленном исполнении и должна размещаться в невзрыво-

опасных зонах.

Общий вид системы представлен на рисунках 1 – 2.

Идентификационная табличка представлена на рисунке 3

Пломбирование системы не предусмотрено.

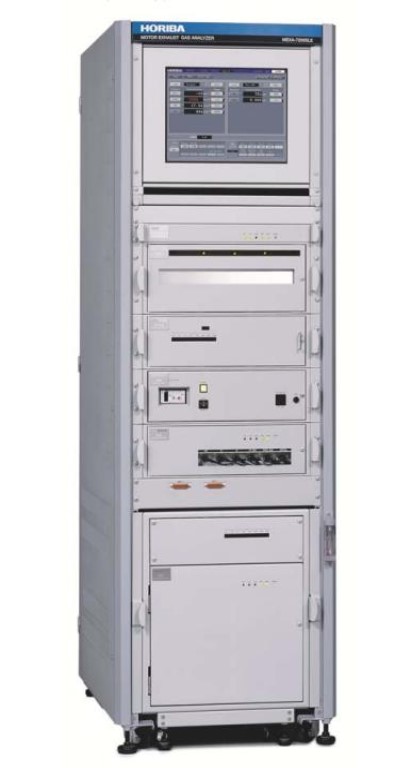

Рисунок 1 – Общий вид системы газоаналитической ком-

плексной МЕХА 7400Н (системная стойка с газоанализа-

торами, блоком управления MCU, блоком интерфейса

IFC, контроллером PCU, блоком электромагнитных кла-

панов SVS, блоком подготовки пробы SHS)

Лист № 4

Всего листов 7

Программное обеспечение

Система имеет встроенное программное обеспечение (ПО), разработанное изготовителем

специально для решения задач измерения объемной доли загрязняющих веществ в отработавших

газах транспортных средств.

Встроенное ПО установлено в блоке управления MCU и выполняет следующие основные

функции:

- управление работой всех блоков и составляющих системы;

- прием и обработку измерительной информации от первичных измерительных преобра-

зователей;

- диагностика аппаратной и программной частей системы;

- хранение результатов измерений;

- обмен данными с персональным компьютером через интерфейс связи Ethernet или RS-

232.

Встроенное ПО реализует следующие расчетные алгоритмы:

- построение градуировочной зависимости при корректировке показаний газоанализато-

ров;

- вычисление результатов измерений объемной доли загрязняющих веществ по данным от

первичных измерительных преобразователей.

Встроенное ПО состоит из двух частей: MEXA - для управления работой газоанализато-

ров, MCU - для управления всеми блоками системы, сбора, обработки и хранения информации.

Влияние встроенного ПО на метрологические характеристики системы учтено при их

нормировании. Уровень защиты программного обеспечения от непреднамеренных и преднаме-

ренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.

Таблица 2 – Идентификационные данные программного обеспечения

Идентификационные данныеЗначение

Идентификационное наименование ПО MEXA MCU

Номер версии (идентификационный номер) ПО не ниже 3.0 не ниже 3.2

Цифровой идентификатор ПО - -

Лист № 5

Всего листов 7

Метрологические и технические характеристики

Таблица 3 – Метрологические характеристики

газоанализа-

Определяемый

Модель

Диапазоны измерений

компонент

ра

объемной доли компонента

AIA-721А

от 0 до 1000 млн

от 0 до 5000 млн

-1

от 0 до 200 млн

-1

включ.

св. 200 до 1000 млн

-1

Оксид

-1

от 0 до 200 млн

-1

включ.

углерода (СО) св. 200 до 5000 млн

-1

AIA-722от 0 до 12 % об.д.

от 0 до 0,5 % об.д. включ.

св. 0,5 до 12 % об.д.

AIA-722

от 0 до 3 % об.д.

от 0 до 20 % об.д.

Оксид азота и

NO )

св. 80 до 500 млн

-1

св 800 до 500 млн

-1

FIA-725A

св. 40 до 500 млн

-1

FIА-721НA

от 0 до 0,5 % об.д. включ.

Диоксидсв. 0,5 до 3 % об.д.

углерода (СО

)от 0 до 0,5 % об.д. включ.

св. 0,5 до 20 % об.д.

ум

ов

CLA – 750Аот 0 до 500 млн

-1

от 0 до 80 млн

-1

включ.

азота (NO,

CLA-

720MA

5000

-1

от 0

до 800 млн

включ.

Углеводороды FIA-725A от 0 до 1000 млн

-1

от 0 до 1000 млн

-1

включ.

СН

от 0 до 25000 от 0 до 1000 млн

-1

включ

(по метану) млн

-1

св. 1000 до 25000 млн

-1

FIA-721HA от 0 до 500 млн

-1

от 0 до 40 млн

-1

включ.

Метан (CH

)

от 0 до 25000от 0 до 4000 млн

-1

включ.

млн

-1

св. 4000 до 25000 млн

-1

Кислород (О

)MPA-720от 0 до 25 % об.д.

от 0

1 %

об.д. вкл

ч.

св. 1 до 25 % об.д.

Пределы допускаемой

погрешности

абсолют- относи-

ной тельной

±8 млн

-1

-±4 %

±8 млн

-1

-±4 %

±0,015 % -

-±3 %

±0,020 % -

-±4 %

±0,020 % -

-±4 %

±4 млн

-1

-±5 %

±40 млн

-1

-±5%

±40млн

-1

±40 млн

-1

±4 %

±2 млн

-1

±5 %

±200 млн

-1

±5 %

±0,03 %

±3%

Значение

от 207 до 250

50±1

2,5

3,5

850×570

2000

540

450

1040

350

120

Таблица 4 – Основные технические характеристики

Наименование характеристики

Параметры электрического питания:

- напряжение переменного тока, В

- частота переменного тока, Гц

Потребляемая мощность, В



А, не более:

- системная стойка

- стойка OVN-722А и OVN-727А

Габаритные размеры (Д×Ш×В), мм, не более:

- системная стойка

- стойка OVN-722А и OVN-727А

Масса, кг, не более:

- системная стойка

- стойка OVN-с и OVN-727А

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность, %

- атмосферное давление, кПа

Средний срок службы, лет

Средняя наработка на отказ, ч

от +5 до +40

до 80

от 84,0 до 106,7

30000

Лист № 6

Всего листов 7

Знак утверждения типа

наносится на эксплуатационные документы типографским способом и на системную стойку си-

стемы газоаналитической MEXA-7400H в виде наклейки

Обозначение

Количество

Комплектность средства измерений

Таблица 5 – Комплектность средства измерений

Наименование

Система газоаналитическая комплексная МЕХА 7400Н

зав.№ S2000392994000010

- Системная стойка:

Стойка ANR

Газоанализатор AIA-721A

Газоанализатор AIA-722

Газоанализатор CLA-750A

Газоанализатор AIA-721A

Газоанализатор AIA-722

Газоанализатор MPA-720

Блок управления MCU

Блок интерфейса IFC

Контроллер электропитания PSU

Блок электромагнитных клапанов SVS

Блок подготовки пробы SHS

- Стойка OVN-722А:

Газоанализатор FIA-725A

Газоанализатор FIA-721HA

- Стойка OVN-727А:

Газоанализатор FIA-725A

Газоанализатор FIA-721НA

Газоанализатор CLA-720MA

Руководство по эксплуатации

Паспорт

Методика поверки

MJVXHUYA

-------------

YPVPWYVN

RCUDKS9X

---

ХРБА.413000.002РЭ

ХРБА.413000.002ПС

МП-203/08-2020

1 шт.

1 экз.

Сведения о методиках (методах) измерений

приведены в паспорте ХРБА.413000.002 ПС, раздел 2, п. 2.1

Нормативные и технические документы, устанавливающие требования к Системе газоана-

литической комплексной МЕХА 7400Н

Приказ Федерального агентства по техническому регулированию и метрологии от «14» де-

кабря 2018 г. № 2664. Государственная поверочная схема для средств измерений содержания ком-

понентов в газовых и газоконденсатных средах

Техническая документация изготовителя.
