Преобразователи давления измерительные Hitachi серии EDR-N8A, ГРСИ 81269-21
Номер госреестра:
81269-21
Наименование СИ:
Преобразователи давления измерительные Hitachi
Обозначение типа:
серии EDR-N8A
Производитель:
"Hitachi High-Tech Solutions Corporation", Япония
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
15.03.2026
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «15» марта 2021 г. №319
Лист № 1
Регистрационный № 81269-21Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи давления измерительные Hitachi серии EDR-N8A
Назначение средства измерений
Преобразователи давления измерительные Hitachi серии EDR-N8A (далее -
преобразователи) предназначены для преобразования значений абсолютного давления в
унифицированный электрический выходной сигнал постоянного тока.
Описание средства измерений
ВпреобразователяхдавленияизмерительныхHitachiсерииEDR-N8А
реализован тензорезистивный принцип измерений, который основан на действии моста
Уитстона: четыре тензорезистора нанесены на измерительную мембрану, упругая
деформация которой приводит к изменению сопротивлений тензорезисторов и, как
следствие, к разбалансу моста. Разбаланс мостовой схемы преобразуется электронной
схемой в унифицированный аналоговый или цифровой выходной сигнал.
Защитаотнесанкционированноговмешательстваобеспечиваетсяпутем
наклеивания знака поверки предотвращающей вскрытие корпуса преобразователя.
Общий вид преобразователя представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места
нанесения знака поверки представлены на рисунке 2.

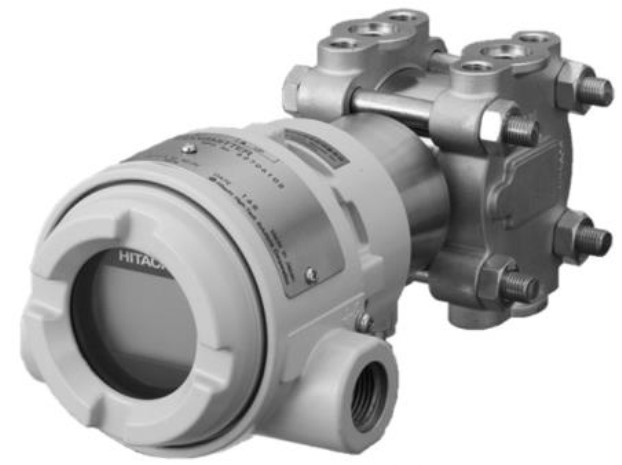

Рис.1 Общий вид преобразователей давления измерительных Hitachi серии EDR-N8A,
зав.№№ 1172471, 1172472, 1172473
Лист № 2
Всего листов 4

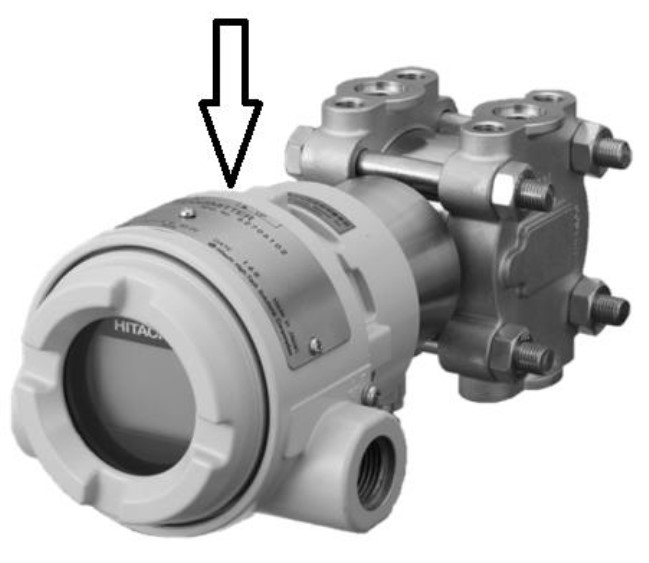

Рисунок 2 Схема пломбировки от несанкционированного доступа и обозначение места
нанесения знака поверки на преобразователи давления измерительные Hitachi серии
EDR-N8A, зав.№№ 1172471, 1172472, 1172473
Программное обеспечение
Отсутствует.
±0,2
±0,12
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики преобразователей
Наименование характеристикиЗначение
Диапазон измерений абсолютного давления, кПа
- Hitachi EDR-N8А, зав.№№ 1172471, 1172472от 0 до 20
- Hitachi EDR-N8А, зав.№ 1172473 от 0 до 6,67
Пределы допускаемой основной приведенной погрешности
измерений абсолютного давления, %
Пределы допускаемой дополнительной приведенной
погрешности от изменения температуры окружающей среды в
рабочем диапазоне температур, на каждые 10 °С, в процентах
от верхнего предела измерений, %/10 °С
Величина унифицированного токового выходного сигнала, мАот 4 до 20
- Нормирующим значением для приведенной погрешности является верхний предел
диапазона измерений.
- Нормальные значения температуры от +20 °С до +23 °С.
Лист № 3
Всего листов 4
Таблица 2 – Основные технические характеристики преобразователей
Наименование характеристикиЗначение
Тип рабочей измеряемой средыгаз / жидкость
Электрическое питание преобразователей:
- от источника питания постоянного тока напряжением, Вот 11,4 до 42,0
Потребляемая мощность:
- при питании от источника постоянного тока, В·А, не более10
Габаритные размеры (длина х ширина х диаметр), мм, не более 230 × 124 × 94
Масса, кг, не более 4
Условия эксплуатации:
- температура окружающего воздуха, °Сот -40 до +85
- относительная влажность при температуре + 30 °С, % от 5 до 100
- атмосферное давление, кПаот 84 до 106,7
Средний срок эксплуатации, лет, не менее 10
Знак утверждения типа
наносится на титульные листы паспорта и руководства по эксплуатации типографским
способом.
Преобразователи давления
измерительные Hitachi серии
EDR-N8А
Комплектность средства измерений
Таблица 3 – Комплектность
НаименованиеОбозначение
Количество
EDR-N8А-200-H-FT-C (0-20 kPa abs)-
XC-M-BR2-RPN7G100N8B**PT-2
460**, зав.№№ 1172471, 1172472
EDR-N8А-200-H-FT-C (0-6,67 kPa
abs)-XC-M-BR2-RPN7G100N8B**PT-1
470**, зав.№ 1172473
-1
Преобразователи давления
измерительные Hitachi серии
EDR- N8А. Руководство по
эксплуатации.
Преобразователи давления
измерительные Hitachi серии
EDR- N8А. Паспорт.
-3
Сведения о методиках (методах) измерений
сведения отсутствуют.
Нормативныеитехническиедокументы,устанавливающиетребованияк
преобразователям давления измерительным
Hitachi
серии EDR-N8А
ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с
электрическими аналоговыми выходными сигналами ГСП. Общие технические условия»
Техническая документация фирмы «Hitachi High-Tech Solutions Corporation»,
Япония.
Лист № 4
Всего листов 4
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
