Система измерений количества и показателей качества нефти № 656 на ЦПС Юг Новопортовского НГКМ ООО "Газпромнефть-Ямал" -, ГРСИ 81257-21
Номер госреестра:
81257-21
Наименование СИ:
Система измерений количества и показателей качества нефти № 656 на ЦПС Юг Новопортовского НГКМ ООО "Газпромнефть-Ямал"
Обозначение типа:
-
Производитель:
Общество с ограниченной ответственностью "ИМС Индастриз" (ООО "ИМС Индастриз"), г. Видное, Московская обл.
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
656
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
о
т
«15»
мар
т
а
2021
г
.
№
319
Лист № 1
Регистрационный № 81257-21Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система измерений количества и показателей качества нефти № 656 на ЦПС Юг
Новопортовского НГКМ ООО «Газпромнефть-Ямал»
№ 656 на ЦПС Юг
предназначена для
Назначение средства измерений
Система измерений количества и показателей качества нефти
Новопортовского НГКМ ООО «Газпромнефть-Ямал» (далее – СИКН)
измерения массы нефти.
Описание средства измерений
Принцип действия СИКН основан на прямом методе динамических измерений с
помощьюпреобразователеймассовогорасходажидкости.Выходныесигналы
преобразователей расхода, давления, температуры, плотности, объемной доли воды в нефти по
линиям связи поступают в систему обработки информации, которая принимает информацию и
производит вычисление массы и показателей качества нефти по реализованному в ней
алгоритму.
Конструктивно СИКН представляет собой единичный экземпляр измерительной
системы, спроектированной и смонтированной для конкретного объекта из компонентов
серийного производства. В состав СИКН входит:
1) Блок измерительных линий (БИЛ), состоящий из пяти измерительных линий
(четырех рабочих и одной контрольно-резервной).
2) Блок измерений показателей качества нефти (БИК), предназначенный для измерения
показателей качества нефти.
3) Система trial и обработки информации (СОИ), предназначенная для сбора и
обработки информации, поступающей от измерительных преобразователей, а также для
вычислений, индикации и регистрации результатов измерений.
4) Блок трубопоршневой поверочной установки (ТПУ), предназначенный для
проведения поверки и контроля метрологических характеристик преобразователей массового
расхода.
В составе СИКН функционально выделены измерительные каналы (ИК) массового
расхода, определение метрологических характеристик которых осуществляется комплектным
методом при поверке СИКН.
Лист № 2
Всего листов 5
Таблица 1 – Состав СИКН
Наименование и тип средства измеренийРегистрационный номер в
Федеральном
информационном фонде по
обеспечению единства
измерений
Блок измерительных линий
Счетчик-расходомер массовый Miсro Motion мод. CMF 40045115-10
Преобразователи измерительные Rosemount 64456381-14
Термопреобразователи сопротивления платиновые серии 6522257-11
Преобразователи давления измерительные 305114061-15
Блок измерений показателей качества нефти
Влагомер нефти поточный УДВН-1пм 14557-10
14557-15
Преобразователь плотности жидкости измерительный52638-13
модели 7835
Расходомер-счетчик ультразвуковой OPTISONIC 340057762-14
Преобразователи измерительные Rosemount 64456381-14
Термопреобразователи сопротивления платиновые серии 6522257-11
Преобразователи давления измерительные 305114061-15
Система сбора и обработки информации
Комплексы измерительно-вычислительные ОКТОПУС-Л43239-15
(OCTOPUS-L)
Блок трубопоршневой поверочной установки
Установка поверочная трубопоршневая ТПУ67156-17
ИНКОМСИСТЕМ
Датчики температуры ТСПТ57176-14
Датчики давления Метран-15032854-13
Комплекс измерительно-вычислительный расхода и52866-13
количества жидкостей и газов АБАК+
В состав СИКН входят показывающие средства измерений давления и температуры
нефти утвержденных типов.
СИКН обеспечивает выполнение следующих функций:
автоматическое измерение массы «брутто» нефти;
автоматизированное вычисление массы «нетто» нефти и массовой доли воды;
автоматическое измерение технологических параметров (температуры и давления);
автоматическое измерение показателей качества нефти (плотности и объемной доли
воды в нефти);
отображение (индикацию), регистрацию и архивирование результатов измерений;
поверку преобразователеймассовогорасходана местеэксплуатациибез
прекращения учётных операций;
контроль метрологических характеристик преобразователей массового расхода,
преобразователя плотности и поточного влагомера на месте эксплуатации без прекращения
ТКО;
отбор объединённой пробы нефти по ГОСТ 2517-2012;
получения 2- часовых, сменных, суточных и месячных отчётов, актов приёма-сдачи
нефти, паспортов качества и журналов регистрации показаний средств измерений с выводом
данных на дисплей и на печатающее устройство;
дистанционное управление запорной арматурой;
контроль герметичности запорной арматуры, влияющей на результат измерений по
СИКН.
Лист № 3
Всего листов 5

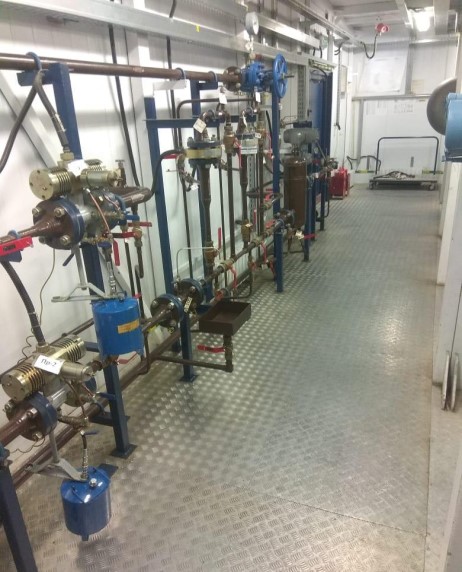

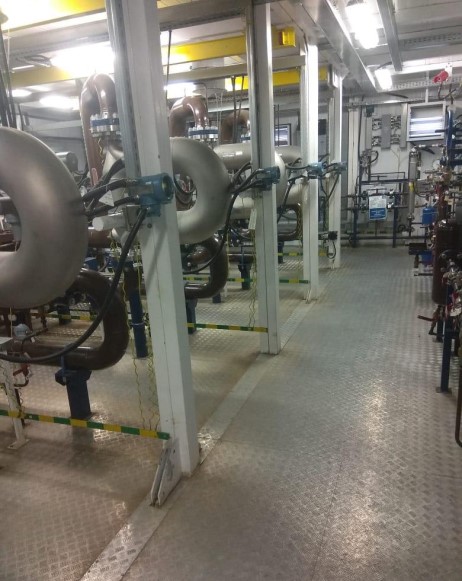

Общий вид СИКН представлен на рисунке 1.
Рисунок 1 – Общий вид СИКН
Пломбирование средств измерений, находящихся в составе системы измерений
количества и показателей качества нефти № 656 на ЦПС Юг Новопортовского НГКМ
ООО «Газпромнефть-Ямал» осуществляется согласно требований в их описания типа. В случае
отсутствия таких требований в описании типа пломбирование проводится согласно
МИ 3002-2006.
Программное обеспечение
Программное обеспечение (ПО) системы обеспечивает реализацию функций системы.
ПО системы реализовано в ИВК и компьютере АРМ оператора системы с ПО «Rate
АРМ оператора УУН».
Защита ПО системы от непреднамеренных и преднамеренных изменений и
обеспечение его соответствия утвержденному типу осуществляется путем идентификации и
защиты от несанкционированного доступа.
Идентификация ПО системы осуществляется путем отображения на мониторе ИВК и
АРМ оператора системы структуры идентификационных данных. Идентификационные данные
ПО системы указаны в таблице 2.
ПО системы защищено от несанкционированного доступа, изменения алгоритмов и
установленных параметров путем ввода логина и пароля, ведения журнала событий,
доступного только для чтения. Доступ к ПО системы для пользователя закрыт. При изменении
установленных параметров (исходных данных) в ПО системы обеспечивается подтверждение
изменений, проверка изменений на соответствие требованиям реализованных алгоритмов, при
этом сообщения о событиях (изменениях) записываются в журнал событий, доступный только
для чтения. Данные, содержащие результаты измерений, защищены от любых искажений
путем кодирования.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Лист № 4
Всего листов 5
Таблица 2 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
АРМ «Rate АРМ
оператора УУН»
(основной и резервный)
RateCalc
2.3.1.1
B6D270DB
«OCTOPUS-L»
(основной и
резервный)
Formula.o
6.10
24821CE6
Метрологические и технические характеристики
Таблица 3 – Состав и основные метрологические характеристики измерительных каналов
Состав ИК
Диапазон
измерений,
т/ч
Пределы
допускаемой
относительной
погрешности,
%
Примечание – пределы допускаемой относительной погрешности нормированы при
использовании измерительной линии в качестве рабочей.
Номер Наимено-Коли-
ИКвание ИК чество
ИК
ПервичныеВторичная часть
измерительные
преобразователи
1-5ИК
массового
расхода
нефти
5Счетчики-
расходомеры
массовые
Micro Motion
мод. CMF 400
Комплексыот 35 до±0,25
измерительно- 1248
вычислительные
ОКТОПУС-Л
(OCTOPUS-L)
Таблица 4 – Метрологические характеристики
Наименование характеристики
Диапазон массового расхода, т/ч (м
3
/ч)
Значение
от 35 до 1248
(от 41 до 1500)
Пределы допускаемой относительной погрешности:
– массы брутто нефти, %
– массы нетто нефти, %
±0,25
±0,35
Таблица 5 – Основные технические характеристики
Наименование характеристики
Количество измерительных линий
Значение
5 (4 рабочих,
1 контрольно-резервная)
нефть по ГОСТ Р 51858-2002
от +30 до +50
от 0,2 до 6,3
от 850,1 до 870,0
0,5
0,05
100
66,7
не допускается
непрерывный
периодический
Измеряемая среда
Характеристики измеряемой среды:
– температура, °С
– давление, МПа
– плотность при температуре +20 °С, кг/м
3
– массовая доля воды в нефти, %, не более
– массовая доля механических примесей, %, не более
– массовая концентрация хлористых солей, мг/дм
3
, не более
– давление насыщенных паров, кПа, не более
– содержание свободного газа
Режим работы
Режим работы ТПУ
Температура окружающего воздуха, °С:
– для первичных измерительных преобразователей
– для ИВК и АРМ оператора
от +20 до +35
от +20 до +30
Знак утверждения типа
наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.
Лист № 5
Всего листов 5
Комплектность средства измерений
Комплектность СИКН представлена в таблице
6
.
Таблица 6 – Комплектность средства измерений
Наименование
Обозначение Коли-
чество
1 экз.
1 экз.
Система измерений количества и показателей качества нефти
(СИКН)№ 656наЦПС ЮгНовопортовского НГКМ
ООО «Газпромнефть-Ямал»
Инструкция по эксплуатации системы измерений количества и
показателей качества нефти № 656 на ЦПС Юг
Новопортовского НГКМ ООО «Газпромнефть-Ямал»
ГСИ. Система измерений количества и показателей качества
нефти№ 656наЦПС ЮгНовопортовского НГКМ
ООО «Газпромнефть-Ямал». Методика поверки
ВЯ.10.1703075.00 МП 1 экз.
Сведения о методиках (методах) измерений
приведены в документе «Масса нефти. Методика измерений системой измерений количества и
показателей качества нефти СИКН 656 ЦПС Юг ООО «Газпромнефть-Ямал», свидетельство об
аттестации методики измерений № 1546/01.00248-2014/2020 от 12 ноября 2020 г.
Нормативныедокументы,устанавливающиетребованияксистемеизмерений
количества и показателейкачестванефти(СИКН) № 656на ЦПС Юг
Новопортовского НГКМ ООО «Газпромнефть-Ямал»
Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема
жидкости и вместимости при статических измерениях, массового и объемного расходов
жидкости».
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 30879-05 | Система информационно-измерительная автоматизированная коммерческого учета электрической энергии ОАО "Тверской экскаватор" | Нет данных | ЗАО "РегионЭнергоСервис", г.Москва | 4 года | Перейти |
| 72432-18 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "Кондитерский концерн Черногорский" | Нет данных | АО "Новосибирскэнергосбыт", г.Новосибирск | 4 года | Перейти |
| 67830-17 | Система измерительная объема и массы фузельной воды в ХЗК из емкости Е-831 поз. 10424А ЗБ ОАО "ТАИФ-НК" | Нет данных | ОАО "ТАИФ-НК", г.Нижнекамск | 2 года | Перейти |
| 66532-17 | Система обмена технологической информацией с автоматизированной системой системного оператора Краснодарской ТЭЦ ООО "ЛУКОЙЛ-Кубаньэнерго" | Нет данных | ООО "Энергометрология", г.Москва | 4 года | Перейти |
| 46859-11 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ОАО "Уральский завод Транспортного Машиностроения" | Нет данных | ООО "Фирма "Альбион", г.Челябинск | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
