Счетчики-расходомеры электромагнитные АТ-Р, ГРСИ 81249-21
Номер госреестра:
81249-21
Наименование СИ:
Счетчики-расходомеры электромагнитные
Обозначение типа:
АТ-Р
Производитель:
Общество с ограниченной ответственностью "Альтернативные Энергетические Технологии" (ООО "АЭТ"), г. Москва
Межповерочный интервал:
2 года - для модификаций АТ-Р-П, АТ-Р-П-И класса точности А, 4 года - для модификаций АТ-Р-П, АТ-Р-П-И класса точности В, 5 лет - для модификаций АТ-Р-Т, АТ-Р-Т-И
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
15.03.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «15» марта 2021 г. №319
Лист № 1
Регистрационный № 81249-21Всего листов 16
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики-расходомеры электромагнитные АТ-Р
Назначение средства измерений
Счетчики-расходомеры электромагнитные АТ-Р (далее
АТ-Р) предназначены для из-
мерений объемного и массового расхода, объема, массы и параметров электропроводящих
жидкостей, движущихся в трубопроводах в обоих направлениях
прямом и обратном (ре-
версном) и занимающих полностью измерительные сечения.
Описание средства измерений
Принцип работы АТ-Р состоит в измерениях в привязке к текущему времени значений
объемного расхода, давления и (или) температуры жидкостей, имеющих удельную электриче-
скую проводимость от 10
-3
до 10 См/м, в измерительных трубопроводах (далее – ИТ) с после-
дующим вычислением значений объема, плотности, массового расхода и массы.
Принцип действия штатных для АТ-Р первичных преобразователей (датчиков) расхода
электромагнитных (далее – ППР) состоит в измерении средней скорости жидкости на основе
явления электромагнитной индукции, заключающегося в том, что при прохождении электро-
проводящей жидкости через магнитное поле, в ней, как в движущемся проводнике, наводится
электродвижущая сила (ЭДС), которая пропорциональна средней скорости потока жидкости в
измерительном сечении ИТ (т.е. объемному расходу). При этом ЭДС инвариантна к плотно-
сти, вязкости, электрической проводимости (в рабочем диапазоне) измеряемой жидкости, а
также режиму ее течения: ламинарному или турбулентному.
Таблица 1
Средства измерений утвержденных типов, применяемые в составе АТ-Р
(в скобках указаны их регистрационные номера в федеральном информационном фонде по
обеспечению единства измерений)
ПОИТП и ПД
Омега - Р (23463-07) ТПТ-1, ТПТ-19 (46155-10)
ПРЭМ (76327-19) ТСП-Н (38959-12)
ТЭМ (24357-08)ТС-Б (61801-15)
ВСХ, ВСХд, ВСГ, ВСГд, ВСТ
ТС-Б (72995-18)
M
ТСП (65539-16)
АС-001 (22354-08)ИД (26818-15)
UFM005-2 (36941-08)ИД-5 (68099-17)
СВМ (22484-13)
РМ-5-Т-И (20699-11)
АТ-Р штатно состоят из ППР и измерительно-вычислительных преобразователей (далее
– ИВП), В ИВП осуществляется выполнение измерительных преобразований, формирование
архивов измерительной и служебной информации и их хранение в энергонезависимой памяти,
Лист № 2
Всего листов 16
отдаются управляющие команды. ИВП выпускаются в трех аппаратно-программных версиях
(далее – АПВ), обозначаемых как: АПВ1 (базовая), а также АПВ2 и АПВ3.
К ИВП с АВП1 подключаются панели доступа и управления (далее – АТ-ДУ), и по за-
казу датчики давления (далее – ПД) и (или) температуры (далее – ТП), типы которых указаны
в таблице 1 и которые монтируются на один ИТ с ППР. Корпус ИВП с АПВ1 соответствует
требованиям защиты от воздействий окружающей среды по коду IP 65 по ГОСТ 14254-2015.
К ИВП с АПВ2 по заказу дополнительно (по сравнению с АПВ1) подключаются преоб-
разователи объема с импульсным выходным сигналом (далее – ПОИ), типы которых указаны в
таблице 1. ПОИ штатно монтируются на ИТ2 иной, чем ИТ для ППР. Монтаж ППР и ПОИ на
один ИТ выполняется по заказу и допустим только при отсутствии их значимого взаимного
влияния на результаты измерений. Корпус ИВП с АПВ2 соответствует требованиям защиты
от воздействий окружающей среды по коду IP 68 по ГОСТ 14254-2015.
ИВП с АПВ3 дополнительно (по сравнению с АПВ1) обеспечивают:
- интегрирование объемного расхода по времени и при накоплении заданного значения
объема измеряемой жидкости (указанного в зависимости от номинального диаметра ППР в
таблицах 12, 13) выдачу электрических импульсов;
- преобразование измеренных значений объемного расхода в стандартные выходные
электрические сигналы (ток, напряжение, частота);
- наличие релейного выхода (далее – РВ), на который подается сигнал о прохождении
через ППР значения объема жидкости, заданного пользователем;
- наличие корпуса соответствующего требованиям защиты от воздействий окружающей
среды по коду IP 68 по ГОСТ 14254-2015.
В АТ-Р сигналы первичной измерительной информации с ППР, а также с ТП и ПД по-
ступают в ИВП, где они фильтруются от помех, измеряются, преобразуются в помехоустой-
чивый цифровой код. Далее по этим сигналам измерительной информации, а также по посту-
пившим с ПОИ в ИВП (только с АПВ2) импульсным выходным сигналам, с помощью про-
граммного обеспечения определяются для измеряемой жидкости в ИТ значения: температуры,
давления, плотности (для воды с использованием ГСССД МР 147-2008), объемного и массово-
го расхода, затем объема и массы за отчетный период. В ИВП завершается выполнение изме-
рительных преобразований. Из ИВП измерительная и иная информация передается штатно по
интерфейсу RS-485 на индикацию, архивирование и дальнейшее использование, в том числе, в
измерительных системах более высокого уровня (вида ИС-2 по ГОСТ Р 8.596-2002), а при ре-
ализации ИВП с АПВ3 дополнительно и на управляющие устройства систем автоматического
регулирования.
АТ-ДУ обеспечивают: индикацию информации, поступающей из ИВП, дистанционное
управление АТ-Р (в том числе при их работе в составе локальных сетей), сбор от АТ-Р и хра-
нение в энергонезависимой памяти вспомогательных архивных данных. АТ-ДУ обеспечивают
также взаимодействие (доступ или коммуникацию) внешних устройств и систем с АТ-Р через
интерфейсы RS-485, USB и опционально через Wi-Fi или Bluetooth. АТ-ДУ по заказу могут
применяться в качестве удаленного пульта доступа и управления средствами измерений и
другими внешними устройствами в составе измерительных систем, в том числе вида ИС-2 по
ГОСТ Р 8.596-2002. АТ-ДУ соединяются с ИВП линиями связи, а с внешними устройствами
также и с помощь беспроводных технологий.
АТ-Р имеют четыре модификации: АТ-Р-Т, АТ-Р-Т-И, АТ-Р-П, и АТ-Р-П-И.
АТ-Р-Т является базовой модификацией АТ-Р и применяется в качестве рабочих
средств измерений для промышленных жидкостей. АТ-Р-Т выпускаются по заказу в виде двух
моделей. Каждый экземпляр первой модели штатно состоит из ППР, ИВП и АТ-ДУ и предна-
значается, для применения, как правило, в качестве самостоятельного средства измерений.
Каждый экземпляр АТ-Р-Т второй модели штатно не содержит в своем составе АТ-ДУ (только
по заказу) и предназначается для применения в составе других измерительных систем (вида
ИС-1 и ИС-2 по ГОСТ Р 8.596-2002) и (или) в группе, где допускается применение одного АТ-
ДУ для обслуживания до 14 экземпляров АТ-Р-Т.
Лист № 3
Всего листов 16
Модификация АТ-Р-П предназначена для пищевой промышленности и удовлетворяет
ее требованиям по диапазонам измеряемых параметров пищевых продуктов. У каждого эк-
земпляра АТ-Р-П на ИВП штатно имеются дисплей индикации и клавиатура ввода-вывода. По
заказу дисплей и клавиатура могут отсутствовать (с применением АТ-ДУ, или без такового).
Модификации АТ-Р-Т-И и АТ-Р-П-И предназначены для применения в качестве преоб-
разователей объема соответственно технических и пищевых жидкостей. В АТ-Р-Т-И и
АТ-Р-П-И используются специализированные измерительно-вычислительные преобразовате-
ли ИВП-И (далее – ИВП-И), которые осуществляют только интегрирование измеряемого объ-
емного расхода жидкости и формирование выходных импульсов, каждый из которых соответ-
ствует установленному значению объема (таблицы 12 и 13). Модификация АТ-Р-Т-И имеет
две модели: у первой модели ИВП-И выполнен на основе ИВП с АПВ1, у второй модели
ИВП-И выполнен на основе ИВП с АПВ2 (что позволяет по заказу обеспечить требования за-
щиты от воздействий окружающей среды по коду IP 68 по ГОСТ 14254-2015). Модификация
АТ-Р-П-И имеет ИВП-И выполненный только на основе ИВП с АПВ1. Модификации
АТ-Р-Т-И и АТ-Р-П-И предназначены для применения в составе других измерительных си-
стем по ГОСТ Р 8.596-2002: вида ИС-1 (теплосчетчики и т.п.) и ИС-2 (автоматизированные
системы коммерческого учета энергоресурсов или пищевых продуктов), и т.п.
Проточная часть ППР соответствует: у модификаций АТ-Р-П и АТ-Р-П-И - всем требу-
емым санитарным правилам и нормам; у модификаций АТ-Р-Т и АТ-Р-Т-И - санитарным пра-
вилам и нормам, касающимся воды в системах горячего и холодного водоснабжения.
Все модификации АТ-Р выпускаются в двух конструктивных исполнениях:
- моноблочное исполнение (исполнение 1), выпускается штатно, где ППР и ИВП (ИПВ-
И) выполняются как единое целое и соединяются между собой линиями связи;
- раздельное исполнение (исполнение 2), выпускается по заказу, где ИВП (ИВП-И) от-
делены от ППР и соединяются с ними сигнальными кабелями длиной до 10 м.
Общий вид модификаций АТ-Р-Т, АТ-Р-Т-И, АТ-Р-П, АТ-Р-П-И и АТ-ДУ с указанием
мест нанесения знака утверждения типа приведен на рисунке 1.
Модификация АТ-Р-Т, имеющая ИВП с АПВ1 и ИВП с АПВ2 и модификация АТ-Р-П,
имеющая ИВП с АПВ1 по заказу дополняются автономными внешними блоками: адаптерами
стандартных выходных электрических сигналов АТЧВ (далее – АТЧВ), преобразующих изме-
ренные значений объемного расхода в стандартные выходные электрические сигналы (ток,
напряжение, частота) и (или) адаптерами релейного выхода (далее – АРВ), которые подают
сигнал о прохождении через ППР значения объема жидкости, заданного пользователем.
Общий вид средств измерений утвержденных типов, указанных в таблице 1, приведен в
таблице 2.

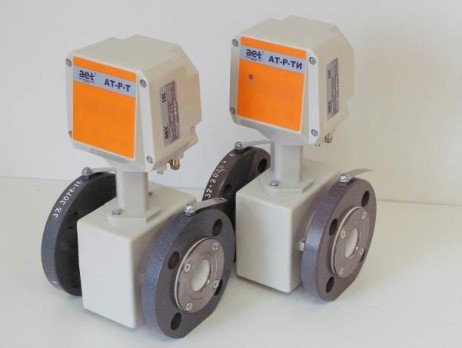

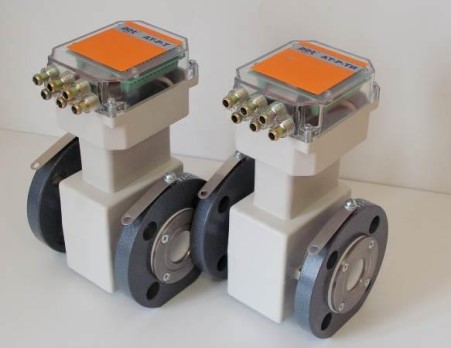

Общий вид модификаций АТ-Р-Т (ИВП с
АПВ1) и АТ-Р-Т-И (модель 1)
Общий вид модификаций АТ-Р-Т (ИВП с
АПВ2) и АТ-Р-Т-И (модель 2)
Места нанесения знака утверждения типа
Лист № 4
Всего листов 16
Рисунок 1 - Общий вид модификаций АТ-Р-Т, АТ-Р-Т-И, АТ-Р-П, АТ-Р-П-И и
АТ-ДУ.
Схемы пломбирования АТ-Р для предотвращения непреднамеренных и преднамерен-
ных вмешательств в программное обеспечение различаются в зависимости от реализованной
АПВ. Для ИВП с АПВ1 схема пломбирования модификаций АТ-Р-Т и АТ-Р-Т-И представлена
на рисунке 2. Для ИВП с АПВ2 схема пломбирования модификаций АТ-Р-Т и АТ-Р-Т-И пред-
ставлена на рисунке 3. Схема пломбирования АТ-Р-П представлена на рисунке 4. Схема
пломбирования АТ-Р-П-И представлена на рисунке 5. Для ИВП с АПВ3 схемы пломбирова-
ния представлены: для модификации АТ-Р-П на рисунке 6, для АТ-Р-Т — на рисунке 7.
Нанесение знака поверки на средство измерений не предусмотрено.
Места нанесения знака утверждения типа

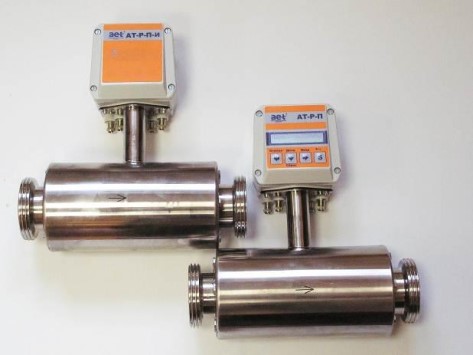

Общий вид модификаций АТ-Р-П
(ИВП с АПВ1) и АТ-Р-П-И

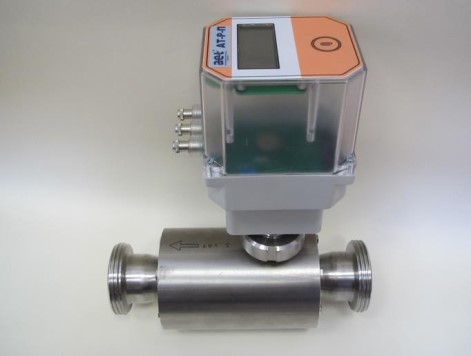

Общий вид модификации АТ-Р-П
(ИВП с АПВ3)

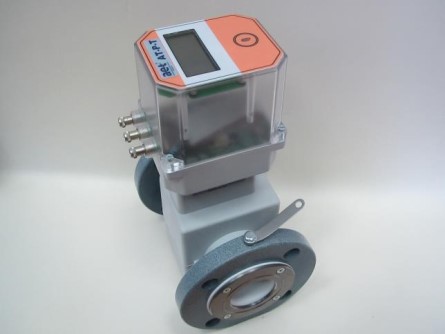

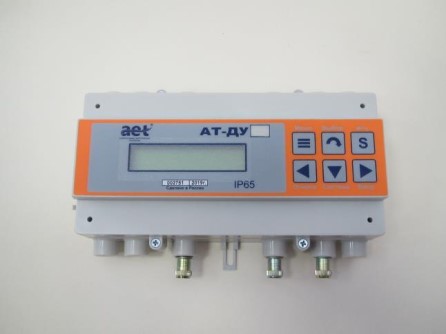

Общий вид АТ-ДУОбщий вид модификации АТ-Р-Т (ИВП с
АПВ3)
Места нанесения знака утверждения типа
Лист № 5
Всего листов 16
Таблица 2
ПОИ (для воды: горячей и холодной)
Омега-Р (23463-07)ПРЭМ (76327-19)ТЭМ (24357-08)
ВСХ, ВСХд, ВСГ,
ВСГд, ВСТ (51794-12)
M (48242-11)
AC-001 (22354-08)
UFM005-2 (36941-08)
СВМ (22484-13)
РМ-5-Т-И (20699-11)
ТПТ-1 (46155-10)
ТП из платины
ТС-Б (61801-15)
ТСП-Н (38959-12)
ТСП (65539-16)
ТС-Б (72995-18)
ИД (26818-15)
ПД
ИД-5 (68099-17)
Лист № 6
Всего листов 16

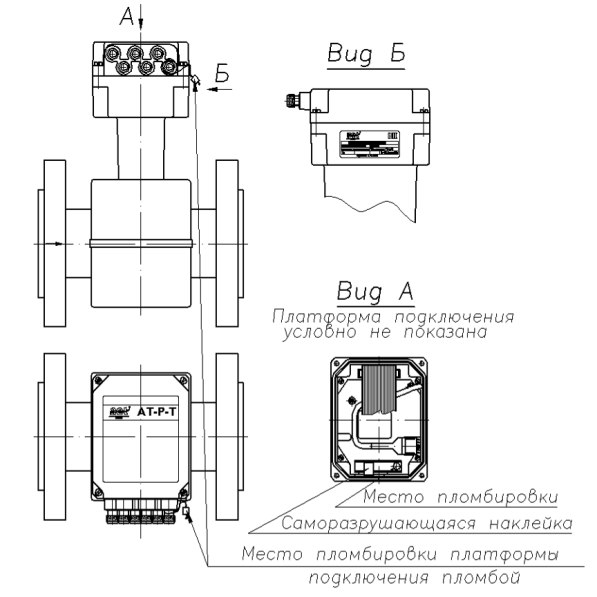

Рисунок 2 — Схема пломбирования при наличии ИВП с АПВ1 для
модификаций АТ-Р-Т, АТ-Р-Т-И

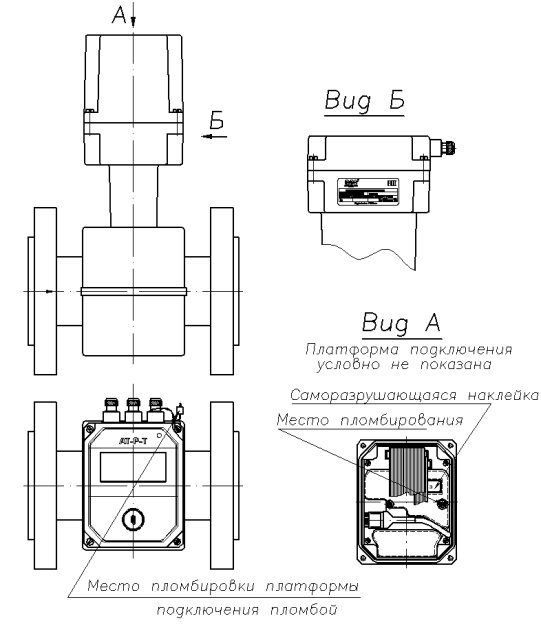

Рисунок 3 — Схема пломбирования при наличии ИВП с АПВ2 для
модификаций АТ-Р-Т, АТ-Р-Т-И
Лист № 7
Всего листов 16

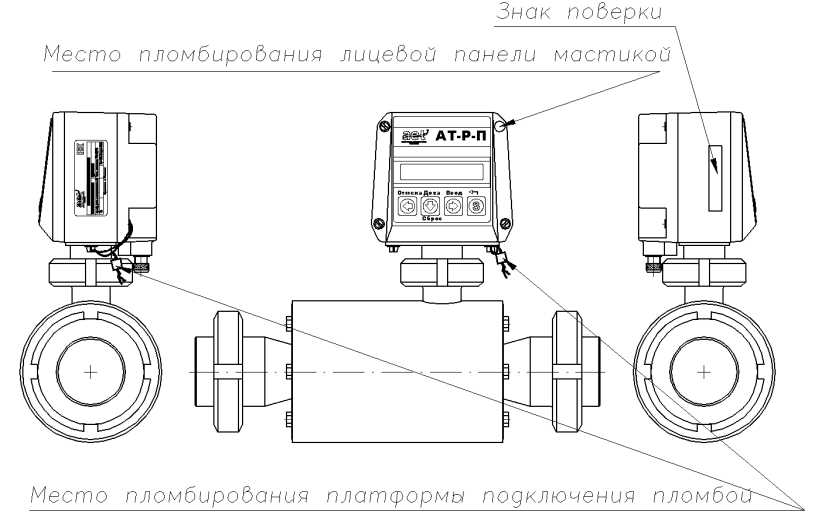

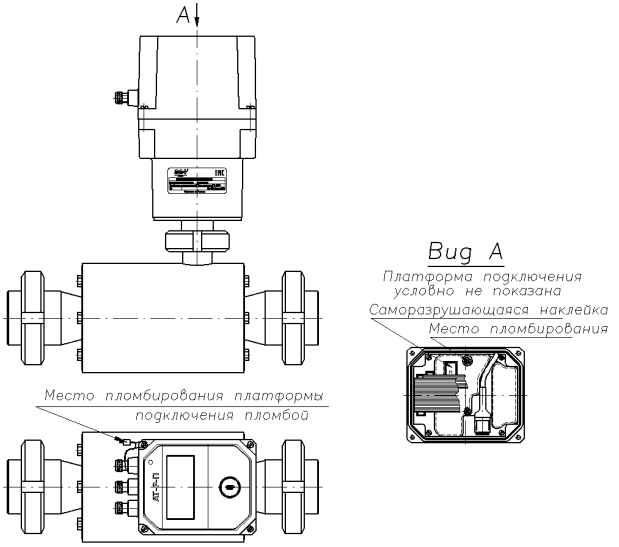

Рисунок 4— Схема пломбирования АТ-Р-П

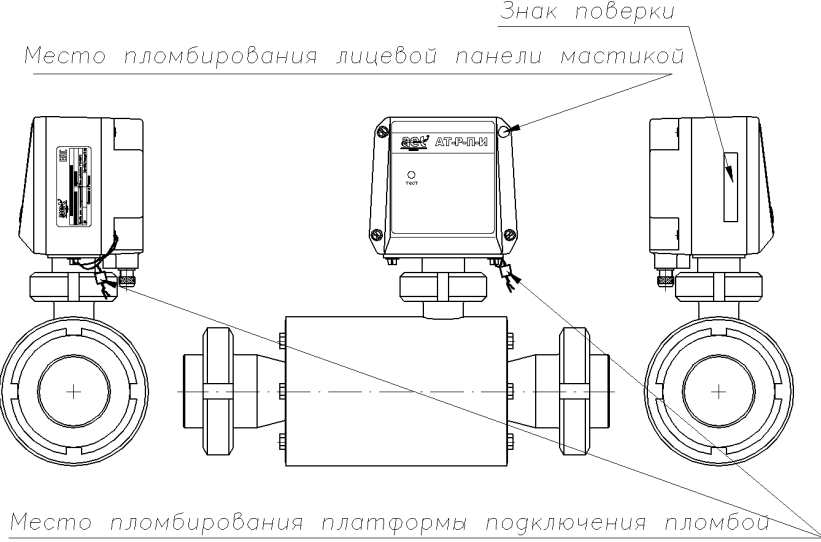

Рисунок 5 — Схема пломбирования АТ-Р-П-И
Лист № 8
Всего листов 16
Рисунок 6 — Схема пломбирования АТ-Р-П (для ИВП с АПВ3)
Рисунок 7 — Схема пломбирования АТ-Р-Т (для ИВП с АПВ3)
Лист № 9
Всего листов 16
АТ-Р представляют собой измерительные системы вида ИС-1 по ГОСТ Р 8.596-2002, в
каждой из которых, в зависимости от комплектации, функционально выделяются измеритель-
ные каналы (далее – каналы). Каналы: объемного расхода, объема, температуры, давления,
плотности, массового расхода и массы выделяются в привязке к ИТ, на которых установлены
датчики соответствующих величин. Для модификации АТ-Р-Т с АПВ2 по заказу выделяется
канал объема на основе ПОИ в привязке к ИТ2, или на одном ИТ может быть выполнено два
канала объема (на основе ППР и ПОИ). Каждый канал для удобства выполнения поверки мо-
жет также разделяться на элементы и поверяться поэлементно. Если измеряемой средой явля-
ется вода, то при использовании ТП и ПД утвержденных типов (таблица 1) в составе модифи-
каций АТ-Р-Т и АТ-Р-П значения пределов допускаемой относительной погрешности у кана-
лов: объемного расхода, объема, массового расхода и массы, одинаковы.
В состав АТ-Р в качестве вспомогательных компонентов по ГОСТ Р 8.596-2002 по зака-
зу включаются периферийные устройства из числа следующих:
- устройства переноса данных УПД-SD, обеспечивают копирование данных из памяти с
одного или нескольких АТ-Р и перенос этих данных в пункты обработки;
- коммуникаторы ИВП/ПК, обеспечивают передачу информации из ИВП в персональ-
ный компьютер.
Программное обеспечение
Программное обеспечение АТ-Р (далее – ПО АТ-Р) содержится в ИВП с АПВ1 (АПВ2,
АПВ3) и разделено на метрологически значимую и метрологически не значимую части. Мет-
рологически значимая часть ПО АТ-Р представлена в виде не изменяемой файловой системы,
жестко прошитой в ИВП с АПВ1 (АПВ2, АПВ3).
Уровень защиты ПО АТ-Р от непреднамеренных и преднамеренных изменений соот-
ветствует уровню защиты «высокий» по Р 50.2.077-2014. Конструкция АТ-Р исключает воз-
можность несанкционированного влияния на измерительную информацию.
Идентификационные данные ПО АТ-Р для ИВП с АПВ1 (АПВ2, АПВ,3) модификаций
АТ-Р указаны в таблицах 3 - 10.
0xF218FEED
Таблица 3 — Идентификационные данные ПО АТ-Р для ИВП с АПВ1 (модификация АТ-Р-Т)
Идентификационные данные (признаки)Значение
Идентификационное наименованиеАТ-Р-Т АПВ1
Номер версии (идентификационный номер)не ниже 01.06.XX*
Цифровой идентификатор (контрольная сумма)
метрологически значимой части
Алгоритм вычисления цифрового идентифика-CRC32
тора
__________
*где XХ = 00 ...99
0xAD16D351
Таблица 4 — Идентификационные данные ПО АТ-Р для ИВП с АПВ2 (модификация АТ-Р-Т)
Идентификационные данные (признаки)Значение
Идентификационное наименованиеАТ-Р-Т АПВ2
Номер версии (идентификационный номер)не ниже 01.06.ХХ*
Цифровой идентификатор (контрольная сумма)
метрологически значимой части
Алгоритм вычисления цифрового идентификато-CRC32
ра
__________
*где XХ = 00 ...99
Лист № 10
Всего листов 16
0x15CA7F4E
Таблица 5 — Идентификационные данные ПО АТ-Р для ИВП с АПВ3 (модификация АТ-Р-Т)
Идентификационные данные (признаки)Значение
Идентификационное наименованиеАТ-Р-Т АПВ3
Номер версии (идентификационный номер)не ниже 1.05.XX*
Цифровой идентификатор (контрольная сумма)
метрологически значимой части
Алгоритм вычисления цифрового идентифика-CRC32
тора
*где XХ = 00 ...99
с АПВ1 (модификация
Значение
0xCA32ABE6
Таблица 6 — Идентификационные данные ПО АТ-Р для ИВП-И
АТ-Р-Т-И, модель 1)
Идентификационные данные (признаки)
Идентификационное наименованиеAT-Р-Т-И АПВ1
Номер версии (идентификационный номер)не ниже 01.06.XX*
Цифровой идентификатор (контрольная сумма)
метрологически значимой части
Алгоритм вычисления цифрового идентифика-CRC32
тора
*где XХ = 00 ...99
с АПВ2 (модификация
Значение
0xAD16D351
Таблица 7 — Идентификационные данные ПО АТ-Р для ИВП-И
АТ-Р-Т-И, модель 2)
Идентификационные данные (признаки)
Идентификационное наименованиеАТ-Р-Т-И АПВ2
Номер версии (идентификационный номер)не ниже 01.06.ХХ*
Цифровой идентификатор (контрольная сумма)
метрологически значимой части
Алгоритм вычисления цифрового идентификато-CRC32
ра
__________
*где XХ = 00 ...99
0xF218FEED
Таблица 8 — Идентификационные данные ПО АТ-Р для ИВП с АПВ1 (модификация АТ-Р-П)
Идентификационные данные (признаки)Значение
Идентификационное наименованиеАТ-Р-П АПВ1
Номер версии (идентификационный номер)не ниже 01.06.XX*
Цифровой идентификатор (контрольная сумма)
метрологически значимой части
Алгоритм вычисления цифрового идентифика-CRC32
тора
*где XХ = 00 ...99
0x15CA7F4E
Таблица 9 — Идентификационные данные ПО АТ-Р для ИВП с АПВ3 (модификация АТ-Р-П)
Идентификационные данные (признаки)Значение
Идентификационное наименованиеАТ-Р-П АПВ3
Номер версии (идентификационный номер)не ниже 1.05.XX*
Цифровой идентификатор (контрольная сумма)
метрологически значимой части
Алгоритм вычисления цифрового идентифика-CRC32
тора
*где XХ = 00 ...99
Лист № 11
Всего листов 16
с АПВ1 (модификация
Значение
0xCA32ABE6
Таблица 10 — Идентификационные данные ПО АТ-Р для ИВП-И
АТ-Р-П-И)
Идентификационные данные (признаки)
Идентификационное наименованиеАТ-Р-П-И АПВ1
Номер версии (идентификационный номер)не ниже 01.06.XX*
Цифровой идентификатор (контрольная сумма)
метрологически значимой части
Алгоритм вычисления цифрового идентифика- CRC32
тора
__________
*где XХ = 00 ...99
Метрологические и технические характеристики
Метрологические и технические характеристики АТ-Р указаны в таблицах 11 - 20.
Значение
от 10
-3
до 10
1,6 (по заказу 2,5)
0,6 (по заказу 1,6)
Таблица 11 — Общие характеристики измеряемой среды в АТ-Р
Наименование характеристики
Удельная электрическая проводимость среды, См/м
Верхний предел измерений избыточного давления среды, МПа
- для модификаций АТ-Р-Т, АТ-Р-Т-И
- для модификаций АТ-Р-П, АТ-Р-П-И
Диапазон измерений температуры среды,
°
С
- для модификаций АТ-Р-Т, АТ-Р-Т-И
- для модификаций АТ-Р-П, АТ-Р-П-И
от +1 до +150
от +1 до +100
(по заказу до +150)
Таблица 12 - Пределы измерений объемного расхода для модификаций АТ-Р-Т и АТ-Р-Т-И и
штатные значения объема на импульс (только для модификации АТ-Р-Т-И)
Номинальный Значение объема на Пределы измерений объемного расхода, м
3
/ч
диаметр DN импульс, м
3
/имп
нижний предел,
q
0
верхний предел,
q
н
150,0010,0066
20 0,00180,011 11
25 0,00250,016 16
320,005 0,03 30
400,007 0,04 40
50 0,01 0,06 60
650,015 0,1 100
800,025 0,16 160
1000,040,25250
150 0,1 0,6600
2000,15 1,0 1000
300 0,4 2,5 2500
Примечания:
1 Значения объема, соответствующие одному импульсу для ПОИ (таблица 1), указаны в их
нормативных и технических документах;
2 Значения объема, соответствующие одному импульсу, при использовании ИВП с АПВ3 в
АТ-Р-Т, изменяются по заказам пользователей
Лист № 12
Всего листов 16
Таблица 13 — Пределы измерений объемного расхода для модификаций АТ-Р-П и АТ-Р-П-И
и значения объема на импульс (только для модификации АТ-Р-П-И)
Номинальный Значение объема на Пределы измерений объемного расхода, м
3
/ч
диаметр DN импульс, м
3
/имп
нижний предел,
q
0
верхний предел,
q
н
250,00250,168
32 0,0050,40 20
40 0,0070,56 28
50 0,010,64 32
65 0,0151,0 50
80 0,0252,0 100
Примечание — Значения объема, соответствующие одному импульсу, при использо-
вании ИВП с АПВ3 в АТ-Р-П, изменяются по заказам пользователей
Таблица 14 — Пределы допускаемой относительной погрешности каналов объемного расхода
и объема выбранные из ряда по ГОСТ 28723-90 для модификации АТ-Р-Т, и каналов объема
для модификации АТ-Р-Т-И, в зависимости от их классов точности установленных произво-
дителем
ПоддиапазонПределы допускаемой относительной погрешности, %
измерений trial точности Акласс точности Вкласс точности С
400 < q
н
/q ≤ 1000 ± 1,0 ± 2,0 ± 3,0
250 < q
н
/q ≤ 400 ± 1,0 ± 1,5 ± 2,5
150 < q
н
/q ≤ 250 ± 1,0 ± 1,0 ± 2,0
100 < q
н
/q ≤ 150 ± 1,0 ± 1,0 ± 2,0
50 < q
н
/q ≤ 100 ± 1,0 ± 1,0 ± 2,0
25 < q
н
/q ≤ 50 ± 0,5 ± 1,0 ± 2,0
1 ≤ q
н
/q ≤ 25 ± 0,5 ± 0,5 ± 1,0
Примечание — Использованы обозначения: q
н
– верхний предел измерений текущего
значения объемного расхода q
Таблица 15 — Пределы допускаемой относительной погрешности каналов объемного расхода
и объема для модификации АТ-Р-Т, и каналов объема у модификации АТ-Р-Т-И,
устанавливаемые по заказу (для водяных систем теплоснабжения и т.п.)
Класс точностиПределы допускаемой относительной погрешности
1
q
(1
0,01q
n
/q)
, но не более ±3,5 %
2
q
(2
0,02q
n
/q)
, но не более ±5 %
3
q
(3
0,05q
n
/q)
, но не более ± 5 %
Таблица 16 — Пределы допускаемой относительной погрешности каналов объемного расхода
и объема для модификации АТ-Р-П, и каналов объема для модификации АТ-Р-П-И, в
зависимостиотихконструктивногоисполненияиклассовточности,согласно
ГОСТ 28723-90
Класс точностиКонструктивное исполнениеПределы допускаемой относительной
погрешности
А Только моноблочное ± 0,25 %
В Моноблочное и раздельное ± 0,5 %
Лист № 13
Всего листов 16
±(|Δ|+0,2+0,0005·t)
±(0,2+0,0005·t)
Таблица 17 — Пределы допускаемых погрешностей каналов параметров измеряемой среды, и
их элементов с учетом погрешностей датчиков и без таковых
Наименование характеристикиЗначение
Пределы допускаемой абсолютной погрешности каналов тем-
пературы измеряемой среды t, c учетом погрешности ТП, ºС
t
Пределы допускаемой абсолютной погрешности каналов тем-
пературы измеряемой среды t, без учета погрешности ТП, ºС
Пределы допускаемой приведенной погрешности измеритель-
ных каналов давления для АТ-Р всех модификаций с учетом±2
погрешности ПД, %
Пределы допускаемой относительной погрешности измери-
тельных каналов давления для АТ-Р всех модификаций без уче-±1
та погрешности ПД, %
Пределы допускаемой относительной погрешности канала
22
массового расхода и массы среды, %
q
Пределы
допускаемой абсолютной погрешности каналов
объема с применением ПОИ, без учета ПОИ (пределы погреш-±1 (на 1000 импульсов)
ности импульсного входа ИВП с АПВ2), импульс
Для ИВП с АПВ3, а также ИВП с АПВ1 (ИВП с АПВ2) и АТЧВ
пределы допускаемой относительной погрешности канала
объемного расхода с преобразованием в стандартные выходные±(0,2 +|
q
|)
электрические сигналы (ток, напряжение, частота), %
Пределы допускаемой относительной погрешности канала
объема с применением РВ (АРВ), %
q
± |
|
±0,05
Пределы допускаемой относительной погрешности канала те-
кущего времени, %
Примечания
1 Приняты обозначения |Δ
t
| — абсолютное значение пределов погрешности ТП; t —
измеренное значение температуры среды;
q
— значение пределов каналов объемного
расхода и объема;
- пределы допускаемой относительной погрешности канала плотности
жидкости
, измеряемой или задаваемой константой; |
q
| — абсолютное значение
q
.
2 При использовании ГСССД МР 147-2008 пределы допускаемой относительной
погрешности канала плотности воды (как функции давления и температуры) равны ± 0,1 %
(без учета погрешностей ПД и ТП), поэтому для воды и ПД и ТП по таблице 1, пределы по-
грешностей каналов объемного и массового расхода, объема и массы совпадают.
Таблица 18 - Сумма масс ППР и ИВП (ИВП-И) в зависимости от DN — номинального диа-
метра ППР, для модификации АТ-Р-Т и АТ-Р-Т-И (для модификаций АТ-Р-П и АТ-Р-П-И
значения массы нормируются особо), в килограммах, не более
DN1520253240
506580
100150200300
Масса1,82,73,34,76
7,99,512,5
17,232,850,192
Таблица 19 - Габаритные размеры АТ-Р для модификации АТ-Р-Т и АТ-Р-Т-И (для
модификаций АТ-Р-П и АТ-Р-П-И значения размеров нормируются особо), в зависимости от
DN — номинального диаметра ППР
DN1520253240506580100150200300
L 135 155 155 160 200 205 210 240250320360450
B95 105 115 135 145 160 180 195230300360485
Н 230 235 245 265 265 285 300 330350430480600
Примечание — Приняты обозначения:
L-длина, В-ширина, H-высота, в миллиметрах
Лист № 14
Всего листов 16
от +10 до +35 (группа В1)
от +5 до +50 (группа В4)
от -30 до +50 (группа С4)
от +5 до +50 (группа В4)
от -30 до +50 (группа С4)
- ППР для модификаций АТ-Р-Т, АТ-Р-Т-И
1) моноблочное исполнение
2) раздельное исполнение
75 при +30 ºС (группа В1)
80 при +35 ºС (группа В4)
95 при +35 ºС (группа С4, см. при-
мечание 2)
80 при +35 ºС (группа В4),
95 при +35 ºС (группа С4, см. при-
мечание 2)
Значение
Таблица 20 – Основные технические характеристики АТ-Р
Наименование характеристики
Компоненты АТ-Р устойчивы и прочны к воздействию
температуры окружающего воздуха в соответствии с
группами исполнения по ГОСТ Р 52931-2008, ºС:
- ППР для модификаций АТ-Р-П, АТ-Р-П-И
1) класс точности А
2) класс точности В, моноблочное исполнение
3) класс точности В, раздельное исполнение
- ППР для модификаций АТ-Р-Т, АТ-Р-Т-И
1) моноблочное исполнение
2) раздельное исполнение
от +10 до +35 (группа В1)
от +5 до +50 (группа В4)
от +5 до +50 (группа В4)
- ИВП (ИВП-И) для модификаций АТ-Р-П, АТ-Р-П-И,
1) класс точности А
2) класс точности В, все исполнения
- для модификаций АТ-Р-Т, АТ-Р-Т-И все исполнения
Компоненты АТ-Р устойчивы и прочны к воздействию
наибольшей влажности окружающего воздуха в соот-
ветствии с группами исполнения по ГОСТ Р 52931-2008
при установленной температуре с учетом примечания 1,
%
- ППР для модификаций АТ-Р-П, АТ-Р-П-И
1) класс точности А
2) класс точности В, моноблочное исполнение
3) класс точности В, раздельное исполнение
- ИВП (ИВП-И) для модификаций АТ-Р-П, АТ-Р-П-И
1) класс точности А75 при +30 ºС (группа В1)
2) класс точности В, для всех исполнений80 при +35 ºС (группа В4)
- модификации АТ-Р-Т, АТ-Р-Т-И для всех испол-
нений80 при +35 ºС (группа В4)
Степень защиты ППР как оболочки от воздействий
окружающей среды, (код IP по ГОСТ 14254-2015)штатно — IP 65; по заказу — IP 68
Степень защиты ИВП (ИВП-И) как оболочки от воздей-
ствий окружающей среды, код IP по ГОСТ 14254-2015:
ИВП с АПВ1, ИВП-И с АПВ1IP 65
ИВП с АПВ2, ИВП с АПВ3, ИВП-И с АПВ2IP 65 (по заказу IP 68)
АТ-Р устойчивы и прочны к воздействию атмосферного от 84 до 106,7 (группа исполнения
давления, кПаР1 по ГОСТ Р 52931-2008)
Напряжение тока питающей сети, В от 187 до 242
Частота тока питающей сети, Гцот 49 до 51
Средняя наработка на отказ, ч, не менее 100000
Средний срок службы, лет, не менее 15
Примечания:
1 При более низких температурах без конденсации влаги
2 По заказу при реализации IP 68 по ГОСТ 14254-2015, предусматривается полное погруже-
ние ППР в жидкость с нормированием предельных значений глубины и срока погружения
Лист № 15
Всего листов 16
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и паспорта типографским спосо-
бом и на вычислительное устройство методом трафаретной печати.
Комплектность средства измерений
Таблица 21 — Комплектность АТ-Р, в зависимости от модификации
НаименованиеКоличество
АТ-Р в составе:
- модификация АТ-Р-Т:
ППР, ИВП, АТ-ДУ (для модели 2 по заказу)по 1 экз.
- модификации АТ-Р-Т-И, АТ-Р-П-И:
ППР, ИВП-Ипо 1 экз.
- модификация АТ-Р-П:
ППР, ИВП (с дисплеем и клавиатурой ввода-вывода)по 1 экз.
ПО, ТП, ПД по заказу
вспомогательные компоненты по заказу
АТЧВ, АРВ по заказу
Руководство по эксплуатации 1 экз.
Методика поверки по заказу
Паспорт 1 экз.
Примечания:
1. Для АТ-Р-Т модели 2 допускается поставка одного АТ-ДУ на несколько экземпляров (до
14) АТ-Р-Т.
2. В зависимости от заказа допускается поставка модификации АТ-Р-П с ИВП без дисплея и
клавиатуры ввода-вывода с АТ-ДУ, или без него
Сведения о методиках (методах) измерений
Раздел 2 «Использование по назначению» РЭ 26.51.52 – 002 – 71638574 – 3.1 – 2017
Счётчики–расходомерыэлектромагнитныеАТ-Р.МодификацияАТ-Р-П.Аппаратно-
программная версия АПВ1. Руководство по эксплуатации.
Раздел 2 «Использование по назначению» РЭ 26.51.52 – 002 – 71638574 – 3.3 – 2017
Счётчики–расходомерыэлектромагнитныеАТ-Р.МодификацияАТ-Р-П.Аппаратно-
программная версия АПВ3. Руководство по эксплуатации.
Раздел 2 «Методика измерений с помощью АТ-Р-П-И (использование АТ-Р-П-И по
назначению)» РЭ 26.51.52 – 002 – 71638574 – 4.1 – 2017 Счётчики–расходомеры электромаг-
нитные АТ-Р. Модификация АТ-Р-П-И. Аппаратно-программная версия АПВ1. Руководство
по эксплуатации.
Раздел 2 «Методика измерений с помощью АТ-Р-Т (использование АТ-Р-Т по назначе-
нию)» РЭ 26.51.52 – 002 – 71638574 – 1.1 – 2017 Счётчики–расходомеры электромагнитные
АТ-Р. Модификация АТ-Р-Т. Аппаратно-программная версия АПВ1. Руководство по эксплуа-
тации.
Раздел 2 «Методика измерений с помощью АТ-Р-Т (использование АТ-Р-Т по назначе-
нию)» РЭ 26.51.52 – 002 – 71638574 – 1.2 – 2017 Счётчики–расходомеры электромагнитные
АТ-Р. Модификация АТ-Р-Т. Аппаратно-программная версия АПВ2. Руководство по эксплуа-
тации.
Раздел 2 «Методика измерений с помощью АТ-Р-Т» РЭ 26.51.52 – 002 – 71638574 – 1.3
– 2017 Счётчики–расходомеры электромагнитные АТ-Р. Модификация АТ-Р-Т. Аппаратно-
программная версия АПВ3. Руководство по эксплуатации.
Раздел 2 «Методика измерений с помощью АТ-Р-Т-И» РЭ 26.51.52 – 002 – 71638574 –
2.1 – 2017 Счётчики–расходомеры электромагнитные АТ-Р. Модификация АТ-Р-Т-И. Аппа-
ратно-программная версия АПВ1. Руководство по эксплуатации.
Лист № 16
Всего листов 16
Нормативные и технические документы, устанавливающие требования к счетчикам-
расходомерам электромагнитным АТ-Р
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ГОСТ 28723-90 Расходомеры скоростные, электромагнитные и вихревые. Общие тех-
нические требования и методы испытаний
ГОСТ Р 8.596-2002 Государственная система обеспечения единства измерений. Метро-
логическое обеспечение измерительных систем. Основные положения
ГОСТ 14254-2015 (IEC 60529:2013) Степени защиты, обеспечиваемые оболочками
(Код IP)
ТУ 26.51.52–002–71638574–2017 Счетчики-расходомеры электромагнитные АТ-Р. Тех-
нические условия
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 21362-04 | Расходомеры ультразвуковые газовые | МPU | Фирма "FMC Measurement Solutions", Великобритания | 3 года | Перейти |
| 9394-84 | Счетчики турбинные горячей воды | СТВГД-II | Приборостроительный завод, Азербайджан, г.Гянджа | 1 год | Перейти |
| 33384-06 | Счетчики электрической энергии статические трехфазные | Меркурий 232 | ООО "Фирма "Инкотекс", г.Москва | 10 лет - для счетчиков с ЖКИ, 16 лет - для счетчиков с ЭОУ | Перейти |
| 14773-97 | Расходомеры-счетчики жидкости и тепла | XMT868, 6068, 6468 | Фирма "Panametrics Ltd.", Ирландия, США | 2 года - на тепло; 4 года - на расход | Перейти |
| 46963-11 | Расходомеры | 3051SFA | Фирма "Beijing Rosemount Far East Instrument Co., Ltd.", Китай | 4 года - для расходомеров с преобразователями, настроенными на диапазон измерений перепада давления в пределах 10…100 % от верхней границы диапазона измерений, при корректировке нуля не реже 1 раза в 6 месяцев, 2 года - для остальных расходомеров | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
