Расходомеры-счетчики ультразвуковые Prosonic Flow G300, Prosonic Flow G500, ГРСИ 81233-21
Номер госреестра:
81233-21
Наименование СИ:
Расходомеры-счетчики ультразвуковые
Обозначение типа:
Prosonic Flow G300, Prosonic Flow G500
Производитель:
Фирма Endress+Hauser Flowtec AG, Швейцария
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
10.03.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «10» марта 2021 г. №260
Лист № 1
Регистрационный № 81233-21Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Расходомеры-счетчики ультразвуковые Prosonic Flow G300, Prosonic Flow
G500
Назначение средства измерений
Расходомеры-счетчики ультразвуковые Prosonic Flow G300, Prosonic Flow G500
(далее расходомеры) предназначены для измерений объемного расхода и объема различ-
ных газов.
Описание средства измерений
Принцип измерений расхода основан на измерении скорости потока посредством
измерений разности времени прохождения ультразвуковых импульсов по направлению и
против потока. Разность времени пропорциональна скорости потока. По измеренной ско-
рости потока и заданной площади поперечного сечения трубопровода вычисляется объ-
емный расход и прошедший объем газа. Расходомеры работают как в прямом, так и при
обратном (реверсивном) движении потока измеряемой среды в трубопроводе.
Расходомеры состоят из первичного преобразователя расхода (датчика) Prosonic
Flow G и одного из электронных преобразователей (ЭП) 300 или 500, смонтированных со-
ответственно компактно и раздельно в герметичных корпусах. Датчик представляет собой
цилиндрическую измерительную трубу с встроенными приемо-передающими акустиче-
скими преобразователями. Расходомер имеет модификацию со встроенными в первичный
преобразователь датчиком температуры и преобразователем давления.
Расходомер является программируемым средством измерений и осуществляет
функции:
измерений объема, объёмного расхода, температуры и давления измеряемой среды;
индикации результатов измерений и вычислений в различных единицах расхода,
объема, массы, энергии, скорости, температуры, и давления;
индикацию рассчитанного значения объемного расхода, приведенного к нормальным
условиям, массового расхода среды при переменной температуре и давлении, молярной
массы;
самодиагностики и индикации неисправностей, предупреждений в виде кода оши-
бок, классифицированных по NAMUR NE 107;
перенастройки диапазонов измерений;
автоматического сохранения информации о датчике, последних ошибках и настрой-
ках ИП в энергонезависимую память HistoROM, встроенную в корпусе ИП. Измеренные
значения показаний приборов могут быть сохранены в энергонезависимой памяти
HistoROM с опцией расширенного исполнения (Расширенный HistoROM), которая увели-
чивает объем памяти и отображает данные об измерениях в виде графиков на дисплее;
Лист № 2
Всего листов 8
удаленной настройки и управления расходомером на расстоянии 10 или 50 м при
помощи интегрированной в дисплей или внешней WLAN антенны и на расстоянии до 250
м на открытом воздухе при помощи интегрированного в ИП модуля беспроводной пере-
дачи данных по Wireless HART;
передачи измерительной информации в аналоговом, цифровом/частотном и/или бес-
проводном виде при помощи интегрированного в преобразователь Prosonic Flow 300 мо-
дуля беспроводной передачи данных по WirelessHART на персональный компьютер, кон-
троллер, мобильный телефон, удаленное устройство индикации.
ЭП Prosonic Flow 300 монтируется компактно с датчиком, ЭП Prosonic Flow 500
удален от него на расстояние до 300 метров. Обслуживание, настройка, диагностика рас-
ходомеров возможна с дисплея, полевого коммуникатора, персонального компьютера,
планшета, мобильного телефона или контроллера.
Расходомеры имеют искрозащищенное и/или взрывозащищенное исполнение со
специальными присоединениями.
Блок электроники имеет встроенный дополнительный вычислитель расхода, благо-
даря которому осуществляется вычисление и индикация массового расхода и скорректи-
рованного по температуре и давлению объемного расхода различных газов.
Расчет плотности осуществляется в соответствии с:
- ГСССД МР 273-2018 - для многокомпонентного состава газа;
- ГСССД №134-07 и ГСССД МР 242 – 2015 – для однокомпонентных газов и воз-
духа;
- ГОСТ Р 8.769-2011 (ISO 12213-3) – для расчета массового расхода природного га-
за.
Расходомеры имеют исполнение, сертифицированное согласно требованиям стан-
дартов IEC 61508 (ГОСТ Р МЭК 61508) и IEC 61511 (ГОСТ Р МЭК 61511) на применение
в электрических, электронных, программируемых электронных системах, связанных с
безопасностью и имеющих уровень полноты безопасности SIL2 в одноканальных архи-
тектурах и SIL3 при однородном резервировании.
В расходомерах реализована технология Heartbeat™, позволяющая осуществлять
имитационную поверку путем контроля исправности датчика и электронных элементов
первичного преобразователя и дрейфа характеристик электронного преобразователя, вли-
яющих на метрологические характеристики прибора. Имитационная поверка может быть
выполнена без демонтажа расходомера с трубопровода и остановки технологического
процесса. При применении модификации расходомера со встроенными датчиками темпе-
ратуры и давления требуется предусмотреть возможность для установки эталонных дат-
чика давления и термометра для поверки каналов измерений встроенных датчиков давле-
ния и температуры.
Для обслуживания, настройки, диагностики и имитационной поверки расходомеров
с персонального компьютера может использоваться веб-браузер или сервисные програм-
мы DeviceCare, FieldCare, PactWare, SIMATIC PDM, AMS Device Manager и прочие.
Внешний вид расходомеров приведен на рисунках 1 и 2.
Для применения расходомера в учетно-расчетных операциях конструктивно преду-
смотрено пломбирование корпуса электронного преобразователя. Схема установки пломб
от несанкционированного доступа представлена на рисунке 3.
Лист № 3
Всего листов 8
а)б)

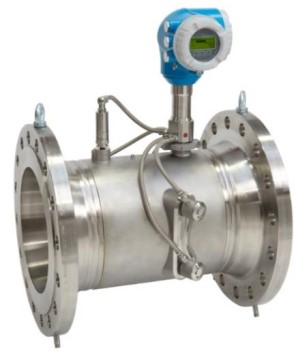

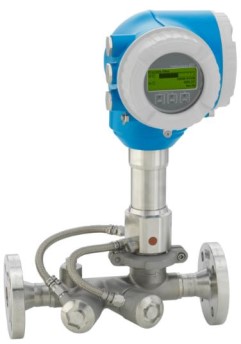

Рисунок 1 - Внешний вид расходомера Prosonic Flow G300 со встроенным
датчиком давления (а) и без датчика (б).

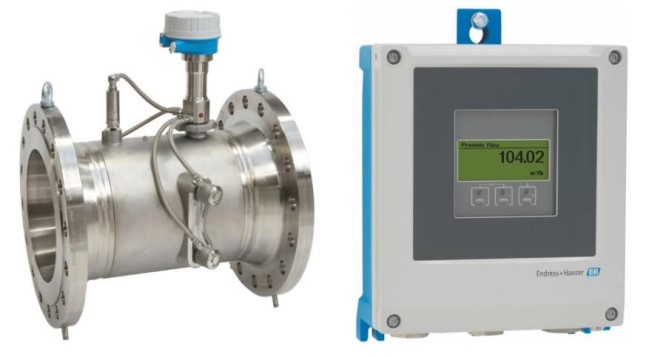

Рисунок 2 - Внешний вид расходомера Prosonic Flow G500.
a)б)
Лист № 4
Всего листов 8
в)

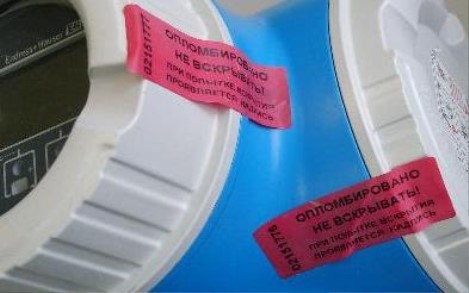

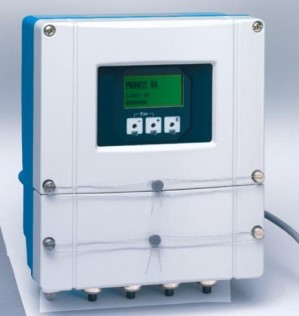

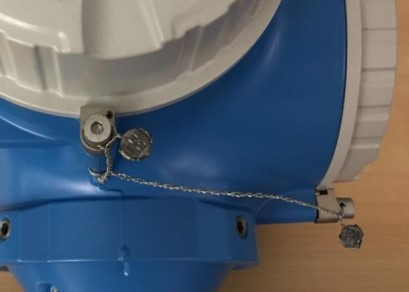

Рисунок 3 - Схема установки пломб от несанкционированного доступа корпуса электрон-
ного преобразователя в компактном (а) и раздельном (б) исполнении, (в) при помощи
наклеек (см. место для наклеек).
Программное обеспечение
Программное обеспечение (ПО) расходомеров состоит из двух частей Firmware и
Hardware. Обработка результатов измерений и вычисление (метрологически значимая
часть ПО) проводится по специальным расчетным соотношениям, сохраняемых во встро-
енной программе (Firmware) в виде Hex-File. Доступ к цифровому идентификатору (кон-
трольной сумме) невозможен.
Наименование ПО имеет структуру Х.Y.Z, где:
Х - идентификационный номер Firmware;
Y - идентификационный номер текущей версии Software (от 00 до 99) – характери-
зующий функциональность преобразователя (различные протоколы цифровой коммуни-
кации, а также совместимость с сервисными программами).
Z - служебный идентификационный номер (например, для усовершенствования или
устранения неточностей (bugs tracing)) - не влияет на функциональность и метрологиче-
ские характеристики расходомера.
Наименование ПО отображается на дисплее преобразователя при его включении
(как неактивное, не подлежащее изменению).
Идентификационные данные программного обеспечения приведены в таблице 1.
ПО имеет уровень защиты "Высокий" от непреднамеренных и преднамеренных из-
менений согласно Р 50.2.077 – 2014.
Идентификационное наименование ПО
Таблица 1 – Идентификационные данные ПО
Идентификационные данные (признаки)
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
Pros.Flow300
Pros.Flow500
не ниже 01.yy.zz
не отображается
Лист № 5
Всего листов 8
Метрологические и технические характеристики
Диаметр условный, мм
Диапазон измерений расхода, м
3
/ч
Диапазон изменений скорости потока газа, м/с
Пределы допускаемой относительной погрешности
измерений объема и объемного расхода, %
1)
Пределы допускаемой относительной погрешности
измерений объема и объемного расхода при имитаци-
онной поверке, %
1)
±1/ ±1,5 (при скорости потока
от 3 до 40 м/с);
±1,5/±2,5 (при скорости потока
от 0,3 до 3 м/с)
Диапазон измерений температуры рабочей среды,
С
от -50 до +150
Пределы допускаемой абсолютной погрешности изме-
рений температуры, °С
±0,35±0,002∙T
2)
Диапазоны измерений давления рабочей среды в зави-
симости от исполнения, МПа:
опция B
опция С
опция D
опция E
опция F
от 0,001 до 0,04
от 0,04 до 0,2
от 0,001 до 0,08
от 0,08 до 0,4
от 0,001до 0,2
от 0,2 до 1
от 0,001до 0,8
от 0,8 до 4
от 0,001до 2
от 2 до 10
Пределы допускаемой погрешности измерений давле-
ния (приведенной к верхнему пределу измерений ниж-
него диапазона, относительной для верхнего диапазо-
на) для каждого исполнения, %
±0,5
1)
Определяется опцией калибровки расходомера
2)
T -температура рабочей среды
Таблица 2 – Метрологические характеристики
Наименование характеристики
Значение
от 25 до 300
от 0,5 до 9 426
от 0,3 до 40
±0,5/ ±1 (при скорости потока
от 3 до 40 м/с);
±1/±2 (при скорости потока
от 0,3 до 3 м/с)
Значение
Параметры электрического питания:
– напряжение питания переменным током, В
– напряжение питания постоянным током, В
– частота питания переменным током, Гц
– потребляемая мощность, Вт, не более
от 85 до 264
от 19 до 29
от 45 до 65
10
Таблица 3 – Основные технические характеристики
Наименование характеристики
Лист № 6
Всего листов 8
10
от -50 до +150
от -40 до +60
(опционально от -50 до +60)
Выходные сигналы:
– аналоговый, мА
– импульсный, Гц
– частотный, Гц
– релейный, В
– цифровые
от 4 до 20
от 0 до 10000
от 0 до 12500
30
HART, WirelessHART, PROFIBUS
PA/DP, FOUNDATION Fieldbus,
Modbus RS485,
EtherNet/IP, PROFINET
Температура транспортировки и хранения,
С
от -40 до +80
Степень защиты от внешних воздействий по
ГОСТ trial-2015
IP66/67
Средний срок службы, лет
20
Маркировка взрывозащиты:
- Prosonic Flow G300
- Prosonic Flow G500
Опционально:
1Ex db e [ia] IIC T6…T1 Gb X,
Ex tb IIIC T** Db X;
1Ex db [ia] IIC T6…T1 Gb X,
Ex tb IIIC T** DbX;
2Ex nА IIC T5…T1 Gc X
1Ex ia IIC T6…T1 Gb X (датчик),
Ex tb IIICT** Db X (датчик);
2Ex naА IIC T6…T1 Gc X
(датчик);
2Ex nА [ia Ga] IIC T5…T4 Gc X
(ЭП),
1Ex ia IIC T6…T1 Gb X, Ex tb IIIC
T** Db Х (датчик);
2Ex nА IIC T5…T4 Gc X (ЭП),
2Ex nА IIC T6…T1 Gc X
(датчик).
Значение
300
Наименование характеристики
Масса, кг, не более
Условия эксплуатации:
– давление рабочей среды, МПа, не более
– диапазон температуры рабочей среды,
С
– диапазон температуры окружающего воздуха,
С
Знак утверждения типа
наносится на корпус расходомера методом наклейки и на титульные листы эксплуатаци-
онной документации типографским способом.
Лист № 7
Всего листов 8
Комплектность средства измерений
Примечание
1 шт.
В соответствии с
заказом
В соответствии с
заказом
Таблица 4 – Комплектность средства измерений
НаименованиеОбозначение
Коли-
чество
Расходомер-счетчик ультразвуко-Prosonic Flow G300,
вой в составе:Prosonic Flow G500
- первичный преобразователь,
- электронный преобразователь,
- кабель для подключения датчика
и ЭП Prosonic Flow 500 (опция).
FXA195- xx
HMX50
XPD0031-1 шт.
DKX0001-хххх
Принадлежности:
- модем HART,
- преобразователь сигнала HART,
- модуль дисплея A309, A310,
- блок выносного дисплея с удале-
нием от ЭП на расстояние до 300 м,
- защитный козырек.
Руководство по эксплуатации
71343504, 71343505
-
1 экз.
Техническое описание
-
1 экз.
Для соответствую-
щего исполнения
расходомера
Для соответствую-
щего исполнения
расходомера
Паспорт
Методика поверки
-1 экз.
МП 208-055-20191 экз.
На партию
Сведения о методиках (методах) измерений
приведены в техническом описании, раздел "Принцип действия и архитектура системы".
Нормативные и технические документы, устанавливающие требования к расходо-
мерам-счетчикам ультразвуковым Prosonic Flow G300, Prosonic Flow G500
Приказ Росстандарта от 29.12.2018 г. №2825 Об утверждении Государственной по-
верочной схемы для средств измерений объемного и массового расходов газа.
Техническая документация фирмы.
Лист № 8
Всего листов 8
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 47154-11 | Расходомеры электромагнитные с конверторами сигналов | WATERFLUX 3000 (расходомеры) IFC 070/ IFC 100/ IFC 300 (конверторы) | Фирма "KROHNE Altometer B.V.", Нидерланды | 4 года | Перейти |
| 25615-03 | Счетчики электрической энергии статические | СЭО-1.09 | ООО СУПП "Радиотехника" ВОС, г.Сарапул | 16 лет | Перейти |
| 41310-09 | Уровнемеры ультразвуковые | 8175 | Фирма "Burkert Contromatic SAS", Франция | 2 года | Перейти |
| 28636-05 | Дефектоскопы ультразвуковые | УД4-Т HU-01 | АО "Votum", Молдова, г.Кишинев | 1 год | Перейти |
| 28193-04 | Преобразователи расхода газа ультразвуковые с электронными модулями | SeniorSonic (преобразователи), Mark III или Mark II DFI (модули) | Фирма "Emerson Process Management / Daniel Measurement and Control Inc.", США, Великобритания | 3 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
