Устройства для измерений углов установки колес автомобилей FOX 3D, FOX 3D BOOM, BLUE RAY 3D, GENIE 3D ELITE, GENIE 3D COMPACT, JUMBO 3D SUPER, JUMBO 3D SUPER OPTIMA, ГРСИ 81225-21
Номер госреестра:
81225-21
Наименование СИ:
Устройства для измерений углов установки колес автомобилей
Обозначение типа:
FOX 3D, FOX 3D BOOM, BLUE RAY 3D, GENIE 3D ELITE, GENIE 3D COMPACT, JUMBO 3D SUPER, JUMBO 3D SUPER OPTIMA
Производитель:
"Manatec Electronics Pvt Ltd.", Индия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
10.03.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «10» марта 2021 г. №260
Лист № 1
Регистрационный № 81225-21Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства для измерений углов установки колес автомобилей FOX 3D, FOX 3D
BOOM, BLUE RAY 3D, GENIE 3D ELITE, GENIE 3D COMPACT, JUMBO 3D
SUPER, JUMBO 3D SUPER OPTIMA
Назначение средства измерений
Устройства для измерений углов установки колес автомобилей FOX 3D, FOX 3D
BOOM, BLUE RAY 3D, GENIE 3D ELITE, GENIE 3D COMPACT, JUMBO 3D SUPER, JUMBO
3D SUPER OPTIMA (далее – устройства) предназначены для измерений углов установки
управляемых и неуправляемых колес автомобилей.
Устройства обеспечивают измерение следующих параметров:
- угла развала колес;
- угол продольного наклона оси поворота колес;
- угла индивидуального схождения колес.
Описание средства измерений
Действие устройств основано на измерении угловых параметров, определяющих
положениеколесавтомобилей,спомощьювидеокамер,считывающихположение
светоотражающих мишеней.
Процесс измерений осуществляется путем обработки измерительной информации,
получаемой путем импульсного освещения излучателями специальных мишеней, размещаемых
на колесах автомобиля, и считывания видеокамерами отраженных от мишеней импульсов
излучения.
Управление процессом измерений, обработка и выдача результатов измерений
проводится с помощью стандартного персонального компьютера, размещенного в приборной
стойке.
В память персонального компьютера устройств заложена база данных на большое
количество моделей автомобилей. База данных содержит также схемы регулировок
соответствующих моделей автомобилей и схемы их загрузки при проведении контроля.
Устройстваобеспечиваютодновременныйконтрольугловогоположенияв
пространстве всех четырех колес автомобиля.
В процессе диагностического контроля обеспечивается непрерывный съем информации
обугловомположенииколессграфическимотображениемрежимовконтроляи
автоматической оценкойпараметровна соответствиеустановленнымв технической
документации нормам.
Устройстваконструктивносостоятизпередвижнойприборнойстойки,
светоотражающих мишеней и стойки с видеокамерами.
Устройства выпускаются в следующих модификациях:
- FOX 3D: FOX 3D PT, FOX 3D PTH, FOX 3D VH, FOX 3D VHC, FOX 3D VHM, FOX
3D DT, FOX 3D PTX, FOX 3D PTHX, FOX 3D VHX, FOX 3D VHCX, FOX 3D VHMX;
- FOX 3D BOOM: FOX 3D AUTO BOOM, FOX 3D AUTO BOOM M, FOX 3D AUTO
BOOM X, FOX 3D AUTO BOOM MX; FOX 3D MANUAL BOOM X;
Лист № 2
Всего листов 8
- BLUE RAY 3D: BLUE RAY 3D BASIC, BLUE RAY 3D BASIC H, BLUE RAY 3D
LIFT, BLUE RAY 3D LIFT C, BLUE RAY 3D LIFT MOBILE, BLUE RAY 3D AB, BLUE RAY 3D
AB MOBILE, BLUE RAY 3D MB, BLUE RAY 3D RT;
- GENIE 3D ELITE: GENIE 3D ELITE SCL, GENIE 3D ELITE FPL, GENIE 3D ELITE
FPL RF, GENIE 3D ELITE SCL RF;
- GENIE 3D COMPACT: GENIE 3D COMPACT SCL, GENIE 3D COMPACT FPL,
GENIE 3D COMPACT SCL RF, GENIE 3D COMPACT FPL RF;
- JUMBO 3D SUPER: JUMBO 3D SUPER 3A, JUMBO 3D SUPER 5A, JUMBO 3D
SUPER 6A, JUMBO 3D SUPER 3A-HB, JUMBO 3D SUPER 5A-HB, JUMBO 3D SUPER 6A-HB;
- JUMBO 3D SUPER OPTIMA: JUMBO 3D SUPER OPTIMA, JUMBO 3D SUPER
OPTIMA-HB.
Выпускаемые модификации устройств отличаются друг от друга габаритными
размерами, массой и исполнением приборной стойки.

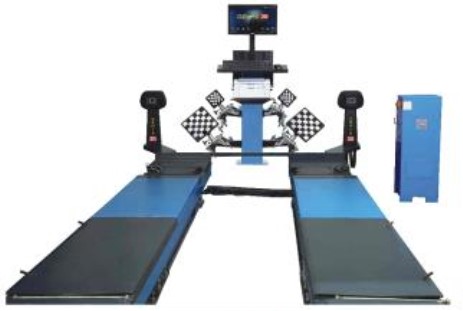

Общий вид устройств для измерений углов установки колес автомобилей FOX 3D, FOX
3D BOOM, BLUE RAY 3D, GENIE 3D ELITE, GENIE 3D COMPACT, JUMBO 3D SUPER,
JUMBO 3D SUPER OPTIMA представлен на рисунках 1 - 7.
Общий вид маркировочной таблички устройств представлен на рисунке 8.

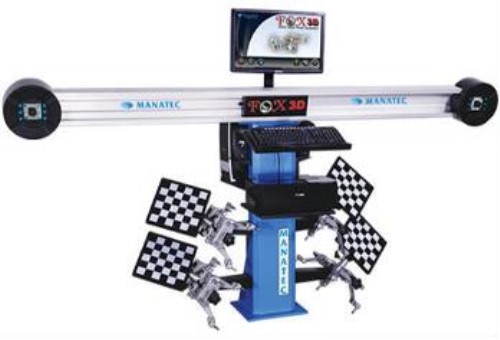

Рисунок 1 – Общий вид устройств для
измерений углов установки колес
автомобилей FOX 3D

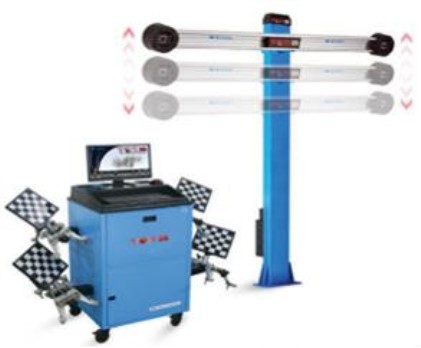

Рисунок 2 – Общий вид устройств для
измерений углов установки колес
автомобилей FOX 3D BOOM

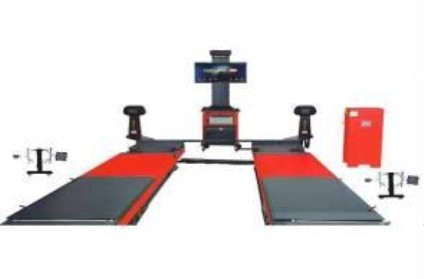

Рисунок 3 – Общий вид устройств для измерений
углов установки колес
автомобилей
BLUE RAY 3D

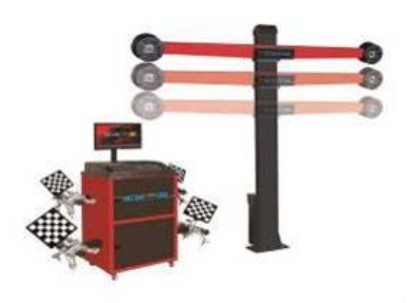

Рисунок 4 – Общий вид устройств для
измерений углов установки колес
автомобилей
GENIE 3D ELITE
Лист № 3
Всего листов 8
Рисунок 5 – Общий вид устройств для измерений
углов установки колес
автомобилей GENIE 3D COMPACT

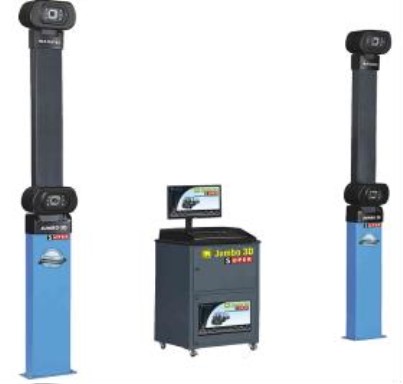

Рисунок 6 – Общий вид устройств для
измерений углов установки колес
автомобилей JUMBO 3D SUPER

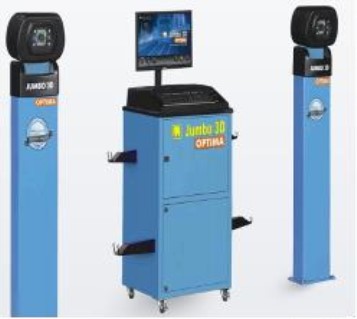

Рисунок 7 – Общий вид устройств для измерений углов установки
колес автомобилей
JUMBO 3D SUPER OPTIMA.

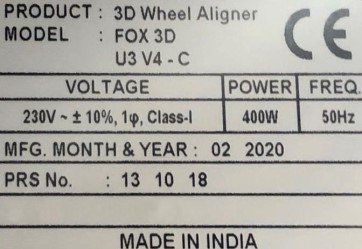

Рисунок 8 – Общий вид маркировочной таблички устройств
Пломбирование устройств для измерений углов установки колес автомобилей не
предусмотрено.
Лист № 4
Всего листов 8
Программное обеспечение
Устройства имеют метрологически значимое встроенное программное обеспечение
(далее – ВПО), которое устанавливается изготовителем. Установка новой версии ВПО
происходит посредством её установки с USB-флеш-накопителя в специальном меню.
Уровень защиты ВПО «средний» в соответствии с Р 50.2.077-2014. Конструкция
стендов исключает возможность несанкционированного влияния на ВПО и измерительную
информацию путём применения паролей различного уровня доступа.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО ВПО ВПО
Номер версии (идентификационный номер) ПО 3.11E 3.15
Цифровой идентификатор ПО 0xb67ecf71 0xc400a74f
Метрологические и технические характеристики
Значение
15
2
28
5
±20
Таблица 2 – Метрологические характеристики
Наименование характеристики
Углы развала колес
Диапазон измерений, °
Пределы допускаемой абсолютной погрешности
измерений, ’
Индивидуальный угол схождения колес
Диапазон измерений, °
Пределы допускаемой абсолютной погрешности
измерений, ’
Угол продольного наклона оси поворота колес автомобиля
Диапазон измерений, °
Пределы допускаемой абсолютной погрешности
измерений, ’
2
Значение
120×120×90
270×270×80
Таблица 3 – Технические характеристики
Наименование
характеристики
SCL,FPL,
GENIE 3D
COMPACT SCL
GENIE 3D
COMPACT FPL,
GENIE 3D
COMPACT FPL
RF
GENIE 3D ELITE GENIE 3D ELITE
COMPACT SCL,
Модификация
GENIE 3D ELITE GENIE 3D ELITE
GENIE 3D
SCL RFFPL RF
R
F
Габаритные размеры
(Д×Ш×В), мм, не
более
- светоотражающие
мишени (передние)120×120×90120×120×90120×120×90
- светоотражающие
мишени (задние)270×270×80270×270×80270×270×80
- стойка с
видеокамерами850×500×890780×400×850850×500×890
- приборная стойка 620×460×2100 620×460×2100 300×200×1500
850×500×890
300×200×1500
Лист № 5
Всего листов 8
2
4,2
2
4,2
Продолжение таблицы 3
SCL,FPL
GENIE 3D ELITE GENIE 3D ELITE
Модификация
GENIE 3D ELITE GENIE 3D
,
ELITE
SCL RFFPL RF
GENIE 3D
COMPACT SCL,
GENIE 3D
COMPACT SCL
RF
GENIE 3D
COMPACT FPL,
GENIE 3D
COMPACT FPL
RF
Масса, кг, не более
- светоотражающие
мишени (передние)22
- светоотражающие
мишени (задние)4,24,2
- стойка с
видеокамерами 46 42
- приборная стойка 65 65
46
48
46
48
Значение
Модификация
FOX 3D DT,
BLUE RAY 3D RT
180×180×90
270×270×80
180×180×90
270×270×80
180×180×90
270×270×80
2
4,2
2
4,2
2
4,2
Таблица 4 – Технические характеристики
Наименование
характеристики
FOX 3D AUTO
BOOM,
FOX 3D AUTO BOOM
M,
FOX 3D AUTO BOOM
X,
FOX 3D AUTO BOOM
MX,
BLUE RAY 3D
AB,
BLUE RAY 3D
AB MOBILE
FOX 3D VH,
FOX 3D VHC,
FOX 3D VHM,
FOX 3D VHX,
FOX 3D VHCX,
FOX 3D VHMX,
FOX 3D MANUAL BOOM
X,
BLUE RAY 3D LIFT,
BLUE RAY 3D LIFT C,
BLUE RAY 3D LIFT
MOBILE,
BLUE RAY 3D MB
450×350×1125
1170×560×1600
2600×450×2625
1170×560×1600
2600×680×2585
1170×560×1600
Габаритные размеры
(Д×Ш×В), мм, не
более
- светоотражающие
мишени (передние)
- светоотражающие
мишени (задние)
- стойка с
видеокамерами
- приборная стойка
Масса, кг, не более
- светоотражающие
мишени (передние)
- светоотражающие
мишени (задние)
- стойка с
видеокамерами
- приборная стойка
90
65
55
65
88
75
Лист № 6
Всего листов 8
Наименование характеристики
Значение
Модификация
180×180×90
180×180×90
2
2
Таблица 5 – Технические характеристики
FOX 3D PT,
FOX 3D PTX,
BLUE
RAY 3D
BASIC
FOX 3D PTH,
FOX 3D PTHX,
BLUE
RAY 3D
BASIC H
270×270×80
2600×700×1575
1170×560×1600
270×270×80
2600×700×1900
1170×560×1600
Габаритные размеры (Д×Ш×В),
мм, не более
- светоотражающие мишени
(передние)
- светоотражающие мишени
(задние)
- стойка с видеокамерами
- приборная стойка
Масса, кг, не более
- светоотражающие мишени
(передние)
- светоотражающие мишени
(задние)
- стойка с видеокамерами
- приборная стойка
4,2
48
75
4,2
55
75
Значение
Таблица 6 – Технические характеристики
Наименование
характеристики
JUMBO 3D SUPER 3A-HB,JUMBO 3D SUPER 3A,
JUMBO 3D JUMBO 3D
SUPER 5A-HB,SUPER 5A,
МодификацияJUMBO 3DJUMBO 3D
SUPER 6A-HB, SUPER 6A,
JUMBO 3D JUMBO 3D
SUPER OPTIMA -HBSUPER OPTIMA
Габаритные размеры
(Д×Ш×В), мм, не более
- светоотражающие
мишени (передние)180×180×90180×180×90
- светоотражающие
мишени (задние)270×270×80270×270×80
- стойка с видеокамерами 470×350×2920 470×350×1500
- приборная стойка 700×630×1620 700×630×1620
Масса, кг, не более
- светоотражающие
мишени (передние)2,12,1
- светоотражающие
мишени (задние)4,28,4
- стойка с видеокамерами 204 140
- приборная стойка 52 52
Лист № 7
Всего листов 8
Значение
от +15 до +35
Таблица 7 – Технические характеристики
Наименование характеристики
Диапазон рабочих температур, °С
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
220
+22
-33
50±1
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом печати и на приборную
стойку методом наклеивания.
Обозначение
Количество
-
1 шт.
Комплектность средства измерений
Таблица 8 – Комплектность средства измерений
Наименование
Устройство для измерений углов установки колес
автомобилей (модификация в соответствии с заказом
потребителя)
Персональный компьютер с устройствами ввода и вывода
информации
Поворотная пластина
Блокиратор педали тормоза
Фиксатор рулевого колеса
Комплект принадлежностей и приспособлений
Руководство по эксплуатации на русском языке
Методика поверки
-
-
-
-
-
-
МП АПМ 15-20
1 шт.
2 шт.
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
Сведения о методиках (методах) измерений
приведены в разделе 7 «Устройства для измерений углов установки колес автомобилей FOX
3D, FOX 3D BOOM, BLUE RAY 3D, GENIE 3D ELITE, GENIE 3D COMPACT, JUMBO 3D
SUPER, JUMBO 3D SUPER OPTIMA. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к устройствам
для измерений углов установки колес автомобилей FOX 3D, FOX 3D BOOM, BLUE RAY
3D, GENIE 3D ELITE, GENIE 3D COMPACT, JUMBO 3D SUPER, JUMBO 3D SUPER
OPTIMA
Техническая документация «Manatec Electronics Pvt Ltd.», Индия
Лист № 8
Всего листов 8
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 29904-05 | Системы измерений длительности соединений | СИДС Linea UT/DECT | Фирма "Italtel S.p.A.", Италия | 2 года | Перейти |
| 5361-76 | Установки газосмесительные переносные | УГП-1 | П/я Р-6900, г.Москва | Нет данных | Перейти |
| 56860-14 | Устройства для измерений углов установки колес автомобилей | TECO 820, TECO 820 E | Фирма "TECO s.r.l.", Италия | 1 год | Перейти |
| 77404-20 | Система измерений количества и показателей качества нефтепродуктов склада ГСМ ООО "Дельта-Торг" | ООО "НПФ "КРУГ", г.Пенза | 1 год | Перейти | |
| 17457-98 | Комплексы контроля технического состояния автомобилей измерительные автоматизированные | GECO, GECO-01 | Фирма "DIP Division S.R.L.", Италия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
