Каналы измерения виброскорости 144-202-000-2x5, ГРСИ 81221-21
Номер госреестра:
81221-21
Наименование СИ:
Каналы измерения виброскорости
Обозначение типа:
144-202-000-2x5
Производитель:
Фирма "Meggitt SA", Швейцария
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
00MKD10CY020, 00MKD10CY030, 00MKD20CY020, 00MKD20CY030, 01MBD11CY101, 01MBD11CY102, 01MBD12CY101, 01MBD12CY102, 01MKD11CY021, 01MKD11CY022, 01MKD12CY021, 01MKD12CY022, 02MBD11CY101, 02MBD11CY102, 02MBD12CY101, 02MBD12CY102, 02MKD11CY021, 02MKD11CY022, 02MKD12CY021, 02MKD12CY022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «10» марта 2021 г. №260
Лист № 1
Регистрационный № 81221-21Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Каналы измерения виброскорости 144-202-000-2x5
Назначение средства измерений
Каналы измерения виброскорости 144-202-000-2x5 (далее – каналы) предназначены для
измерения вибрации (виброскорости) подшипников валов газотурбинных и паровых установок,
находящихся на Нижнекамской ГРЭС, г. Нижнекамск.
Описание средства измерений
Принцип действия каналов виброскорости основан на использовании прямого
пьезоэлектрического эффекта, состоящего в образовании электрического заряда на поверхности
пьезоэлемента, пропорционального виброускорению, последующего его интегрирования, для
получения выходного сигнала пропорционального виброскорости.
Конструктивно каналы состоят из акселерометра модификации 144-202-000-2x5 (далее-
акселерометр) и усилителя заряда модификации PNR 244-704-000-042-A1-B03-C100-D77-E5-
F5000-G2-H0-I0 (далее-усилитель заряда).
Акселерометры модификации 144-202-000-2x5 представляют собой преобразователи
инерционного типа с выходным сигналом по заряду, пропорциональным виброускорению, и с
номинальным коэффициентом преобразования, равным 10,2 пКл/(м∙с
-2
).
Акселерометры модификации 144-202-000-2x5 представлены в двух исполнениях 144-
202-000-205и144-202-000-225отличающихсямеждусобойдлинойвстроенного
соединительного кабеля.
Усилители заряда модификации PNR 244-704-000-042-A1-B03-C100-D77-E5-F5000-G2-
H0-I0 предназначены для преобразования выходного сигнала акселерометров в выходной
сигналнапряженияпеременноготока,пропорциональныйвиброскорости,путем
интегрирования.
Усилителизаряда имеют входнойсигнал, пропорциональный10,2 пКл/(м∙с
-2
)
(соответствующий номинальному значению коэффициента преобразования подключаемого
акселерометра), и выходной сигнал, пропорциональный 77 мкА/(мм∙с
-1
).
Пломбирование каналов измерения виброскорости 144-202-000-2x5 не предусмотрено.
Общий вид акселерометров модификации 144-202-000-2x5 и усилителей заряда
модификации PNR 244-704-000-042-A1-B03-C100-D77-E5-F5000-G2-H0-I0 входящих в состав
каналов приведен на рисунках 1-2.
Лист № 2
Всего листов 4

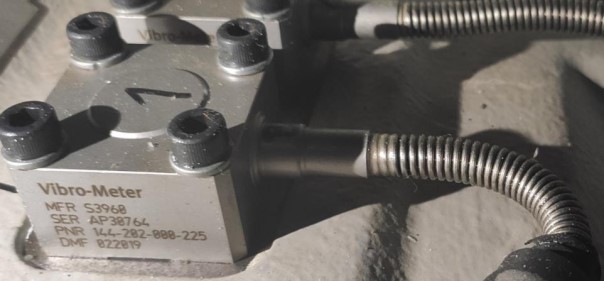

Рисунок 1 – Общий вид акселерометров модификации 144-202-000-2x5

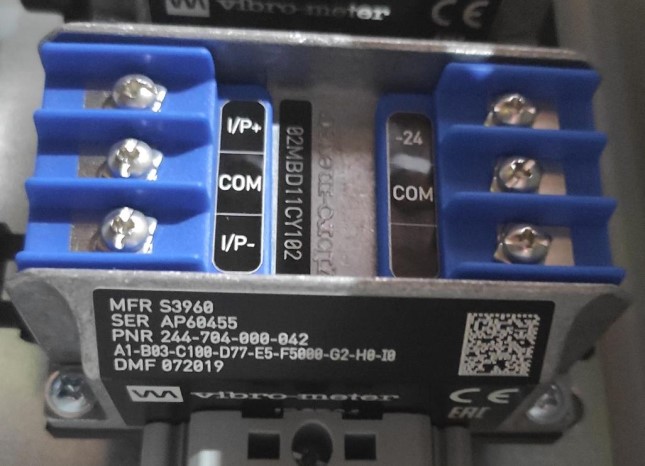

Рисунок 2 – Общий вид усилителей заряда модификации PNR 244-704-000-042-A1-B03-
C100-D77-E5-F5000-G2-H0-I0
Программное обеспечение
Отсутствует.
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики каналов измерения виброскорости 144-202-000-
2x5
Наименование характеристикиЗначение
Номинальное значение коэффициента преобразования на базовой
частоте 160 Гц, мкА/(мм∙с
-1
)77
Пределы допускаемого отклонения действительного значения
коэффициента преобразования от номинального значения на базовой
частоте 160 Гц, %±10
Диапазон измерений СКЗ виброскорости, мм/с
от 0,8 до 50
Диапазон рабочих частот, Гцот 5 до 5000
Нелинейность амплитудной характеристики при измерении
виброскорости на базовой частоте 160 Гц:
- в диапазоне измерений от 0,8 до 1,5 мм/с включ.
±3
- в диапазоне измерений св. 1,5 до 50 мм/с±1
Лист № 3
Всего листов 4
Значение
Наименование характеристики
Диапазон рабочих частот с неравномерностью амплитудно-частотной
характеристики относительно базовой частоты 160 Гц при измерении
виброскорости:
- не более ±10 %, Гц
- не более ±3 дБ, Гц
от 5 до 3200 включ.
св. 3200 до 5000
5
±0,05
Относительный коэффициент поперечного преобразования, %, не более
Пределы допускаемого отклонения значения коэффициента
преобразования от действительного значения в диапазоне рабочих
температур, вызванной изменением температуры окружающей среды от
нормальных условий (от +15 до +25 °С), %/ºС
Нормальные условия измерений
- температура окружающей среды, ºС
от +15 до +25
Таблица 2 - Основные технические характеристики каналов измерения виброскорости 144-202-
000-225
Наименование характеристикиЗначение
Параметры электрического питания усилителя заряда:
напряжение питания постоянного тока, Вот +18 до +30
от -55 до +260
от -30 до 80
40×40×22,7
79,4×54×36,5
Условия эксплуатации:
диапазон рабочих температур акселерометра, ºС
диапазон рабочих температур усилителя заряда, ºС
Габаритные размеры (длина×ширина×высота), мм, не более:
- акселерометра
- усилителя заряда
Масса, кг, не более
- акселерометра
- усилителя заряда
0,25
0,25
Знак утверждения типа
наносится на титульный лист паспорта типографским способом
.
20 шт.
12 шт.
-
Количество
Примечание
8 шт.
-
Акселерометры
144-202-000-225
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
НаименованиеОбозначение
Каналы измерения 00MKD10CY020, 00MKD10CY030,
виброскорости 00MKD20CY020, 00MKD20CY030,
144-202-000-225 в01MBD11CY101, 01MBD11CY102,
составе:01MBD12CY101, 01MBD12CY102,
01MKD11CY021, 01MKD11CY022,
01MKD12CY021, 01MKD12CY022,
02MBD11CY101, 02MBD11CY102,
02MBD12CY101, 02MBD12CY102,
02MKD11CY021, 02MKD11CY022,
02MKD12CY021, 02MKD12CY022
Акселерометры AP59053, AP59054, AP59055, AP59056,
144-202-000-205 AP59057, AP59060, AP59058, AP59059,
AP30769, AP30776, AP30778, AP30766,
AP30765, AP30781, AP30771, AP30780,
AP30763, AP30779, AP30764, AP30762
Лист № 4
Всего листов 4
20 шт.
-
Методика поверки
МП 204/3-13-2020
20 экз.
Количество
Примечание
Наименование
Усилители заряда
модификации PNR
244-704-000-042-
A1-B03-C100-D77-
E5-F5000-G2-H0-I0
Обозначение
AP13657, AP13646, AP13652, AP13648,
AP60450, AP60451, AP60452, AP60453,
AP13658, AP13660, AP13656, AP13655,
AP60454, AP60455, AP60456, AP60457,
AP13650, AP13653, AP13649, AP13654
Паспорт
-
20 экз.
на
отгружаемую
партию
-
Сведения о методиках (методах) измерений
отсутствуют.
Нормативныедокументы,устанавливающиетребованиякканаламизмерения
виброскорости 144-202-000-2x5
Приказ Федерального
агентства по техническому регулированию и метрологии от 27
декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств
измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
