Полуприцепы-цистерны SF3B32, SF3B35, SF3B38, ГРСИ 81207-21
Номер госреестра:
81207-21
Наименование СИ:
Полуприцепы-цистерны
Обозначение типа:
SF3B32, SF3B35, SF3B38
Производитель:
ЗАО "Чебоксарское предприятие "Сеспель", адрес: 428021, Чувашская республика - Чувашия, г. Чебоксары, ул. Ленинградская, дом №36
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
SF3B32 зав. №№ X8ASF3B32L0000553, X8ASF3B32L0000554, X8ASF3B32L0000555, X8ASF3B32L0000556, SF3B35 зав. №№ X8ASF3B35K0001040, X8ASF3B35K0001041, SF3B38 зав. №№ X8ASF3B38K0000309, X8ASF3B38K0000758
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «11» марта 2021 г. №288
Лист № 1
Регистрационный № 81207-21Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Полуприцепы-цистерны SF3B32, SF3B35, SF3B38
Назначение средства измерений
Полуприцепы-цистерны SF3B32, SF3B35, SF3B38 (trial – ППЦ) предназначены для
измерения объема, а также для транспортирования, временного хранения нефтепродуктов и
проведения сливо-наливных операций.
Описание средства измерений
Принцип действия ППЦ основан на заполнении их нефтепродуктом до уровня
налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта
производится самотеком.
ППЦ состоят из стальной сварной цистерны, имеющей в поперечном сечении
круглую форму, установленной на шасси. Для гашения гидравлических ударов во время
движения ППЦ оснащены волнорезами.
К верхней части обечайки корпуса ППЦ приварена заливная горловина с
установленным указателем уровня налива. ППЦ являются транспортными мерами полной
вместимости.
Технологическое оборудование предназначено для операций налива-слива и
включает в себя:
- заливную горловину;
- указатель уровня;
- дыхательный клапан;
- рукава напорно-всасывающие;
- клапан донный;
- кран шаровой;
- съемная крышка горловины.
На боковых сторонах и сзади ППЦ имеется надпись «ОГНЕОПАСНО», знак с
информационными табличками для обозначения транспортного средства, перевозящий
опасный груз.
ППЦ изготовлены в следующих модификациях: SF3B32, SF3B35, SF3B38, которые
отличаются внешним видом, номинальной вместимостью, габаритными размерами и
снаряженной массой.
Общий вид полуприцепов-цистерн SF3B32 зав. №№ X8ASF3B32L0000553,
X8ASF3B32L0000554, X8ASF3B32L0000555, X8ASF3B32L0000556 представлен на рисунке
1.
Лист № 2
Всего листов 5

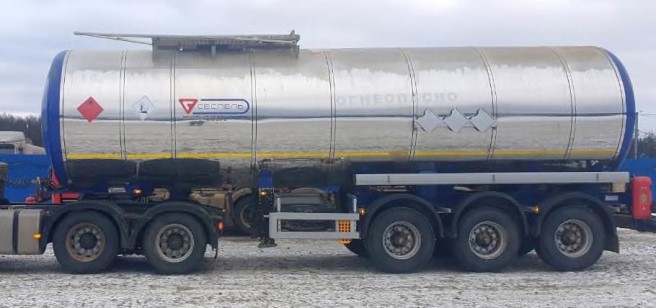

Рисунок 1 – Общий вид полуприцепов-цистерн SF3B32
Общий вид полуприцепов-цистерн SF3B35 зав. №№ X8ASF3B35K0001040,
X8ASF3B35K0001041 представлен на рисунке 2.

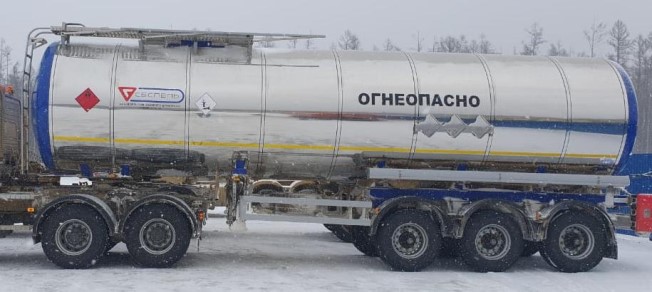

Рисунок 2 – Общий вид полуприцепов-цистерн SF3B35
Общий вид полуприцепов-цистерн SF3B38 зав. №№ X8ASF3B38K0000309,
X8ASF3B38K0000758 представлен на рисунке 3.

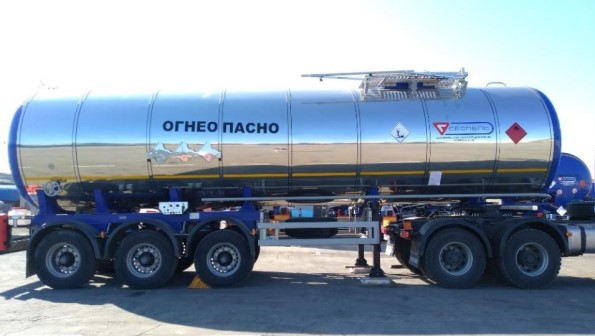

Рисунок 3 – Общий вид полуприцепов-цистерн SF3B38
Места пломбирования полуприцепов-цистерн SF3B32, SF3B35, SF3B38 зав. №№
X8ASF3B32L0000553, X8ASF3B32L0000554, X8ASF3B32L0000555, X8ASF3B32L0000556,
X8ASF3B35K0001040, X8ASF3B35K0001041, X8ASF3B38K0000309, X8ASF3B38K0000758
представлены на рисунке 4
Лист № 3
Всего листов 5

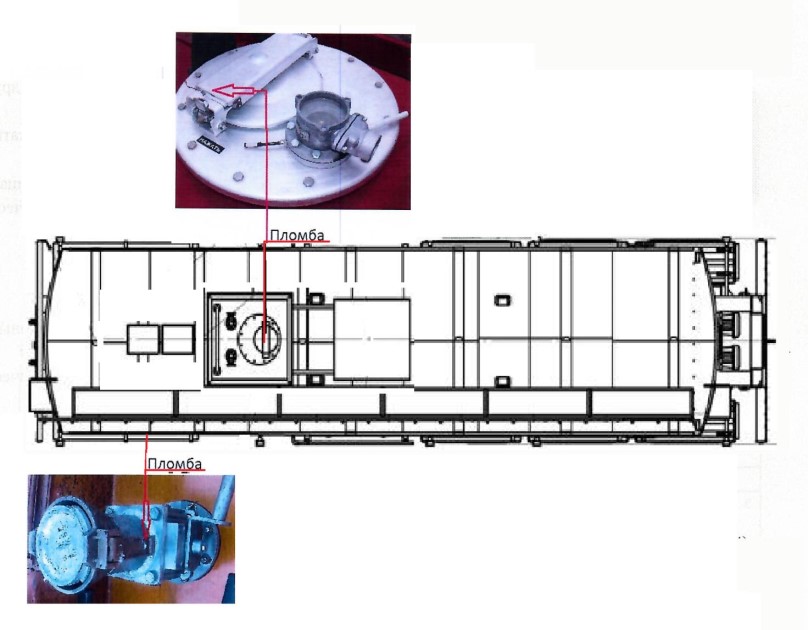

Ри
сунок 4 – Места пломбирования полуприцепов – цистерн SF3B32, SF3B35, SF3B38 зав. №№
X8ASF3B32L0000553, X8ASF3B32L0000554, X8ASF3B32L0000555, X8ASF3B32L0000556,
X8ASF3B35K0001040, X8ASF3B35K0001041, X8ASF3B38K0000309, X8ASF3B38K0000758
Местами пломбировки являются:
крышка горловины;
донный клапан.
Пломбируются с помощью свинцовых пломб и проволоки.
Программное обеспечение
отсутствует
Метрологические и технические характеристики
Заводские номера
%
Таблица 1 – Метрологические и технические характеристики
Наименование характеристикиЗначение
X8ASF3B32L0000553,
X8ASF3B32L0000554,
X8ASF3B32L0000555,
X8ASF3B32L0000556
Номинальная вместимость, дм
3
32 000
Пределы допускаемой относительной
погрешности определения вместимости,
±0,4
Разность между номинальной и
действительной вместимостью, %, не
более±1,5
Снаряженная масса, кг, не более 7450
Температура окружающей среды при
Лист № 4
Всего листов 5
Заводские номера
Наименование характеристики
эксплуатации, °С
Значение
X8ASF3B32L0000553,
X8ASF3B32L0000554,
X8ASF3B32L0000555,
X8ASF3B32L0000556
от trial 40 до плюс 45
Заводские номера
%
Таблица 2 – Метрологические и технические характеристики
Наименование характеристикиЗначение
X8ASF3B35K0001040,
X8ASF3B35K0001041
Номинальная вместимость, дм
3
35 000
Пределы допускаемой относительной
погрешности определения вместимости,
±0,4
Разность между номинальной и
действительной вместимостью, %, не
более±1,5
Снаряженная масса, кг, не более 7750
Температура окружающей среды при
эксплуатации, °Сот минус 40 до плюс 45
Таблица 3 – Метрологические и технические характеристики
Наименование характеристикиЗначение
Заводские номераX8ASF3B38K0000309 X8ASF3B38K0000758
Номинальная вместимость, дм3 38 000
Пределы допускаемой относительной
погрешностиопределения±0,4
вместимости, %
Разность между номинальной и
действительной вместимостью, %, не
более±1,5
Снаряженная масса, кг, не более 8450 8300
Температура окружающей среды при
эксплуатации, °Сот минус 40 до плюс 45
Знак утверждения типа
Наносится на маркировочную табличку методом гравировки и на титульные листы
паспортов типографским способом.
Комплектность средства измерений
4
Примечание
Таблица 4 – Комплектность средства измерений
НаименованиеОбозначение Кол-во,
шт
Полуприцеп-цистернаSF3B32
Полуприцеп-цистернаSF3B35
2
Зав. №№
X8ASF3B32L0000553,
X8ASF3B32L0000554,
X8ASF3B32L0000555,
X8ASF3B32L0000556
Зав. №№
X8ASF3B35K0001040,
X8ASF3B35K0001041
Лист № 5
Всего листов 5
2
4
2
2
3
Наименование
Обозначение
Кол-во,
шт
Примечание
Полуприцеп-цистерна
SF3B38
Зав. №№
X8ASF3B38K0000309
X8ASF3B38K0000758
Формуляр
Формуляр
Формуляр
Руководство по
эксплуатации
SF3B32.1S-
0000-21 ФО
SF3B35.1S-
0000-21 ФО
SF3B38.1S-
0000-21 ФО
-
Сведения о методиках (методах) измерений
сведения отсутствуют.
Нормативные документы, устанавливающие требования к полуприцепам-цистернам
SF3B32, SF3B35, SF3B38
Приказ Росстандарта от 7 февраля 2018 г. №256 Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема
жидкости и вместимости при статических измерениях, массового и объемного расхода
жидкости
ГОСТ 8.600-2011 Государственная система обеспечения единства измерений.
Автоцистерны для жидких нефтепродуктов. Методика поверки
