Номер госреестра:
81198-21
Наименование СИ:
Преобразователь температуры
Обозначение типа:
0185
Производитель:
Фирма "Emerson Process Management GmbH & Co. OHG", Германия
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
03295914/02371883
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «11» марта 2021 г. №288
Лист № 1
Регистрационный № 81198-21Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователь температуры 0185
Назначение средства измерений
Преобразователь температуры 0185 (далее – ПТ) предназначен для измерений
температуры жидких, сжиженных и газообразных сред.
Описание средства измерений
ПринципдействияПТоснованнапреобразованиипреобразователем
измерительным сигнала от первичного преобразователя (сенсора) в унифицированный
выходной сигнал постоянного тока от 4 до 20 мА или от 4 до 20 мА с наложенным на него
цифровым частотно-модулированным сигналом по протоколу HART.
Первичный преобразователь состоит из измерительной вставки с чувствительным
элементом в виде преобразователя термоэлектрического с номинальной статической
характеристикой типа К по ГОСТ Р 8.585–2001, помещенной в защитную арматуру.
Преобразовательизмерительныйконструктивновыполненвкорпусес
расположенными на нем клеммами для подключения первичного преобразователя,
напряжения питания и вывода выходного сигнала.

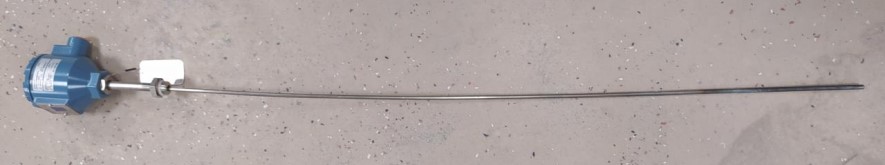

Общий вид ПТ представлен на рисунке 1.
Рисунок 1 – Общий вид ПТ
Пломбирование ПТ не предусмотрено.
Программное обеспечение
Программное обеспечение ПТ является встроенным. Программное обеспечение
осуществляет функции сбора, обработки и формирования выходного унифицированного
сигнала, эквивалентного измеренной температуре. Программное обеспечение является
фиксированным, незагружаемым и может быть изменено только на предприятии-
изготовителе. Конструкция ПТ исключает возможность несанкционированного влияния на
программное обеспечение ПТ и измерительную информацию.
Уровень защиты программного обеспечения ПТ «средний» в соответствии с
Р 50.2.077–2014.
Лист № 2
Всего листов 3
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование программного обеспечения
Номер версии (идентификационный номер) программного обеспечения
Цифровой идентификатор программного обеспечения
Значение
–
не ниже 2
–
Метрологические и технические характеристики
вычисляются по формулам:
в диапазоне температуры окружающей среды от минус 40 до плюс 15 °С
р
о
д
t
15 ,
в диапазоне температуры окружающей среды от плюс 25 до плюс 50 °С
р
о
д
t
25 ,
пределы допускаемой основной абсолютной погрешности измерений, °С;
где
о
–
д
–
0,
004
t
0,43
Таблица 1 – Метрологические характеристики ПТ
Наименование характеристикиЗначение
Диапазон измерений температуры, °С от -40 до +650
Тип номинальной статической характеристики первичного
преобразователяК
Пределы допускаемой основной абсолютной погрешности
измерений, °С:
– в диапазоне измерений от минус 40 до 375 °С
±1,7
включительно
2
– в диапазоне измерений от 375 до 650 °С
Пределыдопускаемойдополнительнойабсолютной
погрешностиизмерений,вызваннойизменением
температуры окружающей среды относительно (20±5) °С
на каждый 1 °С, °С±0,0345
Примечания
1 Принято следующее обозначение – t – значение измеряемой температуры, °С.
2 Пределы допускаемой абсолютной погрешности измерений в рабочих условиях
р
, °С,
t
–
пределы допускаемой дополнительной абсолютной погрешности измерений, вызванной
изменением температуры окружающей среды относительно (20±5) °С на каждый 1 °С, °С;
температура окружающей среды, °С.
Таблица 2 – Основные технические характеристики ПТ
Наименование характеристики
Выходной сигнал
Значение
от 4 до 20 мА с поддержкой
протокола HART
от 12,0 до 42,4
1
25
45
45
Напряжение питания, В
Потребляемая мощность, Вт, не более
Габаритныеразмерыкорпусапреобразователя
измерительного, мм, не более:
– высота
– ширина
– длина
Габаритные размеры первичного преобразователя,
мм, не более:
– длина измерительной вставки
– диаметр монтажной части измерительной
вставки
1100
6
Лист № 3
Всего листов 3
0,5
Продолжение таблицы 2
Масса (без головки и защитной гильзы), кг, не более
Условия эксплуатации:
– температура окружающей среды, °С
– относительная влажность, %
– атмосферное давление, кПа
от -40 до +50
до 95 при +35 °С, без конденсации
влаги
от 84,0 до 106,7
Знак утверждения типа
наносится на титульный лист паспорта типографическим способом.
Комплектность средства измерений
1 шт.
Количество
Обозначение
заводской
0185
Таблица 3 – Комплектность ПТ
Наименование
Преобразовательтемпературы,
№ 03295914/02371883
Паспорт
Методика поверки
–
МП 0412/1-311229-2020
1 экз.
1 экз.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативныеитехническиедокументы,устанавливающиетребованияк
преобразователю температуры 0185
ПриказРосстандартаот1октября2018 г.№ 2091«Обутверждении
государственной поверочнойсхемыдлясредствизмерений силы постоянного
электрического тока в диапазоне от 1·10
-16
до 100 А»
ГОСТ 8.558–2009 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений температуры
ГОСТ Р 8.585–2001 Государственная система обеспечения единства измерений.
Термопары. Номинальные статические характеристики преобразования
